Page 49 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH41
4 - Regulacja wysokości zagłówka
W celu podniesienia lub opuszczenia zagłówka, pociągnąć go do przodu ijednocześnie przesunąć. Aby wyciągnąć zagłówek, należy go
wysunąć maksymalnie do góry,nacisnąć na język i pociągnąć do
góry. Aby założyć zagłówek na miejsce, wsunąć pręty w prowadnice, przytr-zymując zagłówek w jednej linii zoparciem siedzenia. 5 - Podłokietnik regulowany Aby schować podłokietnik:
- należy go podnieść do momentu
gdy znajdzie się w równej linii z oparciem.
Aby rozłożyć podłokietnik:
- opuścić go całkowicie,
- podnosić go wolno do żądanej pozycji,
- jeżeli podłokietnik jest w złej pozycji, należy powtórzyć całą operację.
Nigdy nie jeździć ze zdjętymi zagłówkami;muszą być one na swoimmiejscu i prawidłowo usta-wione.
Położenie zagłówka jest pra-
widłowe tylko wtedy, gdy jegogórna krawędź znajduje się na
poziomie górnej części głowy.
6 - Przełączniki ogrzewanych siedzeń
Nacisnąć na przycisk odpowiedniego
przełącznika. Temperatura jest regu-
lowana w sposób automatyczny.Ponowne naciśnięcie przerywadziałanie.
Page 50 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH
42
2 - Składany stolik W położeniu otwartym, stolik posiada dwa uchwyty na puszki oraz uchwyt
na dokumenty. Zacisk, zablokowany w położeniu otwartym, umożliwia położenieterminarza, komputera przenośnego...3 - Koszyk
KANAPA PRZEDNIA
Dwuosobowa kanapa przedniapasażerów jest przytwierdzona na stałe. W samochodach wyposażonych w ściankę działową, ustawiona jest wpołożeniu wysuniętym. W samochodach bez ścianki działowej, kanapa ustawiona jest w położeniuodsuniętym. Możliwe jest ustawienie
kanapy w położeniu wysuniętym w ASO
PEUGEOT.
1 - Zagłówek z regulowaną
wysokością
Aby podwyższyć lub obniżyć zagłówek,należy pociągnąć go do przodu ijednocześnie przesunąć.
Aby zdjąć zagłówek, należymaksymalnie go podwyższyć,popchnąć występ i pociągnąć do
góry. Aby włożyć zagłówek na miejsce, należy włożyć pręty zagłówka wotwory zgodnie z osią oparcia.
Nigdy nie jeździć ze zdjętymi zagłówkami;muszą być one na swoimmiejscu i prawidłowo usta-wione.
Ustawienie jest prawidłowe gdy górna krawędź zagłówka znaj-duje się na poziomie czubka
głowy.
Page 51 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH45
Nigdy nie jeździć ze zde- montowanymi zagłówka-mi; muszą one być naswoim miejscu iprawidłowo uregulowane.
TYLNE ZAGŁÓWKI
Tylne zagłówki są zdejmowalne i posiadają dwie pozycje: - górną, pozycję użytkowania.- dolną, pozycję schowania. Aby podnieść lub obniżyć zagłówek, należy pociągnąć go do przodu ijednocześnie przesunąć. Aby wyciągnąć zagłówek, należy ustawić go w pozycji górnej,popchnąć występ i pociągnąć
zagłówek do przodu i do góry. Aby ponownie umieścić w swoim miejscu, włożyć prowadnicezagłówka do otworów kontrolującłuk oparcia.
Montaż kanapy Zwiększanie liczby miejsc siedzą- cych Od strony tylnej:
sprawdzić czy nic nie znajduje się w zaczepach i nie blokujepoprawnego zablokowania
nóg kanapy,
umieścić przednie nogi kanapyw prowadnicach* znajdującychsię na podłodze,
przesunąć przednie nogi aż doich zablokowania,
poruszyć dźwignią Cw celu
sprawdzenia czy tylne nogikanapy są odblokowane,
pochylić złożoną kanapę do tyłu;tylne nogi blokują się automa-tycznie,
pociągnąć za pasek Bw celu
odblokowania oparcia kanapy,
podnieść oparcie kanapy.
Sprawdzić czy kanapa jest pra-widłowo zablokowana. * W ciągu roku.
Page 52 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH43
TYLNE SIEDZENIA W WERSJI Z 5-6 MIEJSCAMI Złożenie kanapy Położenie stolik Od strony tylnej: Opuścić całkowicie zagłówki,
Pociągnąć za pasek Aaby
odblokować oparcie kanapy,
Złożyć oparcie na siedzenie. Demontaż kanapy Powiększenie objętości bagażnika Od strony tylnej:
złożyć kanapę,
podnieść dźwignię Bw celu
odblokowania tylnych nóżek
kanapy,
pociągając za kanapę, wyjąćprzednie nóżki z mocowań,
przesunąć całość po prowadni-cach* umieszczonych napodłodze,
podnieść kanapę za pomocąuchwytów Caby wyjąć ją przez
boczne drzwi przesuwne. Montaż kanapy Zwiększenie liczby miejsc siedzą- cych Od strony bocznych drzwi przesuw- nych:
sprawdzić, czy żaden przed- miot nie zasłania prowadnic inie przeszkadza wprawidłowym zablokowaniu
nóżek kanapy,
włożyć przednie nóżki przyczołowych ogranicznikach pro-wadnic,
przesunąć nóżki przednie aż doich zablokowania.
Od strony tylnej przesunąć dźwignię Baby
sprawdzić czy tylne nóżki są odblokowane,
pochylić złożoną kanapę do tyłu;tylne nóżki blokują się automa-tycznie,
sprawdzić czy dwa środkowewzmocnienia są prawidłowoprzytwierdzone do podłogi,
pociągnąć za pasek Aaby
odblokować oparcie kanapy,
podnieść oparcie kanapy.
Sprawdzić czy kanapa jest pra-widłowo zablokowana. * W ciągu roku.
Page 53 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH
44
Składanie kanapy Składanie do położenia stolik Od strony tylnej: należy opuścić zagłówek,
obrócić uchwyt Bw celu odblo-
kowania nóg siedzenia,
pochylić siedzenie maksymalnie do przodu. Demontaż kanapy Zwiększenie objętości bagażnika Od strony tylnej:
złożyć kanapę,
podnieść dźwignię Caby odblo-
kować tylne nogi kanapy,
wyjąć nogi przednie kanapy z mocowań pociągając kanapę,
przesunąć całość po prowadni-cach* umocowanych wpodłodze,
podnieść całość za pomocąuchwytu Daby wyjąć kanapę.
SIEDZENIA TYLNE WWERSJI 7 - 8 - 9 MIEJSC Składana kanapa z dwoma miejscami montowana jest na stałe;składana kanapa tylna z trzemamiejscami jest demontowalna. Pochylanie siedzeniaDostęp do trzeciego rzędu siedzeń lub wyjście z trzeciegorzędu siedzeń Od strony bocznych drzwi przesuw- nych:
należy opuścić zagłówek,
obrócić uchwyt Aw celu odblo-
kowania nóg siedzenia,
pochylić siedzenie maksymalnie do przodu.
Page 54 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH45
Nigdy nie jeździć ze zde- montowanymi zagłówka-mi; muszą one być naswoim miejscu iprawidłowo uregulowane.
TYLNE ZAGŁÓWKI
Tylne zagłówki są zdejmowalne i posiadają dwie pozycje: - górną, pozycję użytkowania.- dolną, pozycję schowania. Aby podnieść lub obniżyć zagłówek, należy pociągnąć go do przodu ijednocześnie przesunąć. Aby wyciągnąć zagłówek, należy ustawić go w pozycji górnej,popchnąć występ i pociągnąć
zagłówek do przodu i do góry. Aby ponownie umieścić w swoim miejscu, włożyć prowadnicezagłówka do otworów kontrolującłuk oparcia.
Montaż kanapy Zwiększanie liczby miejsc siedzą- cych Od strony tylnej:
sprawdzić czy nic nie znajduje się w zaczepach i nie blokujepoprawnego zablokowania
nóg kanapy,
umieścić przednie nogi kanapyw prowadnicach* znajdującychsię na podłodze,
przesunąć przednie nogi aż doich zablokowania,
poruszyć dźwignią Cw celu
sprawdzenia czy tylne nogikanapy są odblokowane,
pochylić złożoną kanapę do tyłu;tylne nogi blokują się automa-tycznie,
pociągnąć za pasek Bw celu
odblokowania oparcia kanapy,
podnieść oparcie kanapy.
Sprawdzić czy kanapa jest pra-widłowo zablokowana. * W ciągu roku.
Page 55 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH
46

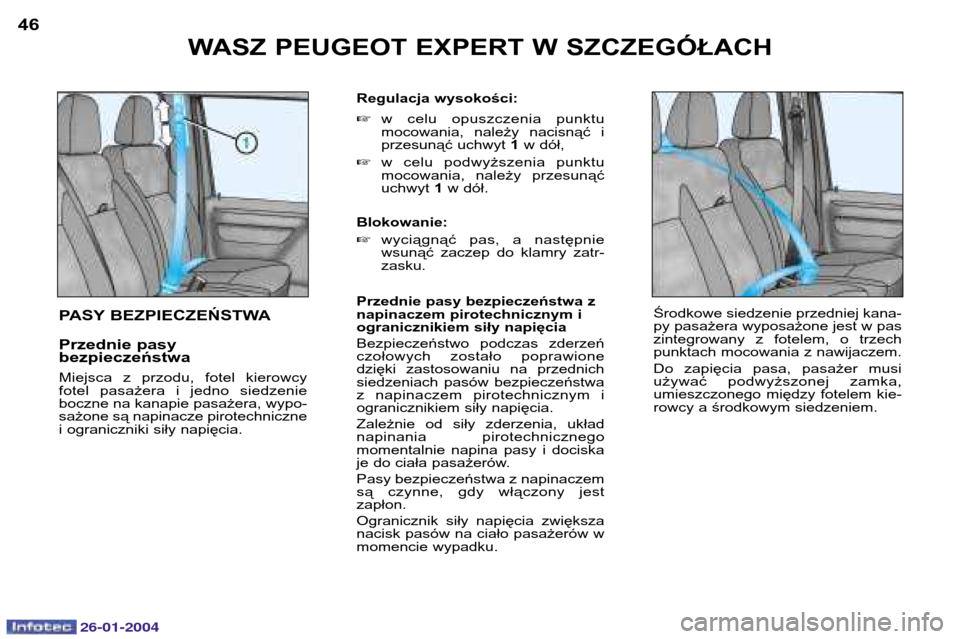

PASY BEZPIECZEŃSTWA Przednie pasy bezpieczeństwa Miejsca z przodu, fotel kierowcy fotel pasażera i jedno siedzenieboczne na kanapie pasażera, wypo-sażone są napinacze pirotechnicznei ograniczniki siły napięcia. Regulacja wysokości:
w celu opuszczenia punktu mocowania, należy nacisnąć iprzesunąć uchwyt 1w dół,
w celu podwyższenia punktumocowania, należy przesunąćuchwyt 1 w dół.
Blokowanie: wyciągnąć pas, a następnie wsunąć zaczep do klamry zatr-zasku.
Przednie pasy bezpieczeństwa znapinaczem pirotechnicznym iogranicznikiem siły napięcia Bezpieczeństwo podczas zderzeń czołowych zostało poprawionedzięki zastosowaniu na przednichsiedzeniach pasów bezpieczeństwaz napinaczem pirotechnicznym iogranicznikiem siły napięcia. Zależnie od siły zderzenia, układ napinania pirotechnicznegomomentalnie napina pasy i dociska
je do ciała pasażerów. Pasy bezpieczeństwa z napinaczem są czynne, gdy włączony jestzapłon. Ogranicznik siły napięcia zwiększa nacisk pasów na ciało pasażerów wmomencie wypadku.
Środkowe siedzenie przedniej kana- py pasażera wyposażone jest w paszintegrowany z fotelem, o trzechpunktach mocowania z nawijaczem. Do zapięcia pasa, pasażer musi używać podwyższonej zamka,umieszczonego między fotelem kie-rowcy a środkowym siedzeniem.
Page 56 of 116
26-01-2004
WASZ PEUGEOT EXPERT W SZCZEGÓŁACH47

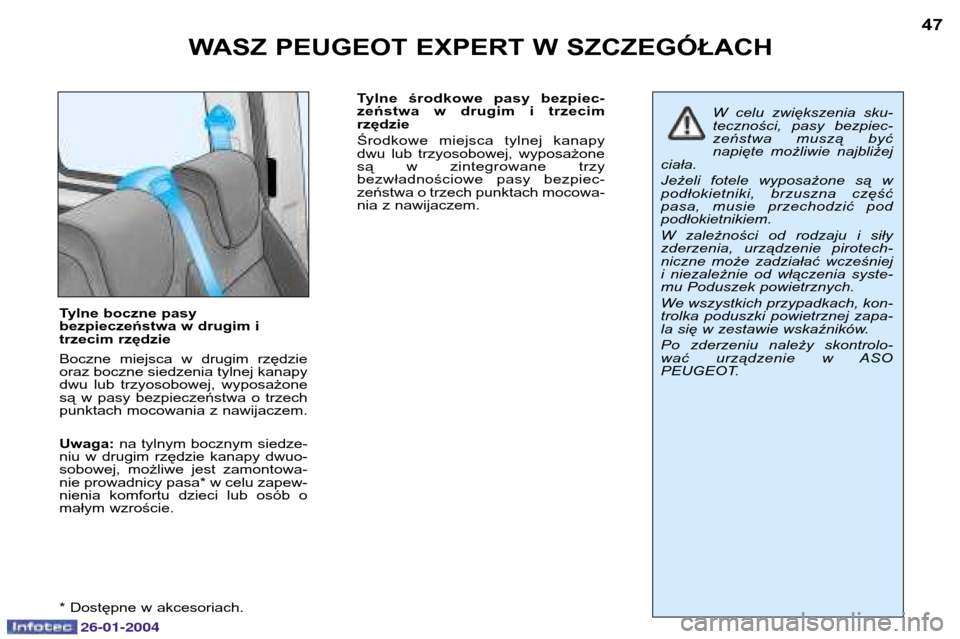

Tylne boczne pasy bezpieczeństwa w drugim itrzecim rzędzie Boczne miejsca w drugim rzędzie oraz boczne siedzenia tylnej kanapydwu lub trzyosobowej, wyposażonesą w pasy bezpieczeństwa o trzechpunktach mocowania z nawijaczem. Uwaga: na tylnym bocznym siedze-
niu w drugim rzędzie kanapy dwuo- sobowej, możliwe jest zamontowa-nie prowadnicy pasa* w celu zapew-nienia komfortu dzieci lub osób omałym wzroście. * Dostępne w akcesoriach. Tylne środkowe pasy bezpiec- zeństwa w drugim i trzecimrzędzie Środkowe miejsca tylnej kanapy dwu lub trzyosobowej, wyposażonesą w zintegrowane trzybezwładnościowe pasy bezpiec-zeństwa o trzech punktach mocowa-nia z nawijaczem.
W celu zwiększenia sku- teczności, pasy bezpiec-zeństwa muszą byćnapięte możliwie najbliżej
ciała. Jeżeli fotele wyposażone są w podłokietniki, brzuszna częśćpasa, musie przechodzić podpodłokietnikiem. W zależności od rodzaju i siły zderzenia, urządzenie pirotech-niczne może zadziałać wcześnieji niezależnie od włączenia syste-mu Poduszek powietrznych.
We wszystkich przypadkach, kon- trolka poduszki powietrznej zapa-
la się w zestawie wskaźników. Po zderzeniu należy skontrolo-
wać urządzenie w ASO
PEUGEOT.
