Page 17 of 116
26-01-2004
PRZEGLĄDY PEUGEOT
104
SZCZEGÓLNE WARUNKI UŻYTKOWANIA W przypadku użytkowania pojazdu w warunkach szczególnie trudnych:• ciągła jazda "od drzwi do drzwi",
• jazda miejska (typ taxi),
• powtarzające się krótkie przejazdy, na zimnym silniku
Także w przypadku dłuższego pobytuw następujących warunkach:
• ciepłe kraje z temperaturami często przekraczającymi +30°C,
• zimne kraje z temperaturami często poniżej -15°C,
• kraje o dużym zapyleniu powietrza ,
• kraje oferujące jedynie olejei paliwa niezgodne z naszymi zaleceniami producenta.
Należy zastosować plan obsługi "Warunki Szczególne", zawierający specjalne czynności oraz skrócone okresy między przeglądami: • co 20 000 km lub co rok dla samochodów z silnikiem Benzynowym. • co 20 000 km lub co rok dla samochodów z silnikiem Diesel z wtryskiem bezpośrednim HDI,• co 10 000 km lub co rok dla samochodów z silnikiem Diesel z wtryskiem pośrednim.
OBSŁUGA TECHNICZNA CZĘŚCI ZUŻYWAJĄCYCH SIĘ I KONTROLA ELEMENTÓW
EKSPLOATACYJNYCH
Niektóre ważne podzespoły Waszego pojazdu posiadają określoną częstotliwość wymiany lub kontroli: - płyn hamulcowy jest do wymiany co 60 000 kmlub maksymalnie co 2 lata.
- filtr kabiny musi być sprawdzany w czasie każdej wizyty w ASO PEUGEOT (przeglądy i wizyty między przeglądami ) lub
częściej , w zależności od środowiska (pył, zanieczyszczenie powietrza, itd.).
- wymiana paska rozrządu :skonsultować się z ASO PEUGEOT.
- kontrola ciśnienia w oponach musi być wykonywana na zimno co najmniej raz w miesiącu.
Page 18 of 116
26-01-2004
PRZEGLĄDY PEUGEOT
106
POZIOMY PRZEGLĄDÓW
Każdy pojazd posiada własny cykl obsługowy, określony przez Producenta w zależności od parametrów technicznych.
Na cykl składają się na przemian 2 poziomy A i C, wizyty między przeglądami oraz kilka dodatkowych operacji charakterys-
tycznych dla Waszego pojazdu; odnoszą się one do poszczególnych etapów użytkowania Waszego samochodu.
Przedstawiciel marki wskaże Wam poziom i charakter najbliższego przeglądu podczas Przeglądu Gwarancyjnego, a następnie przy każdym przeglądzie. CYKL OBSŁUGOWY WASZEGO PEUGEOT EXPERT BENZYNOWEGO
Przeglądy co 30 000 km lub co 2 lata.
Przegląd Gwarancyjny po 10 000 km lub
po 6 miesiącach*. Konieczny do
zachowania gwarancji.
* Osiągnięty jeden z warunków. Wizyta między przeglądami zintegro- wana ze zryczałtowanymi przeglądami.
PRZEBIEG 30 000 60 000 90 000 120 000
150 000 180 000 210 000 240 000 270 000
Przy wymianie oleju stosowany jest olej na bazie syntetycznej; może być
również stosowany olej energooszczędny lub olej syntetyczny .
Szczególne warunki eksploatacji (patrz odpowiedni rozdział).
Page 19 of 116
26-01-2004
PRZEGLĄDY PEUGEOT107
Wizyta między przeglądami zintegro- wana ze zryczałtowanymi przeglądami.
CYKL OBSŁUGOWY WASZEGO PEUGEOT EXPERT DIESEL TURBO HDI
Przeglądy co 30 000 km lub co 2 lata.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej; może być również stosowany olej energooszczędnylub
olej syntetyczny .
Szczególne warunki eksploatacji (patrz odpowiedni rozdział).
* Osiągnięty jeden z warunków.
Przegląd Gwarancyjny po 10 000 km lub
po 6 miesiącach*. Konieczny do
zachowania gwarancji.
PRZEBIEG 30 000 60 000 90 000 120 000
150 000 180 000 210 000 240 000 270 000
Page 20 of 116
26-01-2004
PRZEGLĄDY PEUGEOT
108
Wizyta między przeglądami zintegro- wana ze zryczałtowanymi przeglądami.
CYKL OBSŁUGOWY WASZEGO PEUGEOT EXPERT DIESEL Z WTRYSKIEM POŚREDNIM
Przeglądy co 15 000 km lub co 2 lata.
Przegląd Gwarancyjny po 10 000 km lub po 6 miesiącach*. Konieczny do
zachowania gwarancji.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej; może być również stosowany olej energooszczędnylub
olej syntetyczny .
Szczególne warunki eksploatacji (patrz odpowiedni rozdział).
* Osiągnięty jeden z warunków.
PRZEBIEG 15 000/135 000 30 000/150 000 45 000/165 000
60 000/180 000 75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000
Page 21 of 116
26-01-2004
PRZEGLĄDY PEUGEOT105
: Wszystkie warunki jazdy. : Jeżeli warunki szczególne. * Zależnie od kraju przeznaczenia.
PRZEGLĄDY PEUGEOT POZIOMY A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
Przegląd
Poziom
Operacje Opis operacji gwarancyjnyACWizyta między przeglądami- Wymiana oleju silnika. - Czyszczenie filtru paliwa (Diesel). - Filtr oleju. - Filtr benzynowy (zależnie od silnika). - Wkład lub filtr oleju napędowego (zależnie od silnika). - Wkład filtrujący filtra powietrza. - Świece zapłonowe (Benzyna). - Olej silnikowy (kontrola + uzupełnienie). - Olej ręcznej skrzyni biegów (kontrola + uzupełnienie). - Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany. - Płyn spryskiwaczy (kontrola + uzupełnienie). - Płyn chłodzący silnik (kontrola + uzupełnienie). - Płyn hamulcowy (kontrola + uzupełnienie). - Płyn układu kierowniczego ze wspomaganiem (kontrola + uzupełnienie zależnie od wyposażenia). - Działanie świateł, oświetlenia, sygnalizacji. - Stan szyb, szyb reflektorów, świateł i lusterek. - Sygnał dźwiękowy. - Dysze spryskiwaczy. - Stan piór wycieraczek. - Stan i naprężenia paska napędu osprzętu. - Skuteczność hamulca postojowego. - Szczelność i stan obwodów hydraulicznych (przewody i obudowy). - Stan osłon gumowych. - Klocki hamulcowe. - Stan luzów piast, przegubów, łożysk, łączników elastycznych. - Szczelność amortyzatorów. - Zużycie okładzin tylnych. - Stan opon z korektą ciśnienia (w tym koła zapasowego). - Czystość spalin zgodnie z obowiązującymi przepisami (Benzyna). - Przejrzystość spalin (Diesel). - Filtr kabiny (zależnie od wyposażenia). - Kontrola wzrokowa całego pojazdu przez specjalistę marki. - Pojazd zastępczy.
OPRÓŻNIANIE
WYMIANA
POZIOM
KONTROLA USŁUGI*
PRÓBA DROGOWA
Page 22 of 116
26-01-2004
109
DIESEL
DIESEL
BENZYNA BENZYNA
(1) Minimalny poziom jakości oleju: Dla silnika benzynowego: ACEA A3 i API SH/SJ;
Dla silników Diesel: ACEA B3 i API CF/CD
ACEA = Zrzeszenie Europejskich Producentów Samochodów - API= Amerykański Instytut Ropy Naftowej.
Stosowanie oleju silnikowego nie spełniającego normy ACEA A3-B3 wymaga zastosowania przeglądów okresowych z zakresu "Warunków szczególnych" obejmujących skrócone okresy między przeglądami.
* Olej energooszczędny może być stosowany jedynie w silnikach do tego przystosowanych.

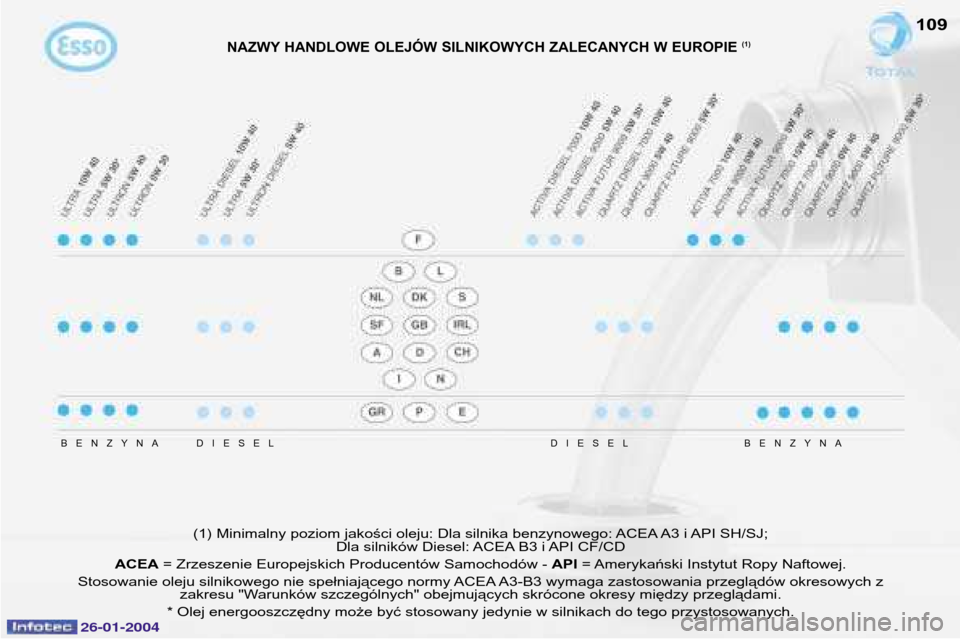

NAZWY HANDLOWE OLEJÓW SILNIKOWYCH ZALECANYCH W EUROPIE (1)
Page 23 of 116
26-01-2004
PRZEGLĄDY PEUGEOT
110

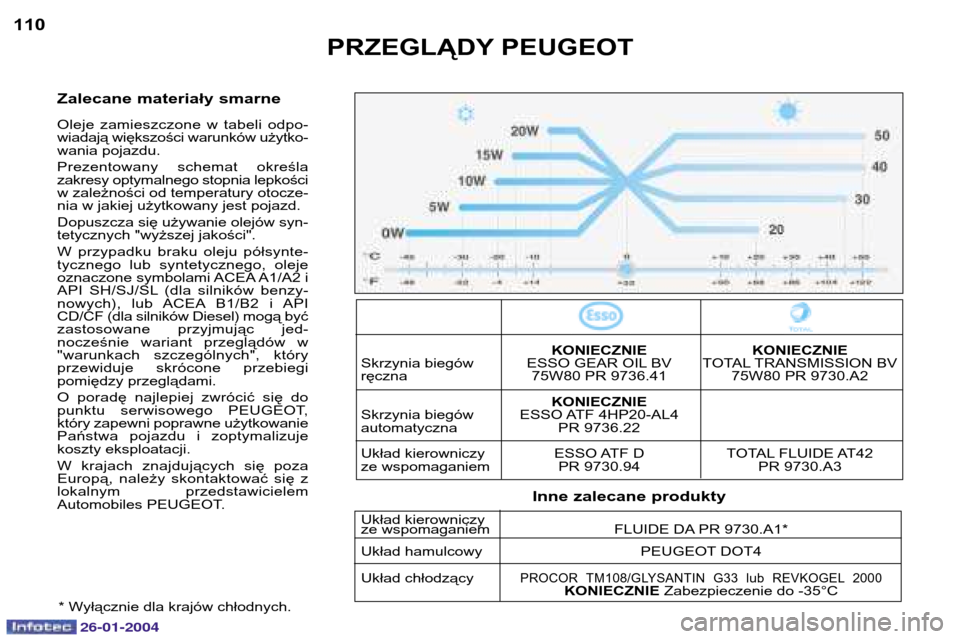

Zalecane materiały smarne Oleje zamieszczone w tabeli odpo- wiadają większości warunków użytko-wania pojazdu. Prezentowany schemat określa zakresy optymalnego stopnia lepkościw zależności od temperatury otocze-nia w jakiej użytkowany jest pojazd. Dopuszcza się używanie olejów syn- tetycznych "wyższej jakości". W przypadku braku oleju półsynte- tycznego lub syntetycznego, oleje
oznaczone symbolami ACEA A1/A2 i
API SH/SJ/SL (dla silników benzy-
nowych), lub ACEA B1/B2 i APICD/CF (dla silników Diesel) mogą byćzastosowane przyjmując jed-nocześnie wariant przeglądów w"warunkach szczególnych", któryprzewiduje skrócone przebiegipomiędzy przeglądami. O poradę najlepiej zwrócić się do
punktu serwisowego PEUGEOT,który zapewni poprawne użytkowaniePaństwa pojazdu i zoptymalizujekoszty eksploatacji. W krajach znajdujących się poza Europą, należy skontaktować się zlokalnym przedstawicielem
Automobiles PEUGEOT.
KONIECZNIE KONIECZNIE
Skrzynia biegów ESSO GEAR OIL BV TOTAL TRANSMISSION BV
ręczna 75W80 PR 9736.41 75W80 PR 9730.A2
KONIECZNIE
Skrzynia biegów ESSO ATF 4HP20-AL4automatyczna PR 9736.22
Układ kierowniczy ESSO ATF D TOTAL FLUIDE AT42
ze wspomaganiem PR 9730.94 PR 9730.A3
Inne zalecane produkty
* Wyłącznie dla krajów chłodnych.
Układ kierowniczy
ze wspomaganiem FLUIDE DA PR 9730.A1*
Układ hamulcowy PEUGEOT DOT4 Układ chłodzący
PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000KONIECZNIE Zabezpieczenie do -35°C
Page 24 of 116
26-01-2004
KONTROLA PRACY ZESPOŁÓW
18

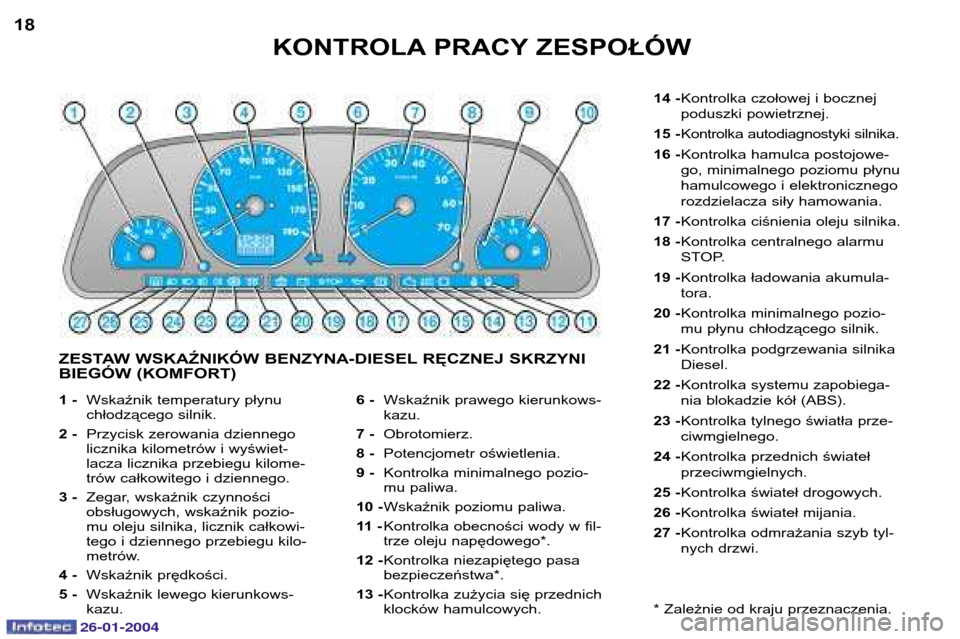

ZESTAW WSKAŹNIKÓW BENZYNA-DIESEL RĘCZNEJ SKRZYNI BIEGÓW (KOMFORT) 1 -
Wskaźnik temperatury płynu chłodzącego silnik.
2 - Przycisk zerowania dziennegolicznika kilometrów i wyświet-lacza licznika przebiegu kilome-trów całkowitego i dziennego.
3 - Zegar, wskaźnik czynnościobsługowych, wskaźnik pozio-mu oleju silnika, licznik całkowi-tego i dziennego przebiegu kilo-
metrów.
4 - Wskaźnik prędkości.
5 - Wskaźnik lewego kierunkows-kazu. 6 -
Wskaźnik prawego kierunkows- kazu.
7 - Obrotomierz.
8 - Potencjometr oświetlenia.
9 - Kontrolka minimalnego pozio-mu paliwa.
10 - Wskaźnik poziomu paliwa.
11 - Kontrolka obecności wody w fil-trze oleju napędowego*.
12 - Kontrolka niezapiętego pasabezpieczeństwa*.
13 - Kontrolka zużycia się przednichklocków hamulcowych. 14 -
Kontrolka czołowej i bocznej poduszki powietrznej.
15 - Kontrolka autodiagnostyki silnika.
16 - Kontrolka hamulca postojowe-go, minimalnego poziomu płynuhamulcowego i elektronicznegorozdzielacza siły hamowania.
17 - Kontrolka ciśnienia oleju silnika.
18 - Kontrolka centralnego alarmu
STOP.
19 - Kontrolka ładowania akumula-tora.
20 - Kontrolka minimalnego pozio-mu płynu chłodzącego silnik.
21 - Kontrolka podgrzewania silnikaDiesel.
22 - Kontrolka systemu zapobiega-nia blokadzie kół (ABS).
23 - Kontrolka tylnego światła prze-ciwmgielnego.
24 - Kontrolka przednich światełprzeciwmgielnych.
25 - Kontrolka świateł drogowych.
26 - Kontrolka świateł mijania.
27 - Kontrolka odmrażania szyb tyl-nych drzwi.
* Zależnie od kraju przeznaczenia.
