2002 YAMAHA XJ600S Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
7. Beide Kontermuttern festziehen.
GAU00712
Fußbremshebel-Position einstellenDer Höhenunterschied zwischen der
Oberkante des Fußbremshebels und der
Oberkante der Fußraste sollte, wie in der
Abbildung gezeigt, 40 mm betragen. Die
Fußbremshebel-Position regelmäßig
prüfen und ggf. vom YAMAHA-Händler
einstellen lassen.
GW000109
WARNUNG
_ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen, die unbedingt vor Fahrtantritt
durch Entlüften der Bremsen entfernt
werden muß. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar. Erfor-
derlichenfalls die Bremsen von einem
YAMAHA-Händler überprüfen und ent-
lüften lassen. _
a. Abstand Fußbremshebel–Fußraste
G_4br.book Page 18 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
GAU00721
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) geprüft
werden.
GAU00725
Scheibenbremsbeläge vorn
Die Scheibenbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter (Bremslichtschalter)
1. Verschleißanzeiger (× 2)Vorn
G_4br.book Page 19 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU00728
Scheibenbremsbeläge hintenDie Hinterrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Dazu die Bremse betätigen und die Ver-
schleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe
fast
berührt, die Scheibenbremsbeläge
schnellstmöglich vom YAMAHA-Händler
austauschen lassen.
GAU03776
Bremsflüssigkeitsstand prüfen Bei Flüssigkeitsmangel kann Luft in die
Bremsanlage eindringen und dessen Funk-
tion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit der
Bremsanlage zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und die Bremsanlage auf Un-
dichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.


Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter waagrecht
stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
1. Scheibenbremsbelag-Verschleißanzeiger (
× 2)
Hinten
1. MinimalstandVorn
1. MinimalstandEmpfohlene Bremsflüssigkeit: DOT 4Hinten
G_4br.book Page 20 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6


Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.


Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit zu-
nehmendem Verschleiß der Brems-
beläge normal; bei plötzlichem Ab-
sinken jedoch die Bremsanlage vom
YAMAHA-Händler überprüfen las-
sen.
GAU03985*
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Anmer-
kung unter der Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler gewechselt werden. Außerdem müs-
sen folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder
anderen Schäden vom YAMAHA-Händler
ausgetauscht werden.

Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre


Bremsschlauch: alle vier Jahre
GAU00745
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor Fahrt-
antritt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang an dieser Stel-
le, wie in der Abbildung gezeigt, mes-
sen.a. Antriebsketten-Durchhang
G_4br.book Page 21 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU03752

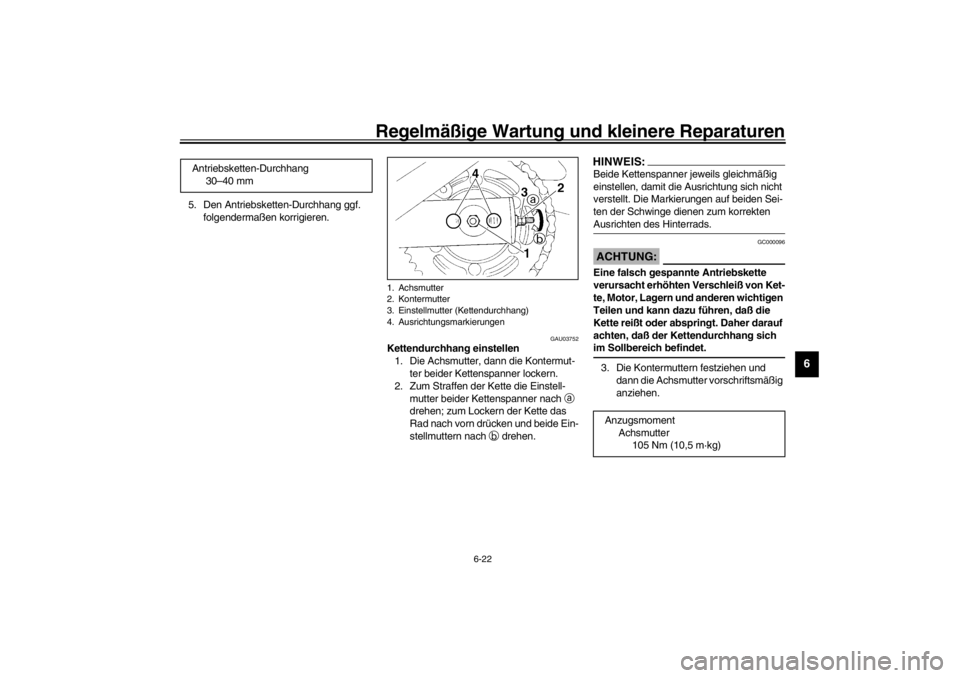

Kettendurchhang einstellen
1. Die Achsmutter, dann die Kontermut-
ter beider Kettenspanner lockern.
2. Zum Straffen der Kette die Einstell-
mutter beider Kettenspanner nach
a
drehen; zum Lockern der Kette das
Rad nach vorn drücken und beide Ein-
stellmuttern nach
b drehen.
HINWEIS:_ Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads. _
GC000096
ACHTUNG:_ Eine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von Ket-
te, Motor, Lagern und anderen wichtigen
Teilen und kann dazu führen, daß die
Kette reißt oder abspringt. Daher darauf
achten, daß der Kettendurchhang sich
im Sollbereich befindet. _3. Die Kontermuttern festziehen und
dann die Achsmutter vorschriftsmäßig
anziehen. Antriebsketten-Durchhang
30–40 mm
1. Achsmutter
2. Kontermutter
3. Einstellmutter (Kettendurchhang)
4. Ausrichtungsmarkierungen
Anzugsmoment
Achsmutter
105 Nm (10,5 m·kg)
G_4br.book Page 22 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU03006
Antriebskette schmieren Die Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen
Bedingungen oder im Regen gefahren
wird. Die Antriebskette muß deshalb in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) folgendermaßen gereinigt
und geschmiert werden.
GC000097
ACHTUNG:_ Die Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden. _1. Die Kette in einem Petroleumbad aus-
waschen.
GCA00053
ACHTUNG:_ Die Kette ist mit O-Ringen zwischen den
Kettenlaschen ausgestattet. Reinigung
mit Dampfstrahler oder einem ungeeig-
neten Lösungsmittel kann die O-Ringe
beschädigen. Zur Reinigung der An-
triebskette daher ausschließlich Petro-
leum verwenden. _
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
GCA00052
ACHTUNG:_ Motoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können. _
GAU02962
Bowdenzüge prüfen und schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. _
Empfohlenes Schmiermittel
Motoröl
G_4br.book Page 23 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU04034
Gaszug und -drehgriff prüfen und
schmieren Die Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) der Gaszug geschmiert
bzw. erneuert werden.
GAU03370
Fußbrems- und Schalthebel prüfen
und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
G_4br.book Page 24 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU03164
Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03371
Haupt- und Seitenständer prüfen
und schmieren Vor Fahrtantritt prüfen, ob sich die Ständer
leicht ein- und ausklappen lassen und ggf.
die Klappmechanismen schmieren.
GW000114
WARNUNG
_ Falls Haupt- oder Seitenständer klem-
men, diese vom YAMAHA-Händler in-
stand setzen lassen. _
GAU00790
Schwinge schmieren Die Schwingenlager sollten in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geschmiert werden.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Molybdändisulfidfett
G_4br.book Page 25 Wednesday, July 25, 2001 2:11 PM
