2002 YAMAHA XJ600S Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_

Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.


Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche und Unterdruckschlauch auf Rißbildung
und Beschädigung prüfen.√√√√ √
2*KraftstoffilterZustand prüfen.√√
3ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
4*VentilspielKontrollieren.
Einstellen.Alle 20.000 km
5 LuftfiltereinsatzReinigen.√√
Erneuern.√√
6 KupplungFunktion prüfen.
Seilzug einstellen.√√√√√
7*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_4br.book Page 2 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*RäderAuf Schlag und Beschädigung prüfen.√√√√
11*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
12*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
13*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
14 AntriebsketteKettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
17Haupt- und Seitenstän-
der-KlappmechanismenFunktion prüfen.
Schmieren.√√√√ √
18*SeitenständerschalterFunktion prüfen.√√√√√ √
19*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
20*FederbeinFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
21*Umlenkhebel- und Über-
tragungshebel-Dreh-
punkteFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
22*VergaserKaltstarteinrichtung kontrollieren.
Leerlaufdrehzahl und Synchronisation einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_4br.book Page 3 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03884
HINWEIS:_

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Zur Bremsanlage und -flüssigkeit:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_23 MotorölWechseln.√√√√√ √
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
24ÖlfilterpatroneErneuern.√√√
25
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
26Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
27*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_4br.book Page 4 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU02926

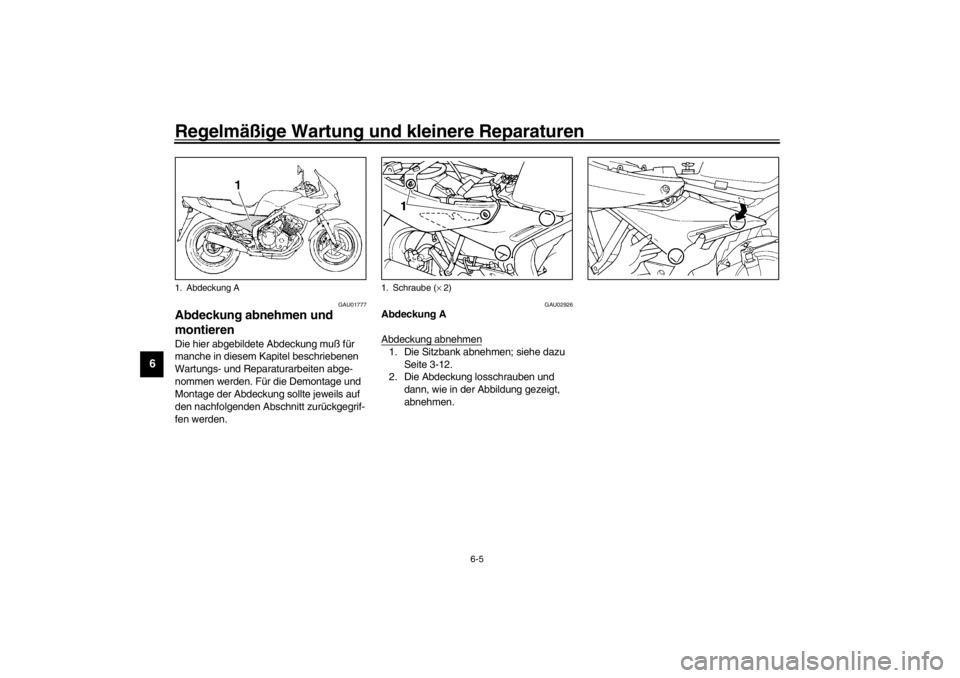

Abdeckung A
Abdeckung abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-12.
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt,
abnehmen.
1. Abdeckung A
1. Schraube (× 2)
G_4br.book Page 5 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Die Sitzbank montieren.
GAU01880
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im Lau-
fe der Zeit vermindern, müssen die Zünd-
kerzen in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsinterval-
le und Schmierdienst”) herausgenommen
und geprüft werden. (Diese Arbeit am
besten dem YAMAHA-Händler überlas-
sen.) Der Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des Motors.
Normalerweise sollte der Isolatorfuß aller
Zündkerzen eines Motors die gleiche Ver-
färbung aufweisen. Der die Mittelelektrode
umgebende Porzellanisolator ist bei richtig
eingestelltem Motor und normaler Fahrwei-
se rehbraun. Weisen einzelne oder sämt-
liche Zündkerzen eine stark abweichende
Färbung auf, sollte die Funktion des Motors
vom YAMAHA-Händler überprüft werden.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohle-
ablagerungen die Zündkerzen durch neue
mit vorgeschriebenem Wärmewert erset-
zen.
Vor dem Einschrauben einer Zündkerze
stets den Elektrodenabstand mit einer Füh-
lerlehre messen und erforderlichenfalls kor-
rigieren.
a. Zündkerzen-Elektrodenabstand
Empfohlene Zündkerze
CR8E (NGK) oder
U24ESR-N (DENSO)
Zündkerzen-Elektrodenabstand
0,7–0,8 mm
G_4br.book Page 6 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _
GAU04185
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und die Ölfilterpatrone
gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.
HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen. Anzugsmoment
Zündkerze
12,5 Nm (1,25 m·kg)
1.Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
G_4br.book Page 7 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-8
6
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.
HINWEIS:_ Die Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird. _
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEIS:_ Ölfilterschlüssel sind beim YAMAHA-Händ-
ler erhältlich. _
1. Motoröl-Einfüllschraubverschluß
1. Motoröl-Ablaßschraube
1.Ölfilterpatrone
2.Ölfilterschlüssel
G_4br.book Page 8 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _
6. Die neue Ölfilterpatrone mit dem Ölfil-
terschlüssel einschrauben und dann
vorschriftsmäßig festziehen.
7. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
1. O-Ring
1. Drehmomentschlüssel
Anzugsmoment
Ölfilterpatrone
17 Nm (1,7 m·kg)
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
2,3 L
Ölwechsel mit Filterwechsel
2,6 L
Gesamtmenge (Motor trocken)
3,1 L
