Regelmäßige Wartung und kleinere Reparaturen
6-10
6
GC000072
ACHTUNG:_

Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen füh-
ren. Öle mit einer Dieselspezifikati-
on “.../CD” oder höherwertig nicht
verwenden. Auch Öle der Klasse
“ENERGY CONSERVING II” oder
höherwertige Öle nicht verwenden.


Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
_ 9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.HINWEIS:_ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. _
GC000067
ACHTUNG:_ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterbrennt, den
Motor sofort abstellen und von einem
YAMAHA-Händler überprüfen lassen. _10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU02928*
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchtem Einsatz ist der Filter
häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-12.

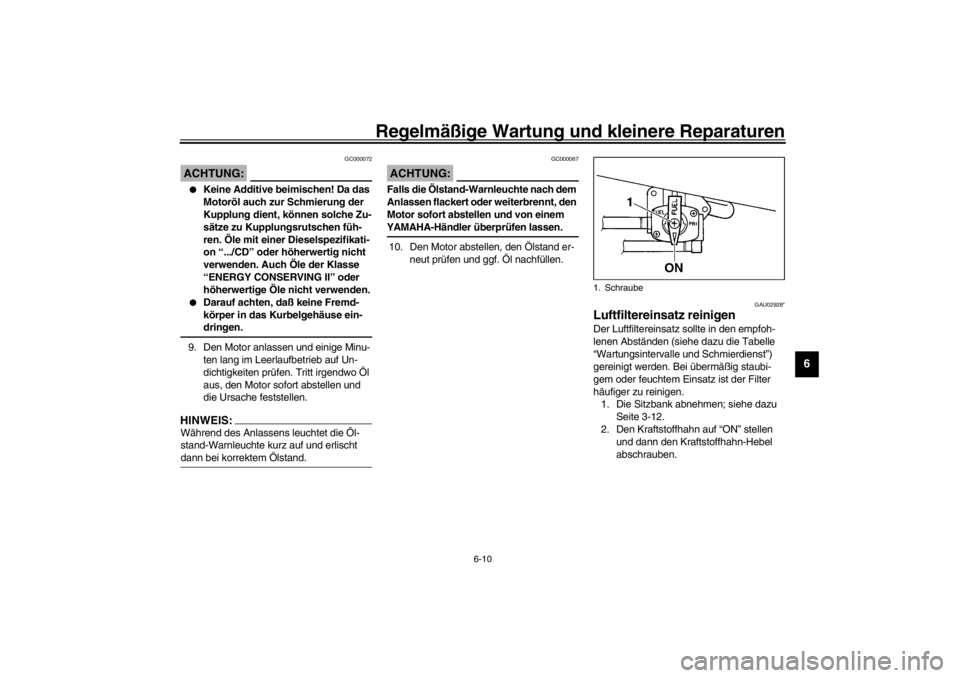

2. Den Kraftstoffhahn auf “ON” stellen
und dann den Kraftstoffhahn-Hebel
abschrauben.1. Schraube
G_4br.book Page 10 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-11
6

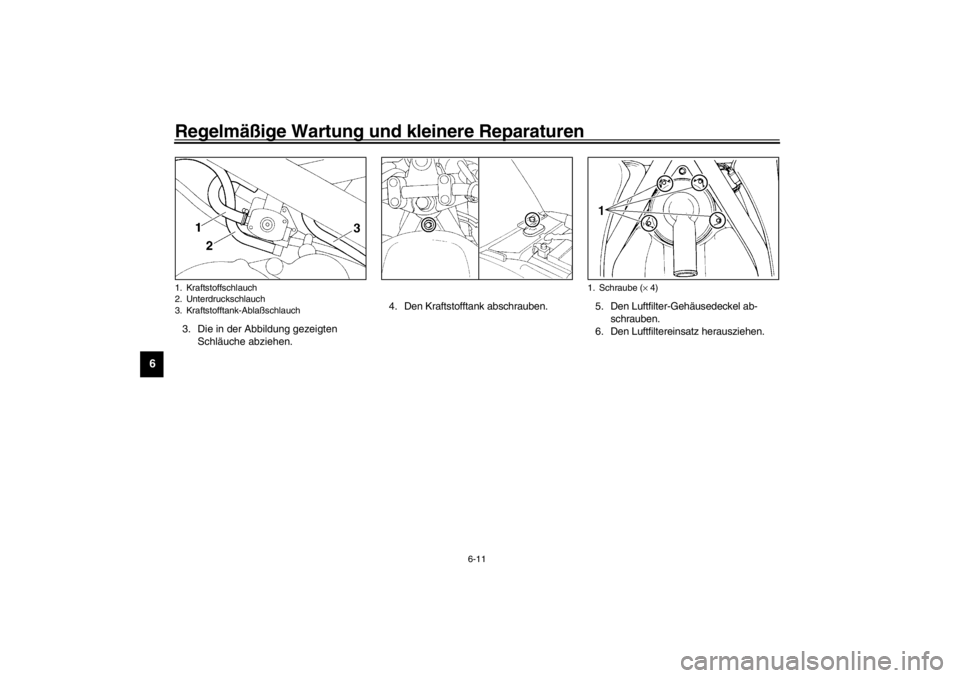

3. Die in der Abbildung gezeigten
Schläuche abziehen.4. Den Kraftstofftank abschrauben. 5. Den Luftfilter-Gehäusedeckel ab-
schrauben.
6. Den Luftfiltereinsatz herausziehen.1. Kraftstoffschlauch
2. Unterdruckschlauch
3. Kraftstofftank-Ablaßschlauch
1. Schraube (× 4)
G_4br.book Page 11 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-12
6
7. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
8. Den Filtereinsatz in das Luftfilter-
gehäuse einsetzen.
GC000082*
ACHTUNG:_

Der Filtereinsatz muß richtig im
Filtergehäuse sitzen.


Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_9. Den Luftfilter-Gehäusedeckel fest-
schrauben.
10. Den Kraftstofftank festschrauben.
11. Die Schläuche anschließen.
12. Den Kraftstoffhahn-Hebel festschrau-
ben.
13. Die Sitzbank montieren.
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
1. Luftfiltereinsatz
G_4br.book Page 12 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00632
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.
1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
2. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.200–1.300 U/min
a. Gaszugspiel am Drehgriff
G_4br.book Page 13 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsinter-
valle und Schmierdienst”) vom YAMAHA-
Händler geprüft und ggf. eingestellt wer-
den.
GAU03362
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
CE-01G
CE-07G
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Hochgeschwin-
digkeitsfahrt200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamt-
zuladung*XJ600S: 184 kg
XJ600N: 187 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_4br.book Page 14 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.


Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.


Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.


Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.


Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei un-
zureichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flan-
ken usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _1. Reifenflanke
a. ReifenprofiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
G_4br.book Page 15 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GW000079
WARNUNG
_

Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_
ReifenausführungDie Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
GW000078
WARNUNG
_

Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.


Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
_CE-10GGAU00683
WARNUNG
_

Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_
Vorn:
Hersteller Dimension Typ
DUNLOP 110/80-17 57H D103FA
DUNLOP 110/80-17 M/C 57H D103FA
MICHELIN 110/80-17 57H MACADAM 50
MICHELIN 110/80-17 M/C 57H MACADAM 50
Hinten:
Hersteller Dimension Typ
DUNLOP 130/70-18 63H D103A
DUNLOP 130/70-18 M/C 63H D103A
MICHELIN 130/70-18 63H MACADAM 50
MICHELIN 130/70-18 M/C 63H MACADAM 50
G_4br.book Page 16 Wednesday, July 25, 2001 2:11 PM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
GAU03773
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.

Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u.ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Motorrad vom YAMAHA-Händler
überprüfen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Felgen mit Verzug und
anderen Verformungen müssen aus-
getauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von 2–
3 mm aufweisen. Das Kupplungshebel-
Spiel regelmäßig prüfen und ggf. folgen-
dermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter
nach
b drehen.1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
1. Kupplungszug
2. Einstellmutter (Kupplungshebel-Spiel)
3. Kontermutter
G_4br.book Page 17 Wednesday, July 25, 2001 2:11 PM
