2002 YAMAHA TDM 900 Manuale duso (in Italian)

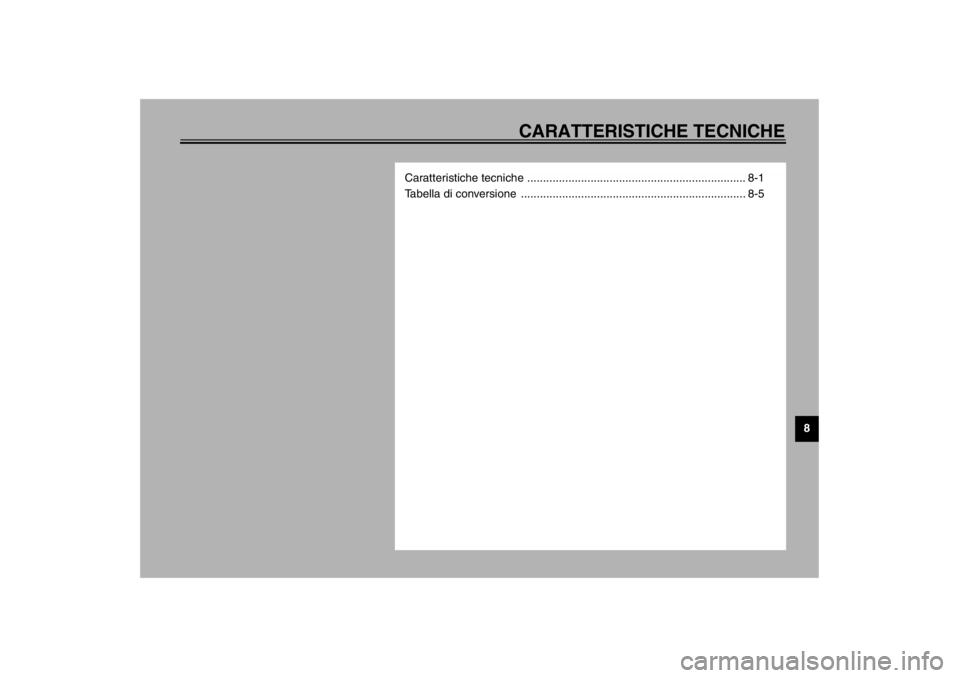

CARATTERISTICHE TECNICHE
8
Caratteristiche tecniche ..................................................................... 8-1
Tabella di conversione ....................................................................... 8-5
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

8-1
8
HAU01038
8-CARATTERISTICHE TECNICHECaratteristiche tecniche CS-01I
Modello TDM900
Dimensioni
Lunghezza totale 2.180 mm
Larghezza totale 800 mm
Altezza totale 1.290 mm
Altezza alla sella 825 mm
Interasse 1.485 mm
Altezza dal suolo 160 mm
Raggio minimo di sterzata 2.900 mm
Peso netto (con olio e
serbatoio carburante pieno)
221 kg
Motore
Tipo di motore A 4 tempi raffreddato a liquido
DOHC
Disposizione dei cilindri A 2 cilindri paralleli inclinati in
avanti
Cilindrata 897 cm
3
Alesaggio × Corsa 92,0 × 67,5 mm
Rappor to di compressione 10,4:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter seccoOlio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE, SF, SG o
superiore
Quantità
Senza sostituzione
dell’elemento filtrante 3,8 L
Con sostituzione
dell’elemento filtrante 3,9 L
Quantità totale
(motore a secco) 4,7 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“ENERGY CONSERVING II”) contengono additivi antifrizione
che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-2
8
Capacità del sistema di raffred-
damento (quantità totale)
1,7 L
Filtro dell’ariaElemento tipo umido
Carburante
Tipo SOLTANTO BENZINA
NORMALE SENZA PIOMBO
Capacità del serbatoio del
carburante 20 L
Riserva 3,5 L
Candela
Fabbricante/modello NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Distanza 0,8–0,9 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione
primaria 1,718
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 2,625
Numero di dinti per la catena
di trasmissione
(anteriore/posteriore) 16/42
Tipo di trasmissione A 6 rapporti, sempre in presaSelettore cambio Azionamento con il piede sini-
stro
Rappor ti di riduzione
1ª2,750
2ª1,947
3ª1,545
4ª1,240
5ª1,040
6ª0,923
Parte ciclistica
Tipo di telaio Diamante
Angolo di incidenza 25,5°
Avancorsa 114 mm
Pneumatici
Anteriore
Tipo Senza camera d’aria
Dimensioni 120/70 ZR18 (59W)
120/70 ZR18 M/C (59W)
Fabbricante/
modello Dunlop / D220FSTJ
Metzeler / MEZ4J
H_5ps.book Page 2 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-3
8
Po s t e r i o r e
Tipo Senza camera d’aria
Dimensioni 160/60 ZR17 (69W)
160/60 ZR17 M/C (69W)
Fa bb r i c a n t e /
modello Dunlop / D220STJ
Metzeler / MEZ4J
Carico massimo* 203 kg
Pressione di gonfiaggio dei
pneumatici
(misurata sui pneumatici freddi)
Fino a 90 kg*
Anteriore 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–carico massimo*
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kgf/cm2, 2,90 bar)
Marcia ad alta velocità
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso totale del pilota, del passeggero, del carico e degli
accessoriRuote
Anteriore
Tipo Ruota in lega
Misura 18 × MT 3,50
18 M/C × MT 3,50
Po s t e r i o r e
Tipo Ruota in lega
Misura 17 × MT 5,00
17 M/C × MT 5,00
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone (monocross)
H_5ps.book Page 3 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-4
8
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 150 mm
Posteriore 133 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magneto CA
Uscita standard 14 V, 31,5 A @ 5.000 giri/min
Batteria
Modello GT12B-4
Tensione, capac-
ità12 V, 10 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina × quantità
Faro 12 V, 55 W × 2
Luce ausiliaria 12 V, 5 W × 1
Lampada biluce fanalino/stop 12 V, 5/21 W × 2
Indicatore di direzione 12 V, 10 W × 4
Luce pannello strumenti 12 V, 2 W × 2
Spia del folle 14 V, 1,2 W × 1Spia abbagliante 14 V, 1,4 W × 1
Spia indicatore di direzione 14 V, 1,2 W × 2
Spia del livello dell’olio L.E.D
Spia problemi al motore 14 V, 1,4 W × 1
Fusibile
Fusibile principale 40 A
Fusibile del faro 15 A
Fusibile dell’impianto di segna-
lazione 7,5 A
Fusibile dell’accensione 10 A
Fusibile parcheggio 5 A
Fusibile degli indicatori di
direzione e delle luci d’emer-
genza 10 A
Fusibile ausiliario
(contachilometri totalizzatore e
orologio) 5 A
Fusibile della ventola del
radiatore 20 A
Fusibile dell’impianto elettro-
nico di iniezione del carbu-
rante 10 A
H_5ps.book Page 4 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-5
8
HAU03941
Tabella di conversione CS-03ITutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Pesokg
g× 2,205× 0,03527lb
oz
Velocitàkm/h× 0,6214 mi/h
Distanzakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm
3)
cc (cm3)
L (litri)
L (litri)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
H_5ps.book Page 5 Wednesday, December 12, 2001 3:01 PM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
