2002 YAMAHA TDM 900 Betriebsanleitungen (in German)

Technische Daten
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-5
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell TDM900
Abmessungen
Gesamtlänge 2.180 mm
Gesamtbreite 800 mm
Gesamthöhe 1.290 mm
Sitzhöhe 825 mm
Radstand 1.485 mm
Bodenfreiheit 160 mm
Wendehalbkreis 2.900 mm
Leergewicht (fahrfertig,
vollgetankt)
221 kg
Motor
Bauart flüssigkeitsgekühlter 2-Zyl.-
4-Takt-Ottomotor, 2 obenlie-
gende Nockenwellen (DOHC)
Zylinderanordnung 2-Zylinder in Reihe, quer nach
vorn geneigt
Hubraum 897 cm
3
Bohrung × Hub 92,0 × 67,5 mm
Verdichtungsverhältnis 10,4:1
Startsystem Elektrostarter
Schmiersystem TrockensumpfschmierungMotoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5
Füllmenge
Ölwechsel ohne
Filterwechsel 3,8 L
Ölwechsel mit
Filterwechsel 3,9 L
Gesamtmenge (Motor
trocken) 4,7 L

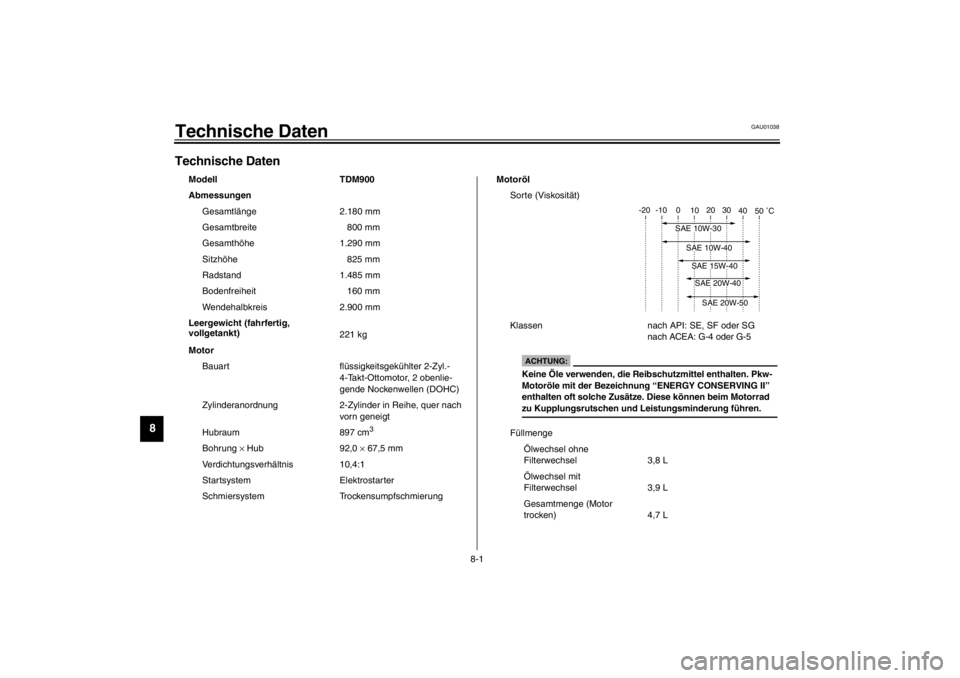

-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

Technische Daten
8-2
8
Kühlsystem-Fassungsvermö-
gen (Gesamtmenge)
1,7 L
LuftfilterNaßfilter-Einsatz
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve 3,5 L
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8– 0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,718
Sekundärantrieb Kette
Sekundärübersetzung 2,625
Anzahl Kettenradzähne
(vorn/hinten) 16/42
Getriebe 6-Gang-Schaltgetriebe
Getriebe-Betätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,750
2. Gang 1,947
3. Gang 1,545
4. Gang 1,240
5. Gang 1,040
6. Gang 0,923
Fahrwerk
Rahmenbauart unten offener Zentralrohr-
rahmen
Lenkkopfwinkel 25,5°
Nachlauf 114 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR18 (59 W)
120/70 ZR18 M/C (59 W)
Hersteller/Typ Dunlop / D220FSTJ
Metzeler / MEZ4J
Hinten
Ausführung Schlauchlos-Reifen
Dimension 160/60 ZR17 (69 W)
160/60 ZR17 M/C (69 W)
Hersteller/Typ Dunlop / D220STJ
Metzeler / MEZ4J
G_5ps.book Page 2 Wednesday, December 12, 2001 10:10 AM

Technische Daten
8-3
8
Max. Gesamtzuladung* 203 kg
Reifenluftdruck
(bei kaltem Reifen)
Bis 90 kg*
Vor n 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximum*
Vor n 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vor n 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 18 × MT 3,50
18 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 × MT 5,00
17 M/C × MT 5,00Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vorn Teleskopgabel
Hinten Monocross-Schwinge
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer
und Spiralfeder
Federweg
Vorn 150 mm
Hinten 133 mm
G_5ps.book Page 3 Wednesday, December 12, 2001 10:10 AM

Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V; 31,5 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Spannung,
Kapazität) 12 V, 10 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ×
×× × Anzahl)
Scheinwerfer 12 V, 55 W × 2
Standlicht vorn 12 V, 5 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 2
Blinker 12 V, 10 W × 4
Instrumentenbeleuchtung 12 V, 2 W × 2
Leerlauf-Kontrolleuchte 14 V; 1,2 W × 1
Fernlicht-Kontrolleuchte 14 V; 1,4 W × 1
Blinker-Kontrolleuchte 14 V; 1,2 W × 2
Ölstand-Warnleuchte L.E.D
Motorstörungs-Warnleuchte 14 V; 1,4 W × 1Sicherungen
Hauptsicherung 40 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 7,5 A
Zündungssicherung 10 A
Parkbeleuchtungssicherung 5 A
Warnblinkanlagensicherung 10 A
Tachometer- und Zeituhr-
sicherung 5 A
Kühlerlüftersicherung 20 A
Einspritzanlagensicherung 10 A
G_5ps.book Page 4 Wednesday, December 12, 2001 10:10 AM

Technische Daten
8-5
8
GAU03941
Umrechnungstabelle CS-03GIn dieser Betriebsanleitung werden bei der Angabe von tech-
nischen Daten grundsätzlich die metrischen bzw. SI-Einheiten
verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
G_5ps.book Page 5 Wednesday, December 12, 2001 10:10 AM

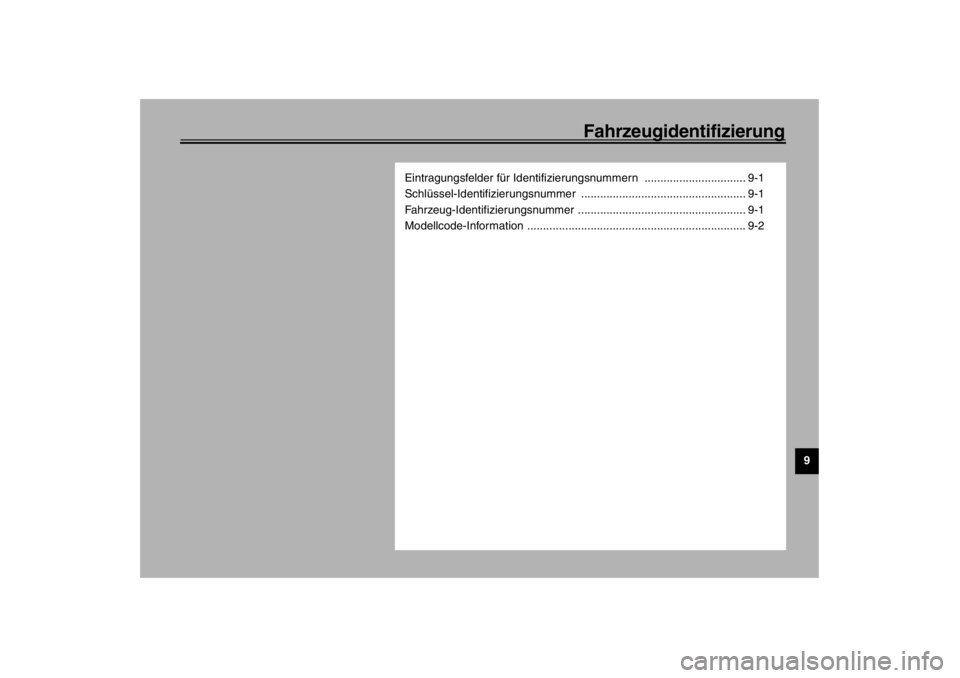

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungs-
nummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungs-
nummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
