Regelmäßige Wartung und kleinere Reparaturen
6-36
6
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _4. Die Lampenschutzkappe und dann
den Scheinwerfer-Steckverbinder auf-
setzen.
5. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
GAU04411
Rücklicht-/Bremslichtlampe
auswechseln 1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Die Sitzbank montieren.
1. Nicht berühren!
1. Fassung
G_5ps.book Page 36 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungs-
arbeiten, bei denen das Motorrad sicher
und senkrecht stehen muß, folgende Hin-
weise beachtet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht. Es kann
nach Bedarf auch eine stabile Holzkiste
unter dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisieren.
Dazu entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.

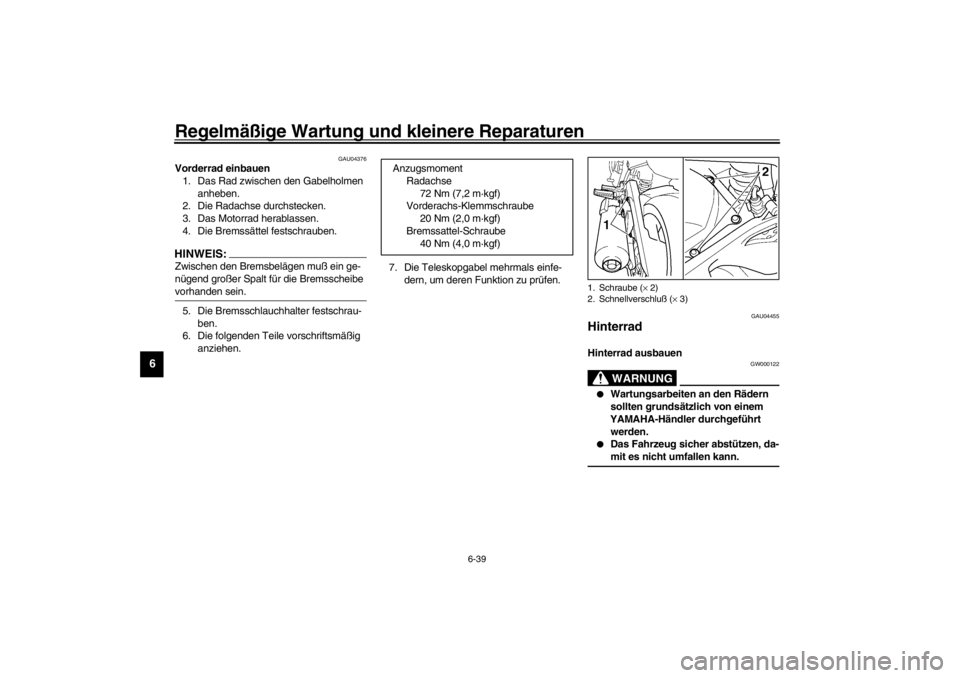

1. Schraube
2. Blinker-Streuscheibe
1. Blinkerlampe
G_5ps.book Page 37 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU01617
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.


Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_1. Die Vorderachs-Klemmschraube,
dann die Bremssattel-Schrauben lok-
kern.
2. Die Radachse mit einem 19-mm-
Sechskantschlüssel lockern.3. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-37.
4. Die Bremsschlauchhalter abschrau-
ben.
5. Die Bremssättel abschrauben.
6. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00046
ACHTUNG:_ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _

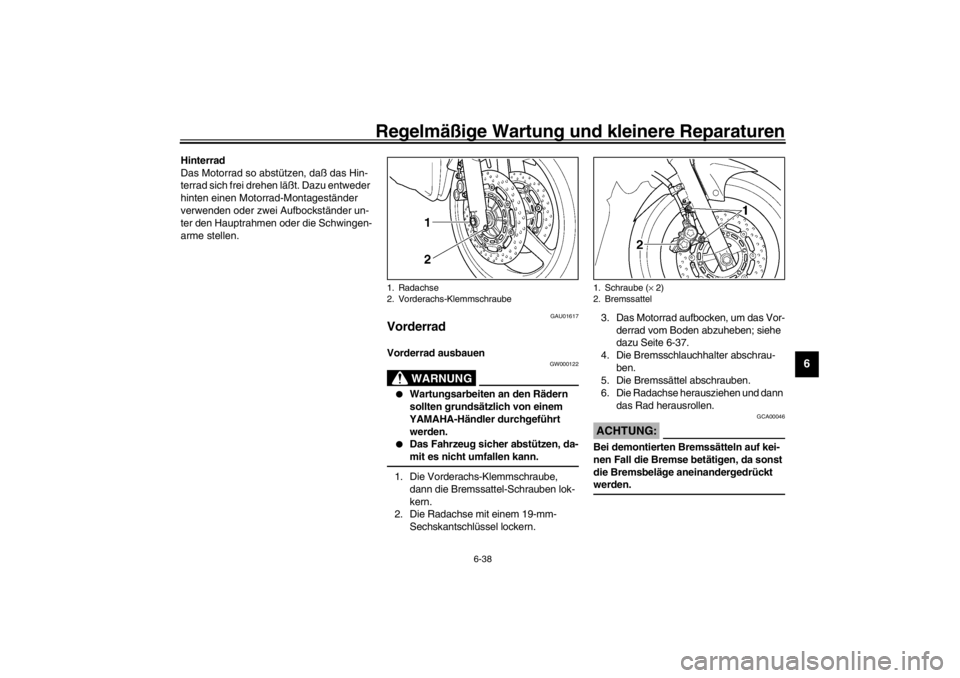

1. Radachse
2. Vorderachs-Klemmschraube
1. Schraube (× 2)
2. Bremssattel
G_5ps.book Page 38 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-39
6
GAU04376
Vorderrad einbauen
1. Das Rad zwischen den Gabelholmen
anheben.
2. Die Radachse durchstecken.
3. Das Motorrad herablassen.
4. Die Bremssättel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _5. Die Bremsschlauchhalter festschrau-
ben.
6. Die folgenden Teile vorschriftsmäßig
anziehen.7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU04455
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.


Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_
Anzugsmoment
Radachse
72 Nm (7,2 m·kgf)
Vorderachs-Klemmschraube
20 Nm (2,0 m·kgf)
Bremssattel-Schraube
40 Nm (4,0 m·kgf)
1. Schraube (× 2)
2. Schnellverschluß (× 3)
G_5ps.book Page 39 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-40
6
1. Die Antriebsketten-Abdeckung durch
Lösen der Schnellverschlüsse und
Schrauben abnehmen.2. Die Achsmutter und die Bremssattel-
halterungs-Schraube lockern.
3. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-39.4. Die Achsmutter abschrauben.
5. Die Kontermutter beider Kettenspan-
ner lockern.
6. Die Einstellschraube beider Ketten-
spanner ganz nach
a drehen.
7. Das Hinterrad nach vorn drücken, die
Bremssattelhalterungs-Schraube fest-
ziehen und dann die Antriebskette
vom Kettenrad abnehmen.
HINWEIS:_ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. _

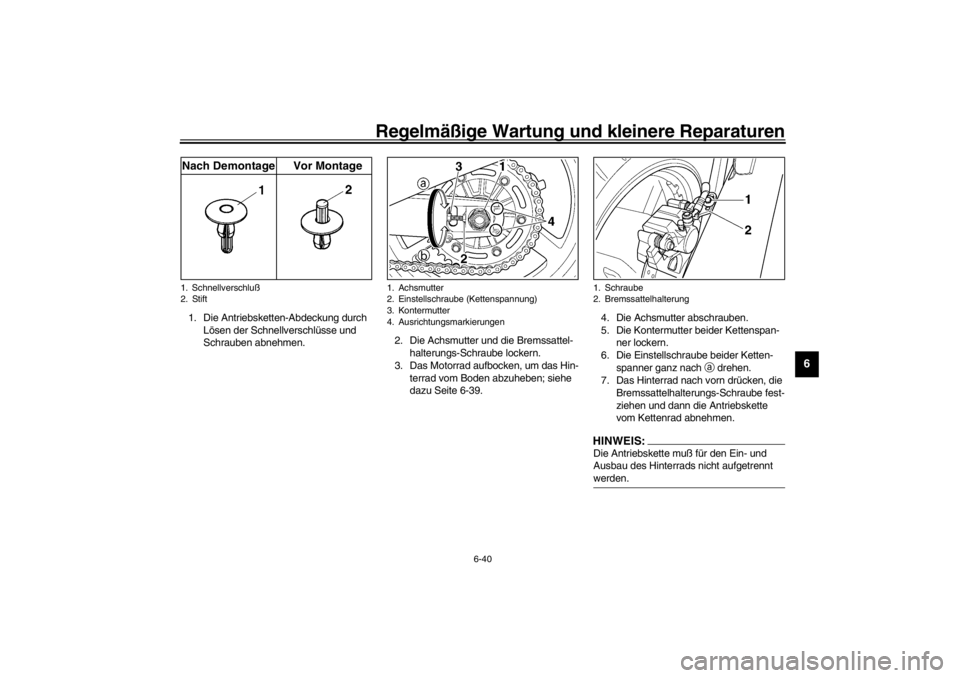

1. Schnellverschluß
2. StiftNach Demontage Vor Montage
1. Achsmutter
2. Einstellschraube (Kettenspannung)
3. Kontermutter
4. Ausrichtungsmarkierungen
1. Schraube
2. Bremssattelhalterung
G_5ps.book Page 40 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-41
6
8. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00119
ACHTUNG:_ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
kolben herausgedrückt werden. _
GAU04456
Hinterrad einbauen
1. Das Rad zwischen die Schwingenar-
me rollen und dann die Radachse von
der rechten Seite her durchstecken.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _2. Die Antriebskette auf das Kettenrad
spannen.
3. Die Bremssattelhalterungs-Schraube
lockern.
4. Den Antriebsketten-Durchhang ein-
stellen; siehe dazu Seite 6-27.
5. Die Achsmutter festziehen und dann
das Motorrad herablassen.
6. Die Achsmutter und die Bremssattel-
halterungs-Schraube vorschriftsmä-
ßig anziehen.7. Die Antriebsketten-Abdeckung mon-
tieren; dazu die Schrauben und
Schnellverschlüsse montieren.
HINWEIS:_ Den Stift an der Unterseite des Schnellver-
schlusses eindrücken, so daß er an der
Oberseite herausragt, dann den Schnell-
verschluß einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so daß er mit dem Kopf des
Schnellverschlusses fluchtet. _
Anzugsmoment
Achsmutter
150 Nm (15,0 m·kgf)
Bremssattelhalterungs-Schraube
40 Nm (4,0 m·kgf)
G_5ps.book Page 41 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-42
6
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel kön-
nen Defekte am Kraftstoff- oder Zünd-
system oder mangelnde Kompression zu
Anlaßproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagram-
me beschreiben die Vorgänge, die es
Ihnen ermöglichen, eine einfache und
schnelle Kontrolle der einzelnen Funkti-
onsbereiche vorzunehmen. Reparatu-
rarbeiten sollten jedoch unbedingt von
einem YAMAHA-Händler ausgeführt wer-
den, denn nur dieser bietet das Know-
how, die Werkzeuge und die Erfahrung
für eine optimale Wartung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat.
G_5ps.book Page 42 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-43
6
GAU02990

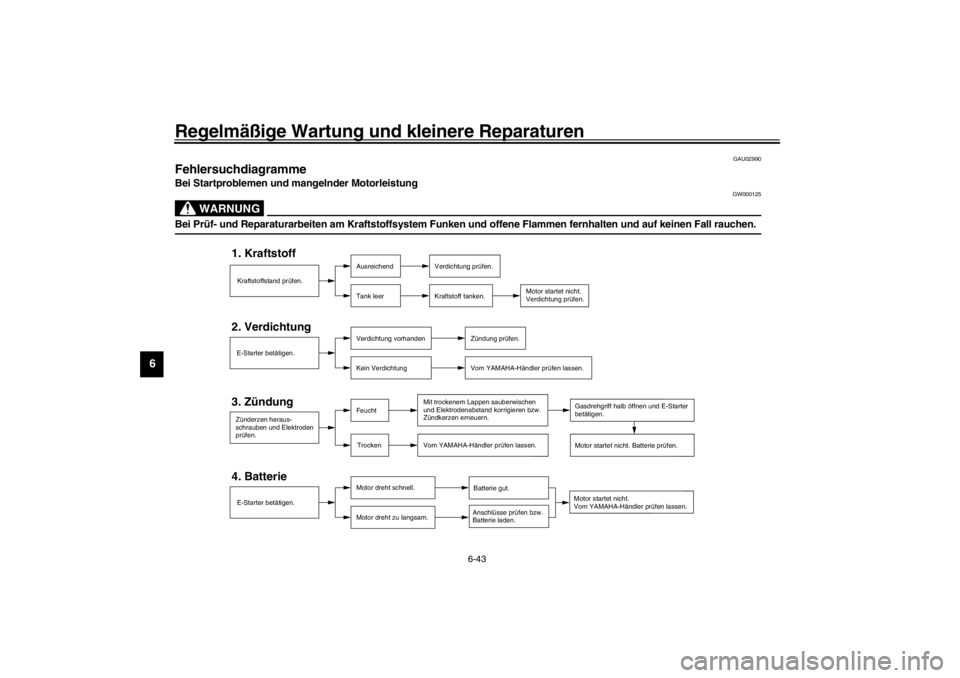

Fehlersuchdiagramme Bei Startproblemen und mangelnder Motorleistung
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _CT-1AG
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
