2002 Peugeot 406 Break Kezelési útmutató (in Hungarian)

A406 KARBANTARTÁSA
36
KERƒKCSERE
A pótkerékhez és az
autóemelőhöz való hozzáférés
Limuzin esetén: emeljük fel a cso-
magtér padlóburkolatát a horog
segítségével. Rögzítsük a horgot a
csomagtér tömítése mögött.
Break esetén: csavarjuk ki a padló-
lemezen levő két tartócsavart
negyed fordulattal a gyújtáskulcs,
vagy egy pénzdarab segítségével.
Emeljük fel a padlólemez burkolatátés rögzítsük a horgot a csomagtéraj-
tó-tömítés mögött. Ez lehetővé teszi
a padlólemez burkolatának meg-tartását, hogy könnyebben hozzáfér-
hessünk a pótkerékhez.
A 7 személyes break: akasszuk ki a
harmadik üléssort a rögzítéséből,
majd emeljük fel a padlókárpitot, hogy
hozzáférhessünk a pótkerékhez. Eszközök
1 -
Kerékkulcs.
2 - Központosító elem.
3 - Toldat a kerékkulcshoz/dísztárcsa-les-zerelő.
4 - Autóemelő.
5 - Leszerelhető vontatófül.
6 - Alumíniumfelni dísztárcsa-leszerelő.
7 - Szerszám a keréktárcsacsavarok
díszítőelemeinek leszerelésére.
Az eszközök tartóeleme a csomagtér padló-
burkolatának megtartására szolgál.
Megfelelően illesszük vissza, hogy elkerül-
jük a csomagtér padlóburkolatának elde-
formálódását a csomagtér megterheléseesetén.
Feszítsük meg a pótkerék rögzítőhevederét a
zajok elkerülése és a biztonságunk érdeké-
ben (a gépkocsi első részét érő ütközésnél).
A kerék leszerelése - Rögzítsük a gépkocsit egy víz-
szintes stabil, nem csúszós talajon.
- Húzzuk be a kéziféket, kapcsoljuk
az első előremeneti, vagy a hátra-
meneti sebességfokozatot (auto-
mata sebességváltó esetén a P
helyzetet).
- Szereljük le a dísztárcsát, a 3-as
horog segítségével húzva a sze-
lepfuratnál. Az alumíniumfelnivel 8 felszerelt gépkocsik esetén húz-
zuk le a középső dísztárcsát a
furatok egyikénél fogva a 6-os
szerszám segítségével.
- Lazítsuk meg a kerékcsavarokat.
Az alumínium keréktárcsákkal 8 fel-
szerelt gépjárművek esetén szereljük
le először a krómozott díszítőeleme-
ket (lásd az "Alumínium keréktárcsák-
kal kapcsolatos sajátosságok" oldalt
ebben a fejezetben).

A406 KARBANTARTÁSA
37

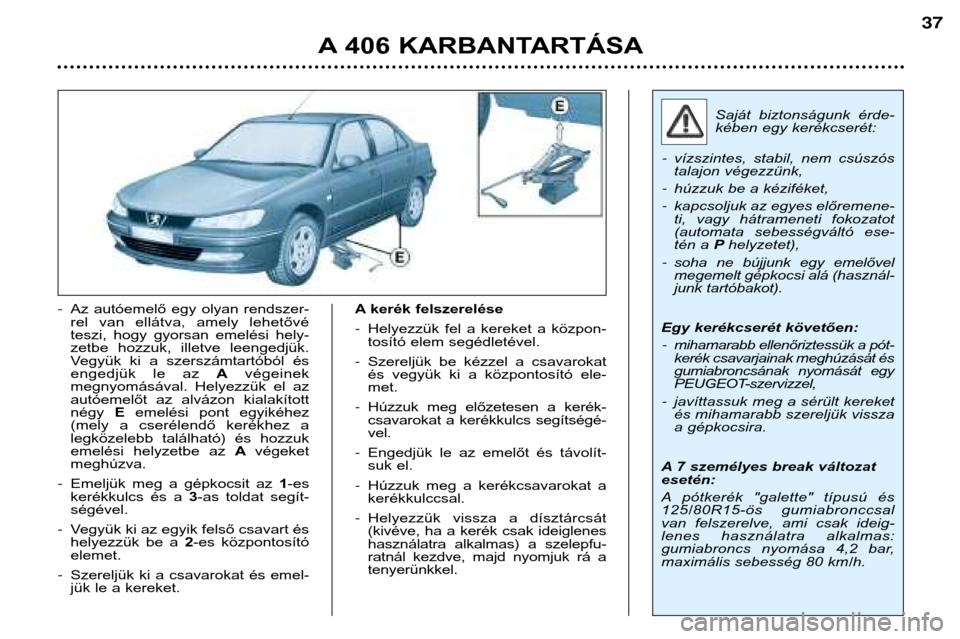

-Az autóemelő egy olyan rendszer-
rel van ellátva, amely lehetővé
teszi, hogy gyorsan emelési hely-
zetbe hozzuk, illetve leengedjük.
Vegyük ki a szerszámtartóból és
engedjük le az Avégeinek
megnyomásával. Helyezzük el az
autóemelőt az alvázon kialakítottnégy E emelési pont egyikéhez
(mely a cserélendő kerékhez a
legközelebb található) és hozzuk
emelési helyzetbe az Avégeket
meghúzva.
- Emeljük meg a gépkocsit az 1-es
kerékkulcs és a 3-as toldat segít-
ségével.
- Vegyük ki az egyik felső csavart és
helyezzük be a 2-es központosító
elemet.
- Szereljük ki a csavarokat és emel-
jük le a kereket. A kerék felszerelése -
Helyezzük fel a kereket a közpon-
tosító elem segédletével.
- Szereljük be kézzel a csavarokat
és vegyük ki a központosító ele-met.
- Húzzuk meg előzetesen a kerék-
csavarokat a kerékkulcs segítségé-vel.
- Engedjük le az emelőt és távolít-
suk el.
- Húzzuk meg a kerékcsavarokat akerékkulccsal.
- Helyezzük vissza a dísztárcsát
(kivéve, ha a kerék csak ideiglenes
használatra alkalmas) a szelepfu-
ratnál kezdve, majd nyomjuk rá atenyerünkkel.
Saját biztonságunk érde-
kében egy kerékcserét:
- vízszintes, stabil, nem csúszós
talajon végezzünk,
- húzzuk be a kéziféket,
- kapcsoljuk az egyes előremene-
ti, vagy hátrameneti fokozatot
(automata sebességváltó ese-
tén a Phelyzetet),
- soha ne bújjunk egy emelővel
megemelt gépkocsi alá (használ-
junk tartóbakot).
Egy kerékcserét követően: - mihamarabb ellenőriztessük a pót-
kerék csavarjainak meghúzását és
gumiabroncsának nyomását egy
PEUGEOT-szervizzel,
- javíttassuk meg a sérült kereket
és mihamarabb szereljük vissza
a gépkocsira.
A 7 személyes break változatesetén:
A pótkerék "galette" típusú és
125/80R15-ös gumiabronccsal
van felszerelve, ami csak ideig-
lenes használatra alkalmas:
gumiabroncs nyomása 4,2 bar,
maximális sebesség 80 km/h.

A406 KARBANTARTÁSA
38
Kerékőrcsavarok* Ha a kerekek kerékőrcsavarokkal
vannak felszerelve (kerekenként
egy), az 1-es kerékkulccsal és a két
kulcstoldat valamelyikének segítsé-gével (amelyek a gŽpkocsi lesz‡l-
l’t‡sakor kerŸltek ‡tad‡sra a kul-csok m‡solat‡val Žs a k—dk‡rty‡val)
történő kicsavarozásuk előtt szerel-
jŸk le r—luk a díszítőelemeket és a
műanyag védőelemet a 7-es
zszersz‡m seg’tsŽgŽvel.
MegjegyzŽs : jegyezzük fel gondo-
san a kerékőrcsavar kulcstoldatának
fején található kódszámot, melynek
alapján a márkaszervizben másola-
tot igényelhetünk a kerékőrc savar
kulcstoldat‡r—l.
* V‡ltozatt—l Žs rendeltetŽst ől fŸgg ően.
Alum’nium kerŽkt‡rcs‡kkal kapcsolatos saj‡toss‡gok KerŽkcsavar-d’sz’t őelemek
Az alum’nium keréktárcsák csavar-
jait krómozott díszítőelemek borítják.
Akerékcsavarok kicsavarozása előtt
vegyük le a díszítő elemeket a 7-es
szersz‡m seg’tsŽgŽvel.A p—tkerŽk felszerelŽse
Ha a gépjármű lemezkeréktárcsás
pótkerékkel van felszerelve, annak
felszere lŽsekor, a csavarok meg-
hœz‡sa sor‡n termŽszetesen azt
fogjuk Žszlelni, hogy az al‡tŽtjek nem
fekszenek fel a kerŽkt‡rcs‡ra. A p—t-kerŽk ršgz’tŽse a csavarok k—nuszost‡mfelŸletei seg’tsŽgŽvel tšrtŽnik. TŽli gumiabroncsok felszerelŽse Amennyiben gŽp járművét lemezke-
réktárcsára szerelt téli gumiabron-
csokkal szereli fel, kiz‡r—lag a
PEUGEOT h‡l—zatban forgalmazottsaj‡ts‡gos csavarokat haszn‡lja.

A"borostyánszínű" izzó-
kat ugyanolyan jellemzők-
kel rendekező és ugyan-
olyan színű izzókkal cse-
réljük ki.
Bizonyos klímaviszonyok esetén
(alacsony hőmérséklet, nedves-ség) a fényszóróüvegek belső
felületén megjelenő pára
normálisnak tekinthető; néhány
perccel a fényszórók bekapcso-
lását követően eltűnik.

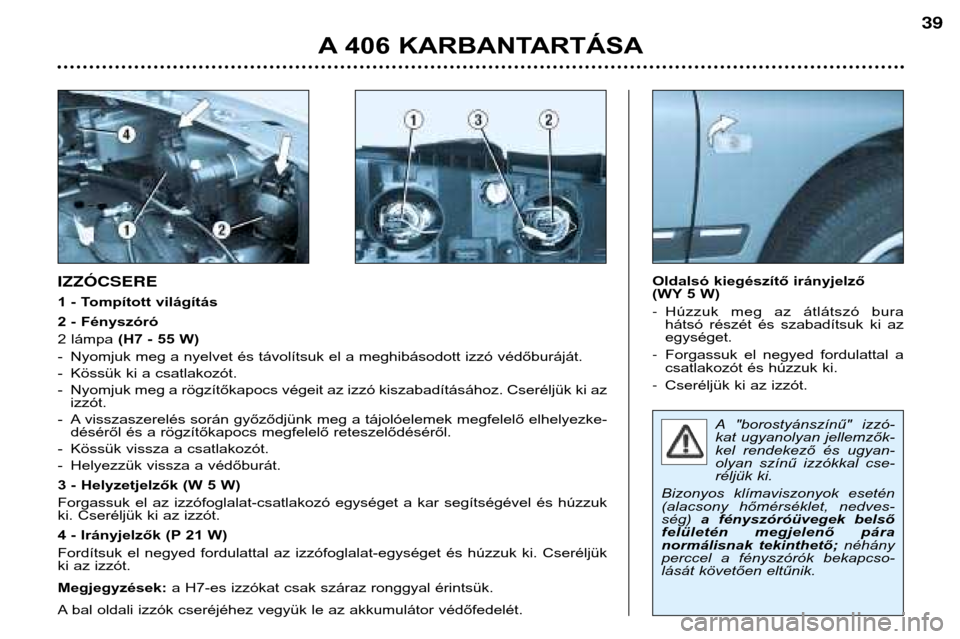

IZZîCSERE
1 - Tompított világítás
2 - Fényszóró 2 lámpa (H7 - 55 W)
- Nyomjuk meg a nyelvet és távolítsuk el a meghibásodott izzó védőburáját.
- Kössük ki a csatlakozót.
- Nyomjuk meg a rögzítőkapocs végeit az izzó kiszabadításához. Cseréljük ki az izzót.
- Avisszaszerelés során győződjünk meg a tájolóelemek megfelelő elhelyezke- déséről és a rögzítőkapocs megfelelő reteszelődéséről.
- Kössük vissza a csatlakozót.
- Helyezzük vissza a védőburát.
3 - Helyzetjelzők (W 5 W)
Forgassuk el az izzófoglalat-csatlakozó egységet a kar segítségével és húzzuk
ki. Cseréljük ki az izzót.
4 - Irányjelzők (P 21 W)
Fordítsuk el negyed fordulattal az izzófoglalat-egységet és húzzuk ki. Cseréljük
ki az izzót. Megjegyzések: a H7-es izzókat csak száraz ronggyal érintsük.
Abal oldali izzók cseréjéhez vegyük le az akkumulátor védőfedelét. Oldalsó kiegészítő irányjelző
(WY 5 W) -
Húzzuk meg az átlátszó bura
hátsó részét és szabadítsuk ki azegységet.
- Forgassuk el negyed fordulattal a
csatlakozót és húzzuk ki.
- Cseréljük ki az izzót.
A 406 KARBANTARTÁSA
39

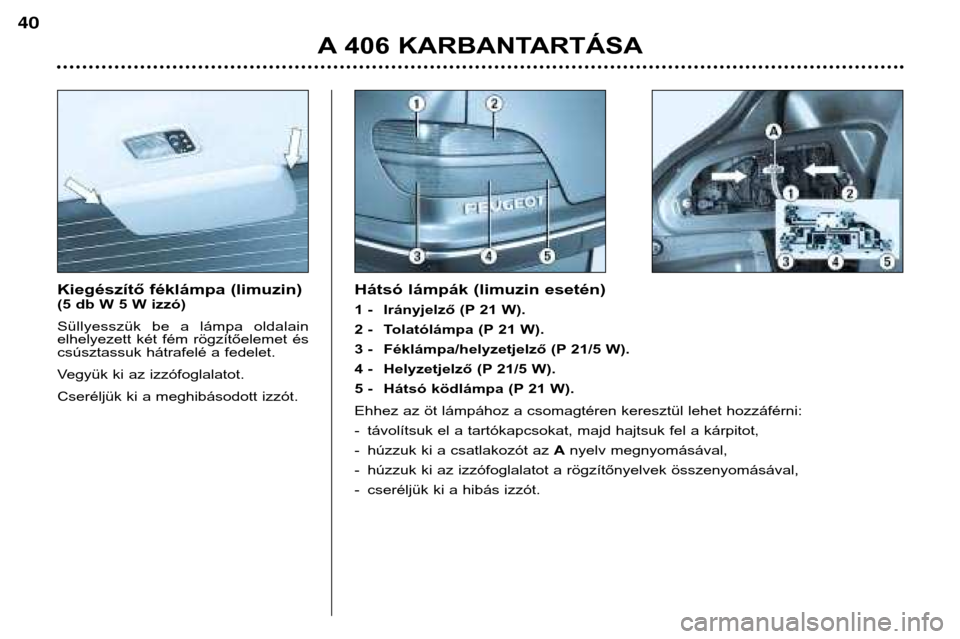

Kiegészítő féklámpa (limuzin)
(5 db W 5 W izzó)
Süllyesszük be a lámpa oldalain
elhelyezett két fém rögzítőelemet és
csúsztassuk hátrafelé a fedelet.
Vegyük ki az izzófoglalatot.
Cseréljük ki a meghibásodott izzót. Hátsó lámpák (limuzin esetén)
1 - Irányjelző (P 21 W).
2 - Tolatólámpa (P 21 W).
3 - Féklámpa/helyzetjelző (P 21/5 W).
4 - Helyzetjelző (P 21/5 W).
5 - Hátsó ködlámpa (P 21 W).
Ehhez az öt lámpához a csomagtéren keresztül lehet hozzáférni:
- távolítsuk el a tartókapcsokat, majd hajtsuk fel a kárpitot,
- húzzuk ki a csatlakozót az
Anyelv megnyomásával,
- húzzuk ki az izzófoglalatot a rögzítőnyelvek összenyomásával,
- cseréljük ki a hibás izzót.
A 406 KARBANTARTÁSA
40

Hátsó lámpák (break)
Sárvédőlemezen levő lámpák
Akárpit kiszereléséhez húzzuk a
fogantyút magunk felé, kiszabadítva
felfelé a burkolatot.Nyissuk ki a fedelet a gyújtáskulcssegítségével.
Húzzuk ki a csatlakozót az
A
fémrúd megnyomásával.
Csavarjuk ki a Bszárnyas anyát.
Szabadítsuk ki a lámpát. Az izzókhoz történő hozzáféréshez
nyomjuk meg a nyelveket és sza-
badítsuk ki az izzófoglalatot.
1 - Féklámpa/helyzetjelző (P 21/5 W).
2 - Irányjelzők (P 21 W).
Cseréljük ki a hibás izzót.
A 406 KARBANTARTÁSA
41

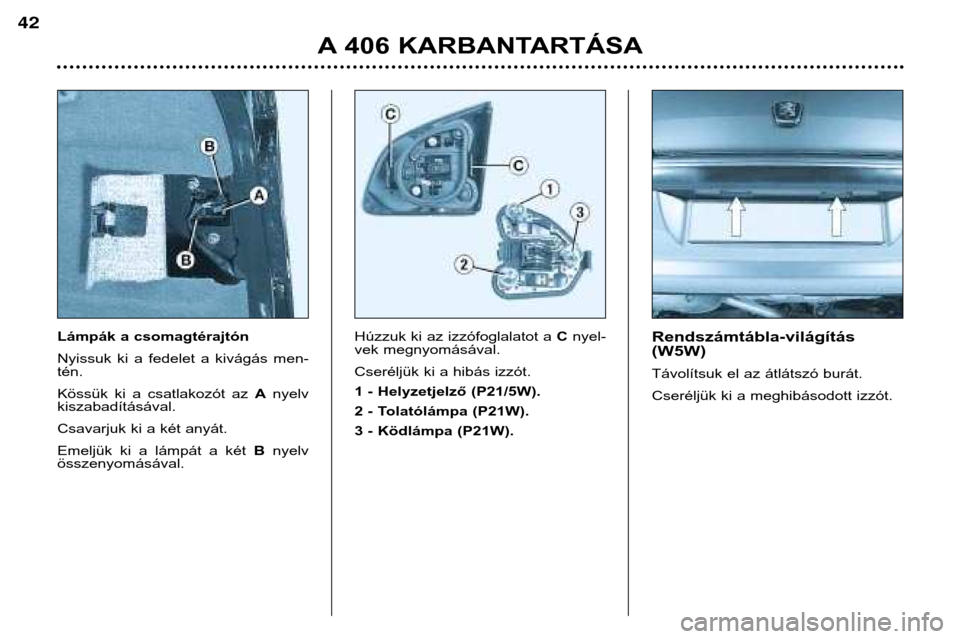

Lámpák a csomagtérajtón
Nyissuk ki a fedelet a kivágás men- tén.
Kössük ki a csatlakozót az Anyelv
kiszabadításával.
Csavarjuk ki a két anyát.
Emeljük ki a lámpát a két Bnyelv
összenyomásával. Húzzuk ki az izzófoglalatot a
Cnyel-
vek megnyomásával.
Cseréljük ki a hibás izzót.
1 - Helyzetjelző (P21/5W).
2 - Tolatólámpa (P21W).
3 - Ködlámpa (P21W). Rendszámtábla-világítás (W5W)
Távolítsuk el az átlátszó burát.
Cseréljük ki a meghibásodott izzót.
A 406 KARBANTARTÁSA
42

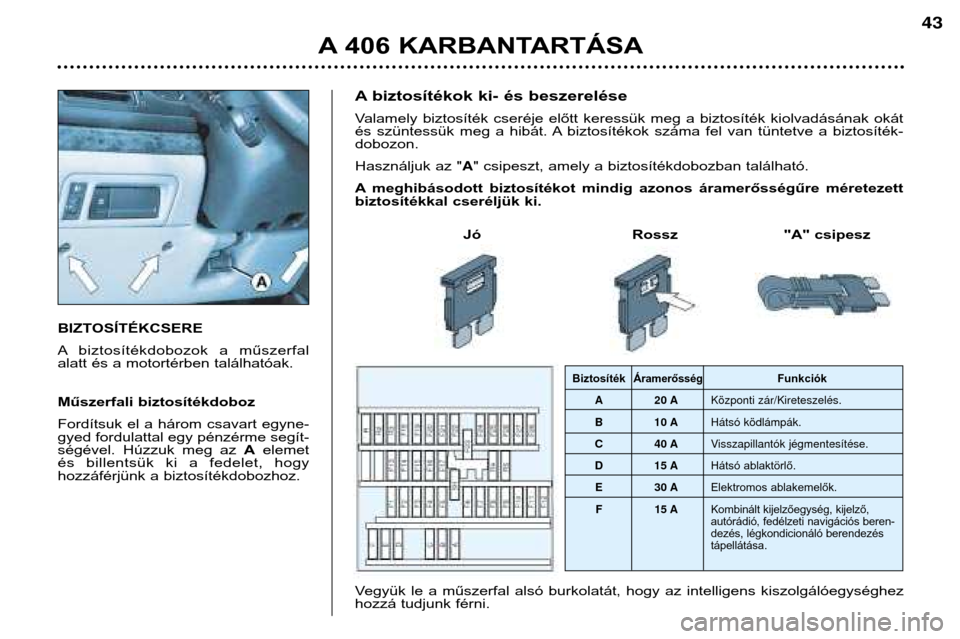

BIZTOSÍTÉKCSERE
Abiztosítékdobozok a műszerfal
alatt és a motortérben találhatóak.
Műszerfali biztosítékdoboz
Fordítsuk el a három csavart egyne- gyed fordulattal egy pénzérme segít-
ségével. Húzzuk meg az Aelemet
és billentsük ki a fedelet, hogy
hozzáférjünk a biztosítékdobozhoz. A biztosítékok ki- és beszerelése
Valamely biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát
és szüntessük meg a hibát. Abiztosítékok száma fel van tüntetve a biztosíték-dobozon.
Használjuk az "
A" csipeszt, amely a biztosítékdobozban található.
A meghibásodott biztosítékot mindig azonos áramerősségűre méretezett
biztosítékkal cseréljük ki.
Jó Rossz "A" csipesz
Vegyük le a műszerfal alsó burkolatát, hogy az intelligens kiszolgálóegységhez
hozzá tudjunk férni.
Biztosíték Áramerősség Funkciók
A 20 A Kšzponti z‡r/KireteszelŽs.
B 10 A H‡ts— kšdl‡mp‡k.
C 40 A Visszapillant—k jŽgmentes’tŽse.
D 15 A Hátsó ablaktörlő.
E 30 A Elektromos ablakemelők.
F 15 A Kombinált kijelzőegység, kijelző,
autórádió, fedélzeti navigációs beren-
dezés, légkondicionáló berendezéstápellátása.
