2002 Peugeot 406 Упутство за употребу (in Serbian)

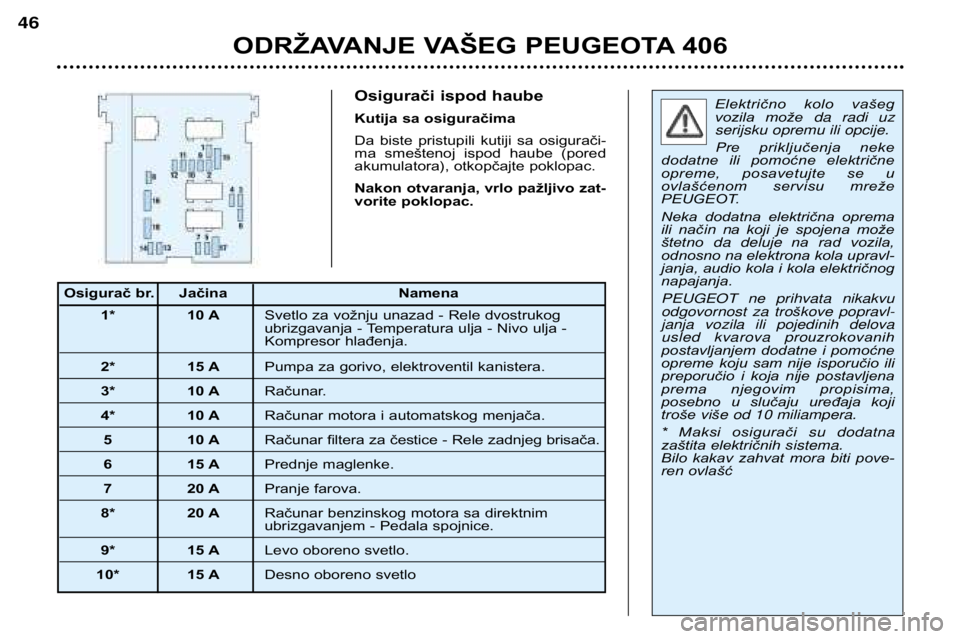

Osigurači ispod haube
Kutija sa osiguračima
Da biste pristupili kutiji sa osigurači-
ma smeštenoj ispod haube (pored
akumulatora), otkopčajte poklopac.
Nakon otvaranja, vrlo pažljivo zat-
vorite poklopac.Električno kolo vašeg
vozila može da radi uz
serijsku opremu ili opcije. Pr e priključenja neke
dodatne ili pomoćne električne
opreme, posavetujte se u
ovlašćenom servisu mreže
PEUGEOT.
Neka dodatna električna oprema
ili nač in na koji je spojena može
štetno da deluje na rad vozila,
odnosno na elektrona kola upravl-
janja, audio kola i kola električnognapajanja. PEUGEOT ne prihvata nikakvu odgovornost za tro škove popravl-
janja vozila ili pojedinih delovausled kvarova pro uzrokovanih
postavljanjem dodatne i pomoćne
opreme koju sam nije isporučio ili
preporučio i koja nije postavljena
prema njegovim propisima,
posebno u slučaju uređaja kojitroše više od 10 miliampera.
* Maksi osigurači su dodatna
zaštita električnih s istema.
Bilo kakav zahvat mora biti pove-
ren ovlašć
Osigurač br. Jačina Namena
1* 10 A Svetlo za vožnju unazad - Rele dvostrukog
ubrizgavanja - Temperatura ulja - Nivo ulja -
Kompresor hlađenja.
2* 15 A Pumpa za gorivo, elektroventil kanistera.
3* 10 ARačunar.
4* 10 ARačunar motora i automatskog menjača.
5 10 ARačunar filtera za čestice - Rele zadnjeg brisača.
6 15 APrednje maglenke.
7 20 APranje farova.
8* 20 A Računar benzinskog motora sa direktnim
ubrizgavanjem - Pedala spojnice.
9* 15 A Levo oboreno svetlo.
10* 15 A Desno oboreno svetlo
ODRŽAVANJE VAŠEG PEUGEOTA 406
46

Osigurač br. JačinaNamena
11* 10 ALevo kratko svetlo.
12* 10 A Desno kratko svetlo.
13* 15 ASirena.
14 10 APumpa pranja prednjeg i zadnjeg stakla.
15* 30A Bobina paljenja - Brisač - Sonda kiseonika - Pritisak ulja - Sistem ubrizgavanja.
16* 30A Pumpa za vazduh i temperaturu ulja - Nivo ulja - Funkcionisanje stop svetala - Alternator -
Detektor vode u nafti - Komanda relea ubrizgavanja.
17* 30A Električno sedište suvozača.
18 40 A Pulser klime - Elektropokretač - Mala brzina Brisača.
ODRŽAVANJE VAŠEG PEUGEOTA 406
47

Osigurač br. JačinaNamena
1 šentCetralni vazdušni jastuk.
25 A Pogon ventilacije.
3 10 A Instrument-tabla.
45 A Signal + posle kontakta za BSI.
5ÐNe koristi se.
6 10 A Komande ispod volana.
7 15 ASirena alarma.
8 10 A Sistem navođenja.
95 A Signal + akumulatora za BSI.
10 15 A Autoradio.
11 10 ATreće stop svetlo.
12 10 A Desno stop svetlo.
13 20 APodizač stakla vozača.
14 30 ASnaga zadnjeg podizača stakala.
15Ð+ akumulatora utičnice vuče.
16 20 AMemorisanje položaja sedišta.
17 20 AEl. podešavanje suvozačkog sedišta.
18 10 A Svetlo upaljača - Ekran - Svetlo prekidača i pepeljare - Selektor programa automatskog menjača
Kutija sa osiguračima ispod prednje konzole
ODRŽAVANJE VAŠEG PEUGEOTA 406
44

Osigurač br. JačinaNamena
19 10 ASvetla i kontrolne sijalice zadnjih maglenki.
20 10 AZadnje desno i prednje levo poziciono svetlo.
21 10 AZadnje levo i prednje desno poziciono svetlo.
22 10 A Osvetljenje pregrade za rukavice - Čitač karte - Ogledalo - Prednja i zadnja plafonjera -
Osvetljenje pločiceza podizače prozora i elektrohromirani retrovizor.
23 20 A Upaljač.
24ÐNe koristi se.
25 20 AAutoradio.
26ÐNe koristi se.
27 5 AGrejači sedišta .
28 15 A Grejači sedišta.
R5 A Rezervni osigurač.
R2 10 A Rezervni osigurač.
R3 30 ARezervni osigurač.
R4 20 ARezervni osigurač.
R5 15 A Rezervni osigurač.
ODRŽAVANJE VAŠEG PEUGEOTA 406
45

AKUMULATOR
Punjenje akumulatora punjačem:
-odvojite akumulator.
-pridržavajte se uputstava proizvođača punjača,
-pri ponovno m spajanju akumulatora, počnite od stezaljke plusa (–),
-proverite čistoću elektroda i stezaljki . Ako su prekrivene sulfatom (bel ičaste ili
zelenkaste naslage), skinite ih i očistite.
Pokretanje pomoću drugog akumulatora :
-crvenim kablom povežitestezaljke plusa (+) oba akumulatora,
-jedan kraj zelenog ili crnog kabla spojite na stezaljku minusa (–) pomoćnog akumulatora,
-drugi kraj zelenog ili crnog kabla spojite na masu vozila u kvaru, što je mogu-
će dalje od akumulatora.
Delujte na elektro pokretač, pustite da motor radi.
Pričekajte da motor počne da radi na malom broju obrta i odvojite kablove.
-Stezaljke ne odvajajte kada motor radi.
-Akumulator ne punite ako niste odvojili kablove.
-Zatvorite šiber pre odvajanja akumulatora. Ako ne funkcioniše normalno
nakon ponovnog uključenja akumulatora, treba ponovo da ga
pokrenete okretanjem komande u položaj delimično najviše otvorenog
šibera i dugo ga pritisnite.
-Nakon svakog ponovnog uključenja akumulatora, uspostavite kontakt i priče-
kajte 1 minut, pa tek onda pokrenite motor, kako bi moglo doći do stavljanja
u funkciju elektro nskih uređaja . Ako i nakon ovakvog postupka primetite
određene poremećaje u radu, obratite se ovlašćenom servisu mreže
PEUGEOT.
Ako vi še od mesec dana ne koristite vozilo,
preporučujemo odvajanje akumulatora.
Ušteda energije
Kada motor ne radi, a kontakt ključ je
u položaju "rad" ili "oprema" oko
1/2 sata, električni uređaji za udob-
nost (ekrani, brojčanici, pokazatelji,
krovno svetlo, podizači prozora,
pranje stakala…), automatski se
isključuje da se ne bi ispraznio
akumulator.
Kada su električni uređaji na uštedi
energije, treba pokrenuti motor da bi
se oni ponovo koristili.
.
ODRŽAVANJE VAŠEG PEUGEOTA 406
48

POSTAVITI ZVUČNIKE
Pred-oprema omogućujepostavljanje :
- zvučnika prečnika 165 mm u
prednja vrata,
- tweetera pr ečnika55 mm na
prednju konzolu,
- posebnih ovalnih zadnjih zvučnika
u limuzinu ,
- zadnjih zvučnika prečnika 100 mm
u karavan.
Posavetujte se u ovlašćenom servi-

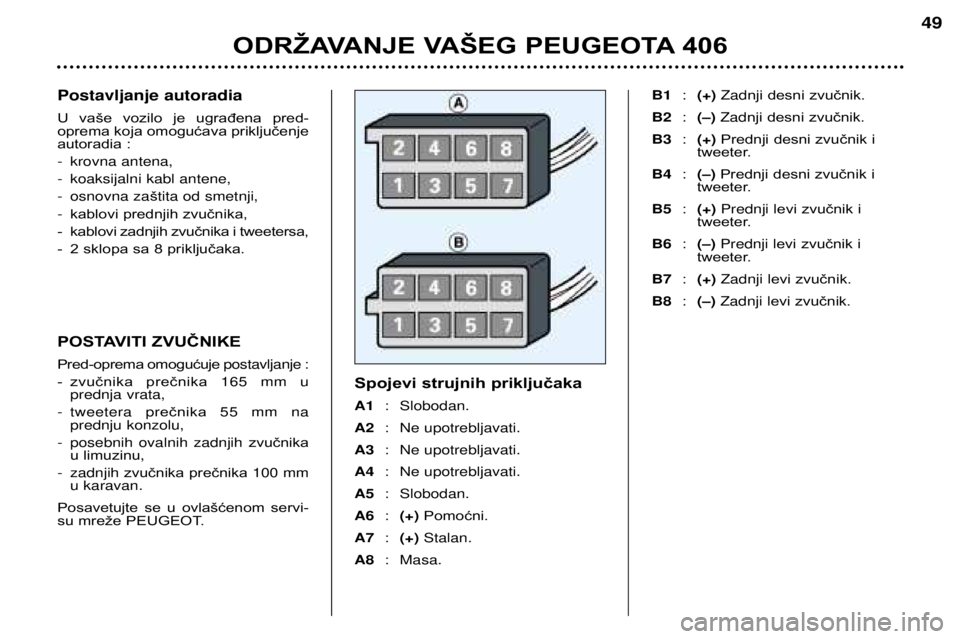

su mreže PEUGEOT. Spojevi strujnih priključaka A1
: Slobodan.
A2 : Ne upotrebljavati.
A3 : Ne upotrebljavati.
A4 : Ne upotrebljavati.
A5 : Slobodan.
A6 :(+) Pomoćni.
A7 :(+) Stalan.
A8 : Masa. B1
:(+) Zad nji desni zvučnik.
B2 :(Ð) Zad nji desni zvučnik.
B3 :(+) Prednji desni zvučnik i
tweeter.
B4 :(Ð) Prednji desni zvučnik i
tweeter.
B5 :(+) Prednji l evi zvučnik i
tweeter.
B6 :(Ð) Prednji l evi zvučnik i
tweeter.
B7 :(+) Zadnji l evi zvučnik.
B8 :(Ð) Zadnji l evi zvučnik.
ODRŽAVANJE VAŠEG PEUGEOTA 406
49
Postavljanje autoradia
U vaše vozilo je ugrađena pred- oprema koja omogućava priključenje
autoradia :
- krovna antena,
- koaksijalni kabl antene,
- osnovna za štita od smetnji,
- kablovi prednjih zvučnika,
- kablovi zadnjih zvučnika i tweetersa,
- 2 sklopa sa 8 priključaka.

Specifičnostiautomatskog
m enjača brzina
Kada vozilo vučete uz sva četiri točka na tlu, obavezno po štujte sl e-
deća pravila :
- ručicu menjača stavite u položaj N,
- vozilo vucite brzinom manjom od 50 km/sat, na ograničenu udalje-
nost od najviše 50 km,
ODRŽAVANJE VAŠEG PEUGEOTA 406
50
VUČA VOZILA
Bez podizanja (sva četiri točkasu na tlu)
Uvek koristite vučnu šipku.
Vučni prsten se nalazi u rezervnom točku.

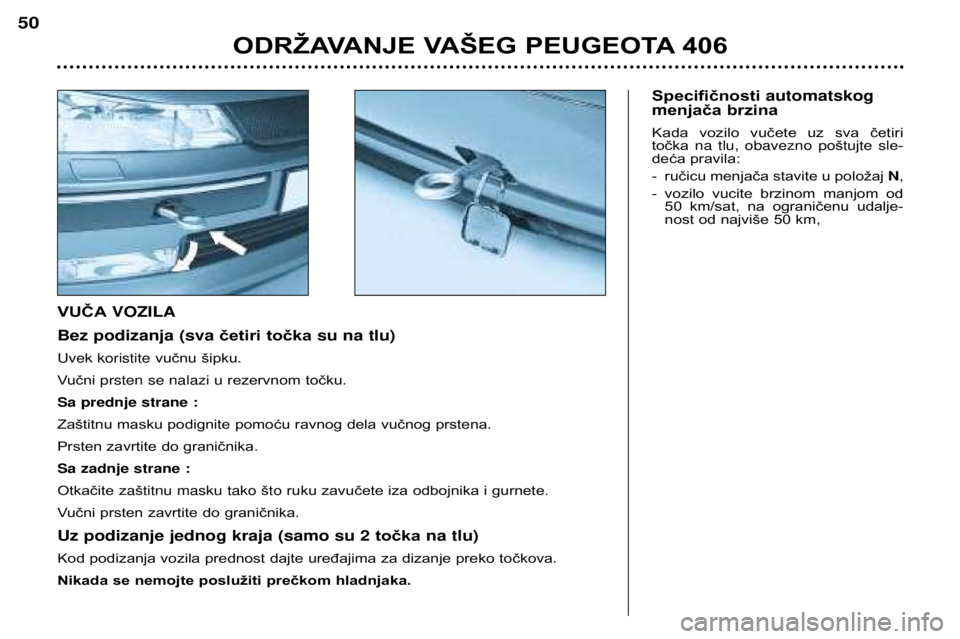

Sa prednje strane :
Zaštitnu masku podignite pomoću ravnog dela vučnog prstena.
Prsten zavrtite do graničnika.Sa zadnje strane :
Otkačite z aštitnu masku tako što ruku zavučete iza odbojnika i gurnete.
Vučni prsten zavrtite do graničnika.
Uz podizanje jednog kraja (samo su 2 točkana tlu)
Kod podizanja vozila prednost dajte uređajima za dizanje preko točkova .
Nikada se nemojte poslužiti prečkom hladnjaka.

VUĆI PRIKOLICU,
KAMP-PRIKOLICU, ČAMAC...
Koristite isključivo originalnu vučnu
opremu PEUGEOT koja je provere-
na i odobrena prilikom koncipiranjavozila.
Postavljanje ovakve opreme treba
obaviti u ovlašćenom servisu mreže
PEUGEOT.
Vaše vozilo je prvenstveno
predviđeno za transport osoba i prtl-
jaga, ali se njime može vući i prikoli-ca.
Vožnja sa vučom izlaže vozilo dodat-
nim naporima i zahteva posebnu
pažnju od strane vozača. Gustina
vazduha se smanjuje sa povećanjem
nadmorske visine, smanjujući i per-
formanse motora. Na svakih 1000 m
nadmorske visine treba smanjiti
maksimalno vučno opterećenje za
10 %.
Saveti za vožnju
Raspodela opterećenja: raspodeli-
te teret u prikolici tako da su teži
predmeti što bliže osovini i da je
težina na osi blizu maksimalno
dozvoljenog opterećenja, vodeći
računa da ga ne prekoračite. Hlađenje :
vuča prikolice povećava
temperaturu rashladne tečnosti.
Obzirom da se ventilator aktivira
električnim putem, kapacitet
hlađenja zavisi od režima rada moto-ra.
Zato koristite viši stepen menjača da
bi smanjili režim rada motora i brzinukretanja.
Maksimalno vučno opterećenje na
dužim usponima zavisi od nagiba
uspona i spoljne temperature.
Kod vozila sa benzinskim motorom
sa direktnim ubrizgavanjem, nakon
vuče ili duže vožnje velikom brzinom,
ventilator može da se uključi na oko
6 minuta.
U svakom slučaju, vodite računa o
temperaturi rashladne tečnosti.
Ako se upali pokazivač opasnosti,
što pre zaustavite vozilo i isključite
motor. Gume :
proverite pritisak u gumama
vozila koje vuče i na samoj prikolici,
poštujući preporuke.
Kočnice : vučenje povećava zaus-
tavni put pri kočenju.
Svetla : proverite električnu signali-
zaciju prikolice.
Bočni vetar : vodite računa o pove-
ćanoj osetljivosti na vetar.
