2002 Peugeot 406 Упутство за употребу (in Serbian)

ODRŽAVANJE VAŠEG PEUGEOTA 406
36
ZAMENA TOČKA Pristup do rezervnog točka i
dizaliceBerlina : pomoću kukice podignite
pod prtljažnika. Tu kukicu zakačite iza spoja prtljažnika.
Karavan : dva vijka koji drže pod
okrenite za četvrtinu kruga pomoću
kontaktnog ključ a ilinovčića. Pod
podignite, a kukicu za pridržavanje
zakačite iza spoja zadnje haube.
Karavan 7 mesta : postavite treću
klupu, zatim podignite oblogu od
tkanine i imate slobodan pristup do

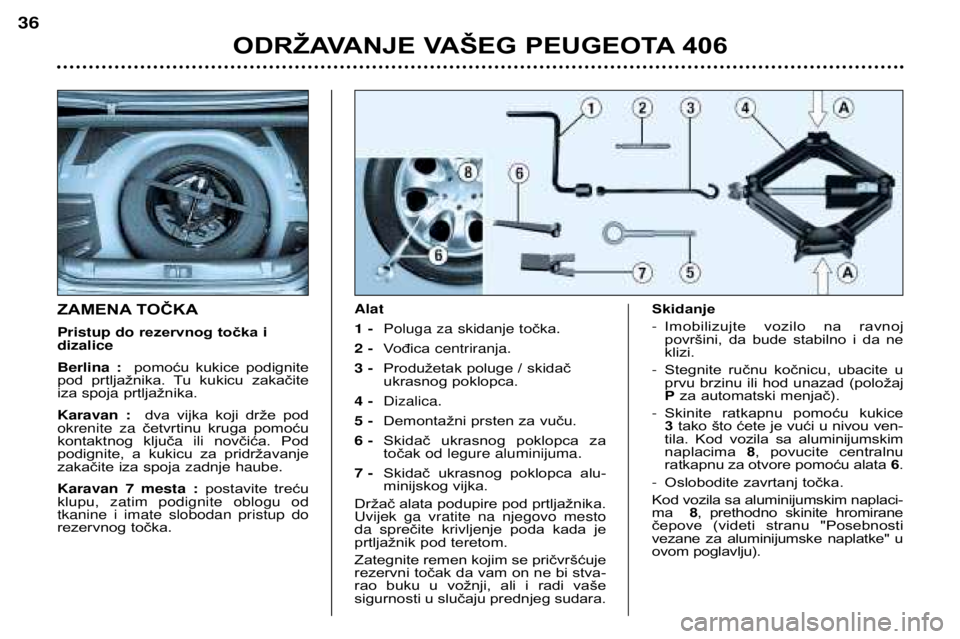

rezervnog točka . Alat 1 -
Poluga za skidanje točka.
2 - Vođica centriranja.
3 - Produžetak poluge / skidač
ukrasnog poklopca.
4 - Dizalica.
5 - Demontažni prsten za vuču.
6 - Skidač ukrasnog poklopca zatočak od legure aluminijuma.
7 - Skidač ukrasnog poklopca alu-
minijskog vijka.
Držač alata podupire pod prtljažnika.Uvijek ga vratite na njegovo mestoda spr ečite krivljenje poda kada je
prtljažnik pod teretom.
Zategnite remen kojim se pričvršćuje
rezervni točak da vam on ne bi stva-
rao buku u vožnji, ali i radi vaše
sigurnosti u slučaju prednjeg sudara. Skidanje
-Imobilizujte vozilo na ravnoj
površini, da bude stabilno i da neklizi.
-Stegnite ručnu kočnicu, ubacite u
prvu brzinu ili hod unazad (položajP
za automatski menjač).
-Skinite ratkapnu pomoću kukice 3tako što ćete je vući u nivou ven-
tila. Kod vozila sa aluminijumskimnaplacima 8, povucite centralnu
ratkapnu za otvore pomoću alata 6.
-Oslobodite zavrtanj točka.
Kod vozila sa aluminijumskim naplaci-
ma 8, prethodno skinite hromirane
čepove (videti stranu "Posebnosti
vezane za aluminijumske naplatke" u
ovom poglavlju).

ODRŽAVANJE VAŠEG PEUGEOTA 406
37

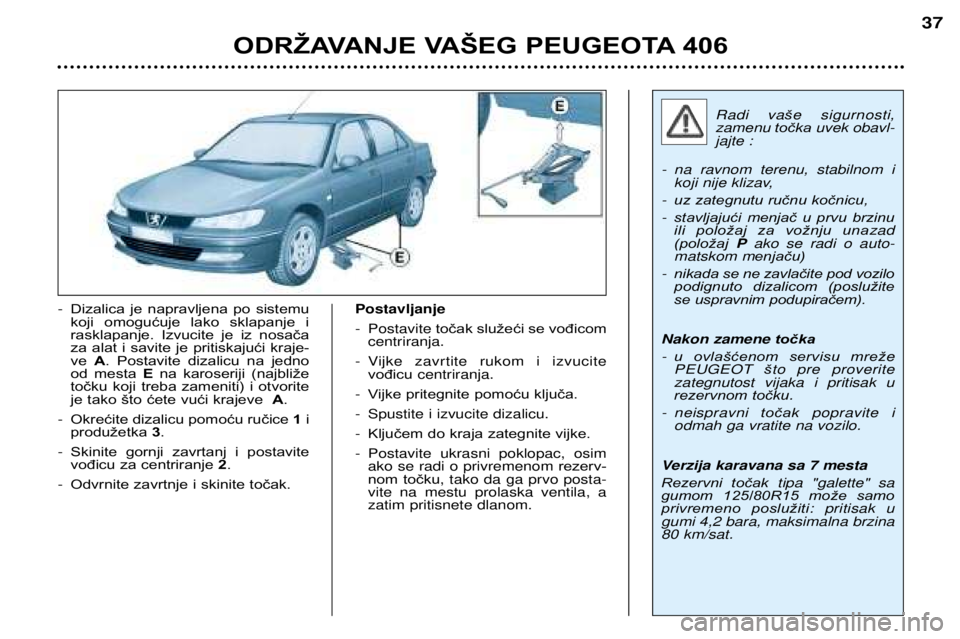

-Dizalica je napravljena po sistemu
koji omogućuje lako sklapanje i
rasklapanje. Izvucite je iz nosača
za alat i savite je pritiskajući kraje-ve A. Postavite dizalicu na jedno
od mesta Ena karoseriji (najbliže
točku koji treba zameniti) i otvorite
je tako što ćete vući krajeve A.
-Okrećite dizalicu pomoću ručice 1i
produžetka 3.
-Skinite gornji zavrtanj i postavite
vođicu za centriranje 2.
-Odvrnite zavrtnje i skinite točak. Postavljanje
-Postavite
točak služeći se vođicom
centriranja.
-Vijke zavrtite rukom i izvucite vođicu centriranja.
-Vijke pritegnite pomoću ključa.
-Spustite i izvucite dizalicu.
-Ključem do kraja zategnite vijke.
-Postavite ukrasni poklopac, osim ako se radi o privremenom rezerv-
nom točku , tako da ga prvo posta-
vite na mestu prolaska ventila, azatim pritisnete dlanom.
Radi va e sigurnosti,
zamenu točkauvek obavl-
jajte :
-na ravnom terenu, stabilnom i
koji nije klizav,
-uz zategnutu ručnu kočnicu,
-stavljajući menjač u prvu brzinu
ili položaj za vožnju una zad
(položaj Pako se radi o auto-
matskom m enjaču)
-nikada se ne zavlačite pod vozilo
podignuto dizalicom (poslužite
se uspravnim podupiračem).
Nakon zamene točka
-u ovlašćenom servisu mrež e
PEUGEOT što pre proverite
zategnutost vijaka i pritisak u
rezervnom točku .
-neispravni točakpopravite i
odmah ga vratite na vozilo.
Verzija karavana sa 7 mesta
Rezervni točak tipa "galette" sa
gumom 125/80R15 može samo
privremeno poslužiti : pritisak u
gumi 4,2 bara, maksimalna brzina80 km/sat.

ODRŽAVANJE VAŠEG PEUGEOTA 406
38
Vijak za zaštitu od krađe*
Ako vaši točkovi imaju vijke za
zaštitu od krađe (po jedan na sva-
kom točku), sa njih prvo treba da ski-
nete hromirane poklopce i zaštitnu
plastiku, pomoću alata 7, a zatim ih
odvrnite pomoću jednog od dva
posebna ključa (koje ste dobili pri
isporuci vozila, zajedno sa rezervnim
ključem i karticom sa poverljivim
podacima i skinite točak polugom 1.
Napomena : pazljivo zabeležite k ™d
ugraviran na ključu za skidanje vija-
ka. Pomoću njega ćete moći da
nabavite dodatni ključ u vašoj mreži
ovlašćenih servisa.
* U zavisnosti od verzije i zemlje u
kojoj se prodaje.Specifičnosti aluminijumskih točkova

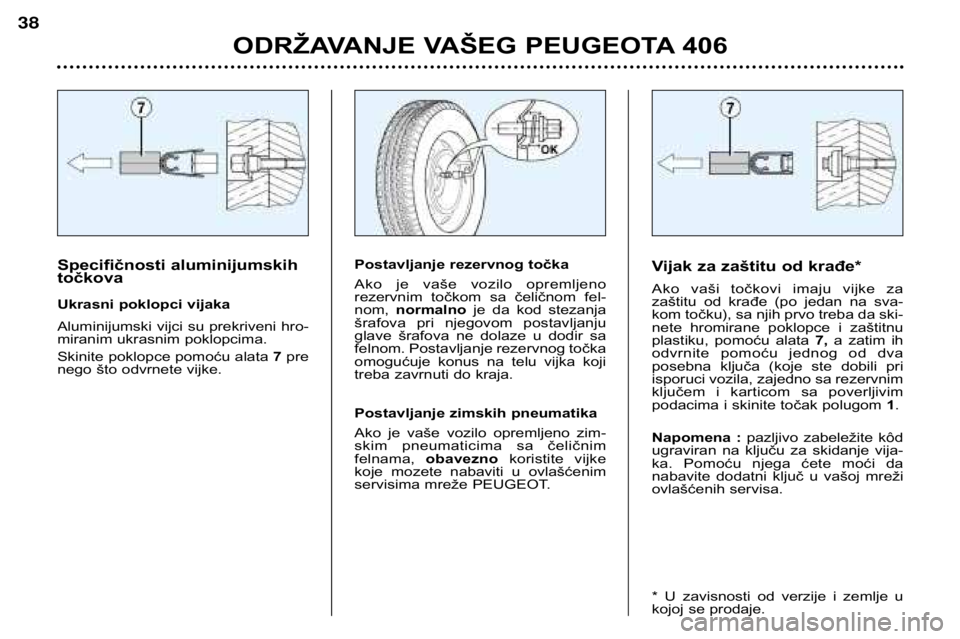

Ukrasni poklopci vijaka
Aluminijumski vijci su prekriveni hro-
miranim ukrasnim poklopcima.
Skinite poklopce pomoću alata 7pre
nego što odvrnete vijke.Postavljanje rezervnog točka
Ako je vaše vozilo opremljeno
rezervnim točkom sa čeličnom fel-nom, normalno je da kod stezanja
šrafova pri njegovom postavljanju
glave šrafova ne dolaze u dodir sa
felnom. Postavljanje rezervnog točka
omogućuje konus na telu vijka koji
treba zavrnuti do kraja.
Postavljanje zimskih pneumatika
Ako je vaše vozilo opremljeno zim-
skim pneumaticima sa čeličnimfelnama, obavezno koristite vijke
koje mozete nabaviti u ovlašćenim
servisima mreže PEUGEOT.

Sijalice "boje ćilibara"
moraju biti zamenjene onima koje imaju istekarakteristike.
U nekim specifi čnim klimatskim uslo-
vima (veoma niske temperature,vlaga), prisustvo magle na unu-
trašnjoj strani stakla farova je nor-malno; nestaće nekoliko minuta
nakon paljenja svetla.
ZAMENA SIJALICE 1 - Kratka svetla 2 - Duga svetla 2 sijalice (H7-55W)
-Pritisnite jezičak i izvadite zaštitni poklopac koji odgovara neispravnoj sijalici.
-Odvojite strujni priključak.
-Pritisnite na kraj kop če da biste je oslobodili. Zamijenite sijalicu.
-Prilikom postavljanja, proverite da li ste dobro okrenuli zupce za određivanje
položaja i da li je kopča dobro zakopčana.
-Spojite strujni priključak.
-Postavite zaštitni poklopac.
3 - Poziciona svetla (W 5 W )
Grlo okrenite pomoću poluge i izvadite sijalicu. Zamenite sijalicu.
4 - Pokazivači pravca (P 21 W)
Držač sijalice okrenite za četvrtinu kruga i izvadite je. Zamenite sijalicu. Napomene : sijalice H7 dodirujte samo suvom krpom.
Prilikom zamene sijalica na levoj strani, skinite za štitni poklopac akumulatora. Bočni žmigavci (W
Y5 W)
-Povucite zadnji deo providne plas- tike i oslobodite sklop.
-Strujni priključak okrenite za
četvrtinu kruga i izvucite ga.
-Zamenite sijalicu.
ODRŽAVANJE VAŠEG PEUGEOTA 406
39

Treće stop svetlo kod berline
(5 sijalica W 5 W)
Spustite dve metalne kopče sa obe
strane svetla i gurnite maskuunazad.
Povucite držač sijalice.
Zamenite neispravnu sijalicu. Zadnja svetla berline 1
- Pokazivač pravca (P 21 W).
2
-Svetlo za vožnju unazad (P 21 W).
3
-Stop svetlo/Poziciono svetlo (P 21/5 W).
4
-Poziciono svetlo (P 21/5 W).
5
-Maglenka (P 21 W).
Ovih 5 sijalica se menja iz unutra šnjosti prtljažnika :
-otkopčajte i odmaknite oblogu od tkanine,
-strujni priključak izvucite pritiskom na jezičak A,
-nosač sijalica izvucite bočnim pritiskom na jezičke,
-zamenite neispravnu sijalicu.
ODRŽAVANJE VAŠEG PEUGEOTA 406
40

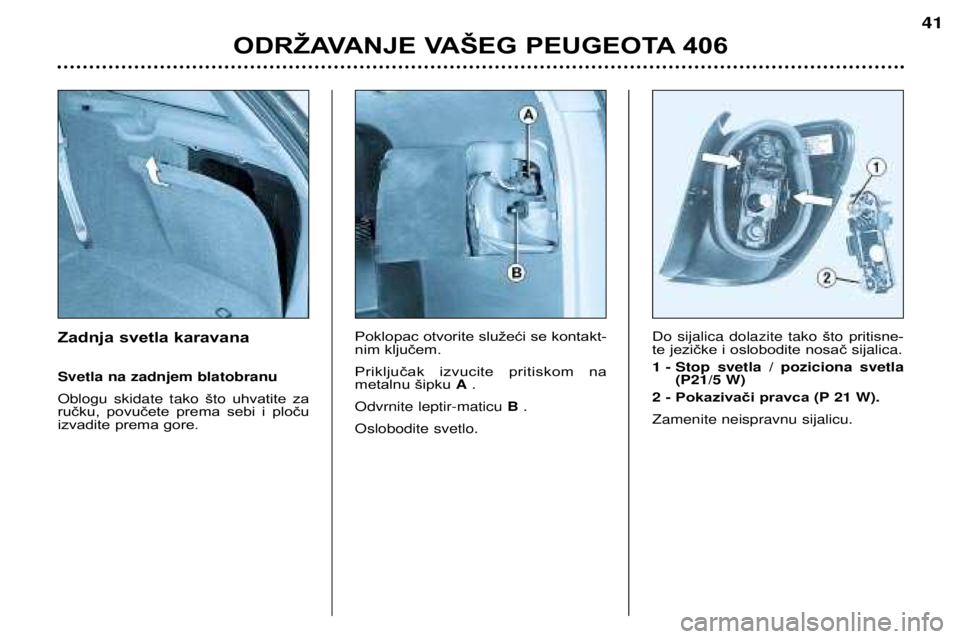

Zadnja svetla karavana Svetla na zadnjem blatobranu Oblogu skidate tako što uhvatite za
ručku, povučete prema sebi i ploču
izvadite prema gore. Poklopac otvorite služeći se kontakt-
nim ključem.
Priključak izvucite pritiskom na
metalnu šipku
A.
Odvrnite leptir-maticu B.
Oslobodite svetlo. Do sijalica dolazite tako
što pritisne-
te jezičke i oslobodite nosač sijalica.
1
- Stop svetla / poziciona svetla (P21/5 W)
2
- Pokazivači pravca (P 21 W).
Zamenite neispravnu sijalicu.
ODRŽAVANJE VAŠEG PEUGEOTA 406
41

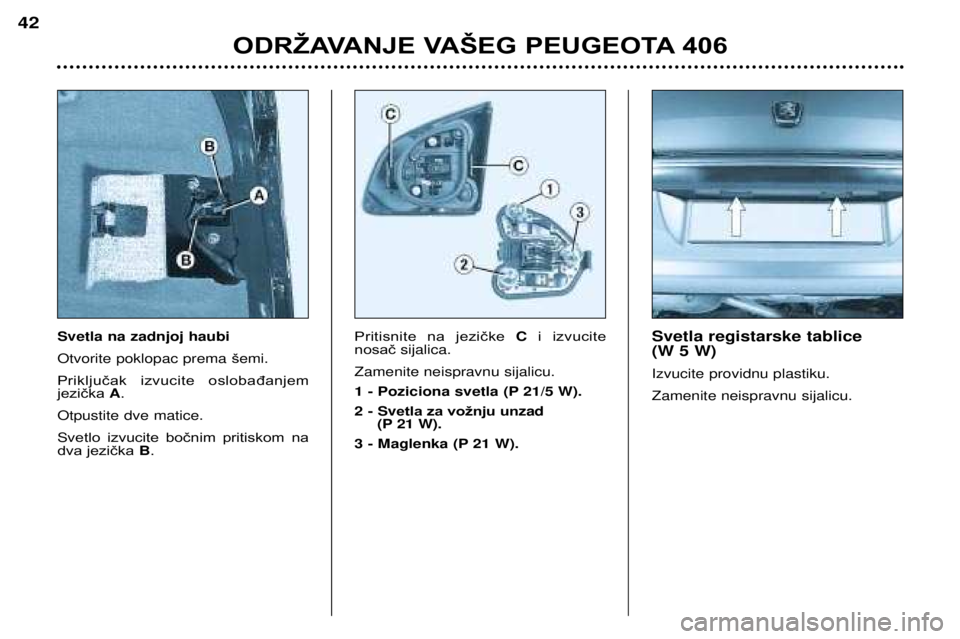

Svetla na zadnjoj haubi Otvorite poklopac prema šemi.
Priključak izvucite oslobađanjem jezička A.
Otpustite dve matice. Sv etlo izvucite bočnim pritiskom na
dva jezička B. Pritisnite na jezičke
Ci izvucite
nosač sijalica.
Zamenite neispravnu sijalicu. 1
- Poziciona svetla (P 21/5 W).
2
- Sv etla za vožnju un zad
(P 21 W).
3
- Maglenka (P 21 W). Svetla registarske tablice (W 5 W) Izvucite providnu plastiku.Zamenite neispravnu sijalicu.
ODRŽAVANJE VAŠEG PEUGEOTA 406
42

ZAMENA OSIGURAČA
Kutije sa osiguračima nalaze se ispod prednje konzole i ispod haube.
Kutija sa osiguračima ispod
prednje konzole
Uz pomoć metalnog novčića otpusti-
te tri vijka za četvrtinu kruga. Povuci-
te polugicu Ai otvorite poklopac da
biste dohvatil i osigurače. Vađenje i stavljanje osigurača
Pre zamene osigurača morate da otkrijete i otklonite uzrok koji je doveo do nje-
govog pregorevanja. Brojevi osigurača su ispisani na kutiji sa osiguračima.
Služite se posebnom hvataljkom
Akoja se nalazi u kutiji.
Neispravan osigurač uvek zamenite osiguračem jednake jačine.
Ispravan Neispravan Hvataljka A
Skinite donju oblogu prednje konzole da biste imali pristup do BSI–a.
Osigurač Jačina Namena A 20 A Zaključavanje/Otključavanje - Superzaključavanje.
B 10 A Zadnje svetlo za maglu.
C 40 A Grejači zadnjeg stakla i retrovizora.
D 15 A Zadnji brisač.
E 30 A Električni podizači prozora.
F 15 A Kombinovano napajanje –
Pokazivač - Autoradio -Sistem
navođenja - Klimatizacija.
