2002 BMW MOTORRAD R 1150 RS Instruktionsbok (in Swedish)

2
23
2
Säkerhetskontroll
MAXMIN
1
2

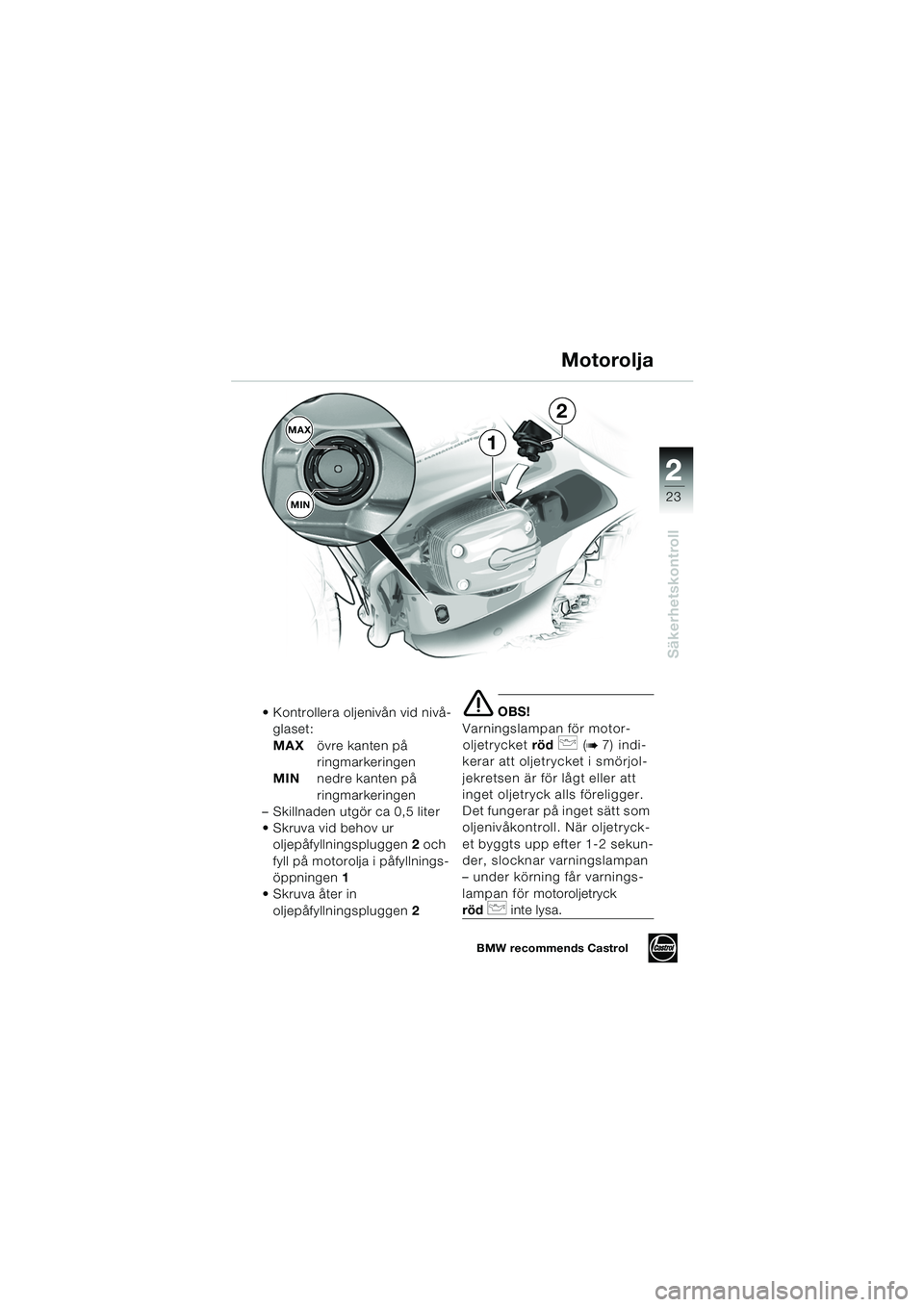

 Kontrollera oljenivån vid nivå- glaset:
MAX övre kanten på
ringmarkeringen
MIN nedre kanten på
ringmarkeringen
– Skillnaden utgör ca 0,5 liter
 Skruva vid behov ur oljepåfyllningspluggen 2 och
fyll på motorolja i påfyllnings-
öppningen 1
 Skruva åter in
oljepåfyllningspluggen 2e OBS!
Varningslampan för motor- oljetrycket röd
p (b 7) indi-
kerar att oljetrycket i smörjol-
jekretsen är för lågt eller att
inget oljetryck alls föreligger.
Det fungerar på inget sätt som
oljenivåkontroll. När oljetryck-
et byggts upp efter 1-2 sekun-
der, slocknar varningslampan
– under körning får varnings-
la mp an för motoroljetryck
rödp inte lysa.
Motorolja
BMW recommends Castrol
10rsbks2.book Seite 23 Montag, 13. Januar 2003 2:01 14

22
24
Säkerhetskontroll

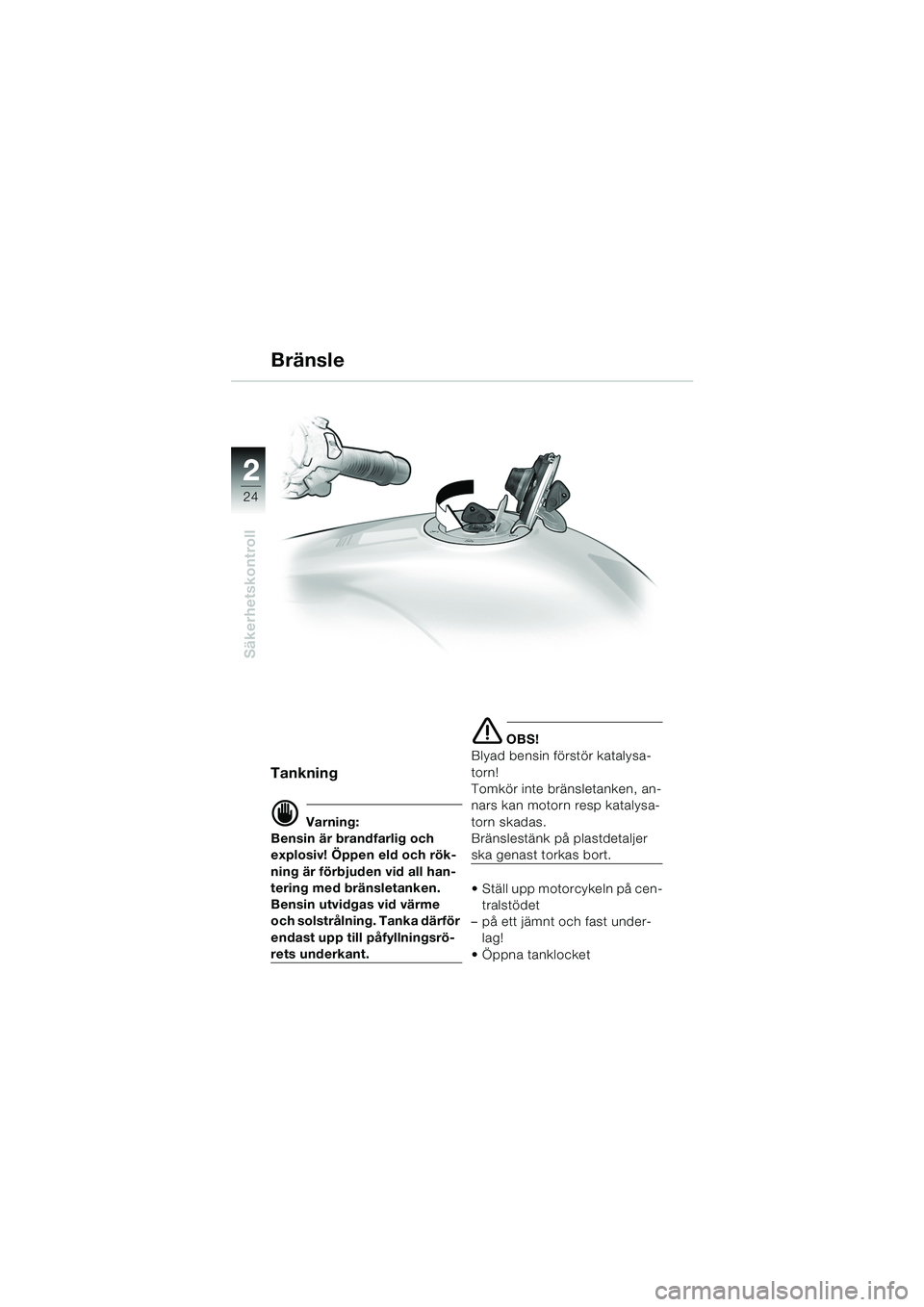

Bränsle
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysa-
torn!
Tomkör inte bränsletanken, an-
nars kan motorn resp katalysa-
torn skadas.
Bränslestänk på plastdetaljer
ska genast torkas bort.
 Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast under- lag!
 Öppna tanklocket
10rsbks2.book Seite 24 Montag, 13. Januar 2003 2:01 14

2
25
2
Säkerhetskontroll

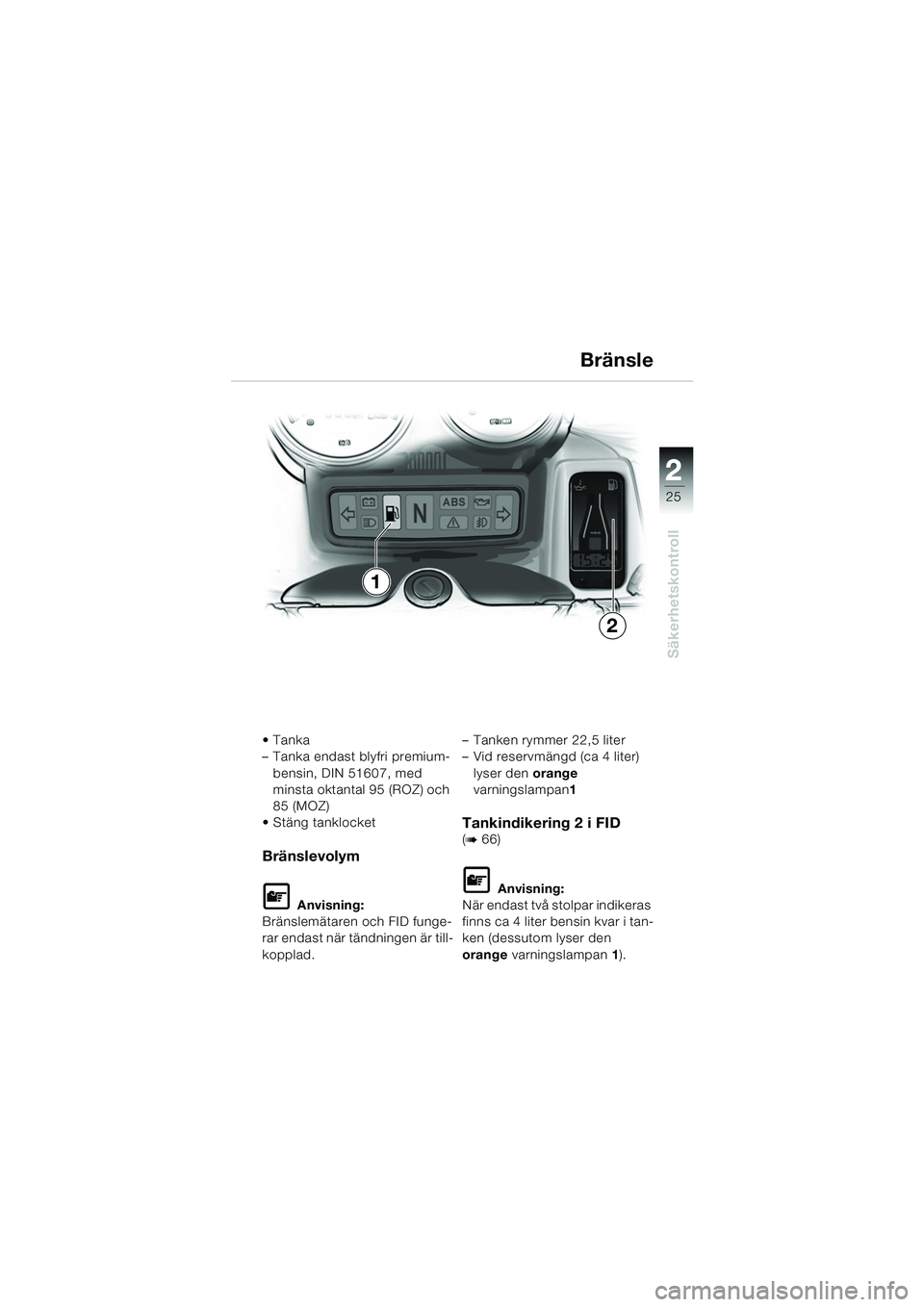

Tanka
– Tanka endast blyfri premium-bensin, DIN 51607, med
minsta oktantal 95 (ROZ) och
85 (MOZ)
Stäng tanklocket
Bränslevolym
L Anvisning:
Bränslemätaren och FID funge-
rar endast när tändningen är till-
kopplad. – Tanken rymmer 22,5 liter
– Vid reservmängd (ca 4 liter)
lyser den orange
varningslampan 1
Tankindikering 2 i FID(b 66)
L Anvisning:
När endast två stolpar indikeras
finns ca 4 liter bensin kvar i tan-
ken (dessutom lyser den
orange varningslampan 1).
Bränsle
1
2
10rsbks2.book Seite 25 Montag, 13. Januar 2003 2:01 14

22
26
Säkerhetskontroll

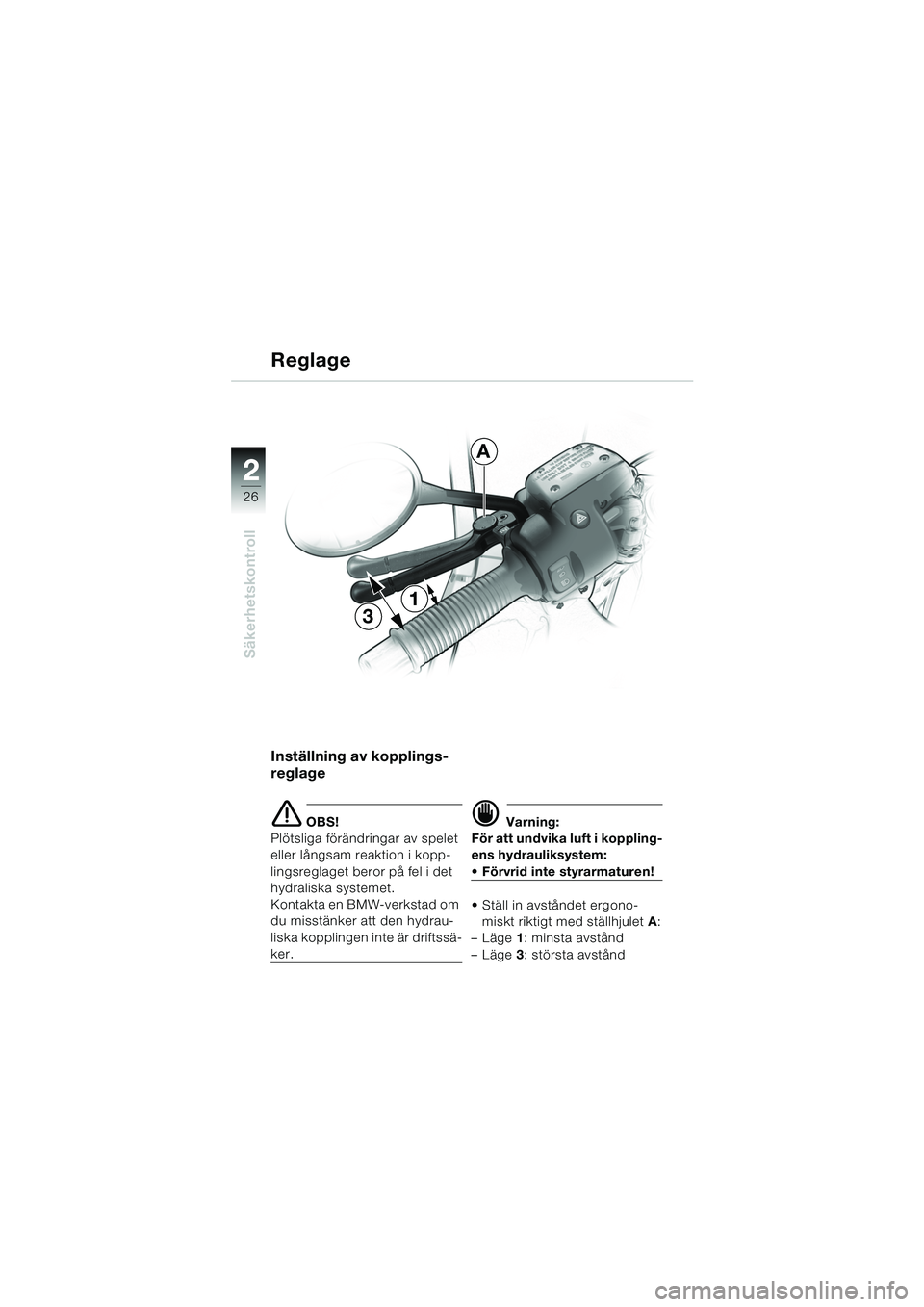

Inställning av kopplings-
reglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem:
 Förvrid inte styrarmaturen!
 Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
3
1
Reglage
A
10rsbks2.book Seite 26 Montag, 13. Januar 2003 2:01 14

2
27
2
Säkerhetskontroll
1
4
A

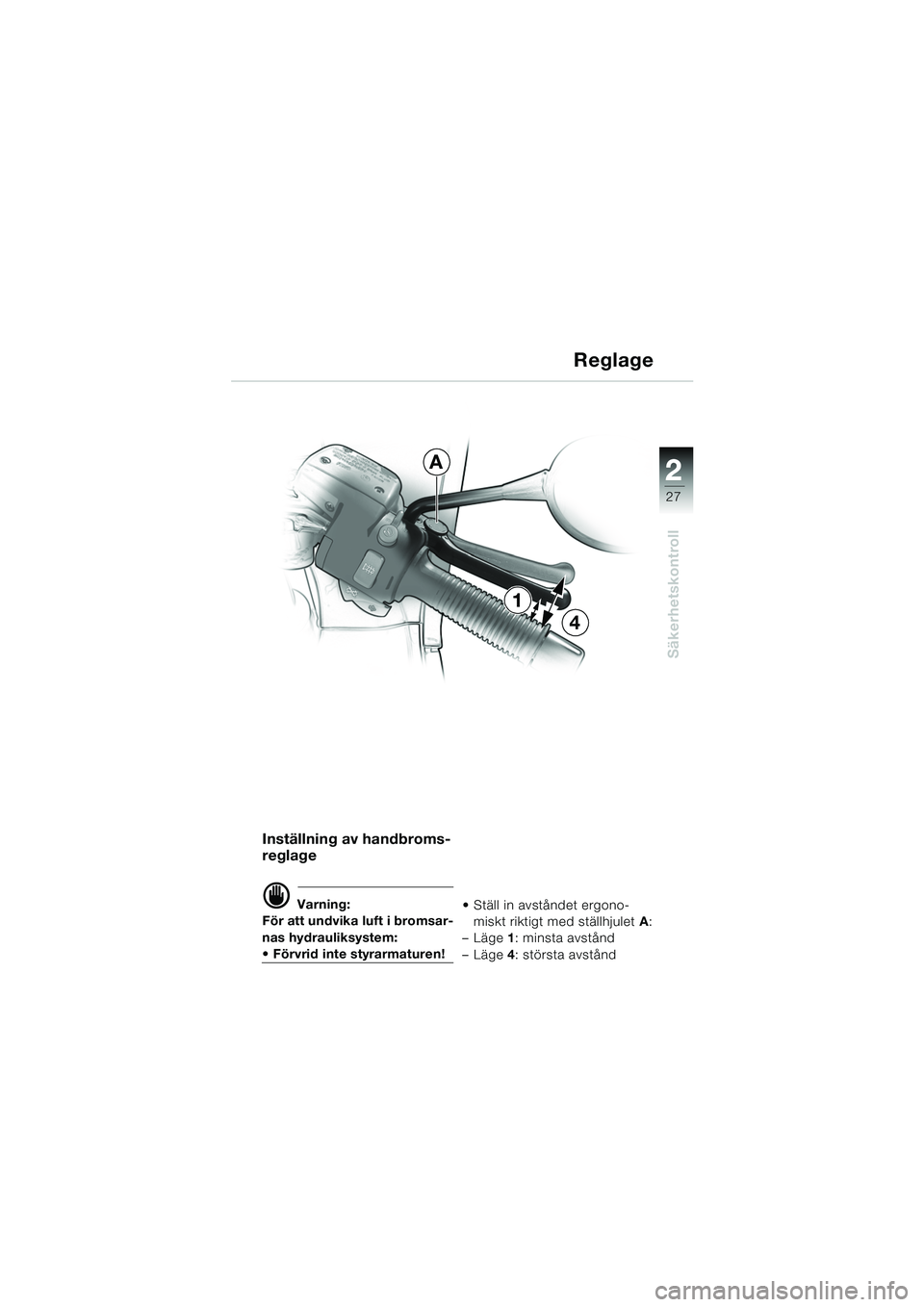

Inställning av handbroms-
reglage
d Varning:
För att undvika luft i bromsar-
nas hydrauliksystem:
 Förvrid inte styrarmaturen!  Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10rsbks2.book Seite 27 Montag, 13. Januar 2003 2:01 14

22
28
Säkerhetskontroll
Bromsar - allmänt
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10rsbks2.book Seite 28 Montag, 13. Januar 2003 2:01 14

2
29
2
Säkerhetskontroll
Bromsar - allmänt
Kontroll av bromsbelägg
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek! Bromsbeläggen slits olika bero-
ende på det personliga körsät-
tet.
För optimal säkerhet i broms-
systemet: Underskrid inte
minsta tillåtna beläggtjocklek
(b servicemanual, kapitel 2)!
10rsbks2.book Seite 29 Montag, 13. Januar 2003 2:01 14

22
30
Säkerhetskontroll
Bromsar - utan BMW integral ABS
Kontroll av bromsvätske-
nivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskenivån i fram-
eller bakhjulsbromsens ex-
pansionskärl har sjunkit un-
der MIN-markeringen
(
b 31, 32) ska bromssystemet
omedelbart kontrolleras hos
en fackverkstad och då helst
hos en BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (
b service-
manual, kapitel 1) hos en
fackverkstad - helst en BMW-
verkstad.
10rsbks2.book Seite 30 Montag, 13. Januar 2003 2:01 14
