2002 BMW MOTORRAD R 1150 RS Instruktionsbok (in Swedish)

1
Översikt och handhavande
7
1243567
98

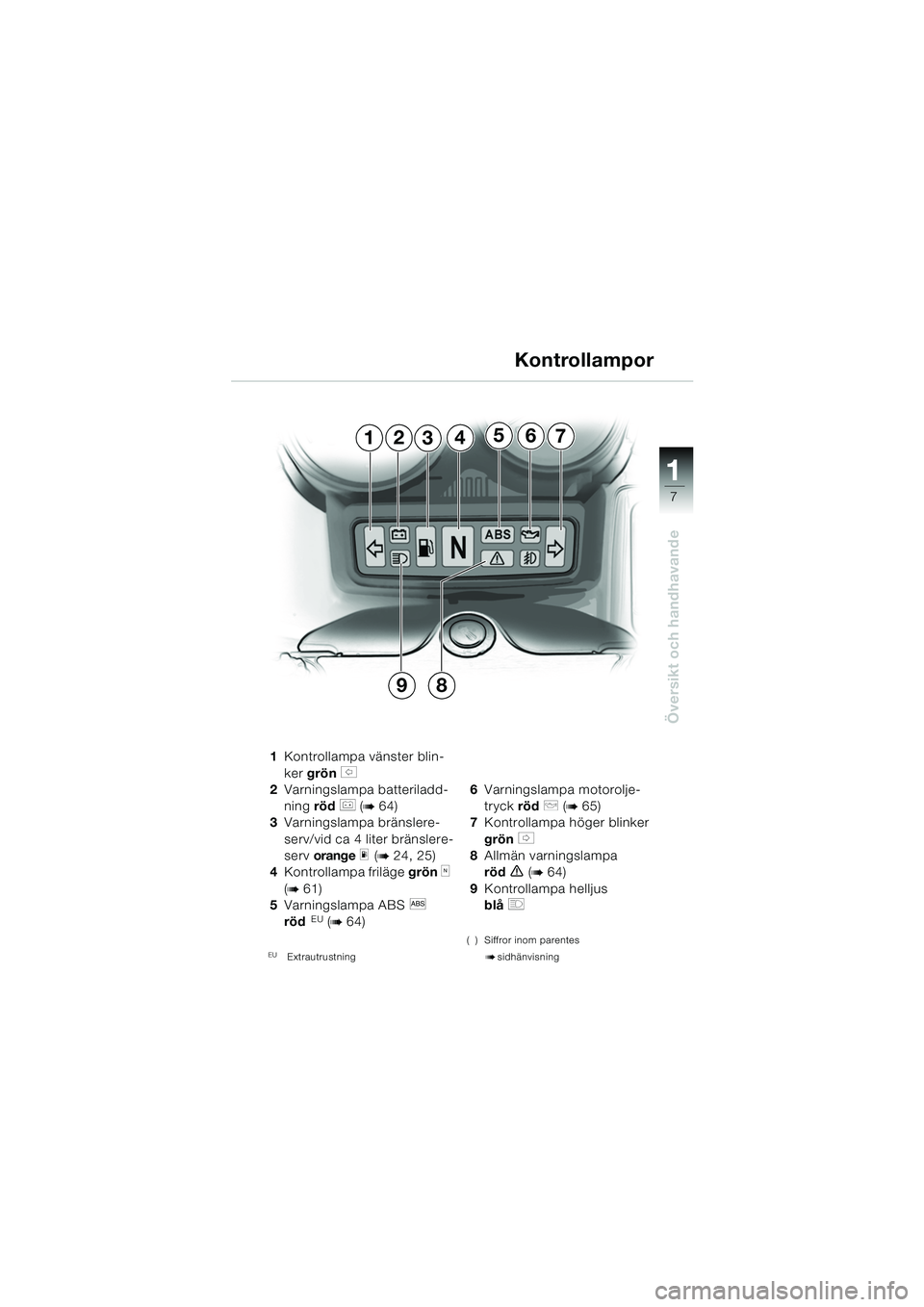

1Kontrollampa vänster blin-
ker grön
s
2 Varningslampa batteriladd-
ning röd
r (b64)
3 Varningslampa bränslere-
serv/vid ca 4 liter bränslere-
serv orange
m (b 24, 25)
4 Kontrollampa friläge grön
k
(
b61)
5 Varningslampa ABS
l
röd EU (b64)
EU Extrautrustning
6Varningslampa motorolje-
tryck röd p (
b65)
7 Kontrollampa höger blinker
grön
t
8Allmän varningslampa
röd
e (b64)
9 Kontrollampa helljus
blå
q
( ) Siffror inom parentes
bsidhänvisning
Kontrollampor
10rsbks2.book Seite 7 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
8

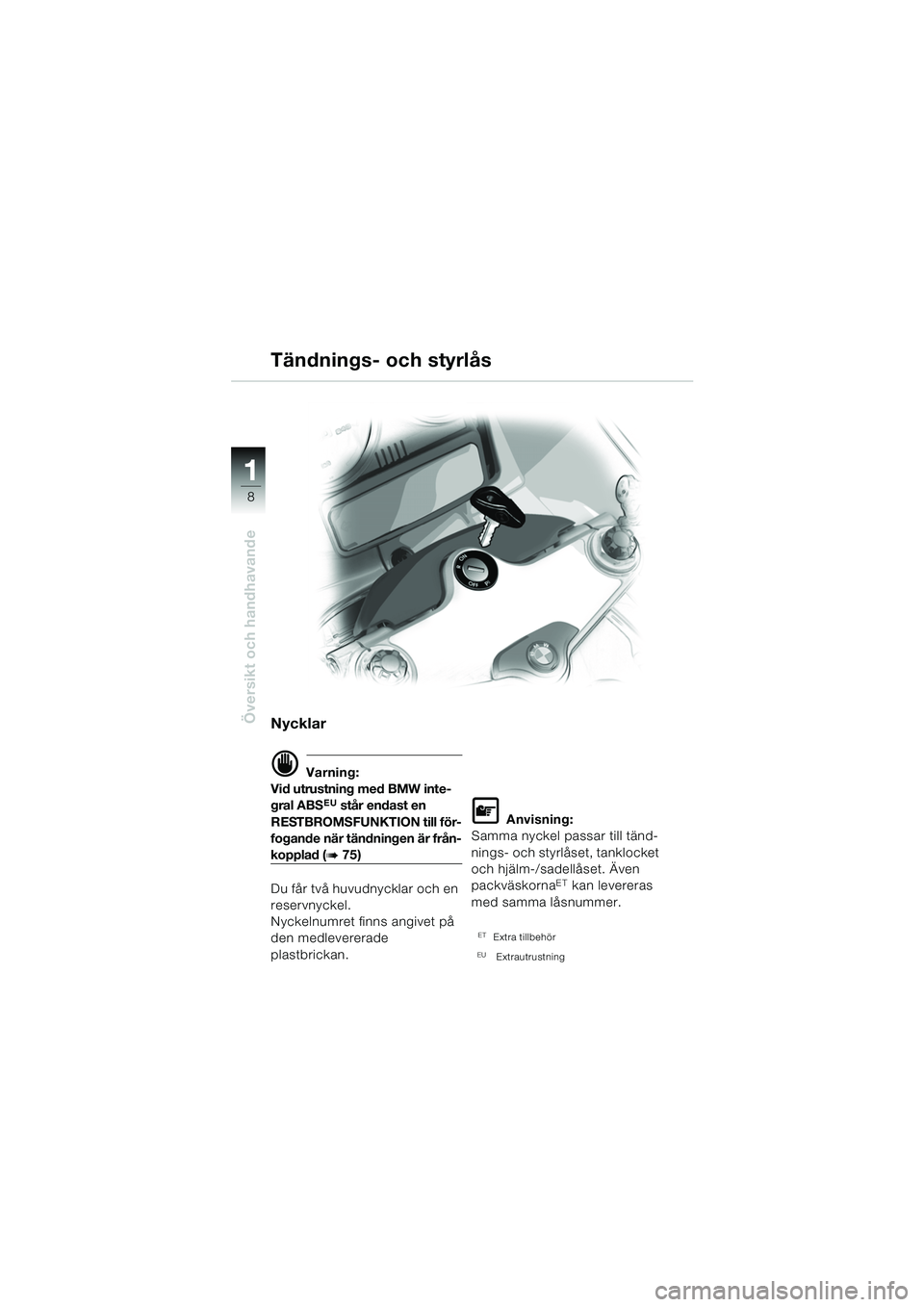

Nycklar
d Varning:
Vid utrustning med BMW inte-
gral ABS
EU står endast en
RESTBROMSFUNKTION till för-
fogande när tändningen är från-
kopplad (b75)
Du får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
L Anvisning:
Samma nyckel passar till tänd-
nings- och styrlåset, tanklocket
och hjälm-/sadellåset. Även
packväskorna
ET kan levereras
med samma låsnummer.
ETExtra tillbehör
EU Extrautrustning
Tändnings- och styrlås
10rsbks2.book Seite 8 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
9

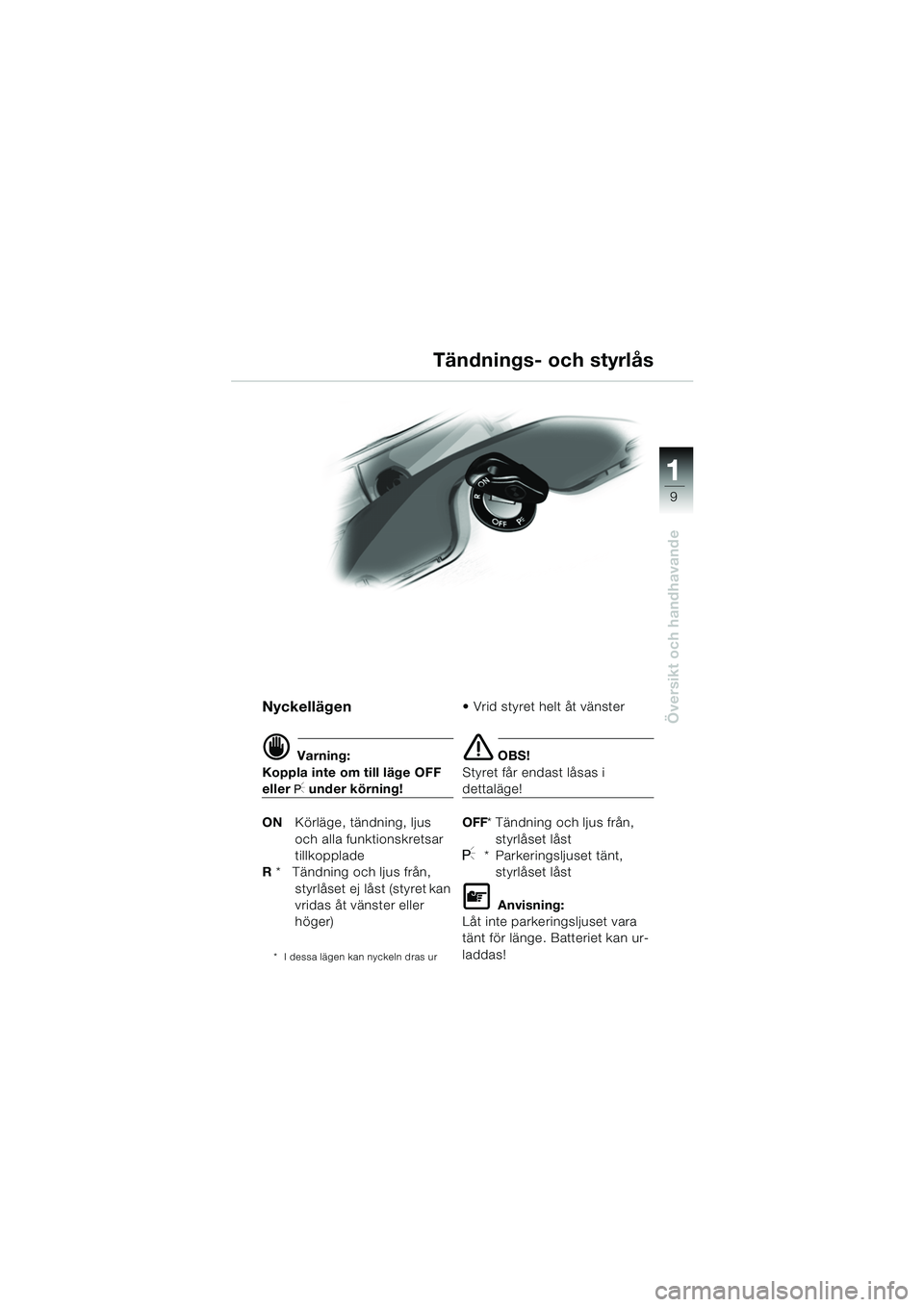

Nyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
* I dessa lägen kan nyckeln dras ur
 Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I*Parkeringsljuset tänt, styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
Tändnings- och styrlås
10rsbks2.book Seite 9 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
10
1
B
A
B
A

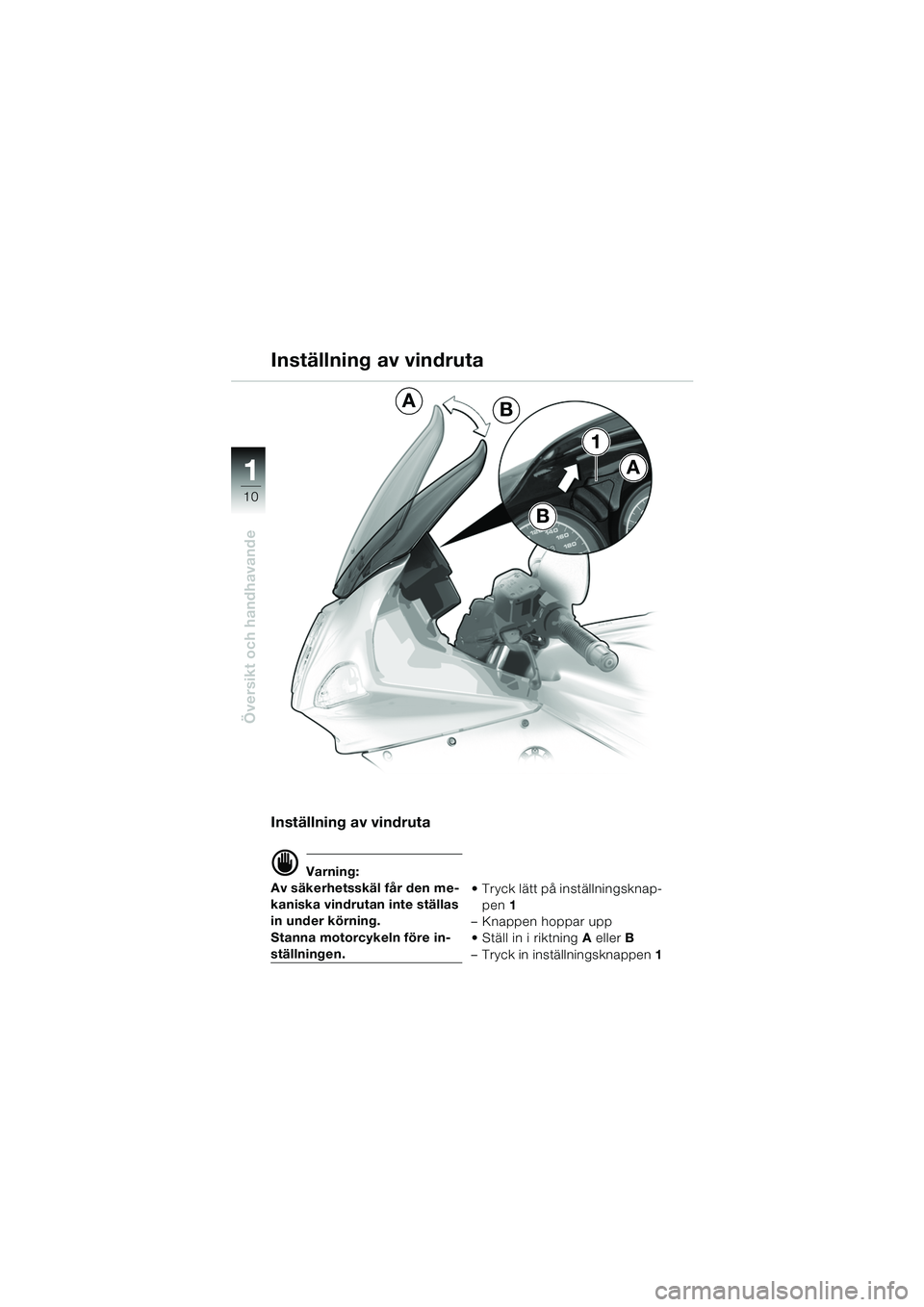

Inställning av vindruta
d Varning:
Av säkerhetsskäl får den me-
kaniska vindrutan inte ställas
in under körning.
Stanna motorcykeln före in-
ställningen.  Tryck lätt på inställningsknap-
pen 1
– Knappen hoppar upp
 Ställ in i riktning A eller B
– Tryck in inställningsknappen 1
Inställning av vindruta
10rsbks2.book Seite 10 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
11

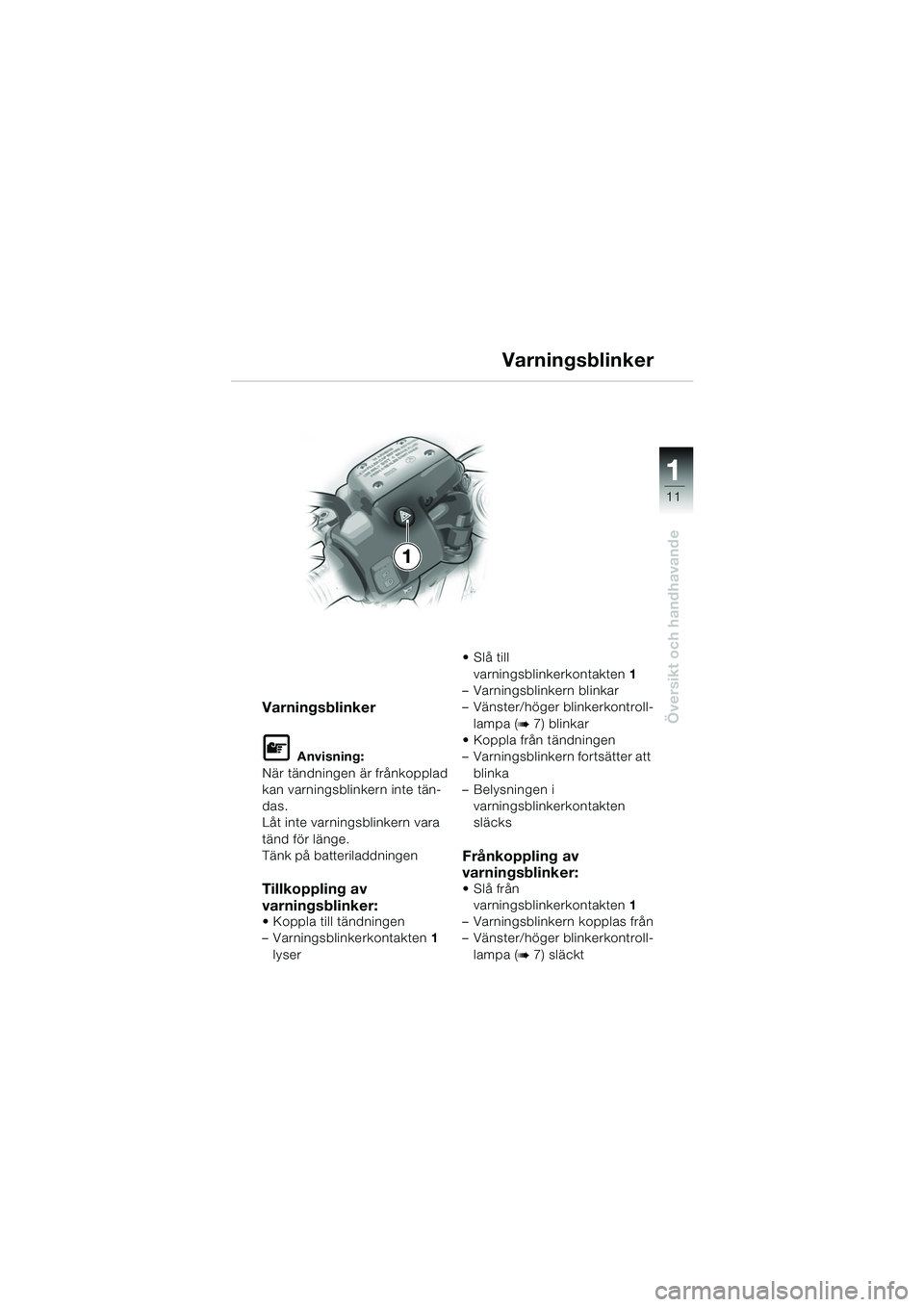

Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
 Koppla till tändningen
– Varningsblinkerkontakten 1
lyser  Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b7) blinkar
 Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
– Belysningen i
varningsblinkerkontakten
släcks
Frånkoppling av
varningsblinker:
Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger blinkerkontroll- lampa (
b7) släckt
Varningsblinker
1
10rsbks2.book Seite 11 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
12

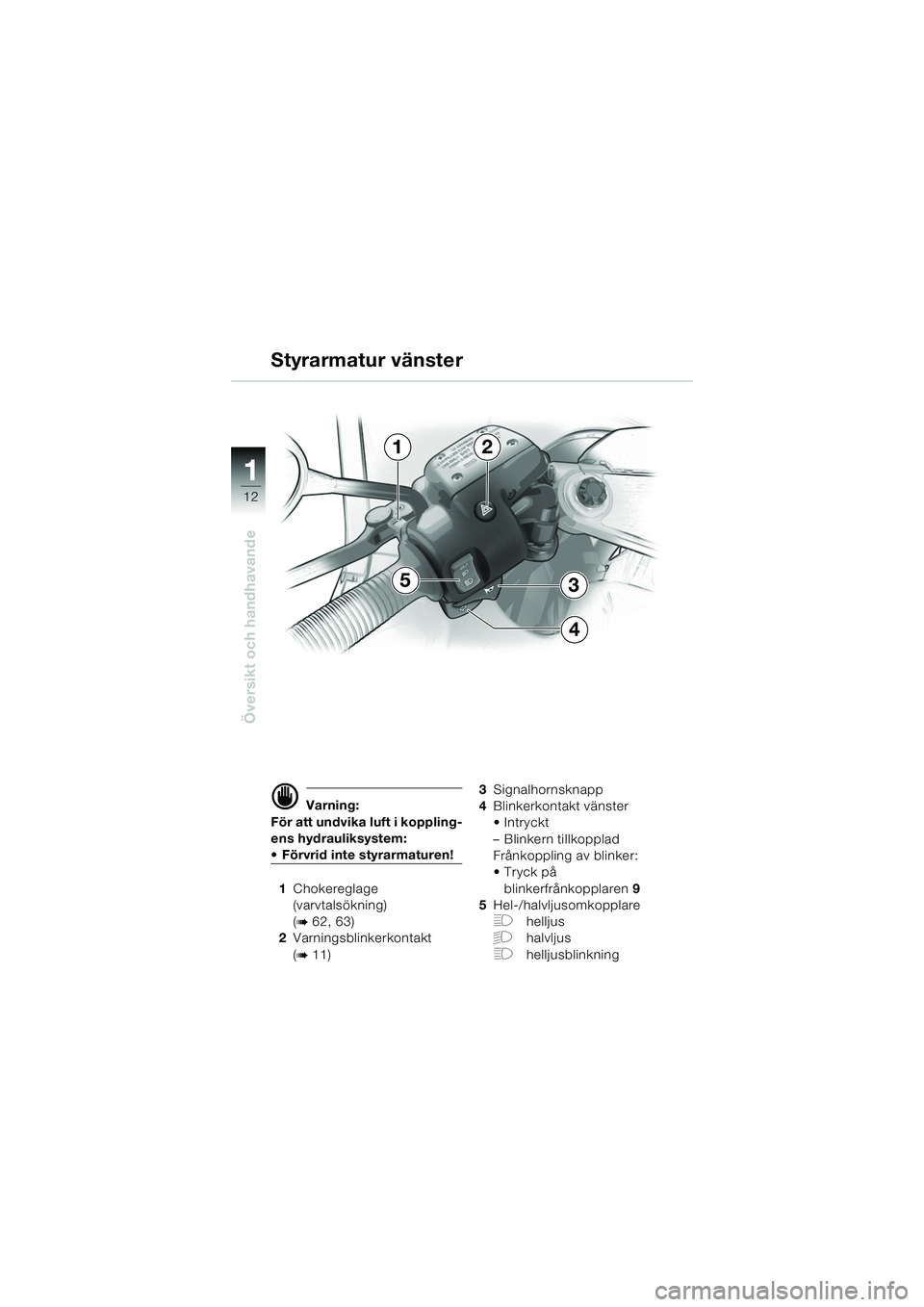

d Varning:
För att undvika luft i koppling-
ens hydrauliksystem:
 Förvrid inte styrarmaturen!
1 Chokereglage
(varvtalsökning)
(
b 62, 63)
2 Varningsblinkerkontakt
(
b11) 3
Signalhornsknapp
4 Blinkerkontakt vänster
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
Tryck på
blinkerfrånkopplaren 9
5 Hel-/halvljusomkopplare
Fhelljus
Ghalvljus
Fhelljusblinkning
Styrarmatur vänster
5
4
3
12
10rsbks2.book Seite 12 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
13
678
109

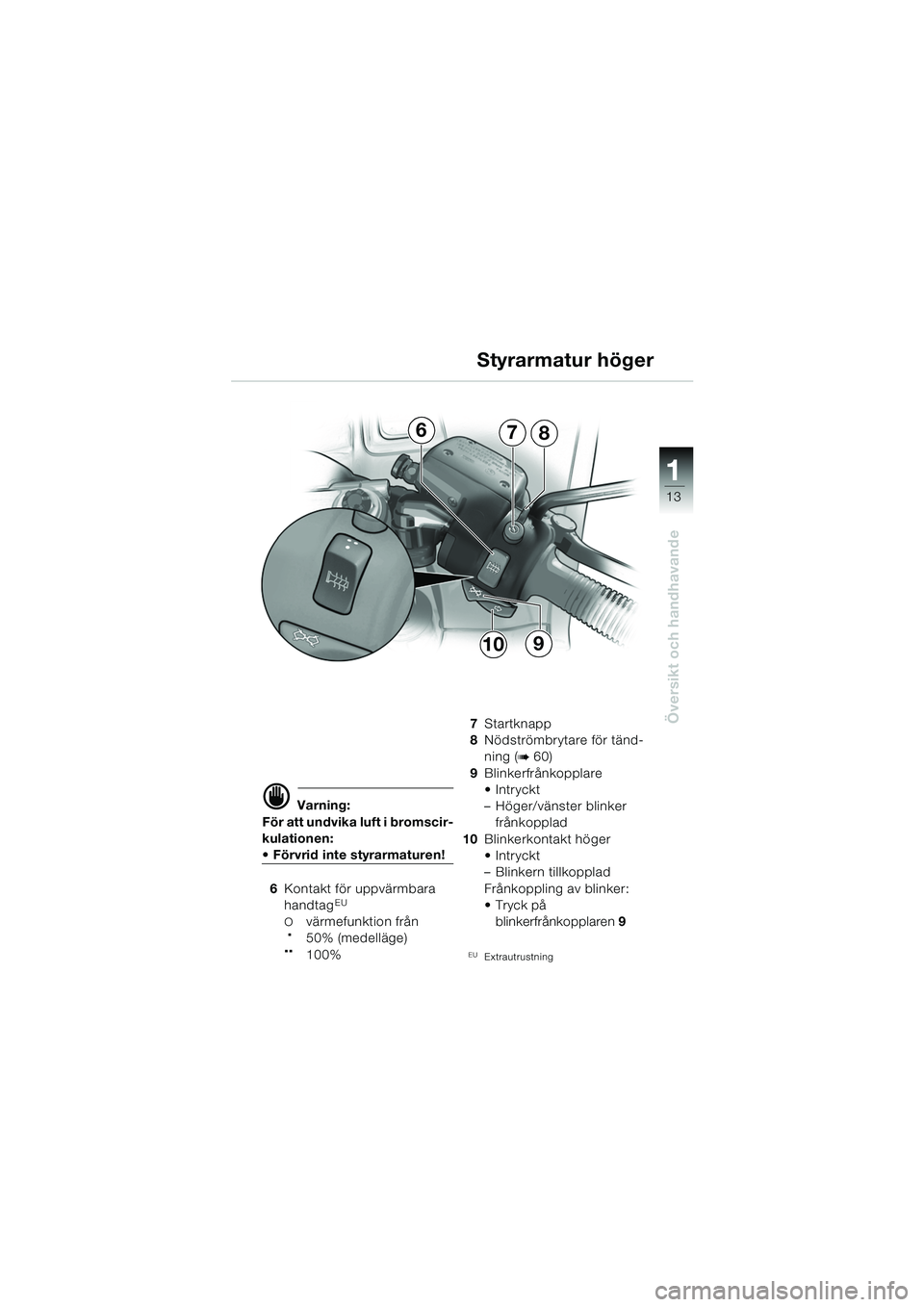

d Varning:
För att undvika luft i bromscir-
kulationen:
 Förvrid inte styrarmaturen!
6 Kontakt för uppvärmbara
handtag
EU
Ovärmefunktion från
.50% (medelläge)..100% 7
Startknapp
8 Nödströmbrytare för tänd-
ning (
b60)
9 Blinkerfrånkopplare
Intryckt
– Höger/vänster blinker
frånkopplad
10 Blinkerkontakt höger
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
Tryck på
blinkerfrånkopplaren 9
EUExtrautrustning
Styrarmatur höger
10rsbks2.book Seite 13 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
14

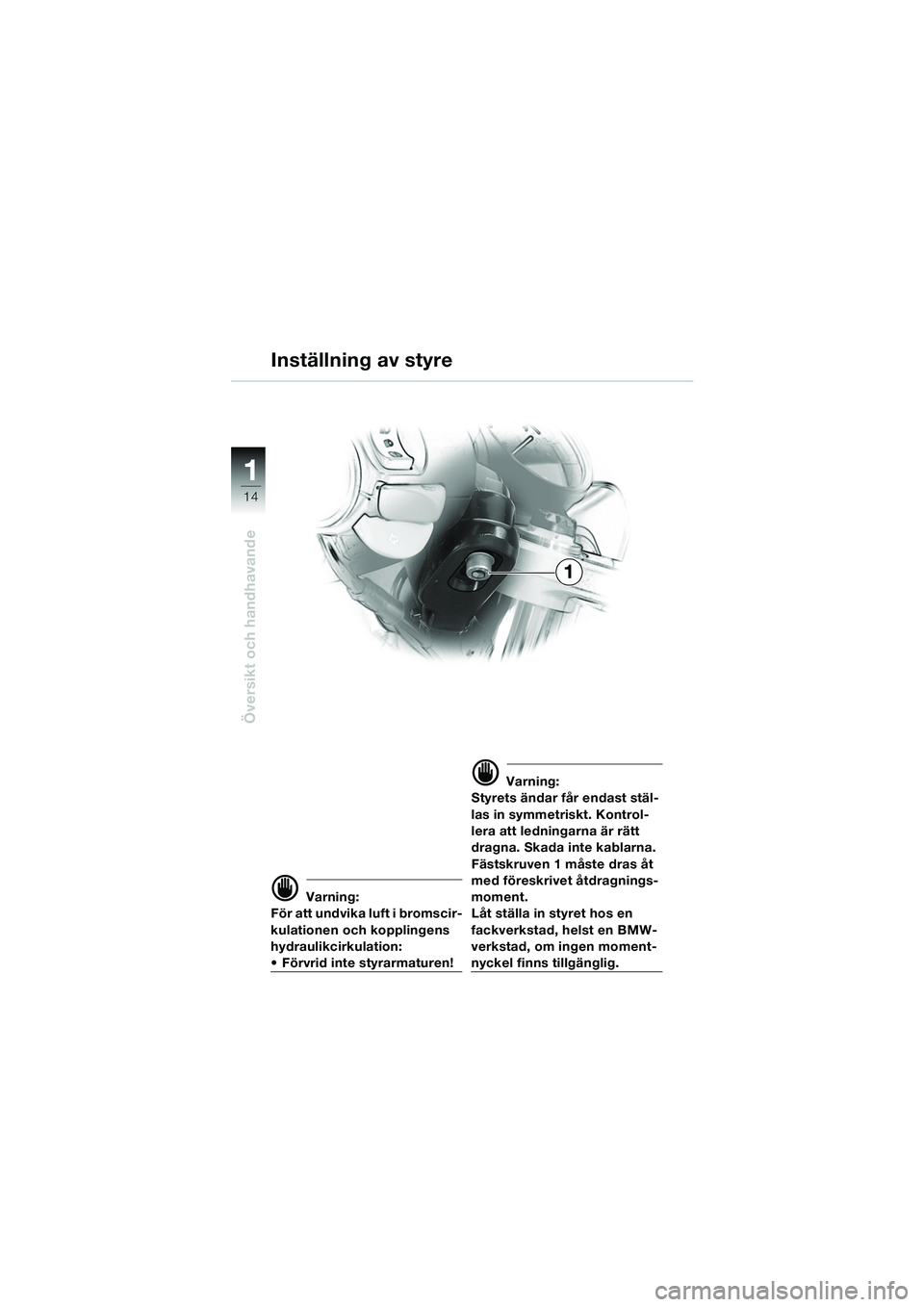

d Varning:
För att undvika luft i bromscir-
kulationen och kopplingens
hydraulikcirkulation:
 Förvrid inte styrarmaturen!
d Varning:
Styrets ändar får endast stäl-
las in symmetriskt. Kontrol-
lera att ledningarna är rätt
dragna. Skada inte kablarna.
Fästskruven 1 måste dras åt
med föreskrivet åtdragnings-
moment.
Låt ställa in styret hos en
fackverkstad, helst en BMW-
verkstad, om ingen moment-
nyckel finns tillgänglig.
Inställning av styre
1
10rsbks2.book Seite 14 Montag, 13. Januar 2003 2:01 14
