Start – körning – parkering
EUExtrautrustning
Allmän
varningslamp
ae Varnings-
lampa
ABS
l /
brake failure Störning
släckt lyser konstant Endast RESTBROMSFUNKTION i båda bromskretsarna (
b75)
släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (
b76)
släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b75)
Självdiagnosen inte avslutad (b76)
lyser konstant släckt Bak-/bromsljus defekt (
b servicemanual, kapitel 2)
lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (
b74)
lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b75)
omväxlande
1 Hz-blinkning omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW integral ABS.
Genomför följande kontroller på motorcykeln:
– Tändning från, finns bromstryck i
bromshandtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrinn- ande bromsvätska?
Vid negatvit provresultat är bromssyste-
met defekt.
Omväxlande
4 Hz-blinkning Omväxlande
4 Hz-blinkningVätskenivå i BMW Integral ABS för låg,
genomför ovan nämnda provningar.
I minst en bromskrets finns endast REST-
BROMSFUNKTION (
b75)
d Varning:
Kör inte om du misstänker att
bromssystemet inte är driftssäkert.

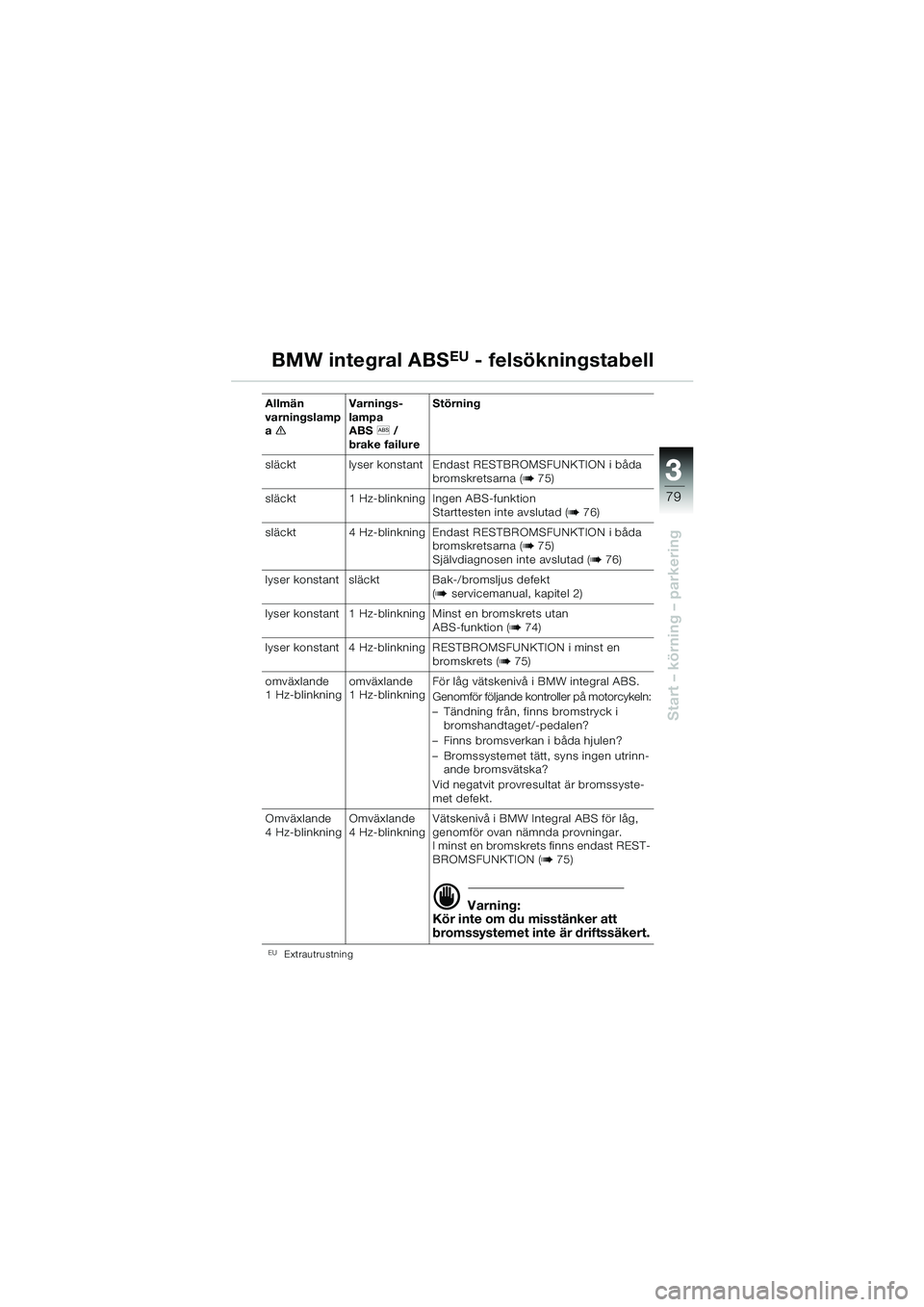

BMW integral ABSEU - felsökningstabell
