2002 BMW MOTORRAD R 1150 RS Instruktionsbok (in Swedish)

1
Översikt och handhavande
15

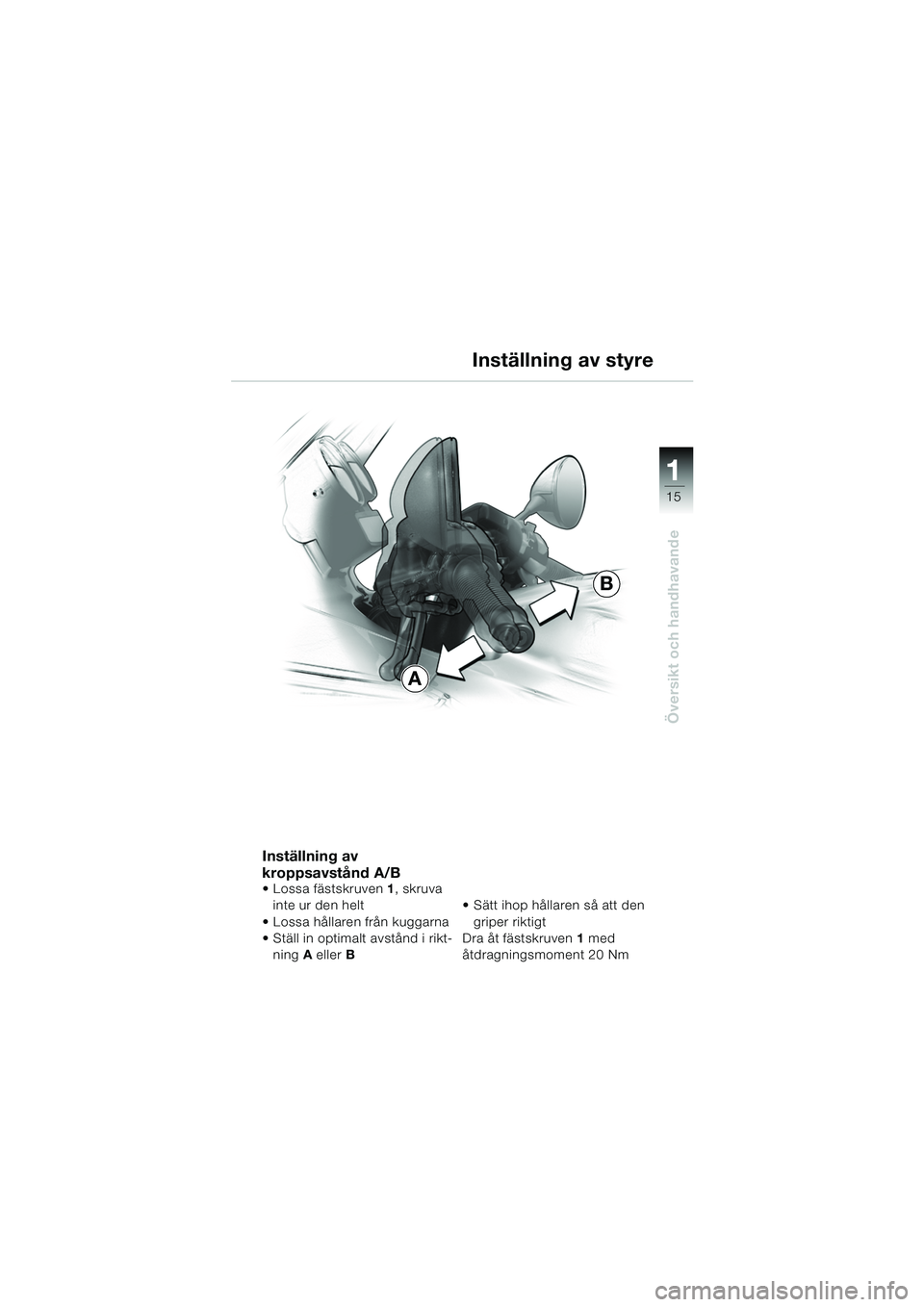

Inställning av styre
A
B
Inställning av
kroppsavstånd A/B
 Lossa fästskruven1, skruva
inte ur den helt
 Lossa hållaren från kuggarna
 Ställ in optimalt avstånd i rikt- ning A eller B  Sätt ihop hållaren så att den
griper riktigt
Dra åt fästskruven 1 med
åtdragningsmoment 20 Nm
10rsbks2.book Seite 15 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
16

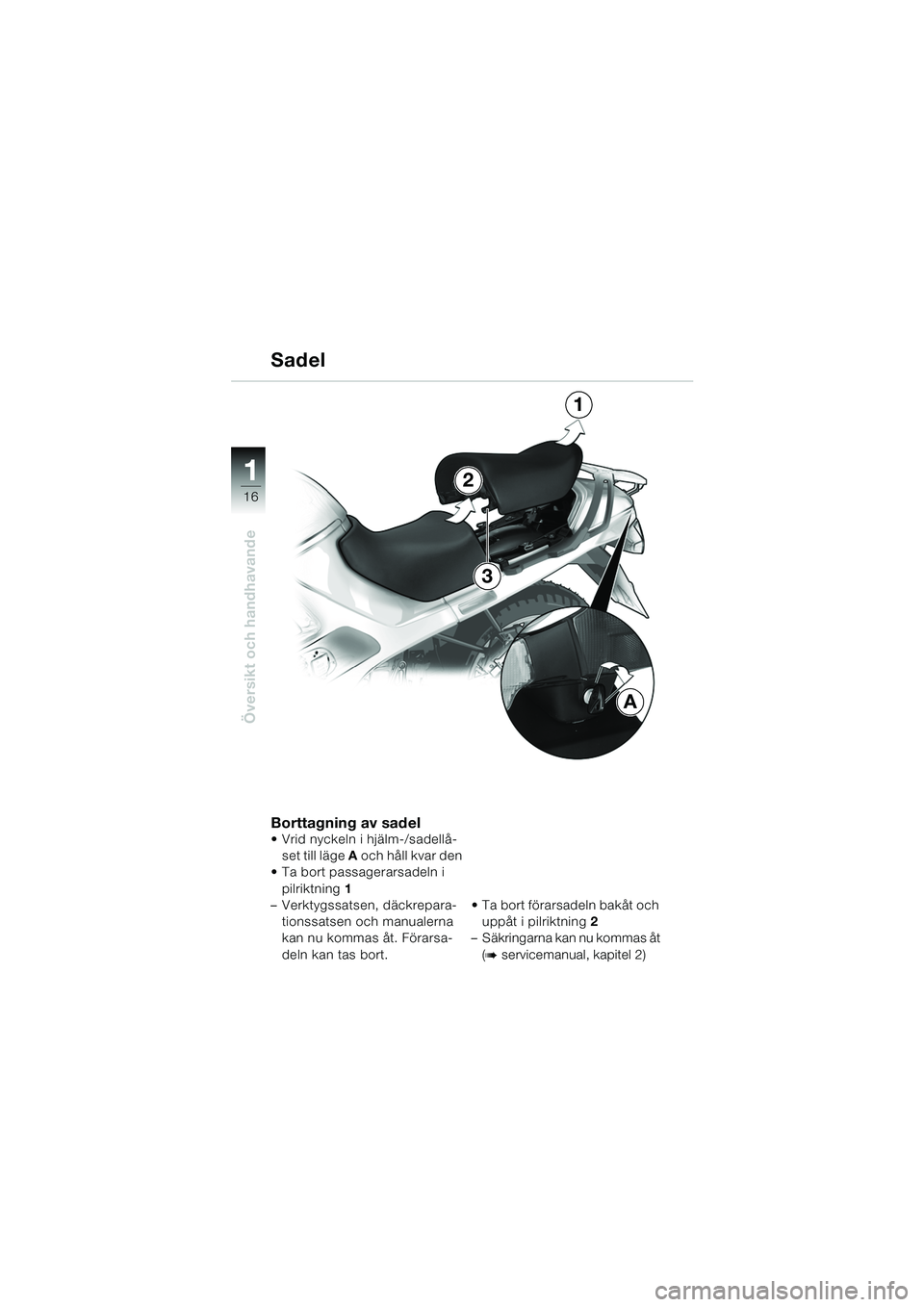

Borttagning av sadel Vrid nyckeln i hjälm-/sadellå-set till läge A och håll kvar den
 Ta bort passagerarsadeln i
pilriktning 1
– Verktygssatsen, däckrepara-
tionssatsen och manualerna
kan nu kommas åt. Förarsa-
deln kan tas bort.  Ta bort förarsadeln bakåt och
uppåt i pilriktning 2
– Säkringarna kan nu kommas åt
(
b servicemanual, kapitel 2)
A
2
1
Sadel
3
10rsbks2.book Seite 16 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
17
AB
C

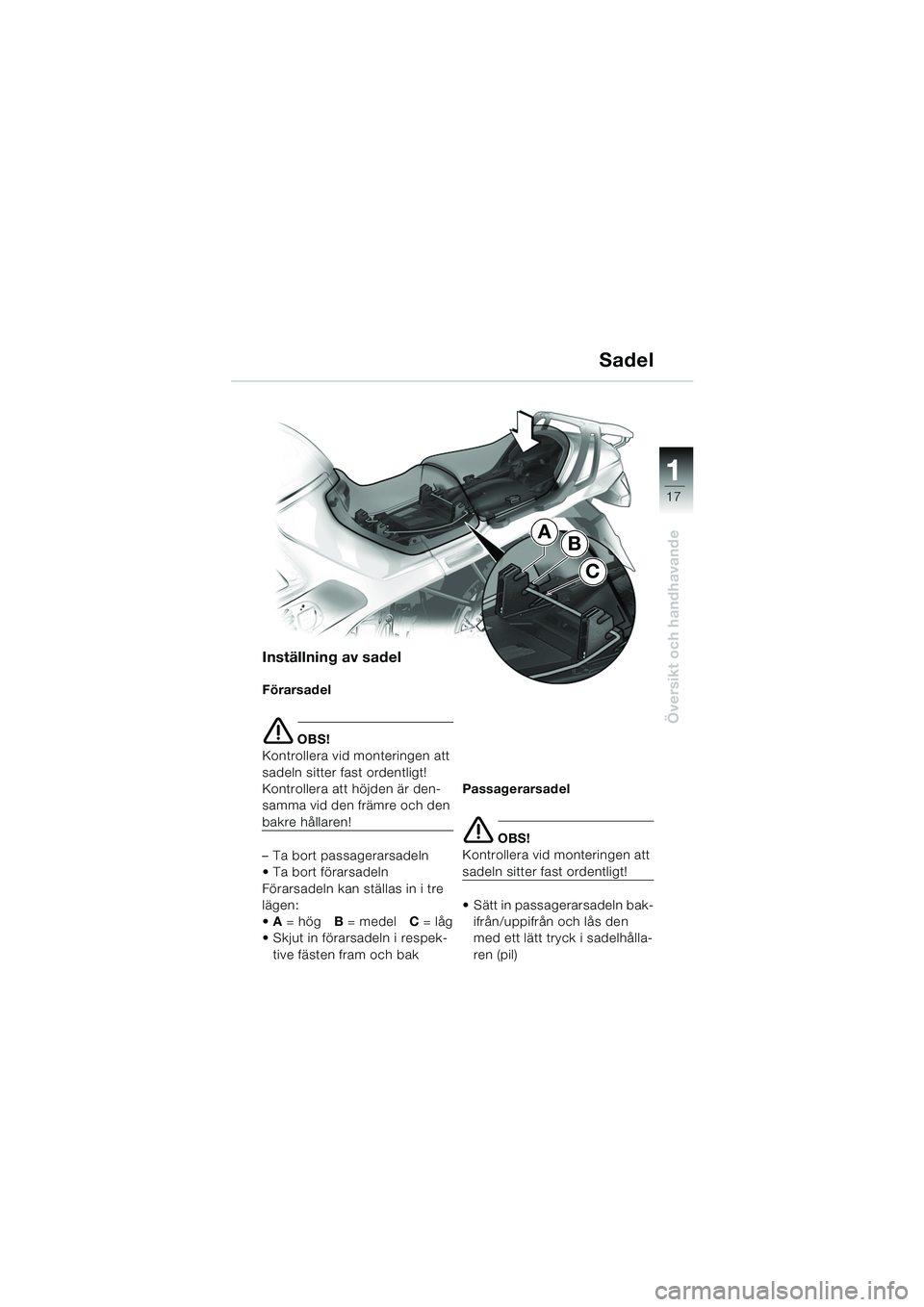

Inställning av sadel
Förarsadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
Kontrollera att höjden är den-
samma vid den främre och den
bakre hållaren!
– Ta bort passagerarsadeln
 Ta bort förarsadeln
Förarsadeln kan ställas in i tre
lägen:
 A = hög B = medel C = låg
 Skjut in förarsadeln i respek-
tive fästen fram och bak Passagerarsadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
 Sätt in passagerarsadeln bak- ifrån/uppifrån och lås den
med ett lätt tryck i sadelhålla-
ren (pil)
Sadel
10rsbks2.book Seite 17 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
18
A
3
2
1
d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max vardera 10 kg!
Med systemväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppning av packväska
 Vrid nyckeln i väsklåset till läge A
 Fäll upp bärhandtaget 1 och
låsanordningen 2
– De båda kontrollfönstren 3 blir
röda
 Öppna packväskan
Stängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge
A innan bärhandtaget 1 resp
låsanordningen 2 fälls ned.
 Vrid nyckeln i väsklåset till läge A
 Fäll ned låsanordningen 2 och
bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
 Lås och dra ur nyckeln
ETExtra tillbehör
PackväskorET
10rsbks2.book Seite 18 Montag, 13. Januar 2003 2:01 14

1
Översikt och handhavande
19

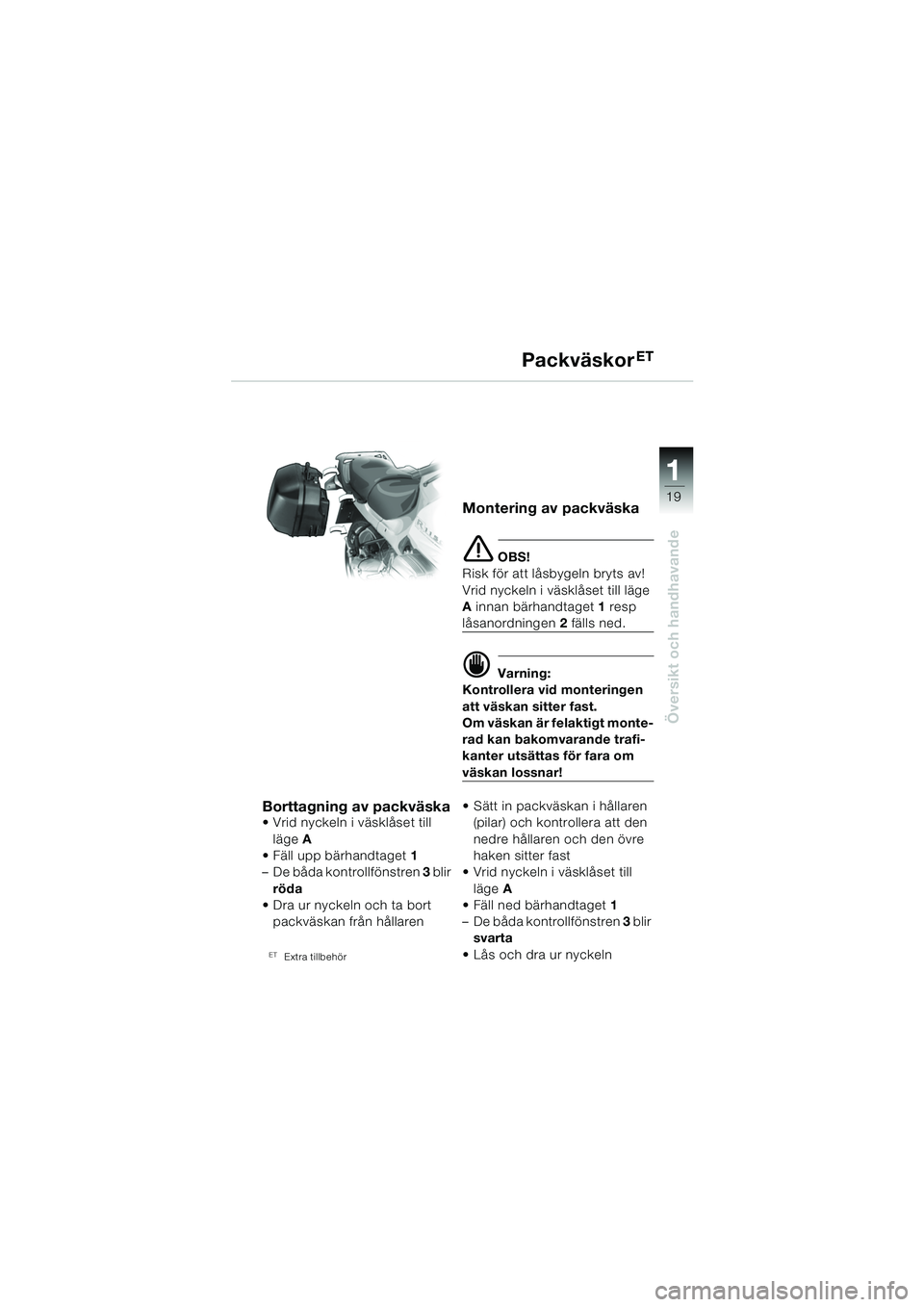

Borttagning av packväska Vrid nyckeln i väsklåset till läge A
 Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3 blir
röda
 Dra ur nyckeln och ta bort
packväskan från hållaren
ETExtra tillbehör
Montering av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge
A innan bärhandtaget 1 resp
låsanordningen 2 fälls ned.
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt monte-
rad kan bakomvarande trafi-
kanter utsättas för fara om
väskan lossnar!
 Sätt in packväskan i hållaren (pilar) och kontrollera att den
nedre hållaren och den övre
haken sitter fast
 Vrid nyckeln i väsklåset till
läge A
 Fäll ned bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
 Lås och dra ur nyckeln
PackväskorET
10rsbks2.book Seite 19 Montag, 13. Januar 2003 2:01 14

22
20

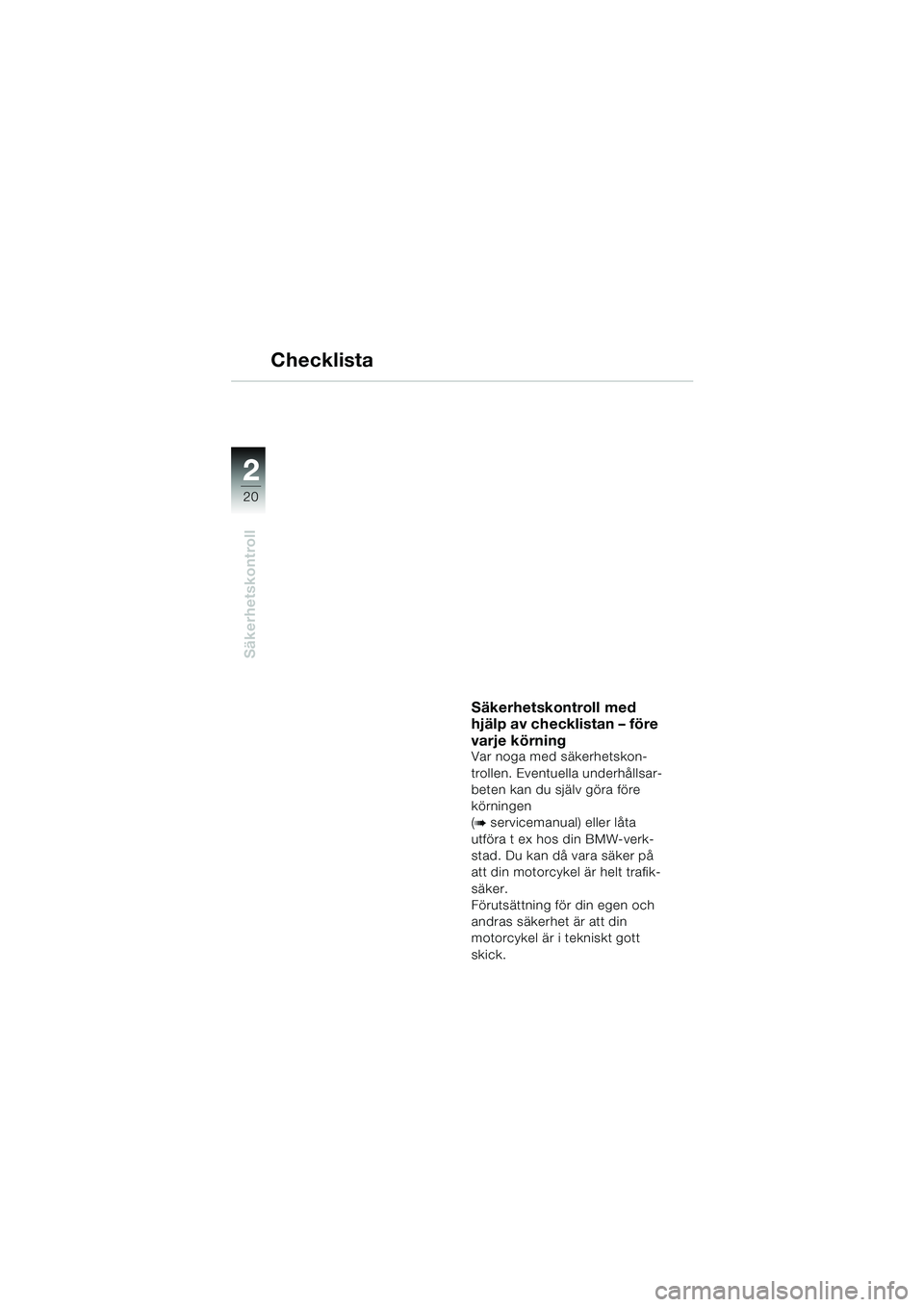

Säkerhetskontroll
Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten kan du själv göra före
körningen
(
b servicemanual) eller låta
utföra t ex hos din BMW-verk-
stad. Du kan då vara säker på
att din motorcykel är helt trafik-
säker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
10rsbks2.book Seite 20 Montag, 13. Januar 2003 2:01 14

2
21
2

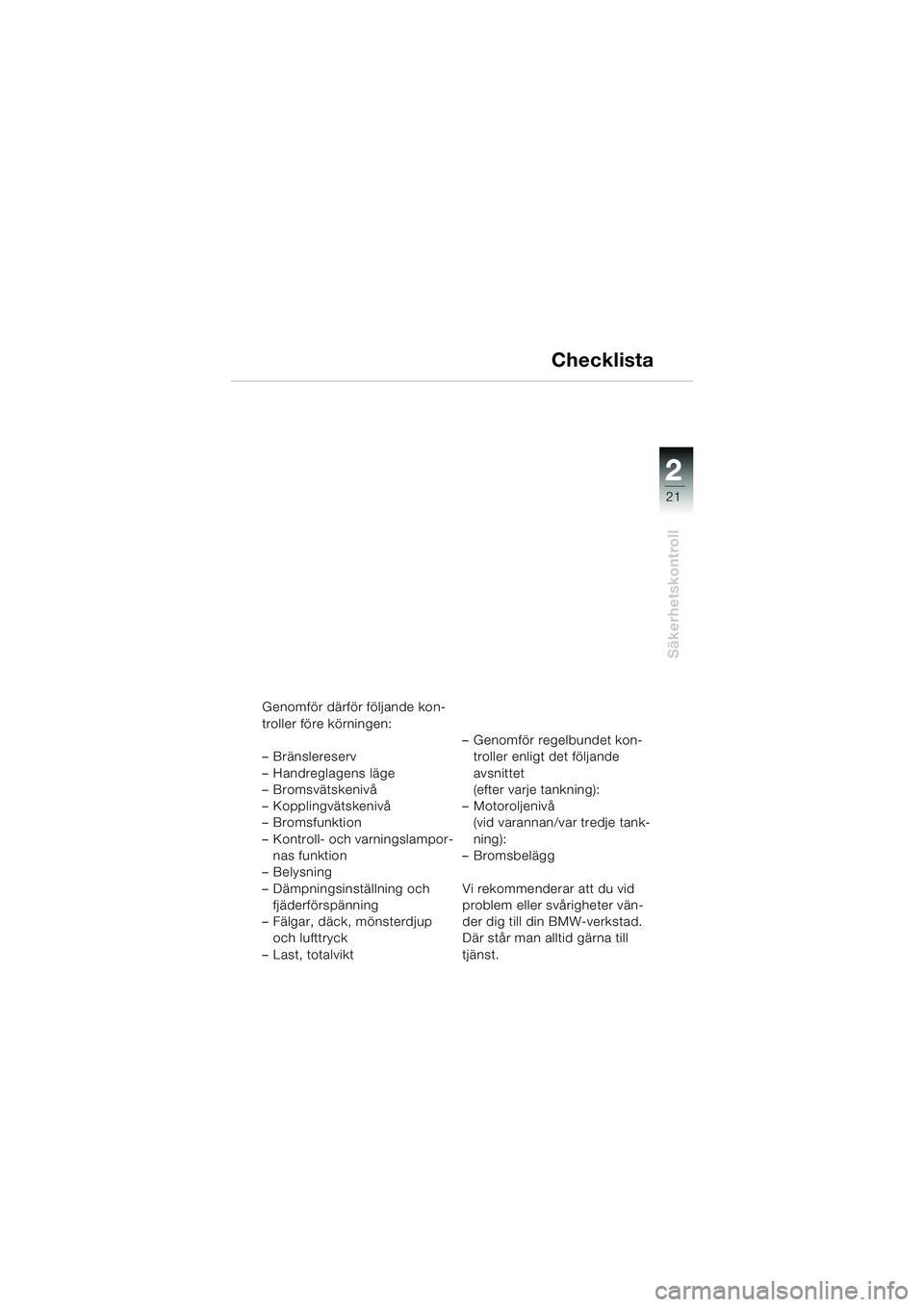

Säkerhetskontroll
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Handreglagens läge
–Bromsvätskenivå
– Kopplingvätskenivå
– Bromsfunktion
– Kontroll- och varningslampor-nas funktion
– Belysning
– Dämpningsinställning och fjäderförspänning
– Fälgar, däck, mönsterdjup och lufttryck
– Last, totalvikt – Genomför regelbundet kon-
troller enligt det följande
avsnittet
(efter varje tankning):
– Motoroljenivå (vid varannan/var tredje tank-
ning):
–Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
Checklista
10rsbks2.book Seite 21 Montag, 13. Januar 2003 2:01 14

22
22
Säkerhetskontroll

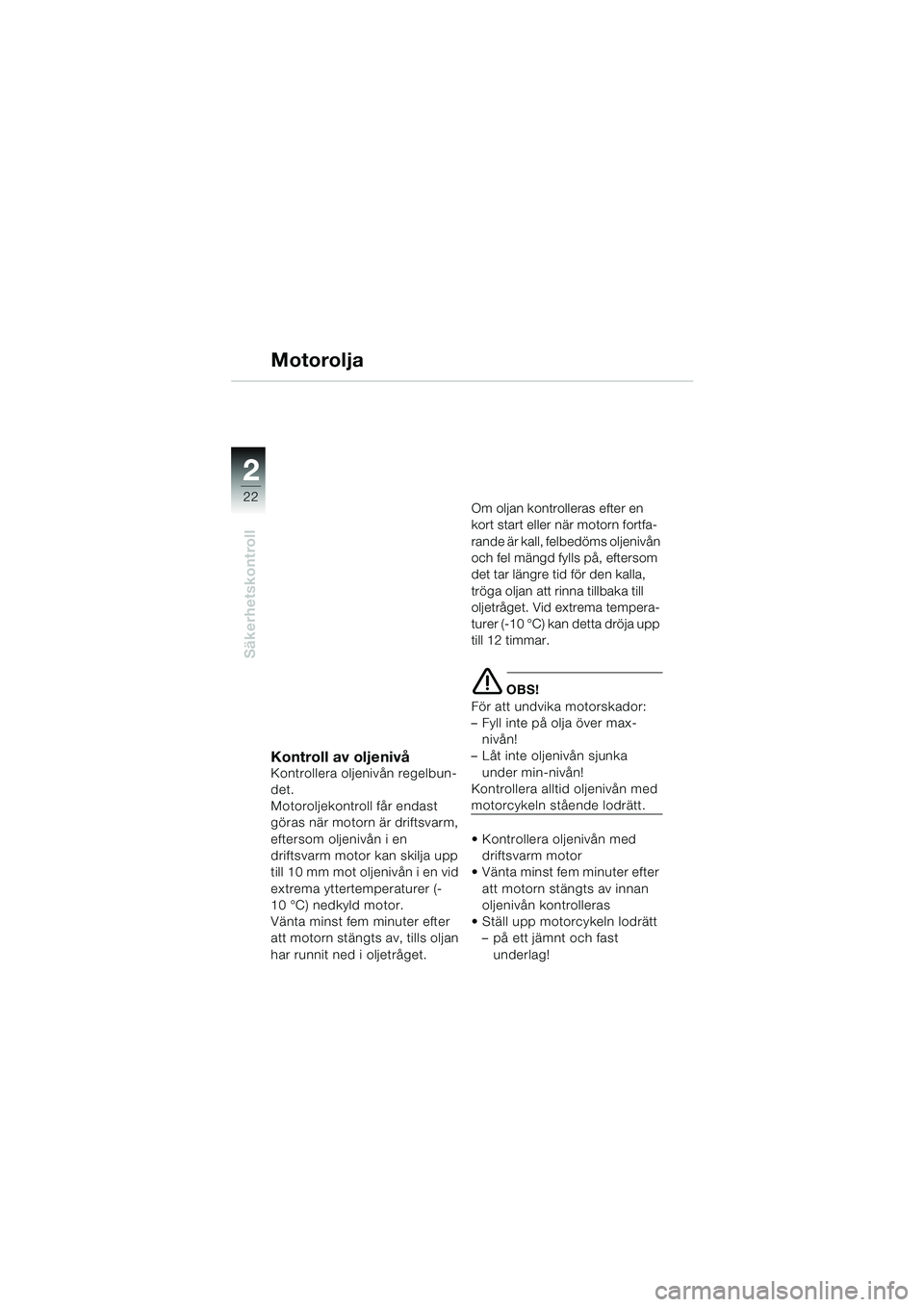

Motorolja
Kontroll av oljenivåKontrollera oljenivån regelbun-
det.
Motoroljekontroll får endast
göras när motorn är driftsvarm,
eftersom oljenivån i en
driftsvarm motor kan skilja upp
till 10 mm mot oljenivån i en vid
extrema yttertemperaturer (-
10 °C) nedkyld motor.
Vänta minst fem minuter efter
att motorn stängts av, tills oljan
har runnit ned i oljetråget.Om oljan kontrolleras efter en
kort start eller när motorn fortfa-
rande är kall, felbedöms oljenivån
och fel mängd fylls på, eftersom
det tar längre tid för den kalla,
tröga oljan att rinna tillbaka till
oljetråget. Vid extrema tempera-
turer (-10 °C) kan detta dröja upp
till 12 timmar.
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
 Kontrollera oljenivån med driftsvarm motor
 Vänta minst fem minuter efter
att motorn stängts av innan
oljenivån kontrolleras
 Ställ upp motorcykeln lodrätt – på ett jämnt och fast
underlag!
10rsbks2.book Seite 22 Montag, 13. Januar 2003 2:01 14
