Informações gerais e comandos
A
7
12354
8
B6
1Luz de controle pisca esquerdo
verde
s
2 Luz de advertência da corrente de
carga da bateria vermelha
r
(
b 62)
3 Luz de controle Luz alta
azul
q
4Luz de controle alavanca de
mudança em ponto morto verde
k (b 59)
5 Luz de controle pisca direito
verde
t

6 Relógio
Ajuste pressionando,com a ponta
de uma esferográfica ou objeto
semelhante, ponto A(minutos) ou
o ponto B (horas)
7 Luz de advertência, generalidades
vermelha
e (b 62)
8 Luzes de advertência ABS
l EE
vermelha (
b 62)
( ) Número entre parênteses bpágina com
esclarecimentos
EEEquipamento especial
Campo das luzes de controle
10sbkb6.bk.fm Seite 7 Montag, 23. Januar 2006 3:57 15

11
8
Informações gerais e comandos
Chaves do veículoVocê recebe duas chaves principais e
uma chave de reserva.
A etiqueta plástica fornecida,
informa o número da chave.
AEAcessório especial
EEEquipamento especial
L Indicação:
A ignição e a trava do guidão, a tampa
do tanque e a fech adura do capacete/do
banco se abrem com a mesma chave. A
pedido, pode-se usar a mesma chave
também para as maletas System
AE.
d Advertência:
Com o BMW Integral ABSEE qu-
ando a ignição está desligada,
está disponível somente a FUN-
ÇÃO DE FREADA RESÍDUA (
b
71)
Ignição e trava do guidão
10sbkb6.bk.fm Seite 8 Montag, 23. Januar 2006 3:57 15

11
9
Informações gerais e comandos
Ignição e trava do guidão
Posições
da chave
d Advertência:
Durante a rodagem, nunca
comutar a chave para a po-
sição OFF ou I!
ON Posição de funciona-
mento, ignição, luz e cir-
cuitos funcionais ligados
R * Ignição e luzes
desligadas, trava do
guidão não bloqueada
(guidão com virada livre
para a esquerda ou para a
direita)
* A chave pode ser removida nestas
posições
• Girar o guidão até o batente na esquerda
e Atenção:
Travar o guidão somente nesta
posição
OFF * Ignição e luzes desliga-
das, trava do guidão
engatada
I* Luz de estacionamento acesa, trava do guidão
engatada
L Indicação:
Luz de estacionamento acesa
só por período limitado.
Controlar a carga da bateria!
10sbkb6.bk.fm Seite 9 Montag, 23. Januar 2006 3:57 15

11
10
Informações gerais e comandos
23
4
5
1
d Advertência:
A fim de evitar a entrada de
ar no circuito hidráulico da
embreagem: não rodar os
comandos do guidão!
1 Alavanca para partida a frio
(aumento do núme ro de rotações)
(
b 61)
2 Interruptor das luzes de emergên-
cia (
b 12) 3
Interruptor da lu z alta/luz baixa
FLuz alta
GLuz baixa
FSinal de luz
4 Botão da buzina
5 Interruptor do pisca esquerdo
• Pressionar
– Pisca acionado
Desligar o pisca:
• Retorno automático durante a
rodagem ou acionar o inter-
ruptor de retorno 9

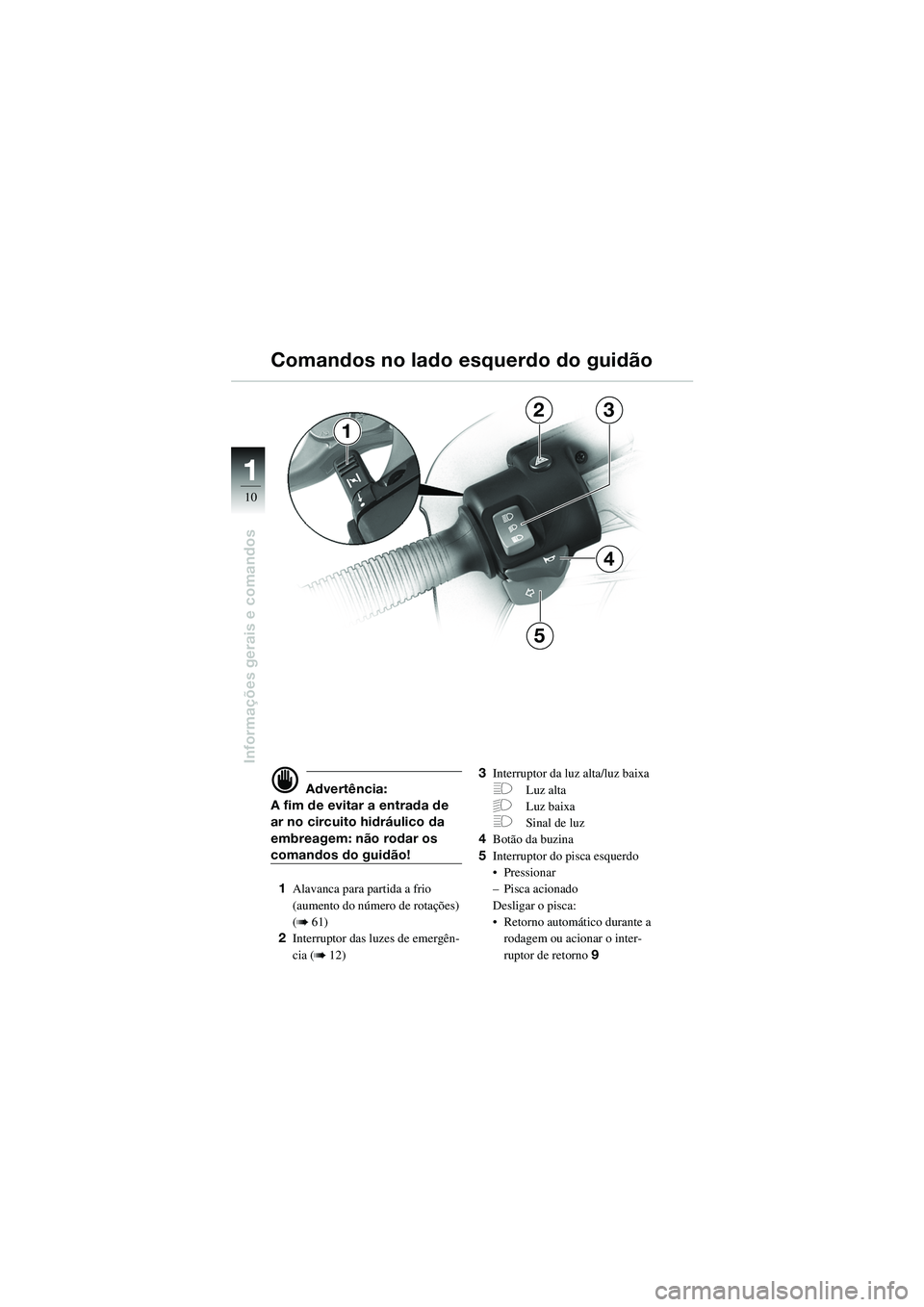

Comandos no lado esquerdo do guidão
10sbkb6.bk.fm Seite 10 Montag, 23. Januar 2006 3:57 15

11
11
Informações gerais e comandos
7
B
C
A
68
910
C
B
d Advertência:
A fim de que não possa entrar
ar no circuito do freio: não
rodar os comandos do
guidão!
6 Comutador para manoplas aquecí-
veis
EE
A Aquecimento desligado
B 50%
(posição inter-mediária)
C 100%
7 Interruptor de emergência para a
ignição (
b 58)
8 Interruptor da partida 9
Interruptor de retorno do pisca
• Pressionar
– Pisca esquerdo/direito desli-
gado
10 Interruptor do pisca direito
• Pressionar
– Pisca acionado
Desligar o pisca:
• Retorno automático durante a
rodagem ou acionar o inter-
ruptor de retorno 9 EEEquipamento especial
Comandos no lado direito do guidão
10sbkb6.bk.fm Seite 11 Montag, 23. Januar 2006 3:57 15

11
12
Informações gerais e comandos
1
Pisca de advertência
L Indicação:
Quando a ignição é desligada,
não é possível ativar o pisca de
advertência.
O pisca de advertência deve
ser ligado somente durante um
tempo limitado.
Considerar a condição de car-
ga da bateria
Ligar o pisca de
advertência:
• Ligar a igniçãot
– Interruptor 1 do pisca alerta
acende • Acionar o interruptor
1 do
pisca de advertência
– Pisca de advertência ligado
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b 7)
acende intermitentemente
• Desligar a ignição
– O pisca de advertência permanece ligado
– Luz no interruptor do pisca alerta apaga
Desligar o pisca de
advertência:
• Acionar a alavanca 1 do pisca
de advertência
– Pisca de advertência sem funcionamento
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b 7)
está apagada
Pisca de advertência
10sbkb6.bk.fm Seite 12 Montag, 23. Januar 2006 3:57 15

11
13
Informações gerais e comandos
2
3
14
1
Remoção da cobertura do
banco
L Indicação:
Abrir/fechar fecho rápido 1 à esquer-
da/direita com uma moeda ou objeto
análogo.
• Para abrir o fecho rápido 1, rodar
para a esquerda/direita na direção da
seta.
• Retirar o fecho rápido 1 • Remover a cobertura do banco
2
puxando por trás (seta) para fora dos
pontos de fixação 3 e retirar
• Guardar o fecho rápido 1 com a
cobertura do banco.
EEEquipamento especial
Cobertura do bancoEE
10sbkb6.bk.fm Seite 13 Montag, 23. Januar 2006 3:57 15

11
14
Informações gerais e comandos
Montagem da cobertura
do banco
L Indicação:
Abrir/fechar fecho rápido 1 à esquer-
da/direita com uma moeda ou objeto
análogo.
• Introduzir a cobertura do banco 2
pela parte de trás (seta) nos locais de
fixação 3
• Introduzir o fecho rápido 1 no aloja-
mento do bloqueio 4 do banco • Travar o fecho rápido
1 à esquerda/
à direita rodando na direção da seta.
EEEquipamento especial
Cobertura do bancoEE
2
3
4
1
