Resumen general y manejo
A
7
12354
8
B6
1Testigo luminoso inter-
mitente lado izquierdo
verde
s
2 Testigo de advertencia
control de carga de la
batería rojo
r (b 62)
3 Testigo luminoso luces de
carretera azul
q
4Testigo luminoso de punto
muerto del cambio verde
k
(
b 59)
5 Testigo luminoso intermi-
tente derecho verde
t
6 Reloj
Para ajustar la hora, oprimir
con un bolígrafo o un objeto
similar sobre el
punto A(minutos) o el
punto B (horas)
7 Testigo de advertencia,
general rojo
e (b 62)
8 Testigo de advertencia ABS
l rojoEE (b 62)
EEEquipos especiales
( ) Número entre paréntesis
bPágina
con explicaciones
Testigos luminosos
10sbke6.bk.fm Seite 7 Monta g, 23. Januar 2006 4:05 16

11
8
Resumen general y manejo
Llaves del vehículoCon el vehículo recibe Vd. dos
llaves maestras y una de
reserva.
En la placa de plástico
entregada con las llaves se
encuentra el número de
identificación de las llaves.
AEAccesorios especiales
EEEquipos especiales
L Aviso:
La cerradura de contacto y
encendido, el tapón de cierre
del depósito y la cerradura del
asiento/del casco se abren y
cierran con la misma llave.
Como opción pueden abrirse y
cerrarse también las maletas
modulares
AE con la misma llave.
d Advertencia:
En vehículos con BMW Integral
ABS
EE, si está desconectado el
encendido, se dispone sola-
mente de la FUNCIÓN DE
FRENADO RESIDUAL (b 71)
Cerradura de cont acto y encendido
10sbke6.bk.fm Seite 8 Monta g, 23. Januar 2006 4:05 16

11
9
Resumen general y manejo
Cerradura de contacto y encendido
Posiciones
de la llave
d Advertencia:
Durante la marcha no debe
conmutarse a la posición
OFF ó I
ON Posición de servicio,
encendido, luces y todos
los circuitos de funciones
conectados
R * Encendido y luces
desconectados, cerradura
del manillar desbloqueada
(el manillar puede girar libre-
mente hacia la izquierda o
hacia la derecha)
* En estas posiciones puede retirarse
la llave
• Girar el manillar hacia la izquierda hasta el tope
e Atención:
Bloquear el manillar sólo en esta
posición.
OFF * Encendido y luces
desconectados, cerradura
del manillar enclavada
I* Luces de posición conec- tadas, cerradura del
manillar bloqueada
L Aviso:
Conectar la luz de posición so-
lamente durante periodos li-
mitados de tiempo. ¡Tener en
cuenta la carga de la batería!
10sbke6.bk.fm Seite 9 Monta g, 23. Januar 2006 4:05 16

11
10
Resumen general y manejo
23
4
5
1
d Advertencia:
A fin de evitar que pueda ent-
rar aire en el circuito hidráuli-
co del embrague: no girar los
puños del manillar.
1 Palanca para arranque en
frío (aumento del número de
revoluciones) (
b 61)
2 Interruptor de los intermi-
tentes de advertencia
(
b 12) 3
Conmutador de luces de
carretera/conmutador de
luces de cruce
FLuces de carretera
GLuces de cruce
FRáfagas
4 Botón de la bocina
5 Interruptor intermitente de
la izquierda
•Pulsar
– Intermitente encendido
Desconectar el intermi-
tente:
• Desconexión automática
o pulsando el botón de
reposición de los intermi-
tentes 9
Mandos izquierdos del manillar
10sbke6.bk.fm Seite 10 Montag, 23. Januar 2006 4:05 16

11
11
Resumen general y manejo
7
B
C
A
68
910
C
B
d Advertencia:
Para evitar que pueda entrar
aire en el circuito del líquido
de frenos: no girar los puños
del manillar.
6 Interruptor para los puños
calefactables
EE
A desconectados
B 50% (posición central)
C 100%
7 Interruptor para
desconexión de emergen-
cia del encendido (
b 58)
8 Pulsador para el motor de
arranque 9
Interruptor de desconexión
de los intermitentes
•Pulsar
– Intermitentes derecha e
izquierda desconectados
10 Interruptor del intermitente
derecho
•Pulsar
– Intermitente encendido
Desconectar el intermi-
tente:
• Desconexión automática
o pulsando el botón de
reposición de los intermi-
tentes 9
EEEquipos especiales
Mandos derechos del manillar
10sbke6.bk.fm Seite 11 Montag, 23. Januar 2006 4:05 16

11
12

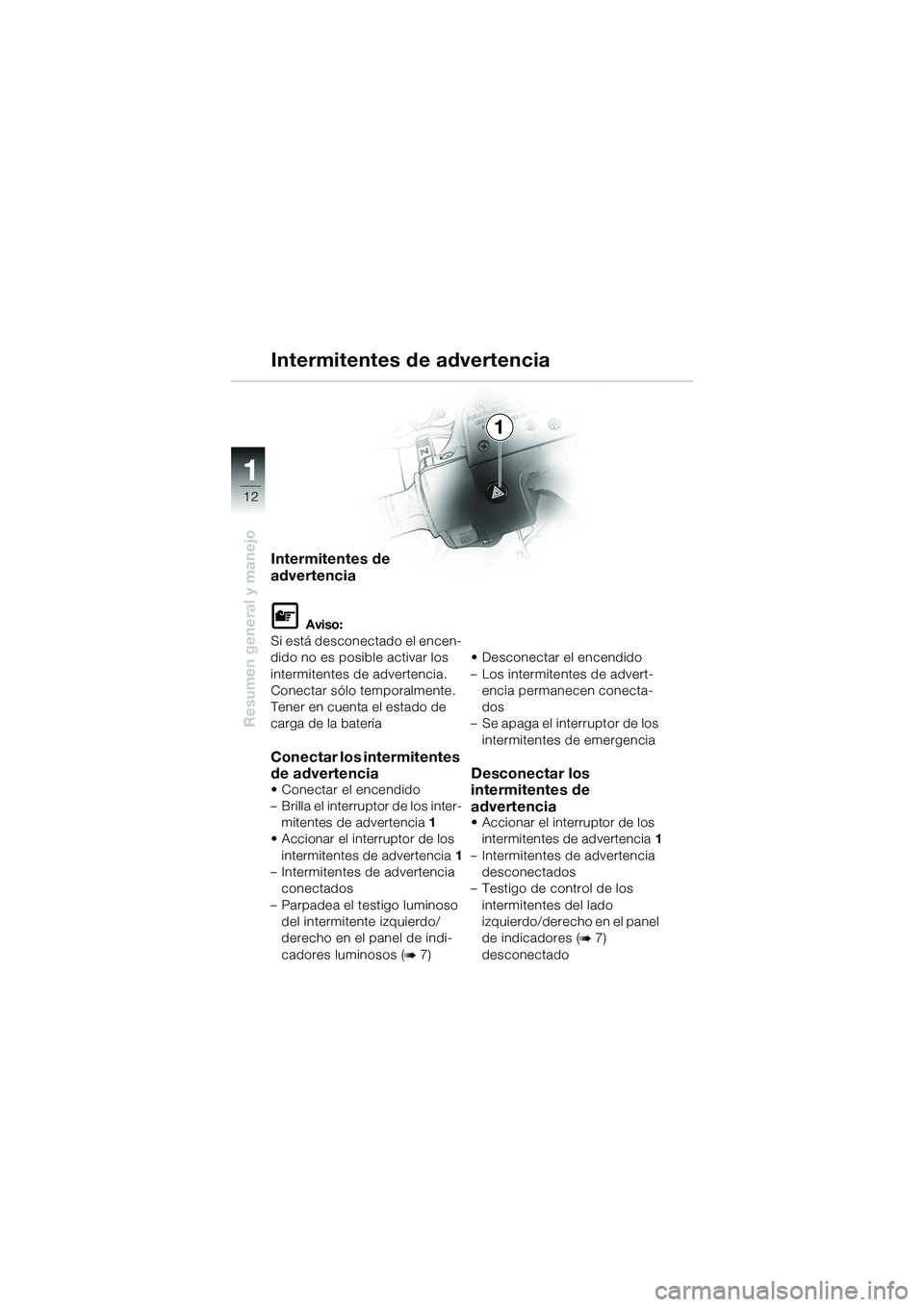

Resumen general y manejo
1
Intermitentes de advertencia
Intermitentes de
advertencia
L Aviso:
Si está desconectado el encen-
dido no es posible activar los
intermitentes de advertencia.
Conectar sólo temporalmente.
Tener en cuenta el estado de
carga de la batería
Conectar los intermitentes
de advertencia
• Conectar el encendido
– Brilla el interruptor de los inter- mitentes de advertencia 1
• Accionar el interruptor de los
intermitentes de advertencia 1
– Intermitentes de advertencia conectados
– Parpadea el testigo luminoso del intermitente izquierdo/
derecho en el panel de indi-
cadores luminosos (
b 7) • Desconectar el encendido
– Los intermitentes de advert-
encia permanecen conecta-
dos
– Se apaga el interruptor de los intermitentes de emergencia
Desconectar los
intermitentes de
advertencia
• Accionar el interruptor de los intermitentes de advertencia 1
– Intermitentes de advertencia desconectados
– Testigo de control de los intermitentes del lado
izquierdo/derecho en el panel
de indicadores (
b 7)
desconectado
10sbke6.bk.fm Seite 12 Montag, 23. Januar 2006 4:05 16

11
13
Resumen general y manejo
2
3
14
1
Desmontar la cubierta
para el asiento
L Aviso:
Abrir/cerrar el cierre rápido 1 a
la izquierda y derecha utilizando
una moneda u objeto similar.
• Para abrir, girar el cierre rápido 1 a la izquierda/
derecha en el sentido de la
flecha.
• Extraer el cierre rápido 1 • Tirar de la cubierta para el
asiento 2 hacia atrás (flecha),
para sacarla de los puntos de
fijación 3 y desmontarla
• Conservar el cierre rápido 1
con la cubierta para el
asiento.
EEEquipos especiales
Cubierta para el asientoEE
10sbke6.bk.fm Seite 13 Montag, 23. Januar 2006 4:05 16

11
14
Resumen general y manejo
Montar la cubierta para el
asiento
L Aviso:
Abrir/cerrar el cierre rápido 1 a
la izquierda y derecha utilizando
una moneda u objeto similar.
EEEquipos especiales
• Colocar la cubierta para el asiento 2
desde detrás (flecha) en los
puntos de fijación 3
• Introducir el cierre rápido 1 en
el punto de enclavamiento 4
del asiento
• Bloquear el cierre rápido 1 a
la izquierda/derecha girando
en el sentido de la flecha.
Cubierta para el asientoEE
2
3
4
1
1
