2002 BMW MOTORRAD R 1100 S Instruktionsbok (in Swedish)

2
23
Säkerhetskontroll
1
MAX
2
MIN

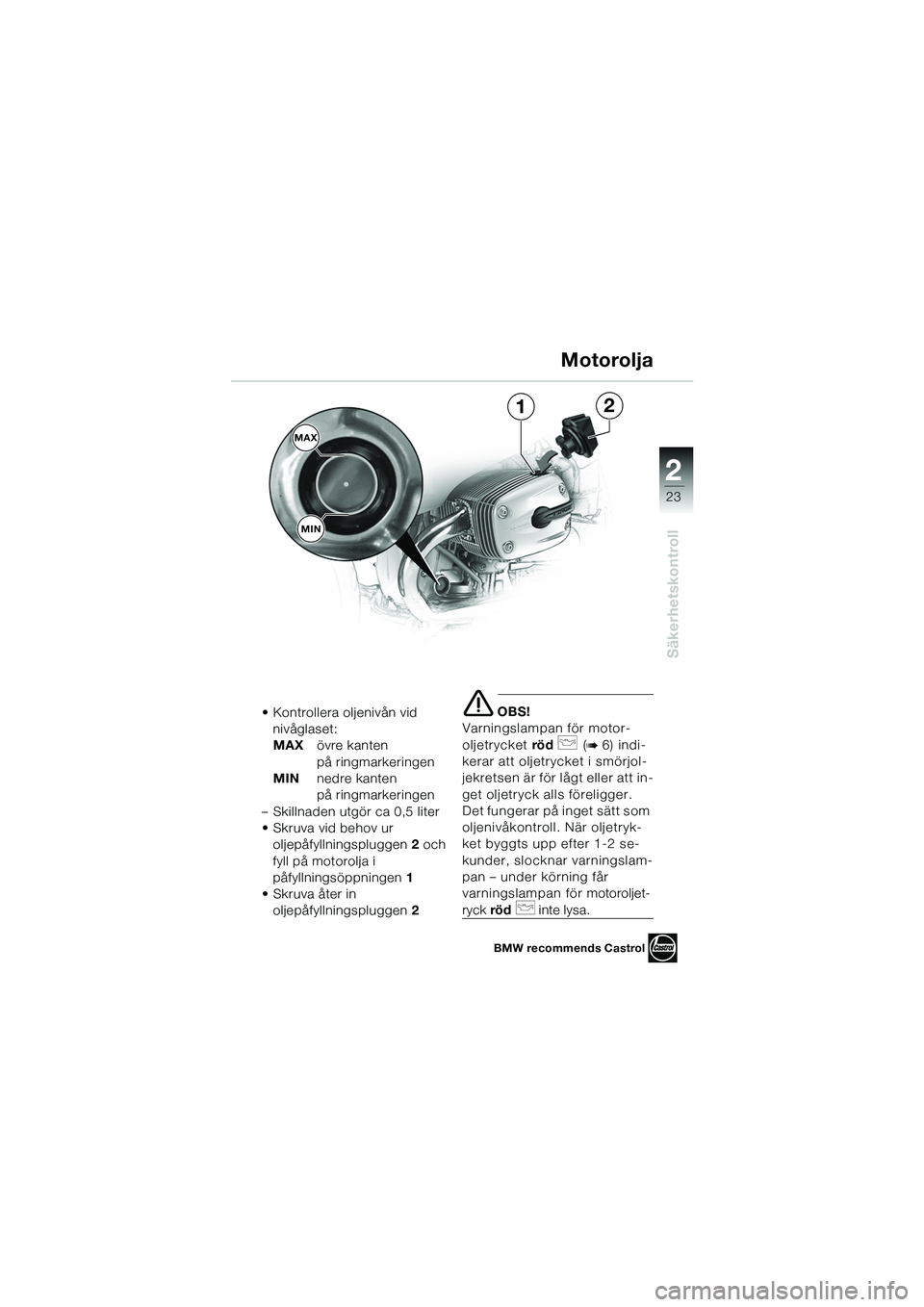

• Kontrollera oljenivån vid nivåglaset:
MAX övre kanten
på ringmarkeringen
MIN nedre kanten
på ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 2 och
fyll på motorolja i
påfyllningsöppningen 1
•Skruva åter in oljepåfyllningspluggen 2e OBS!
Varningslampan för motor- oljetrycket röd
p (b 6) indi-
kerar att oljetrycket i smörjol-
jekretsen är för lågt eller att in-
get oljetryck alls föreligger.
Det fungerar på inget sätt som
oljenivåkontroll. När oljetryk-
ket byggts upp efter 1-2 se-
kunder, slocknar varningslam-
pan – under körning får
varningslampan för motoroljet-
ryck rödp inte lysa.
Motorolja
BMW recommends Castrol
10SbkS6.BK.fm Seite 23 Mont ag, 23. Januar 2006 4:51 16

2
24
Säkerhetskontroll
2
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och
rökning är förbjuden vid all
hantering med bränsletan-
ken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysatorn!
Tomkör inte bränsletanken, då
kan motorn resp katalysatorn
skadas.
Torka genast bort ev bränsle på
plastdetaljer.
• Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under- lag!
• Öppna tanklocket
Bränsle
10SbkS6.BK.fm Seite 24 Mont ag, 23. Januar 2006 4:51 16

2
25
Säkerhetskontroll
•Tanka
– Tanka endast blyfri bensin, DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)
• Stäng tanklocket

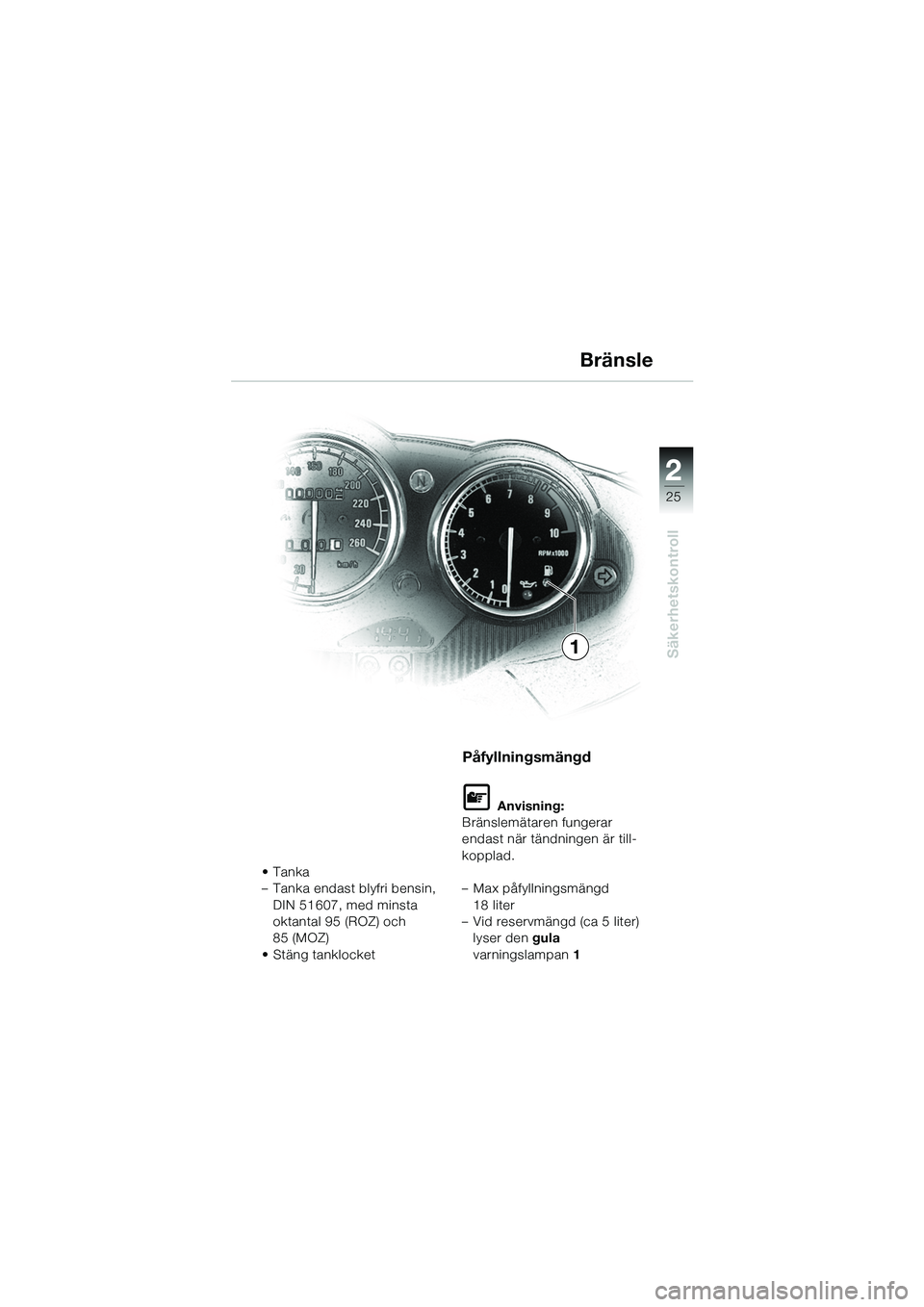

Påfyllningsmängd
L Anvisning:
Bränslemätaren fungerar
endast när tändningen är till-
kopplad.
– Max påfyllningsmängd 18 liter
– Vid reservmängd (ca 5 liter) lyser den gula
varningslampan 1
Bränsle
1
10SbkS6.BK.fm Seite 25 Mont ag, 23. Januar 2006 4:51 16

2
26
Säkerhetskontroll
2
Reglage

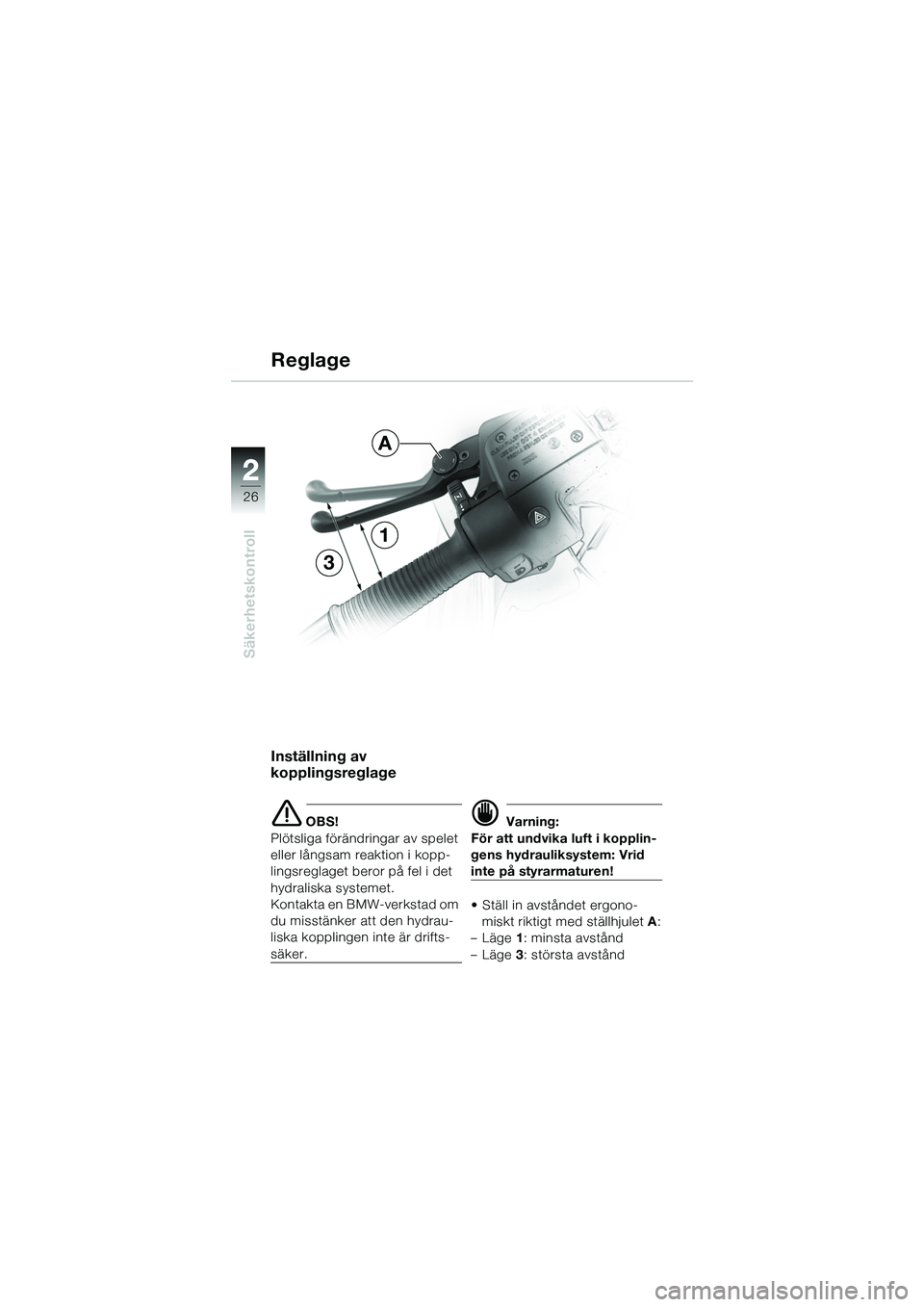

Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen in te är drifts-
säker.
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem: Vrid
inte på styrarmaturen!
• Ställ in avståndet ergono- miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
1
3
A
10SbkS6.BK.fm Seite 26 Mont ag, 23. Januar 2006 4:51 16

2
27
Säkerhetskontroll
14A

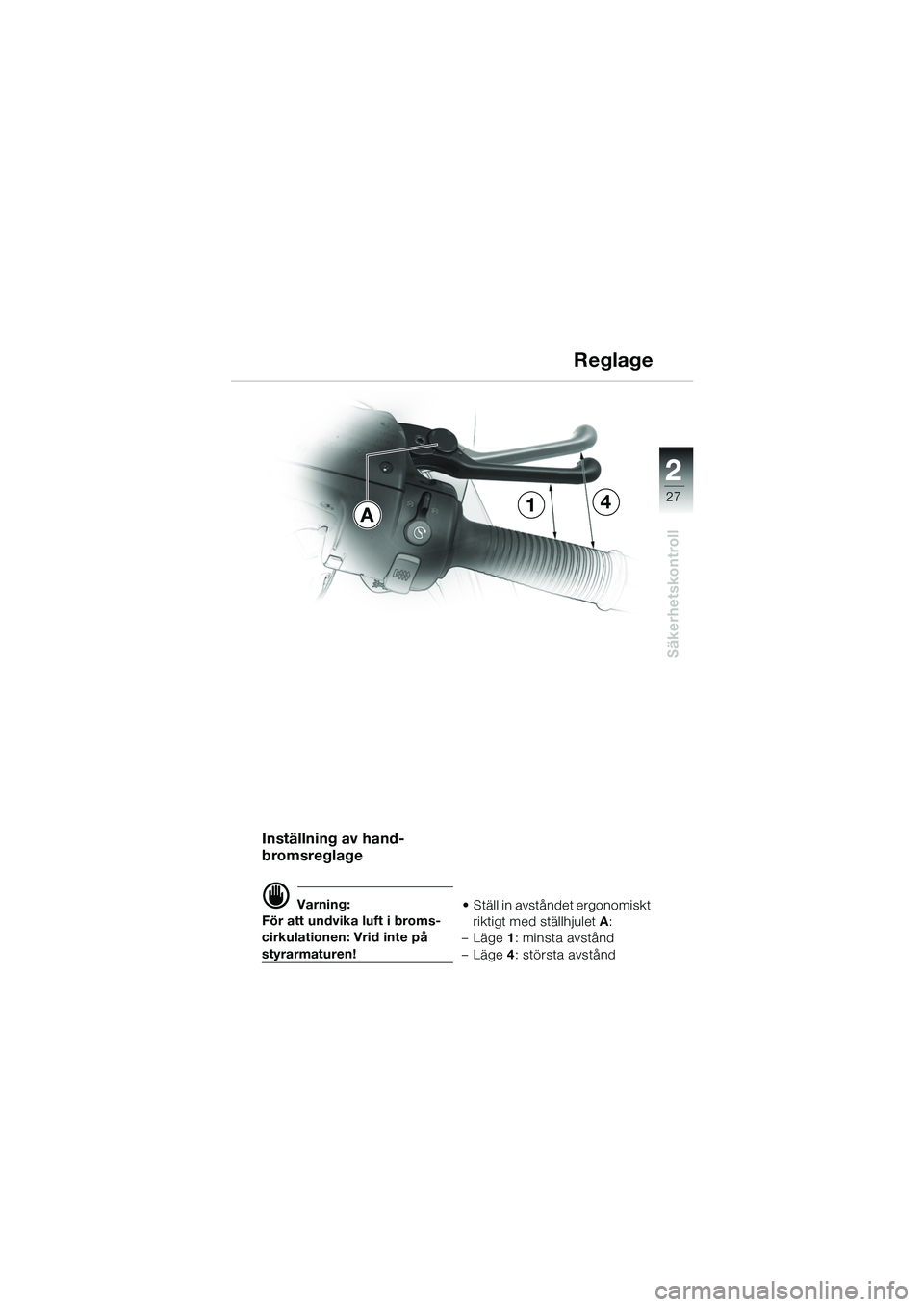

Inställning av hand-
bromsreglage
d Varning:
För att undvika luft i broms-
cirkulationen: Vrid inte på
styrarmaturen! • Ställ in avståndet ergonomiskt
riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10SbkS6.BK.fm Seite 27 Mont ag, 23. Januar 2006 4:51 16

2
28
Säkerhetskontroll
2

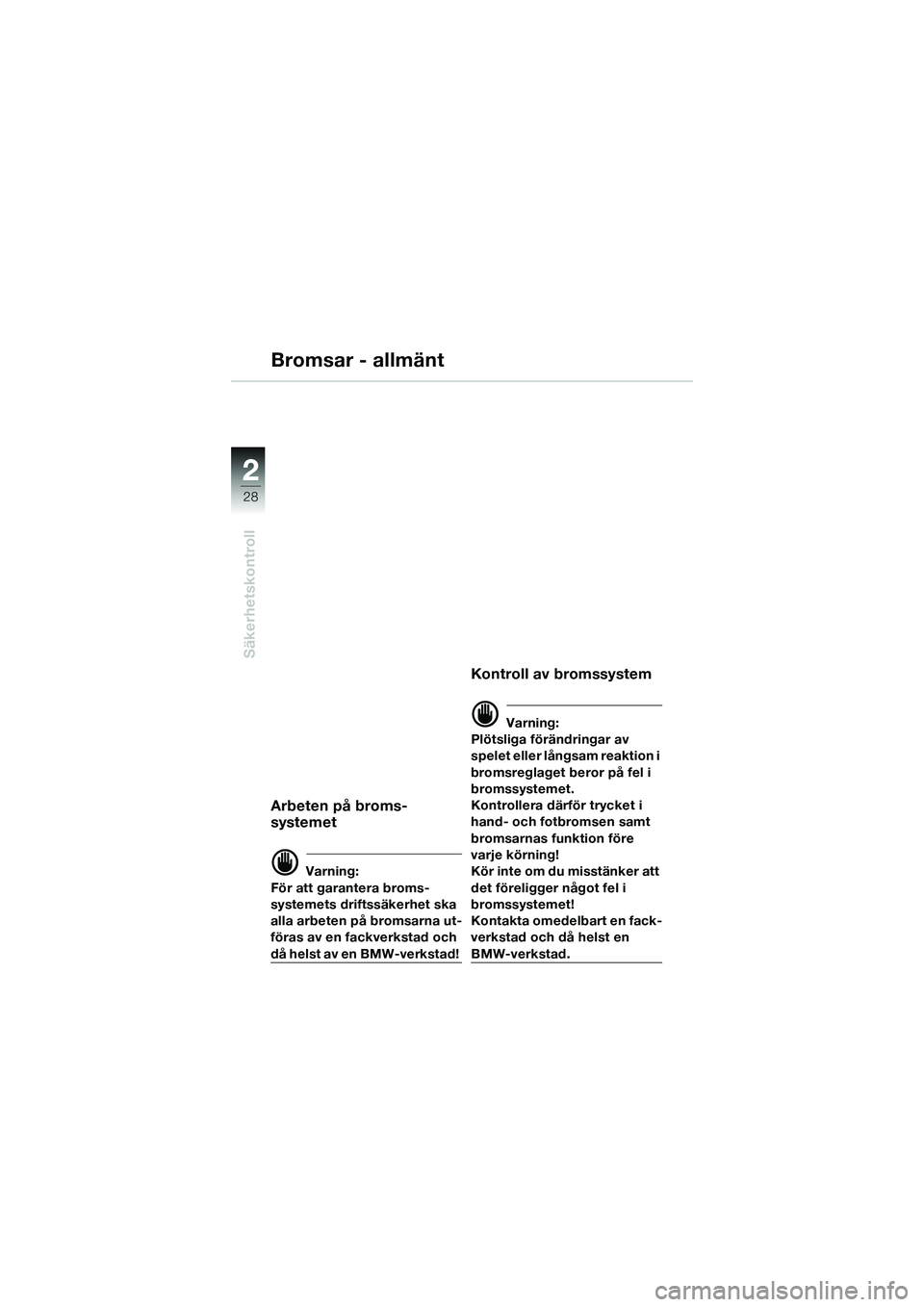

Bromsar - allmänt
Arbeten på broms-
systemet
d Varning:
För att garantera broms-
systemets driftssäkerhet ska
alla arbeten på bromsarna ut-
föras av en fackverkstad och
då helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av
spelet eller långsam reaktion i
bromsreglaget be ror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före
varje körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10SbkS6.BK.fm Seite 28 Mont ag, 23. Januar 2006 4:51 16

2
29
Säkerhetskontroll
Bromsar - allmänt
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek!

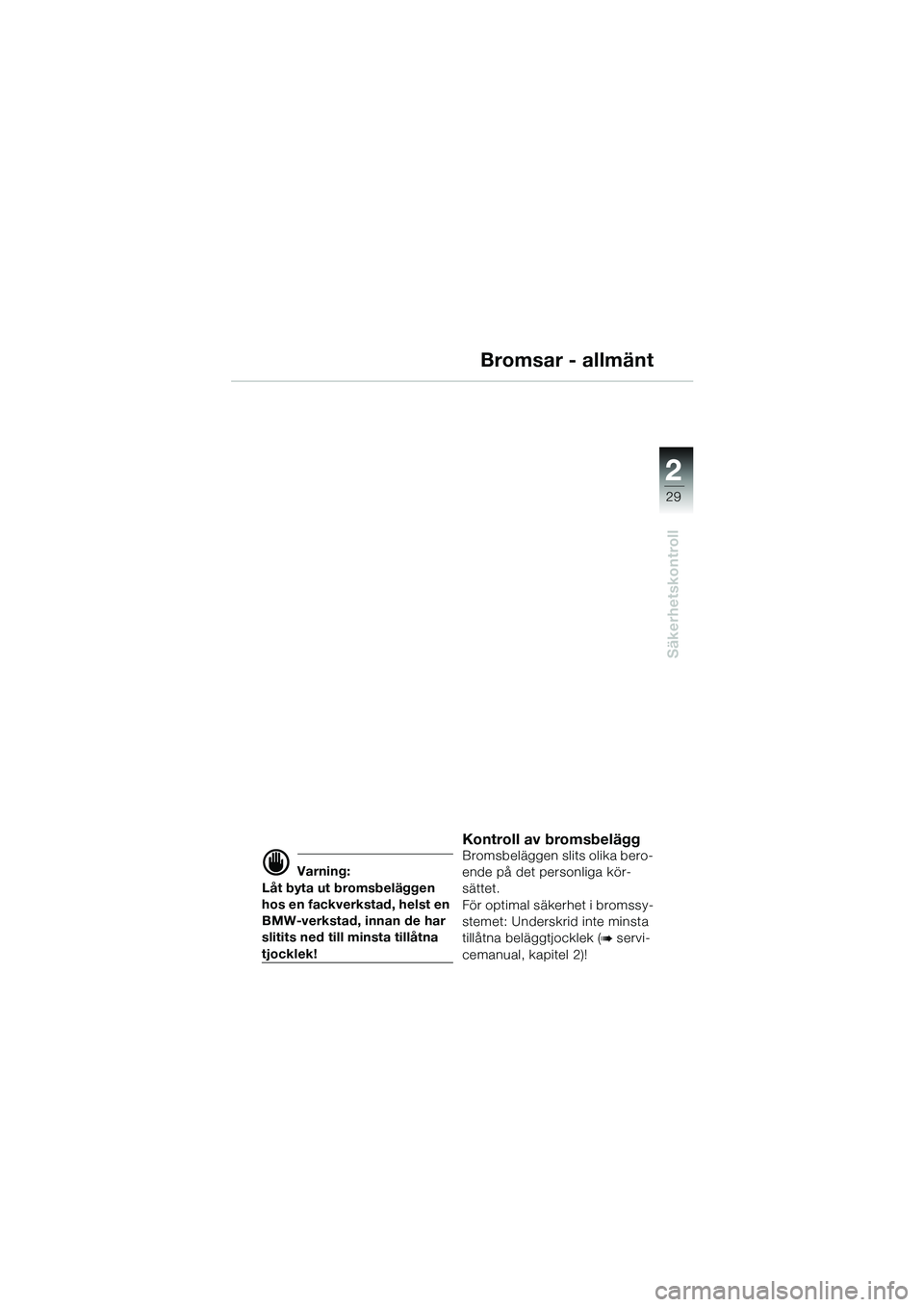

Kontroll av bromsbelägg
Bromsbeläggen slits olika bero-
ende på det personliga kör-
sättet.
För optimal säkerhet i bromssy-
stemet: Underskrid inte minsta
tillåtna beläggtjocklek (
b servi-
cemanual, kapitel 2)!
10SbkS6.BK.fm Seite 29 Mont ag, 23. Januar 2006 4:51 16

2
30
Säkerhetskontroll
2

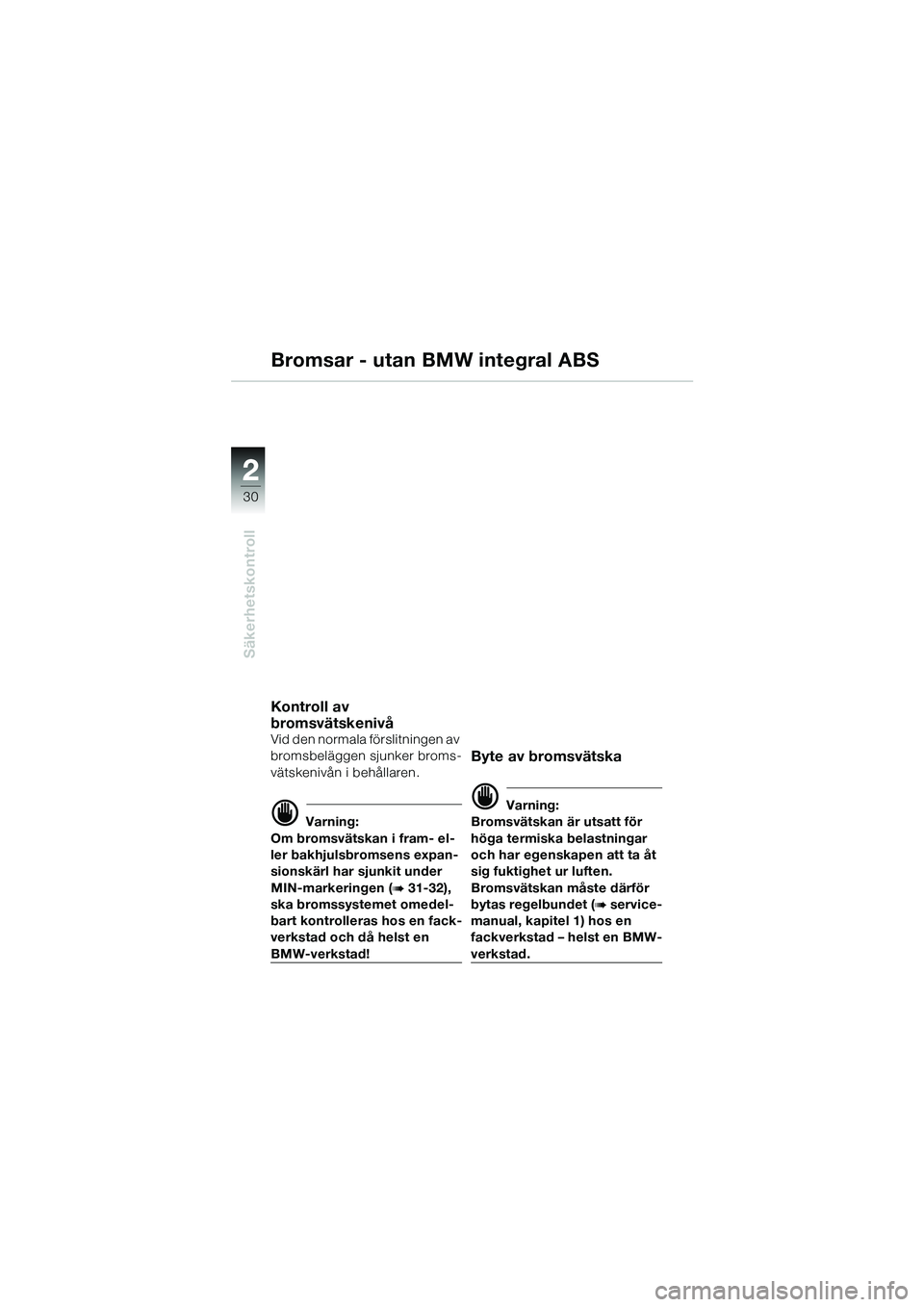

Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskan i fram- el-
ler bakhjulsbromsens expan-
sionskärl har sjunkit under
MIN-markeringen (
b 31-32),
ska bromssystemet omedel-
bart kontrolleras hos en fack-
verkstad och då helst en
BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (
b service-
manual, kapitel 1) hos en
fackverkstad – helst en BMW-
verkstad.
10SbkS6.BK.fm Seite 30 Mont ag, 23. Januar 2006 4:51 16
