2002 BMW MOTORRAD R 1100 S Instruktionsbok (in Swedish)

3
71
Start – körning – parkering
Bromsar - med BMW integral ABSEU

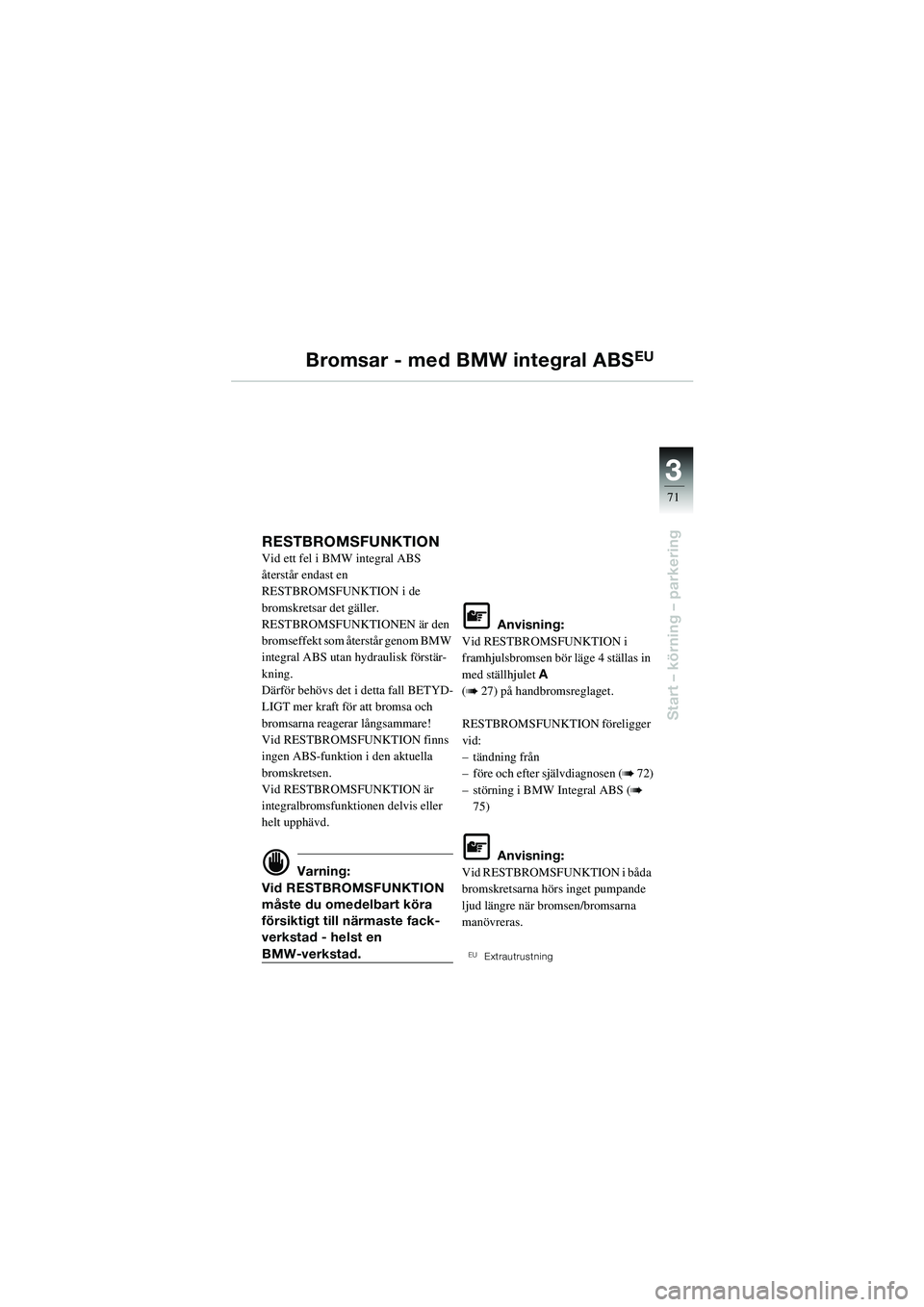

RESTBROMSFUNKTION Vid ett fel i BMW integral ABS
återstår endast en
RESTBROMSFUNKTION i de
bromskretsar det gäller.
RESTBROMSFUNKTIONEN är den
bromseffekt som återstår genom BMW
integral ABS utan hydraulisk förstär-
kning.
Därför behövs det i detta fall BETYD-
LIGT mer kraft för att bromsa och
bromsarna reagerar långsammare!
Vid RESTBROMSFUNKTION finns
ingen ABS-funktion i den aktuella
bromskretsen.
Vid RESTBROMSFUNKTION är
integralbromsfunktionen delvis eller
helt upphävd.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4 ställas in
med ställhjulet A
(
b 27) på handbromsreglaget.
RESTBROMSFUNKTION föreligger
vid:
– tändning från
– före och efter självdiagnosen (
b 72)
– störning i BMW Integral ABS (
b
75)
L Anvisning:
Vid RESTBROMSFUNKTION i båda
bromskretsarna hörs inget pumpande
ljud längre när bromsen/bromsarna
manövreras.
EUExtrautrustning
10SbkS6.BK.fm Seite 71 Mont ag, 23. Januar 2006 4:51 16

72
Start – körning – parkering
3
21

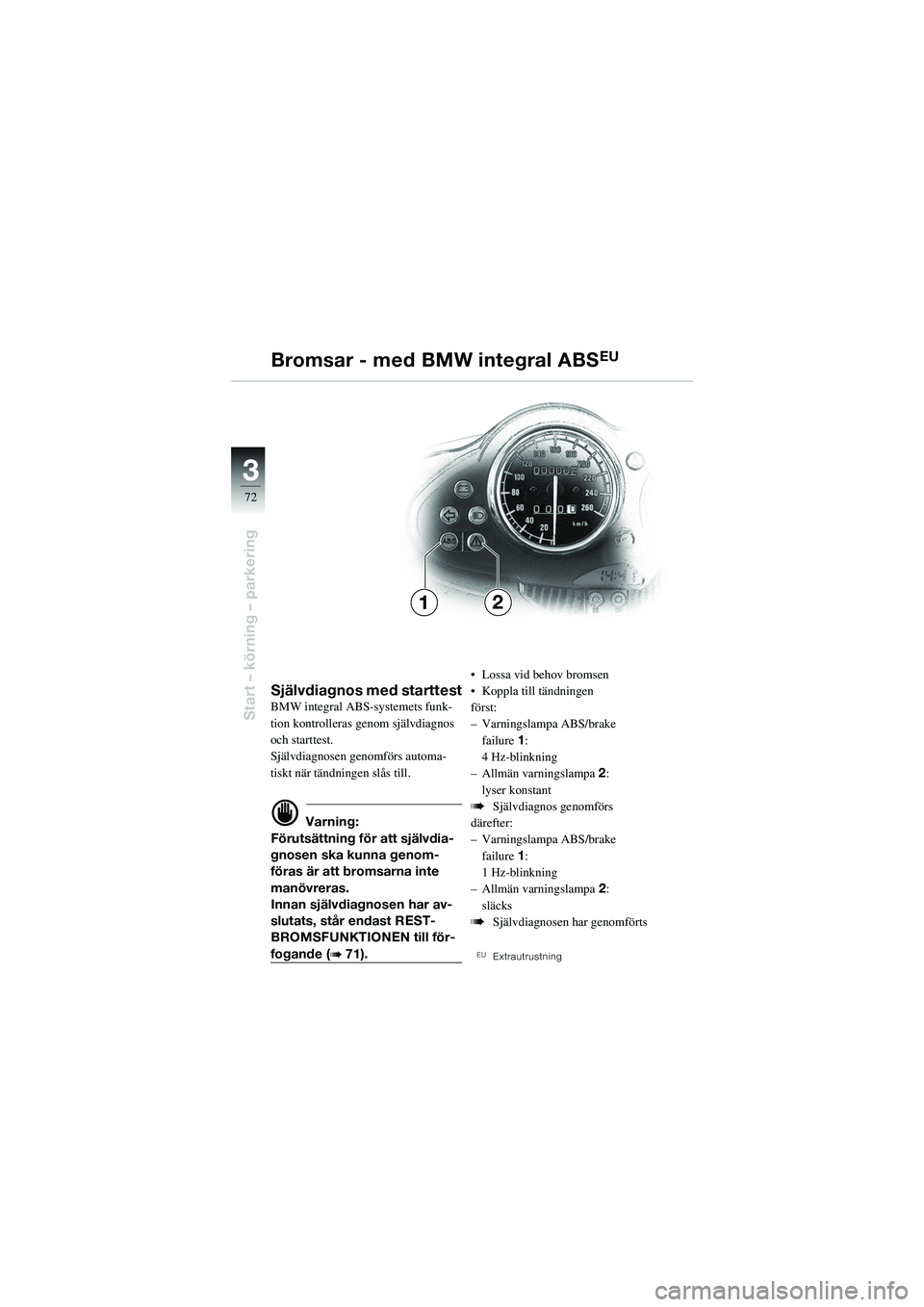

Självdiagnos med starttestBMW integral ABS-systemets funk-
tion kontrolleras genom självdiagnos
och starttest.
Självdiagnosen genomförs automa-
tiskt när tändningen slås till.
d Varning:
Förutsättning för att självdia-
gnosen ska kunna genom-
föras är att bromsarna inte
manövreras.
Innan självdiagnosen har av-
slutats, står endast REST-
BROMSFUNKTIONEN till för-
fogande (b 71). • Lossa vid behov bromsen
• Koppla till tändningen
först:
– Varningslampa ABS/brake
failure 1:
4 Hz-blinkning
– Allmän varningslampa 2:
lyser konstant
bSjälvdiagnos genomförs
därefter:
– Varningslampa ABS/brake
failure 1:
1 Hz-blinkning
– Allmän varningslampa 2:
släcks
bSjälvdiagnosen har genomförts
EUExtrautrustning
Bromsar - med BM W integral ABSEU
10SbkS6.BK.fm Seite 72 Mont ag, 23. Januar 2006 4:51 16

3
73
Start – körning – parkering
21

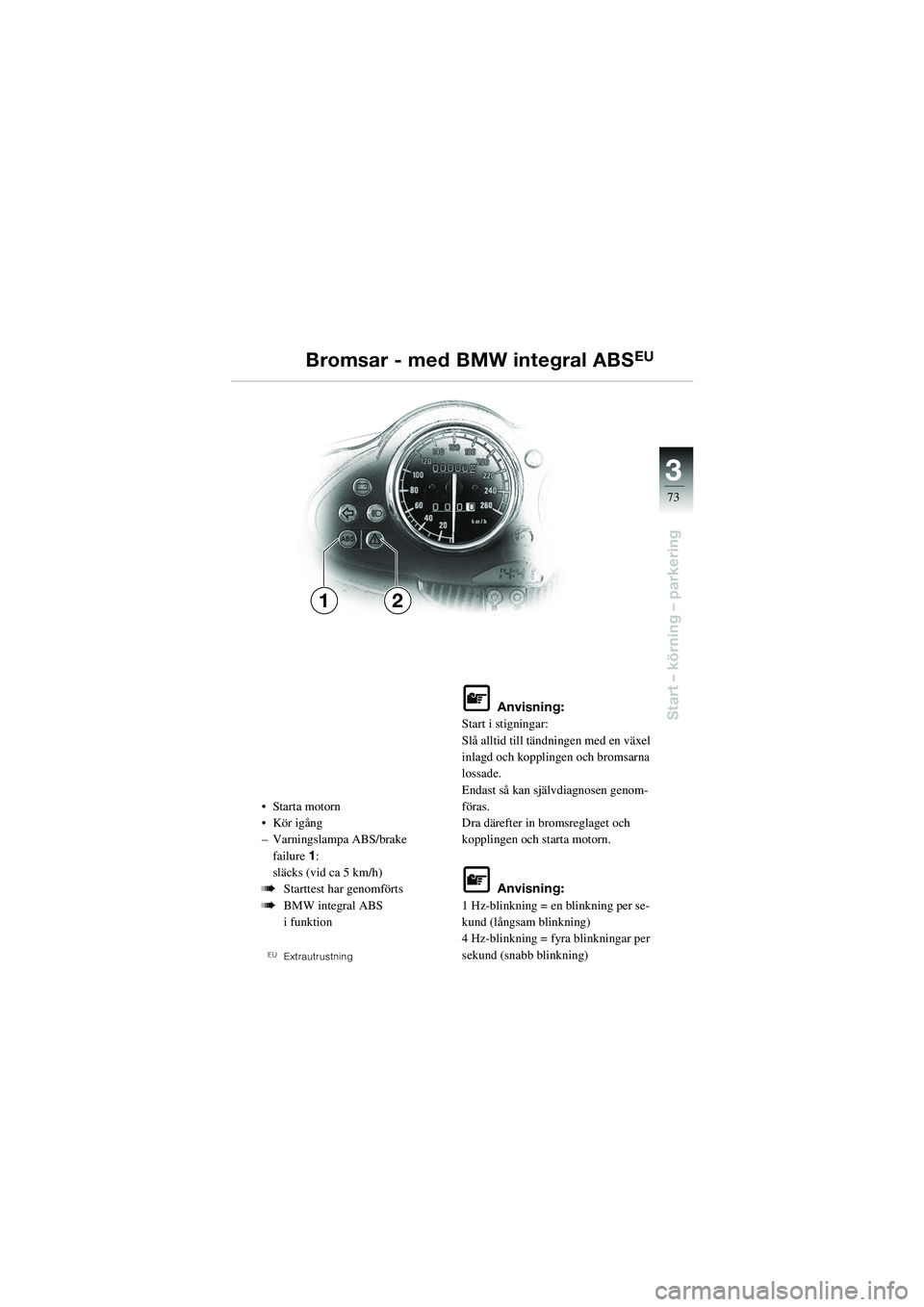

• Starta motorn
• Kör igång
– Varningslampa ABS/brake failure 1:
släcks (vid ca 5 km/h)
bStarttest har genomförts
bBMW integral ABS
i funktion
EUExtrautrustning
L Anvisning:
Start i stigningar:
Slå alltid till tändningen med en växel
inlagd och kopplingen och bromsarna
lossade.
Endast så kan självdiagnosen genom-
föras.
Dra därefter in bromsreglaget och
kopplingen och starta motorn.
L Anvisning:
1 Hz-blinkning = en blinkning per se-
kund (långsam blinkning)
4 Hz-blinkning = fyra blinkningar per
sekund (snabb blinkning)
Bromsar - med BMW integral ABSEU
10SbkS6.BK.fm Seite 73 Mont ag, 23. Januar 2006 4:51 16

74
Start – körning – parkering
3

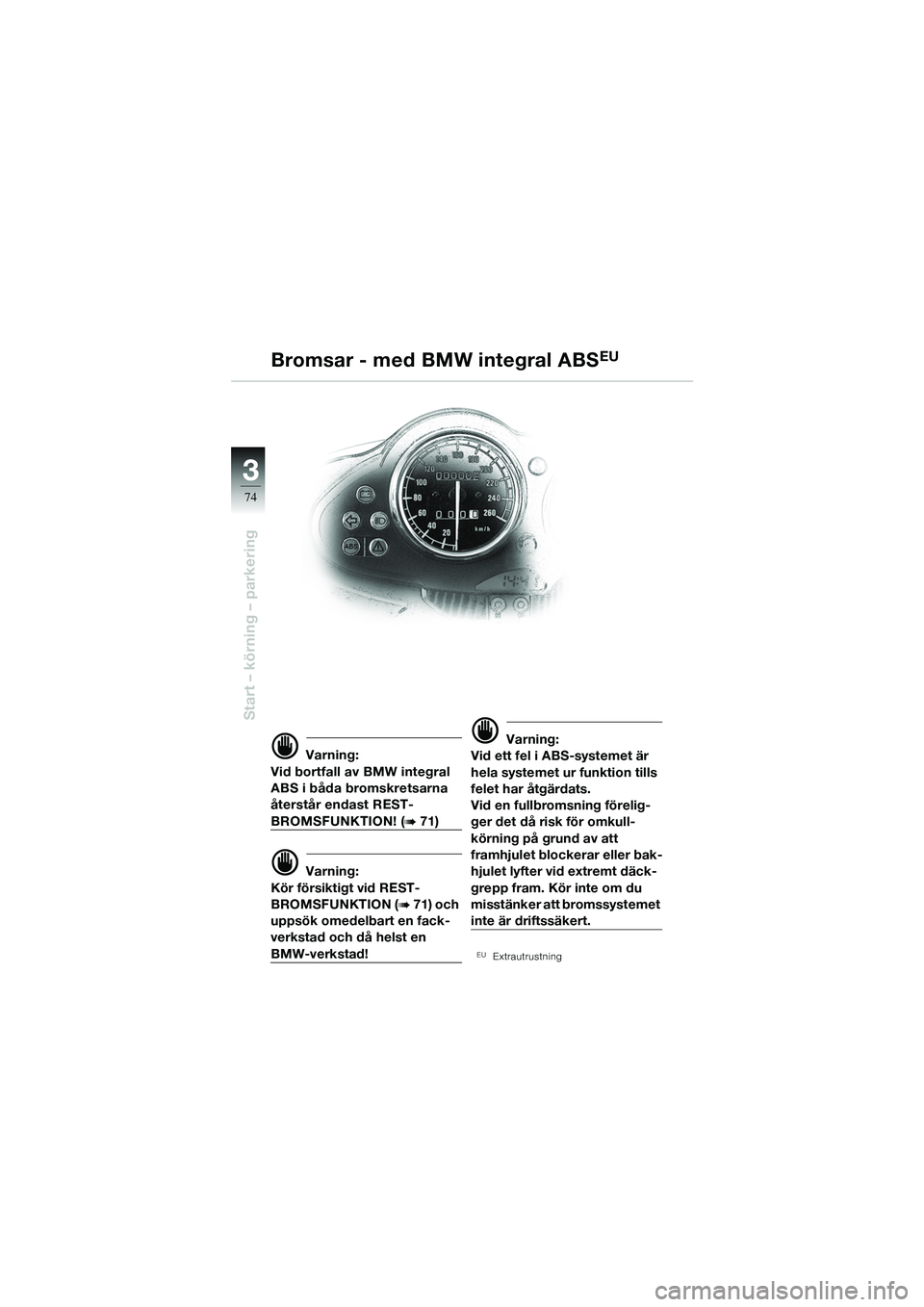

d Varning:
Vid bortfall av BMW integral
ABS i båda bromskretsarna
återstår endast REST-
BROMSFUNKTION! (b 71)
d Varning:
Kör försiktigt vid REST-
BROMSFUNKTION (
b 71) och
uppsök omedelbart en fack-
verkstad och då helst en
BMW-verkstad!
d Varning:
Vid ett fel i ABS-systemet är
hela systemet ur funktion tills
felet har åtgärdats.
Vid en fullbromsning förelig-
ger det då risk för omkull-
körning på grund av att
framhjulet blockerar eller bak-
hjulet lyfter vid extremt däck-
grepp fram. Kör inte om du
misstänker att bromssystemet
inte är driftssäkert.
EUExtrautrustning
Bromsar - med BM W integral ABSEU
10SbkS6.BK.fm Seite 74 Mont ag, 23. Januar 2006 4:51 16

3
75
Start – körning – parkering

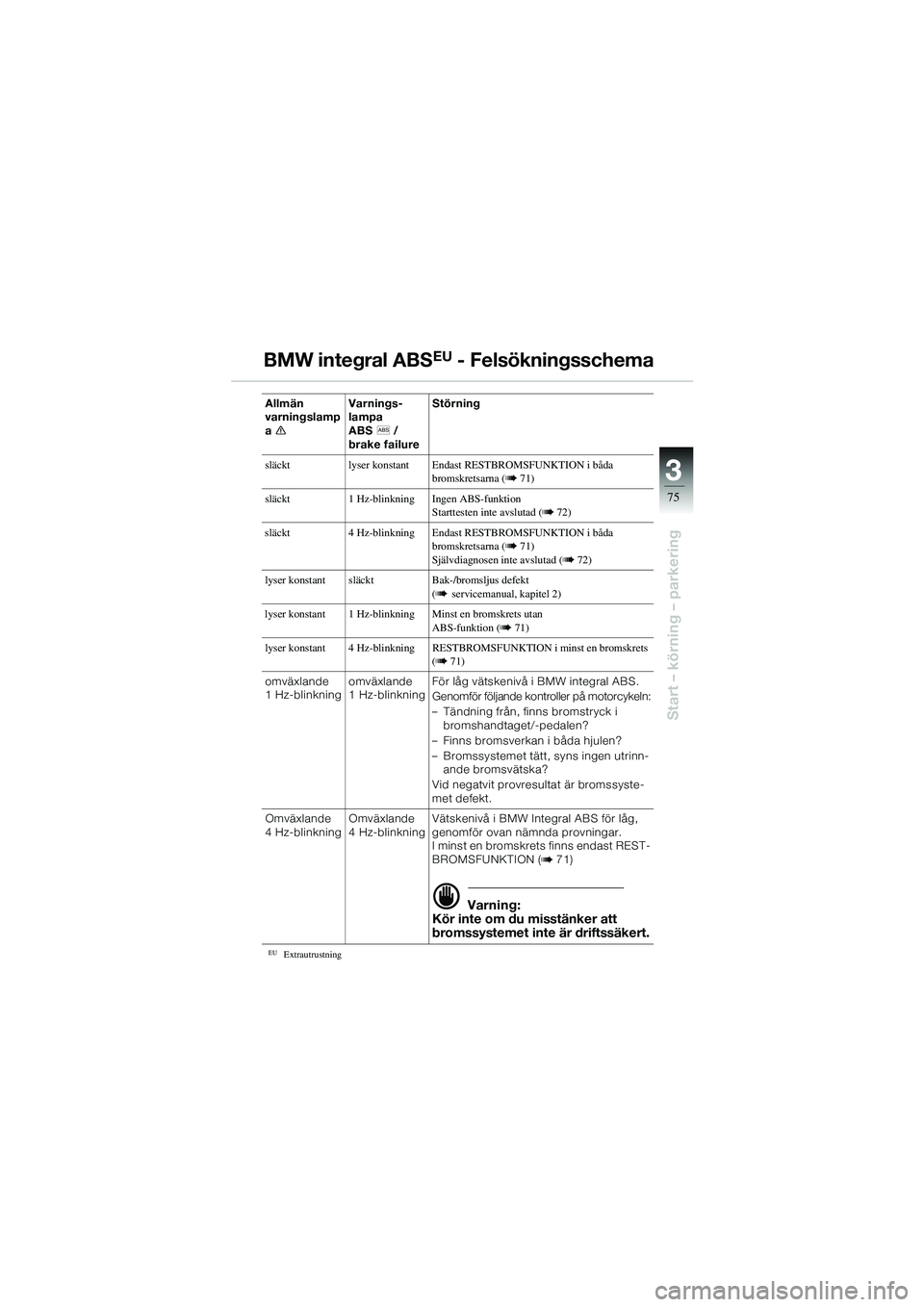

BMW integral ABSEU - Felsökningsschema
EUExtrautrustning
Allmän
varningslamp
ae Varnings-
lampa
ABS
l /
brake failure Störning
släckt lyser konstant Endast RESTBROMSFUNKTION i båda
bromskretsarna (
b 71)
släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (
b 72)
släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b 71)
Självdiagnosen inte avslutad (b 72)
lyser konstant släckt Bak-/bromsljus defekt (
b servicemanual, kapitel 2)
lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (
b 71)
lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b 71)
omväxlande
1 Hz-blinkning omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW integral ABS.
Genomför följande kontroller på motorcykeln:
– Tändning från, finns bromstryck i
bromshandtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrinn- ande bromsvätska?
Vid negatvit provresultat är bromssyste-
met defekt.
Omväxlande
4Hz-blinkning Omväxlande
4Hz-blinkningVätskenivå i BMW Integral ABS för låg,
genomför ovan nämnda provningar.
I minst en bromskrets finns endast REST-
BROMSFUNKTION (
b 71)
d Varning:
Kör inte om du misstänker att
bromssystemet inte är driftssäkert.
10SbkS6.BK.fm Seite 75 Mont ag, 23. Januar 2006 4:51 16

44
76
Säker i trafiken

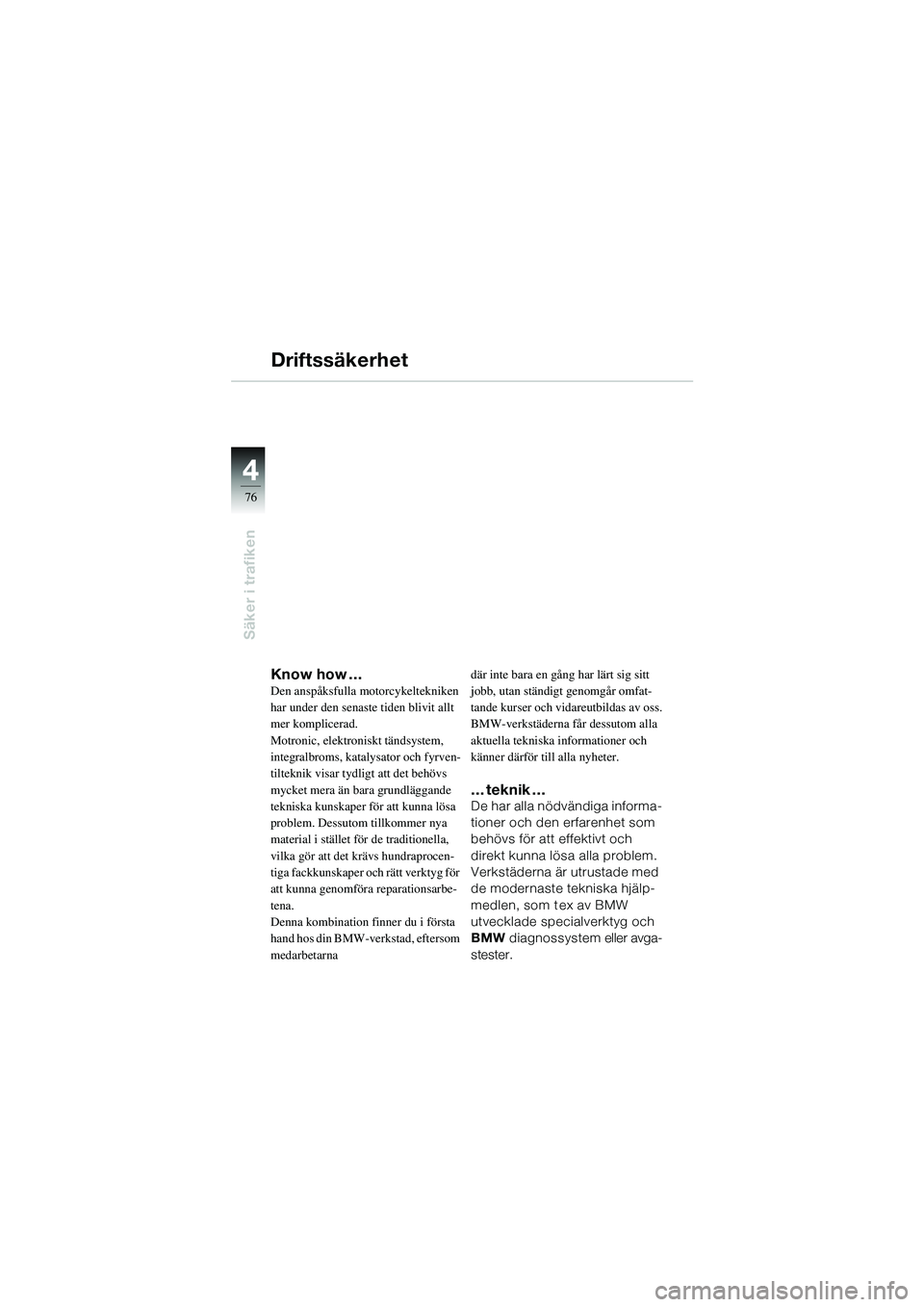

Know how …Den anspåksfulla motorcykeltekniken
har under den senaste tiden blivit allt
mer komplicerad.
Motronic, elektroniskt tändsystem,
integralbroms, katalysator och fyrven-
tilteknik visar tydligt att det behövs
mycket mera än bara grundläggande
tekniska kunskaper för att kunna lösa
problem. Dessuto m tillkommer nya
material i stället för de traditionella,
vilka gör att det krävs hundraprocen-
tiga fackkunskaper och rätt verktyg för
att kunna genomföra reparationsarbe-
tena.
Denna kombination finner du i första
hand hos din BMW-verkstad, eftersom
medarbetarna där inte bara en gång har lärt sig sitt
jobb, utan ständigt genomgår omfat-
tande kurser och vidareutbildas av oss.
BMW-verkstäderna får dessutom alla
aktuella tekniska informationer och
känner därför till alla nyheter.
… teknik …De har alla nödvändiga informa-
tioner och den erfarenhet som
behövs för att effektivt och
direkt kunna lösa alla problem.
Verkstäderna är utrustade med
de modernaste tekniska hjälp-
medlen, som t ex av BMW
utvecklade specialverktyg och
BMW
diagnossystem eller avga-
stester.
Driftssäkerhet
10SbkS6.BK.fm Seite 76 Mont ag, 23. Januar 2006 4:51 16

4
77
4
Säker i trafiken

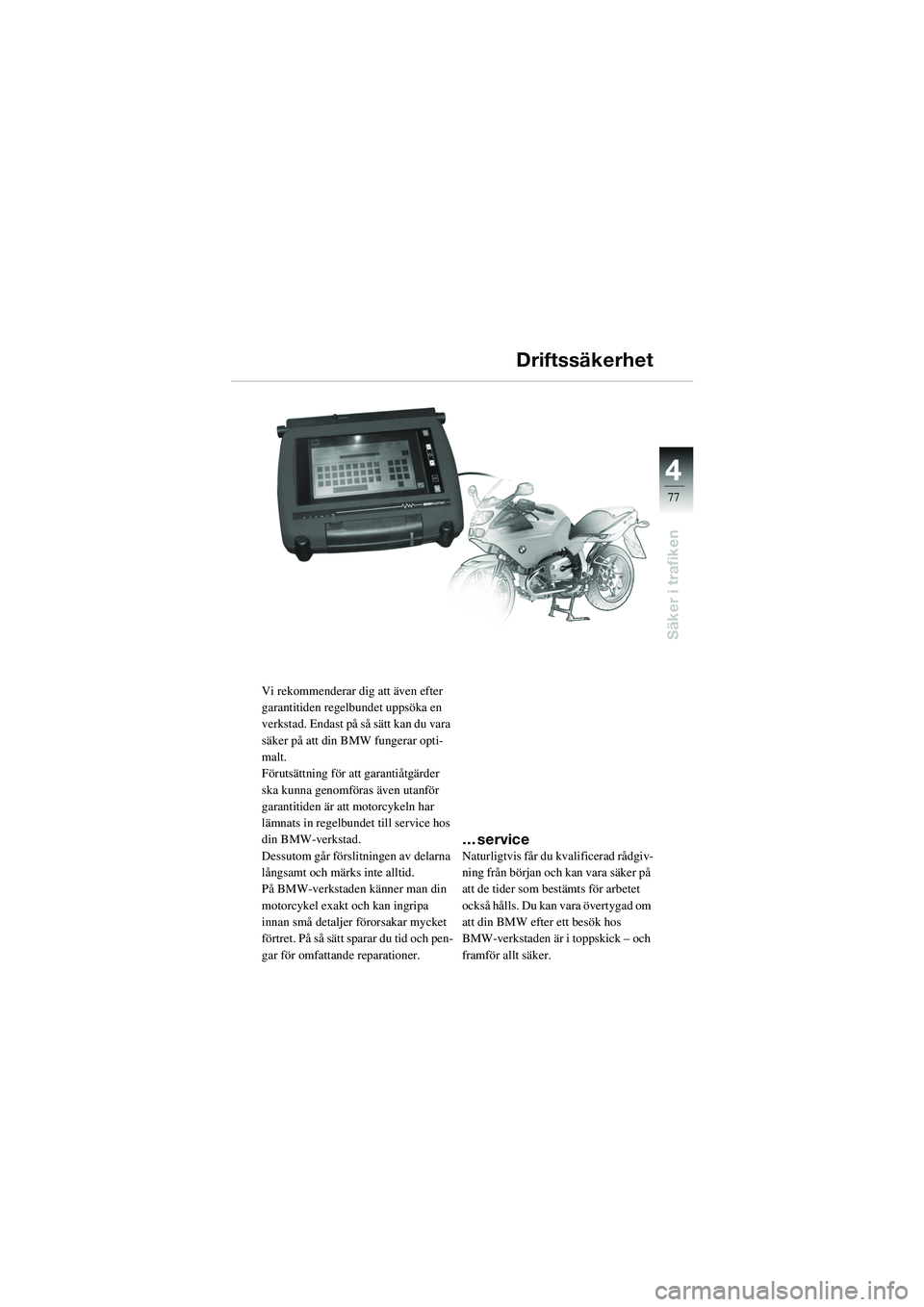

Vi rekommenderar dig att även efter
garantitiden regelbundet uppsöka en
verkstad. Endast på så sätt kan du vara
säker på att din BMW fungerar opti-
malt.
Förutsättning för att garantiåtgärder
ska kunna genomföras även utanför
garantitiden är att motorcykeln har
lämnats in regelbundet till service hos
din BMW-verkstad.
Dessutom går förslitningen av delarna
långsamt och märks inte alltid.
På BMW-verkstaden känner man din
motorcykel exakt och kan ingripa
innan små detaljer förorsakar mycket
förtret. På så sätt sparar du tid och pen-
gar för omfattande reparationer.
… service
Naturligtvis får du kvalificerad rådgiv-
ning från början och kan vara säker på
att de tider som bestämts för arbetet
också hålls. Du kan vara övertygad om
att din BMW efter ett besök hos
BMW-verkstaden är i toppskick – och
framför allt säker.
Driftssäkerhet
10SbkS6.BK.fm Seite 77 Mont ag, 23. Januar 2006 4:51 16

44
78
Säker i trafiken

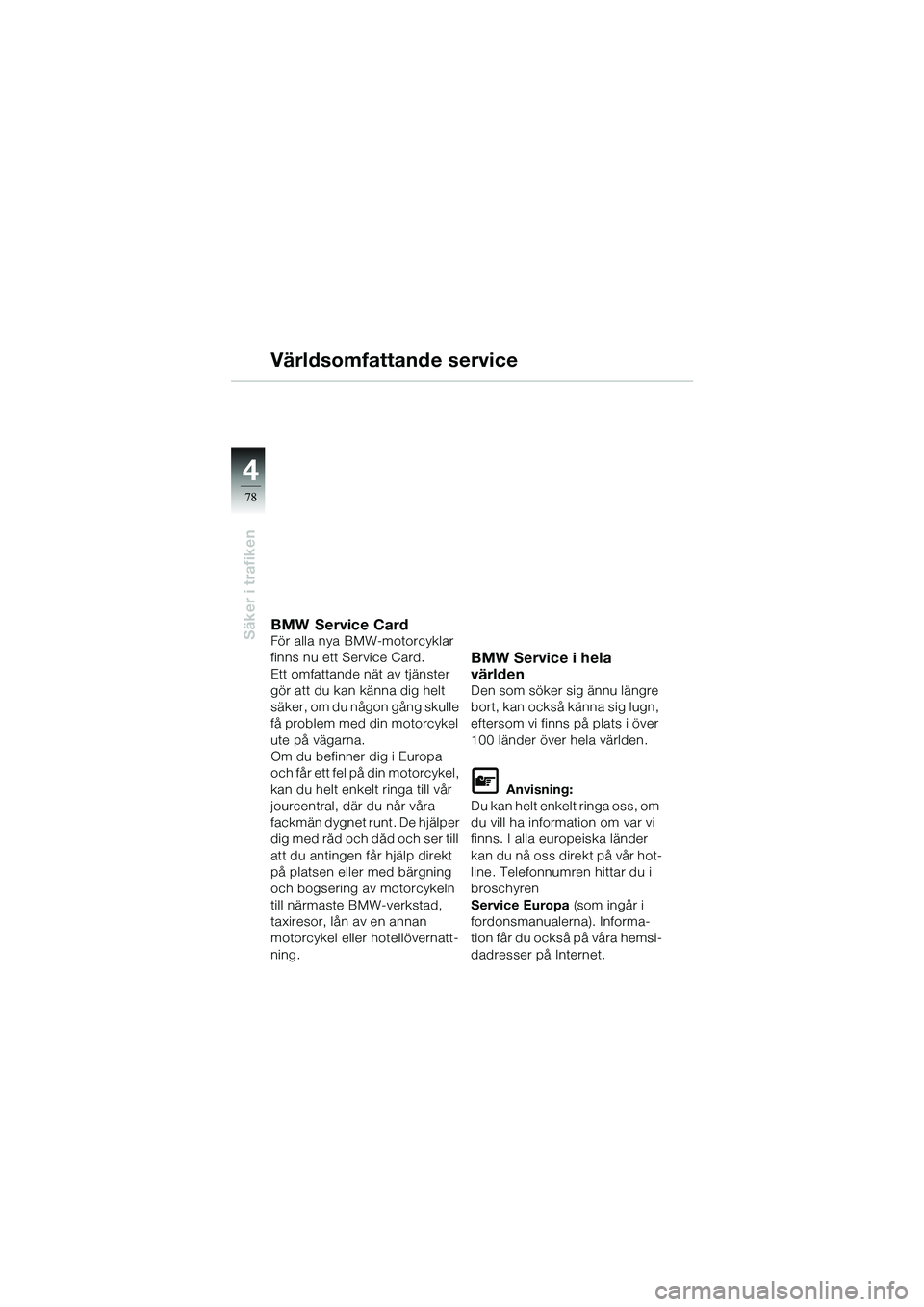

Världsomfattande service
BMW Service CardFör alla nya BMW-motorcyklar
finns nu ett Service Card.
Ett omfattande nät av tjänster
gör att du kan känna dig helt
säker, om du någon gång skulle
få problem med din motorcykel
ute på vägarna.
Om du befinner dig i Europa
och får ett fel på din motorcykel,
kan du helt enkelt ringa till vår
jourcentral, där du når våra
fackmän dygnet runt. De hjälper
dig med råd och dåd och ser till
att du antingen får hjälp direkt
på platsen eller med bärgning
och bogsering av motorcykeln
till närmaste BMW-verkstad,
taxiresor, lån av en annan
motorcykel eller hotellövernatt-
ning.
BMW Service i hela
världen
Den som söker sig ännu längre
bort, kan också känna sig lugn,
eftersom vi finns på plats i över
100 länder över hela världen.
L Anvisning:
Du kan helt enkelt ringa oss, om
du vill ha information om var vi
finns. I alla europeiska länder
kan du nå oss direkt på vår hot-
line. Telefonnumren hittar du i
broschyren
Service Europa (som ingår i
fordonsmanualerna). Informa-
tion får du också på våra hemsi-
dadresser på Internet.
10SbkS6.BK.fm Seite 78 Mont ag, 23. Januar 2006 4:51 16
