2002 BMW MOTORRAD R 1100 S Instruktionsbok (in Swedish)

11
7
Översikt och handhavande
A
7
12354
8
B6

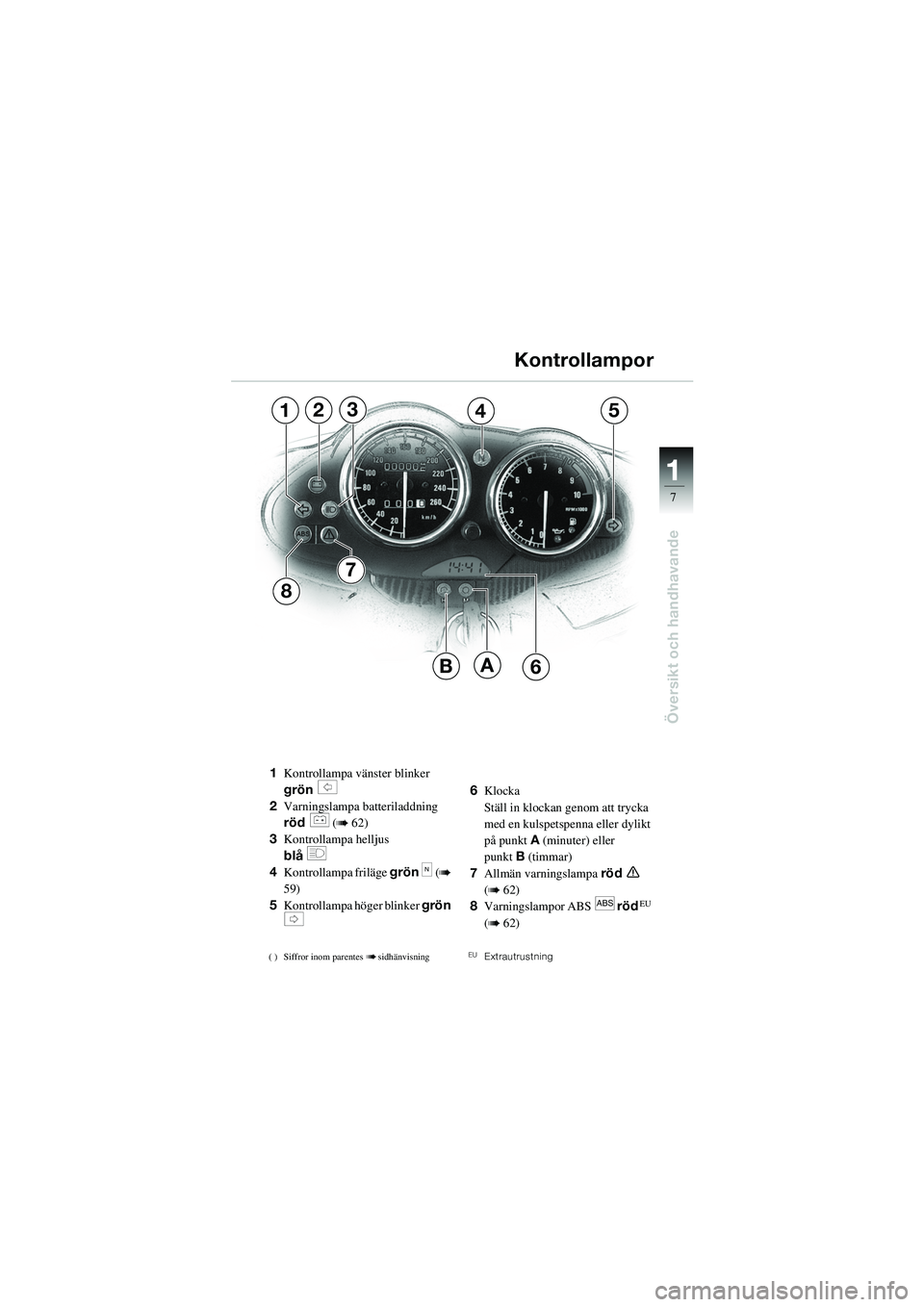

1Kontrollampa vänster blinker
grön
s
2 Varningslampa batteriladdning
röd
r (b 62)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k (b
59)
5 Kontrollampa höger blinker grön
t
( ) Siffror inom parentes bsidhänvisning

6 Klocka
Ställ in klockan genom att trycka
med en kulspetspenna eller dylikt
på punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e
(
b 62)
8 Varningslampor ABS
l rödEU
(
b 62)
EUExtrautrustning
Kontrollampor
10SbkS6.BK.fm Seite 7 Mont ag, 23. Januar 2006 4:51 16

11
8
Översikt och handhavande

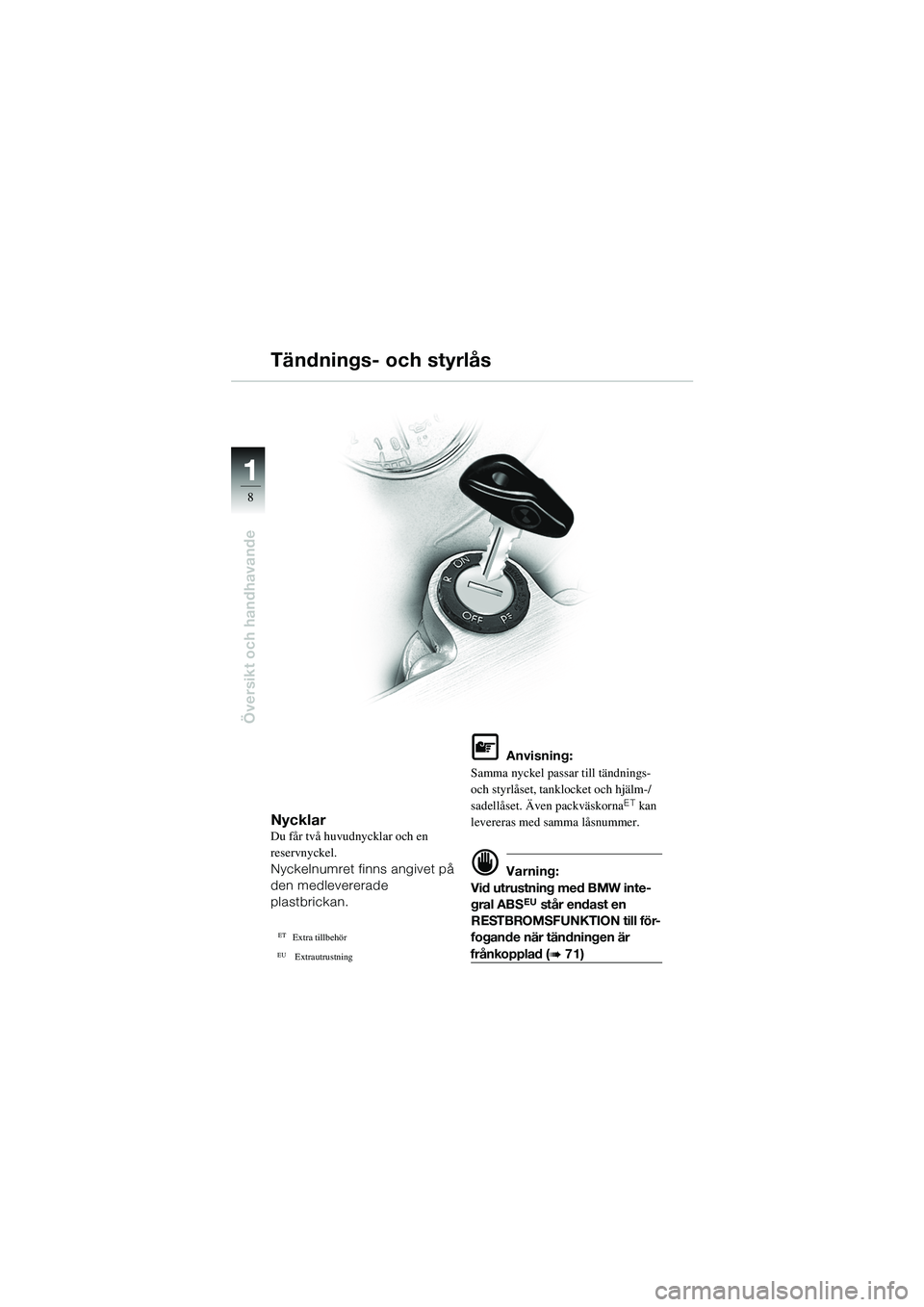

NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EU Extrautrustning
L Anvisning:
Samma nyckel passar till tändnings-
och styrlåset, tanklocket och hjälm-/
sadellåset. Även packväskorna
ET kan
levereras med samma låsnummer.
d Varning:
Vid utrustning med BMW inte-
gral ABS
EU står endast en
RESTBROMSFUNKTION till för-
fogande när tändningen är
frånkopplad (b 71)
Tändnings- och styrlås
10SbkS6.BK.fm Seite 8 Mont ag, 23. Januar 2006 4:51 16

11
9
Översikt och handhavande

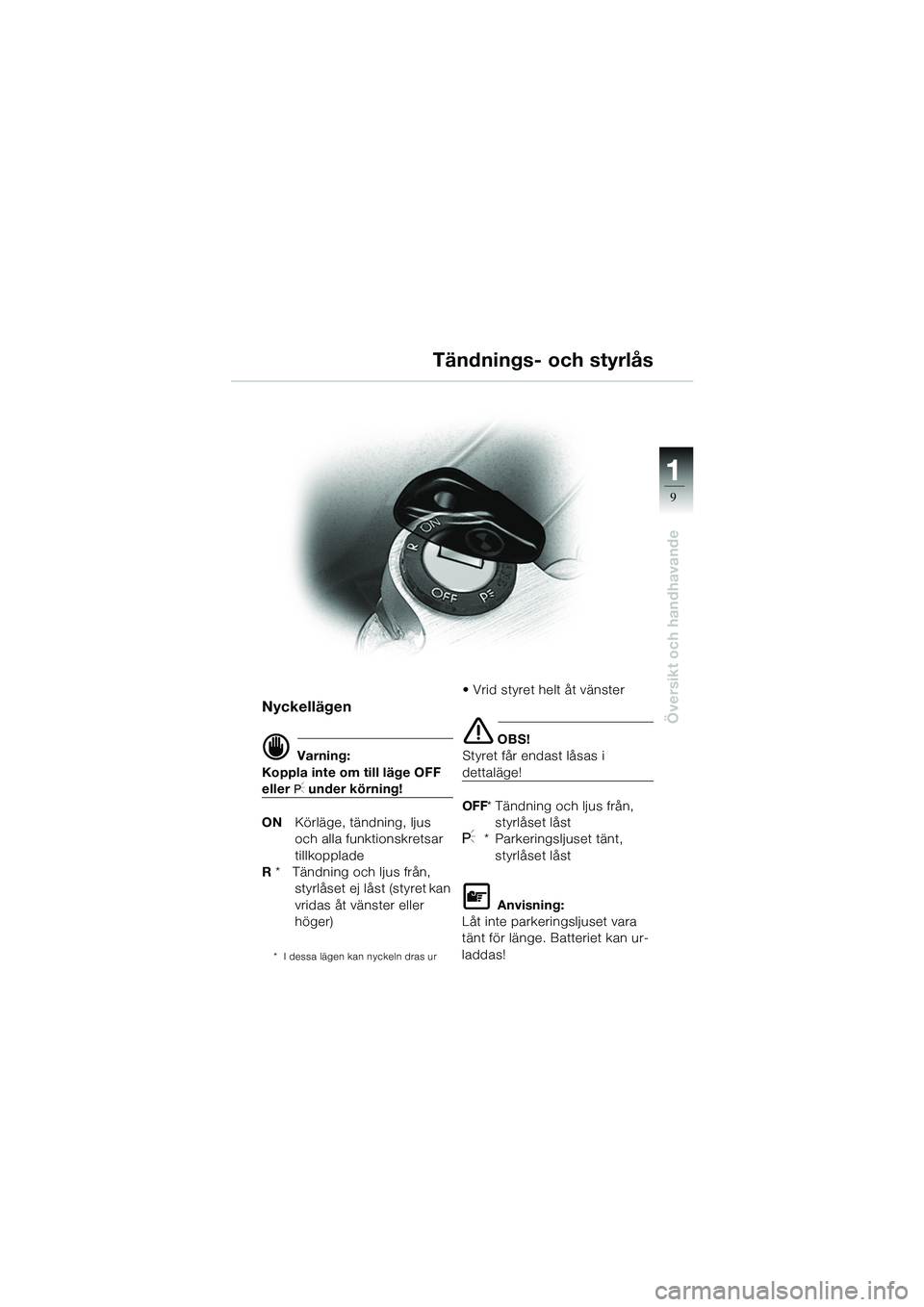

Tändnings- och styrlås
Nyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
* I dessa lägen kan nyckeln dras ur
• Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
10SbkS6.BK.fm Seite 9 Mont ag, 23. Januar 2006 4:51 16

11
10
Översikt och handhavande

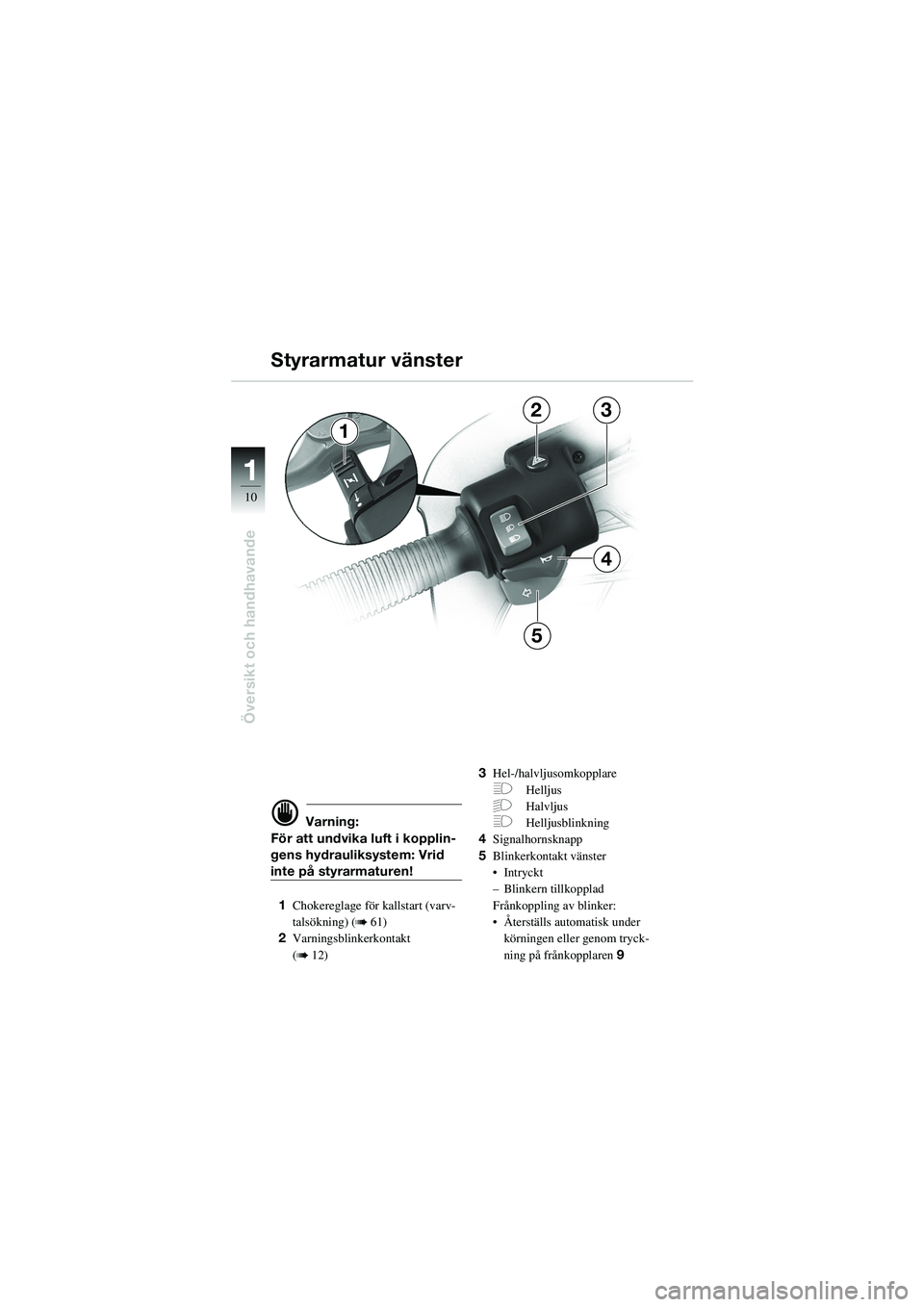

d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem: Vrid
inte på styrarmaturen!
1 Chokereglage för kallstart (varv-
talsökning) (
b 61)
2 Varningsblinkerkontakt
(
b 12) 3
Hel-/halvlju somkopplare
FHelljus
GHalvljus
FHelljusblinkning
4 Signalhornsknapp
5 Blinkerkontakt vänster
•Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
• Återställs automatisk under
körningen eller genom tryck-
ning på frånkopplaren 9
Styrarmatur vänster
23
4
5
1
10SbkS6.BK.fm Seite 10 Mont ag, 23. Januar 2006 4:51 16

11
11
Översikt och handhavande
7
B
C
A
68
910
C
B

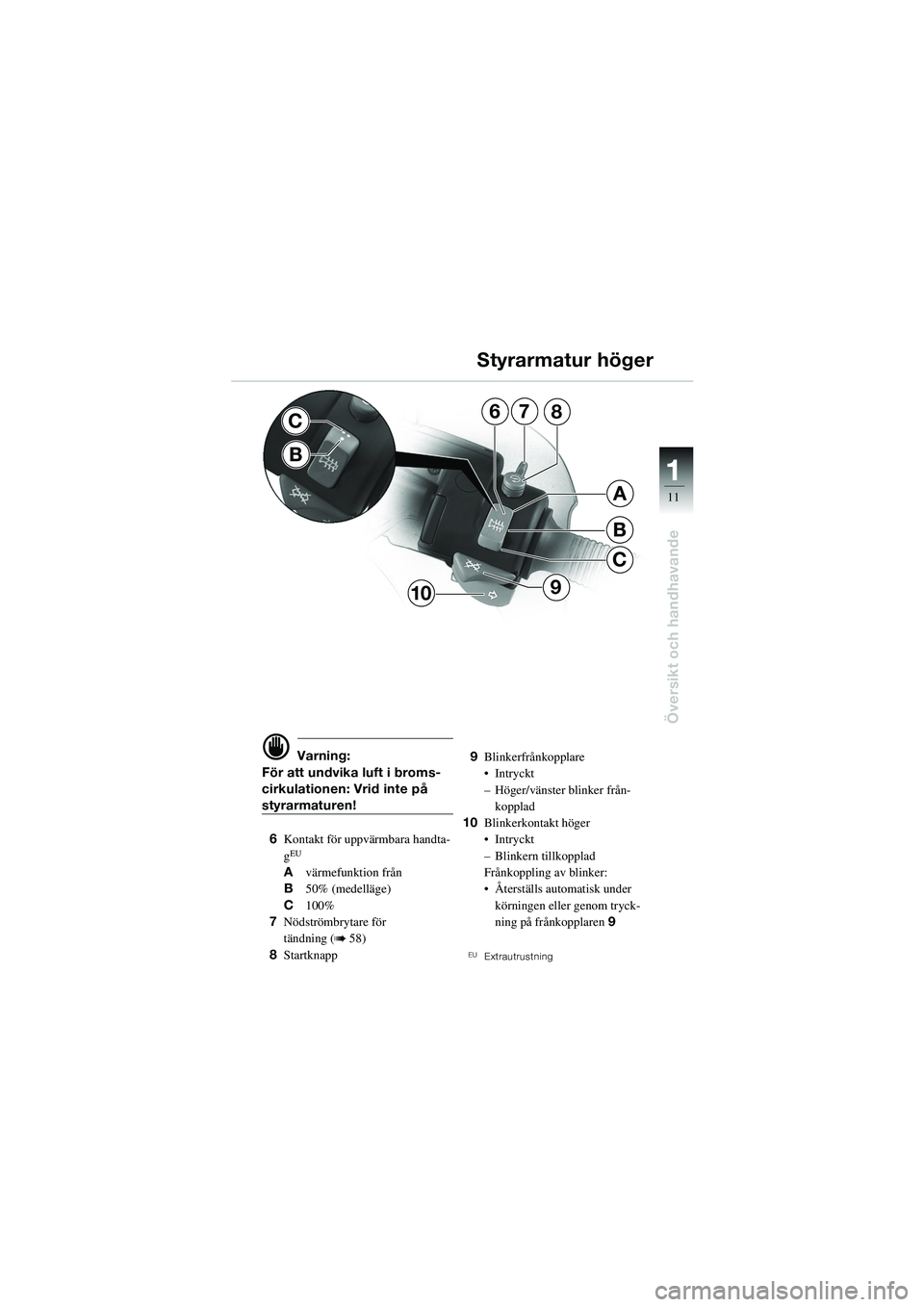

d Varning:
För att undvika luft i broms-
cirkulationen: Vrid inte på
styrarmaturen!
6 Kontakt för uppvärmbara handta-
g
EU
A värmefunktion från
B 50% (medelläge)
C 100%
7 Nödströmbrytare för
tändning (
b 58)
8 Startknapp 9
Blinkerfrånkopplare
•Intryckt
– Höger/vänster blinker från-
kopplad
10 Blinkerkontakt höger
•Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
• Återställs automatisk under
körningen eller genom tryck-
ning på frånkopplaren 9EUExtrautrustning
Styrarmatur höger
10SbkS6.BK.fm Seite 11 Mont ag, 23. Januar 2006 4:51 16

11
12
Översikt och handhavande
1

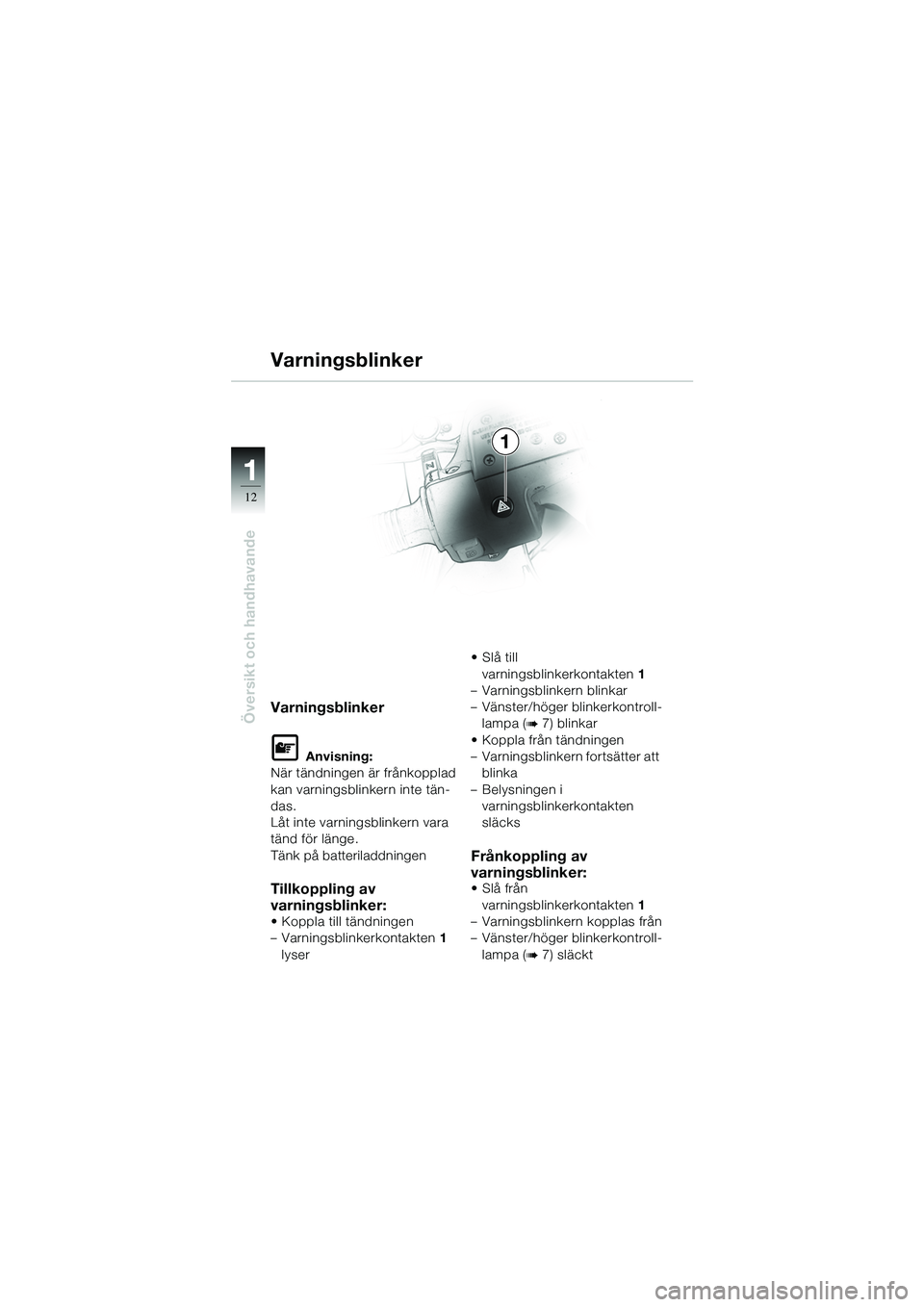

Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
• Koppla till tändningen
– Varningsblinkerkontakten 1
lyser • Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b 7) blinkar
• Koppla från tändningen
– Varningsblinkern fortsätter att blinka
–Belysningen i varningsblinkerkontakten
släcks
Frånkoppling av
varningsblinker:
•Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger blinkerkontroll-
lampa (
b 7) släckt
10SbkS6.BK.fm Seite 12 Mont ag, 23. Januar 2006 4:51 16

11
13
Översikt och handhavande
2
3
14
1

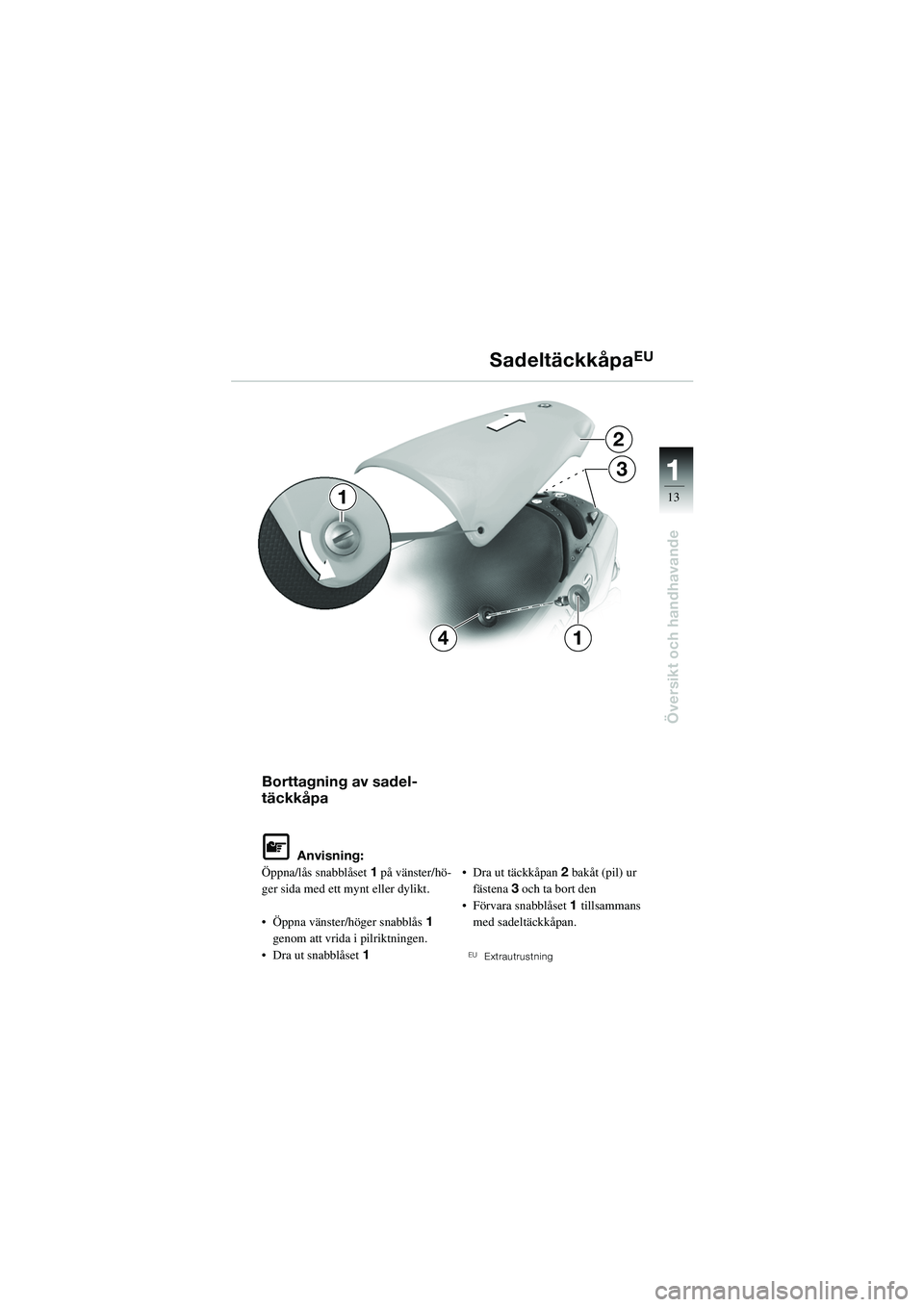

Borttagning av sadel-
täckkåpa
L Anvisning:
Öppna/lås snabblåset 1 på vänster/hö-
ger sida med ett mynt eller dylikt.
• Öppna vänster/höger snabblås 1
genom att vrida i pilriktningen.
• Dra ut snabblåset 1• Dra ut täckkåpan
2 bakåt (pil) ur
fästena 3 och ta bort den
• Förvara snabblåset 1 tillsammans
med sadeltäckkåpan.
EUExtrautrustning
SadeltäckkåpaEU
10SbkS6.BK.fm Seite 13 Mont ag, 23. Januar 2006 4:51 16

11
14
Översikt och handhavande

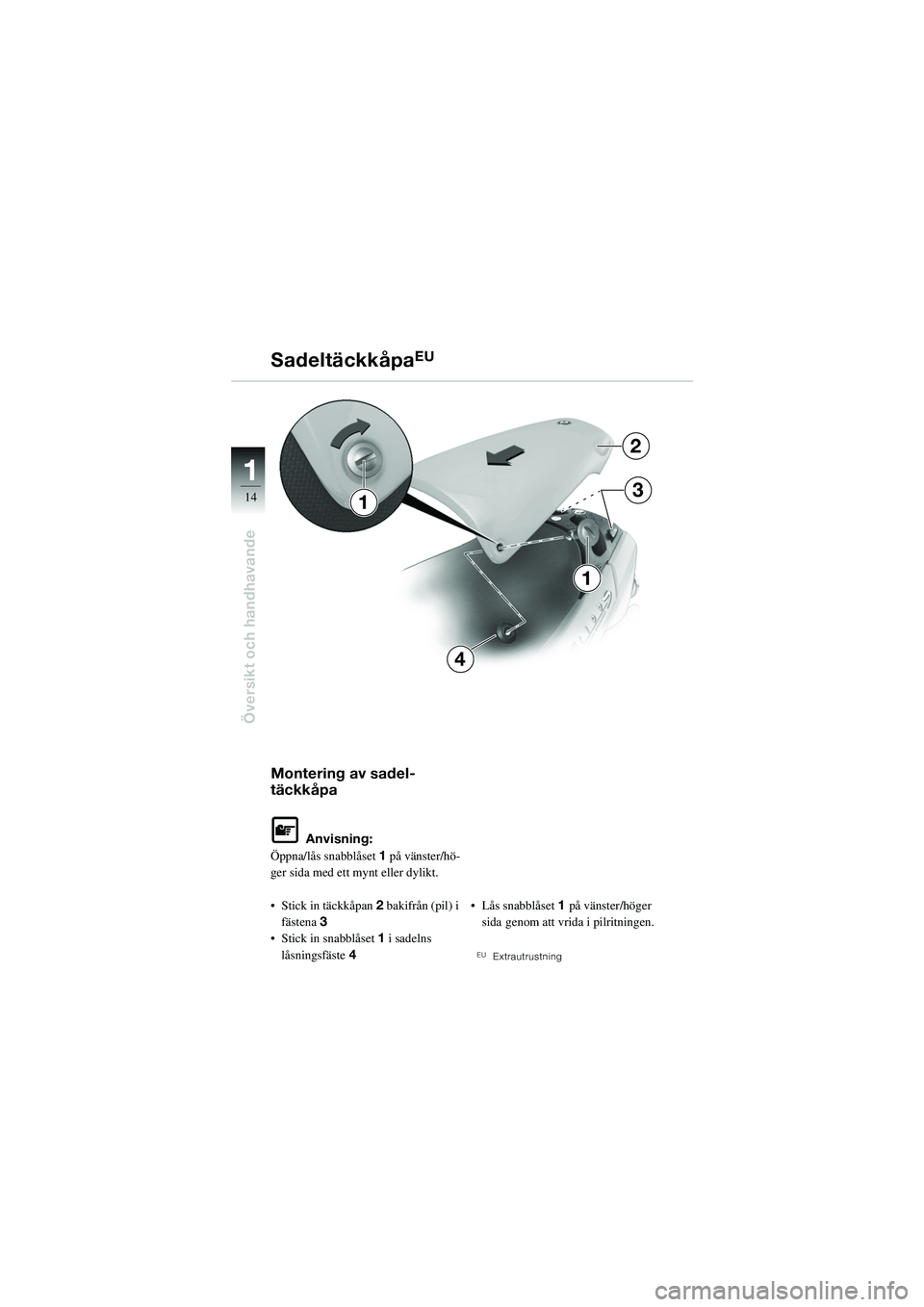

Montering av sadel-
täckkåpa
L Anvisning:
Öppna/lås snabblåset 1 på vänster/hö-
ger sida med ett mynt eller dylikt.
• Stick in täckkåpan 2 bakifrån (pil) i
fästena 3
• Stick in snabblåset 1 i sadelns
låsningsfäste 4 • Lås snabblåset
1 på vänster/höger
sida genom att vrida i pilritningen.
EUExtrautrustning
SadeltäckkåpaEU
2
3
4
1
1
