2002 BMW MOTORRAD K 1200 LT Handleiding (in Dutch)

31
Overzicht en bediening
1

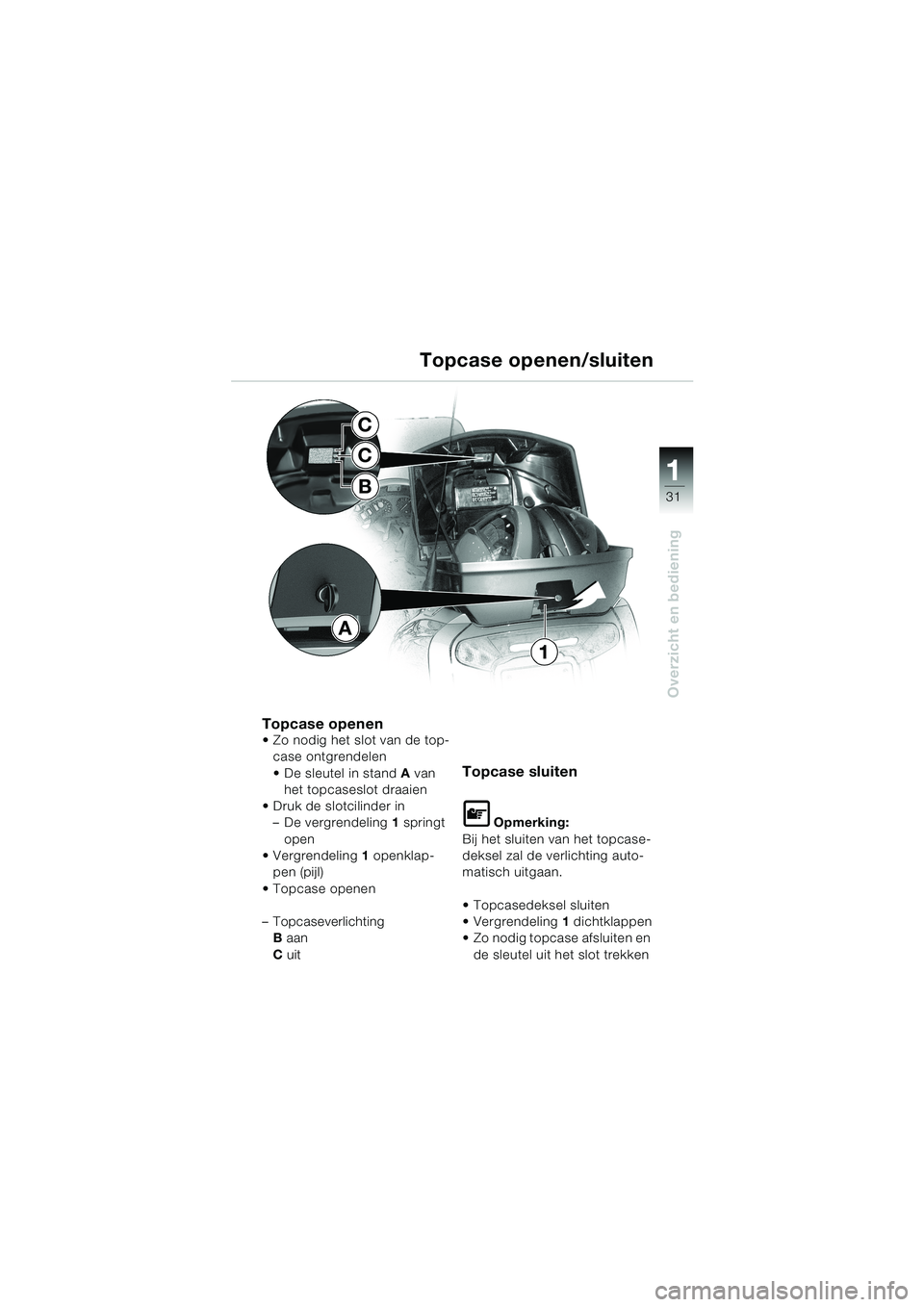

Topcase openen/sluiten
Topcase openenZo nodig het slot van de top-
case ontgrendelen
De sleutel in standA van
het topcaseslot draaien
Druk de slotcilinder in
–De vergrendeling1 springt
open
Vergrendeling1 openklap-
pen (pijl)
Topcase openen
–Topcaseverlichting
B aan
C uit
Topcase sluiten
L Opmerking:
Bij het sluiten van het topcase-
deksel zal de verlichting auto-
matisch uitgaan.
Topcasedeksel sluiten
Vergrendeling1 dichtklappen
Zo nodig topcase afsluiten en
de sleutel uit het slot trekken
A
1
C
C
B
10LTbkn4.bk Seite 31 Montag, 26. August 2002 1:36 13

32
Overzicht en bediening
1

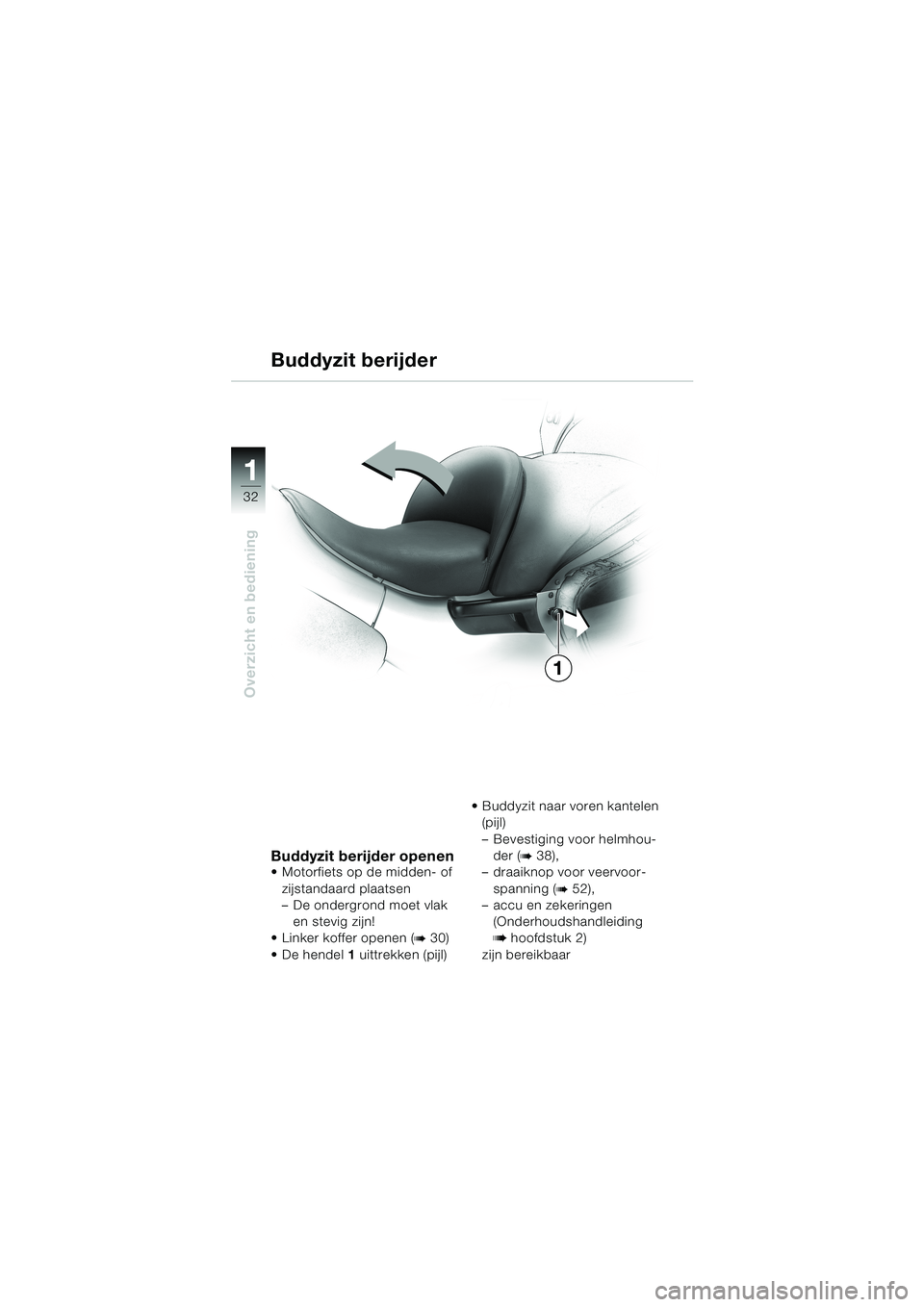

Buddyzit berijder
Buddyzit berijder openenMotorfiets op de midden- of
zijstandaard plaatsen
–De ondergrond moet vlak
en stevig zijn!
Linker koffer openen (
b 30)
De hendel1 uittrekken (pijl)Buddyzit naar voren kantelen
(pijl)
–Bevestiging voor helmhou-
der (
b 38),
–draaiknop voor veervoor-
spanning (
b 52),
–accu en zekeringen
(Onderhoudshandleiding
b hoofdstuk 2)
zijn bereikbaar
1
10LTbkn4.bk Seite 32 Montag, 26. August 2002 1:36 13

33
Overzicht en bediening
1B
A

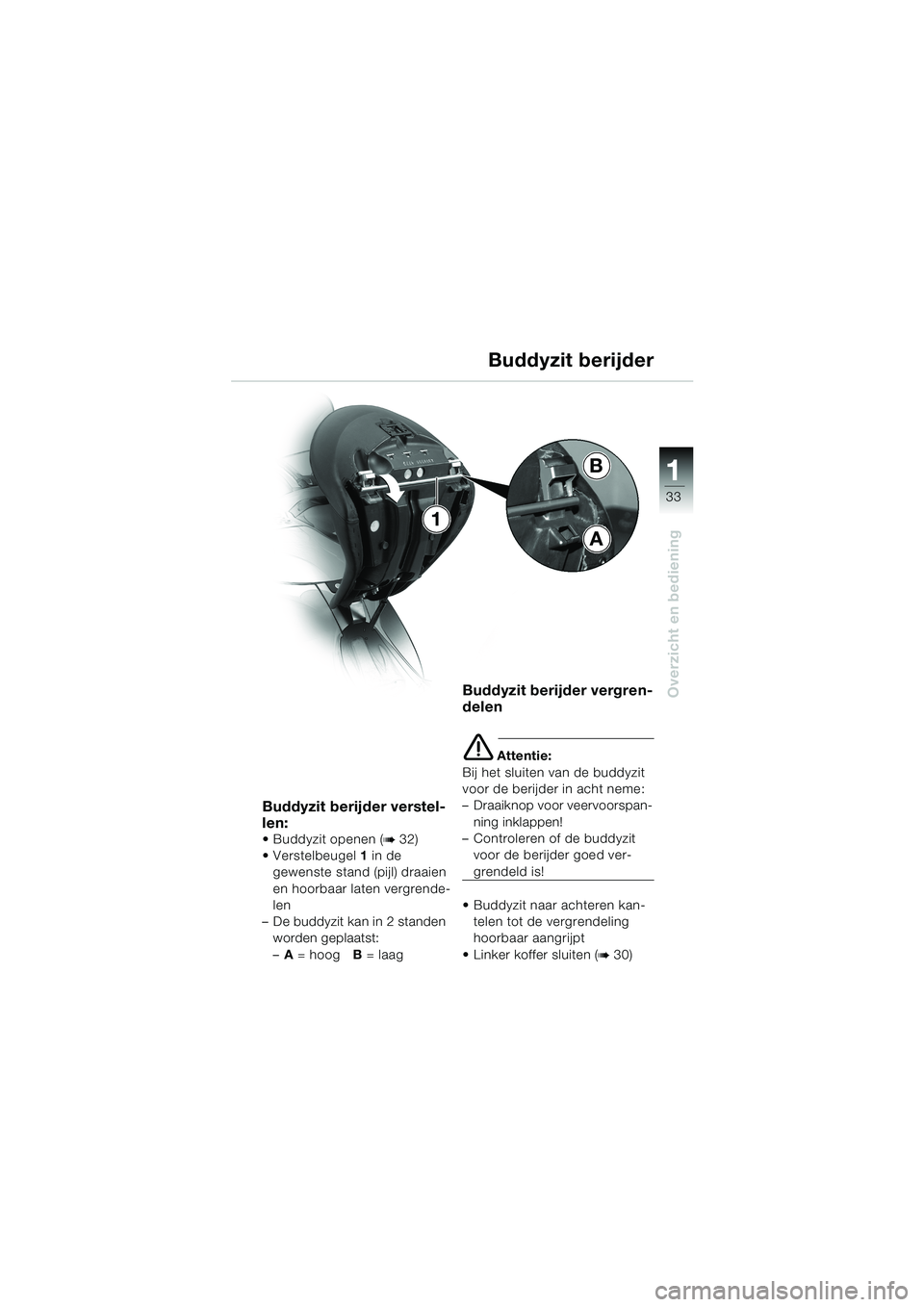

1Buddyzit berijder
Buddyzit berijder verstel-
len:
Buddyzit openen (b 32)
Verstelbeugel 1 in de
gewenste stand (pijl) draaien
en hoorbaar laten vergrende-
len
–De buddyzit kan in 2 standen
worden geplaatst:
–A = hoogB = laag
Buddyzit berijder vergren-
delen
e Attentie:
Bij het sluiten van de buddyzit
voor de berijder in acht neme:
–Draaiknop voor veervoorspan-
ning inklappen!
–Controleren of de buddyzit
voor de berijder goed ver-
grendeld is!
Buddyzit naar achteren kan-
telen tot de vergrendeling
hoorbaar aangrijpt
Linker koffer sluiten (
b 30)
10LTbkn4.bk Seite 33 Montag, 26. August 2002 1:36 13

34
Overzicht en bediening
1

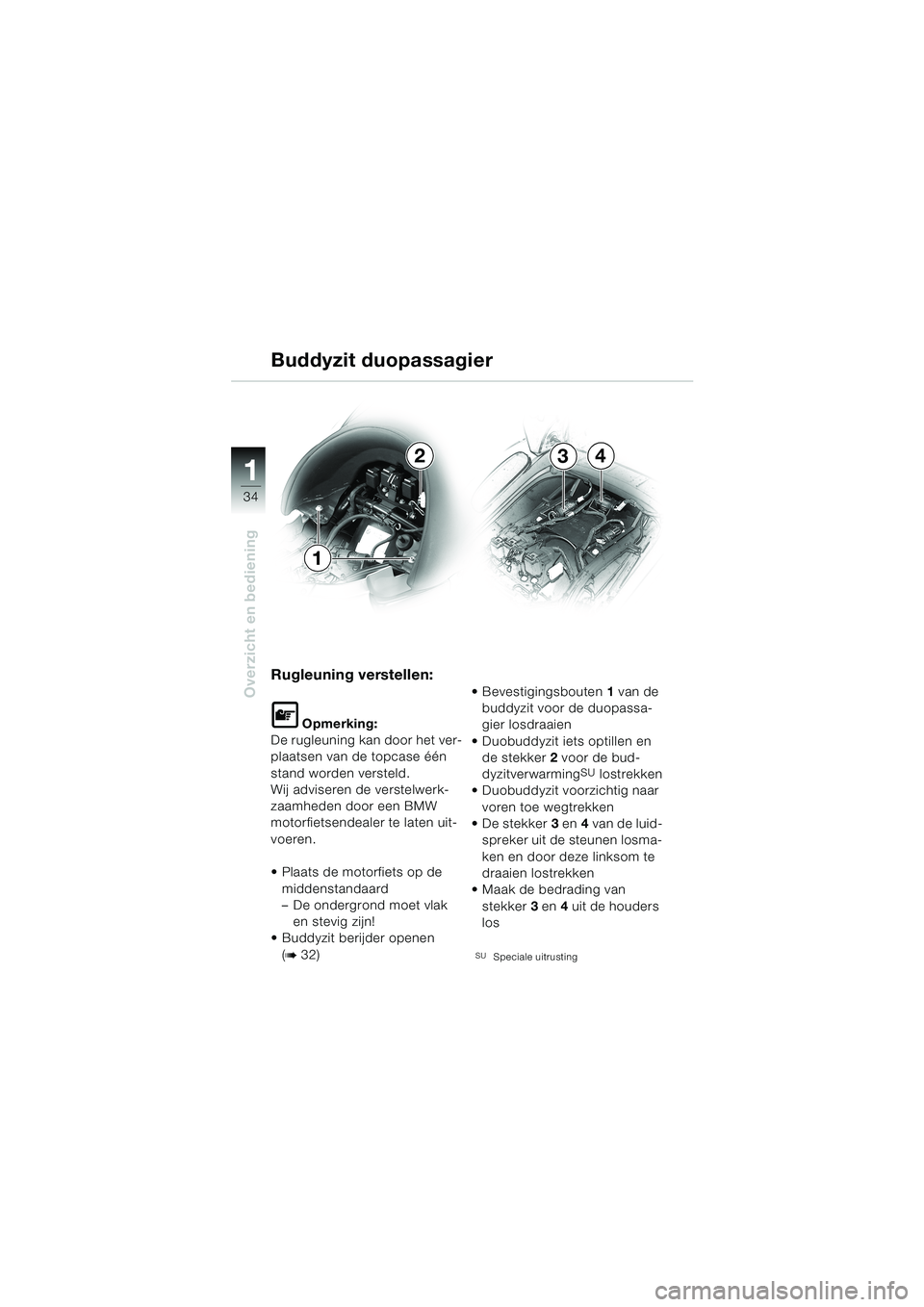

Buddyzit duopassagier
Rugleuning verstellen:
L Opmerking:
De rugleuning kan door het ver-
plaatsen van de topcase één
stand worden versteld.
Wij adviseren de verstelwerk-
zaamheden door een BMW
motorfietsendealer te laten uit-
voeren.
Plaats de motorfiets op de
middenstandaard
–De ondergrond moet vlak
en stevig zijn!
Buddyzit berijder openen
(
b 32)Bevestigingsbouten1 van de
buddyzit voor de duopassa-
gier losdraaien
Duobuddyzit iets optillen en
de stekker2 voor de bud-
dyzitverwarming
SU lostrekken
Duobuddyzit voorzichtig naar
voren toe wegtrekken
De stekker3 en4 van de luid-
spreker uit de steunen losma-
ken en door deze linksom te
draaien lostrekken
Maak de bedrading van
stekker3 en4 uit de houders
los
SUSpeciale uitrusting
2
1
34
10LTbkn4.bk Seite 34 Montag, 26. August 2002 1:36 13

35
Overzicht en bediening
1

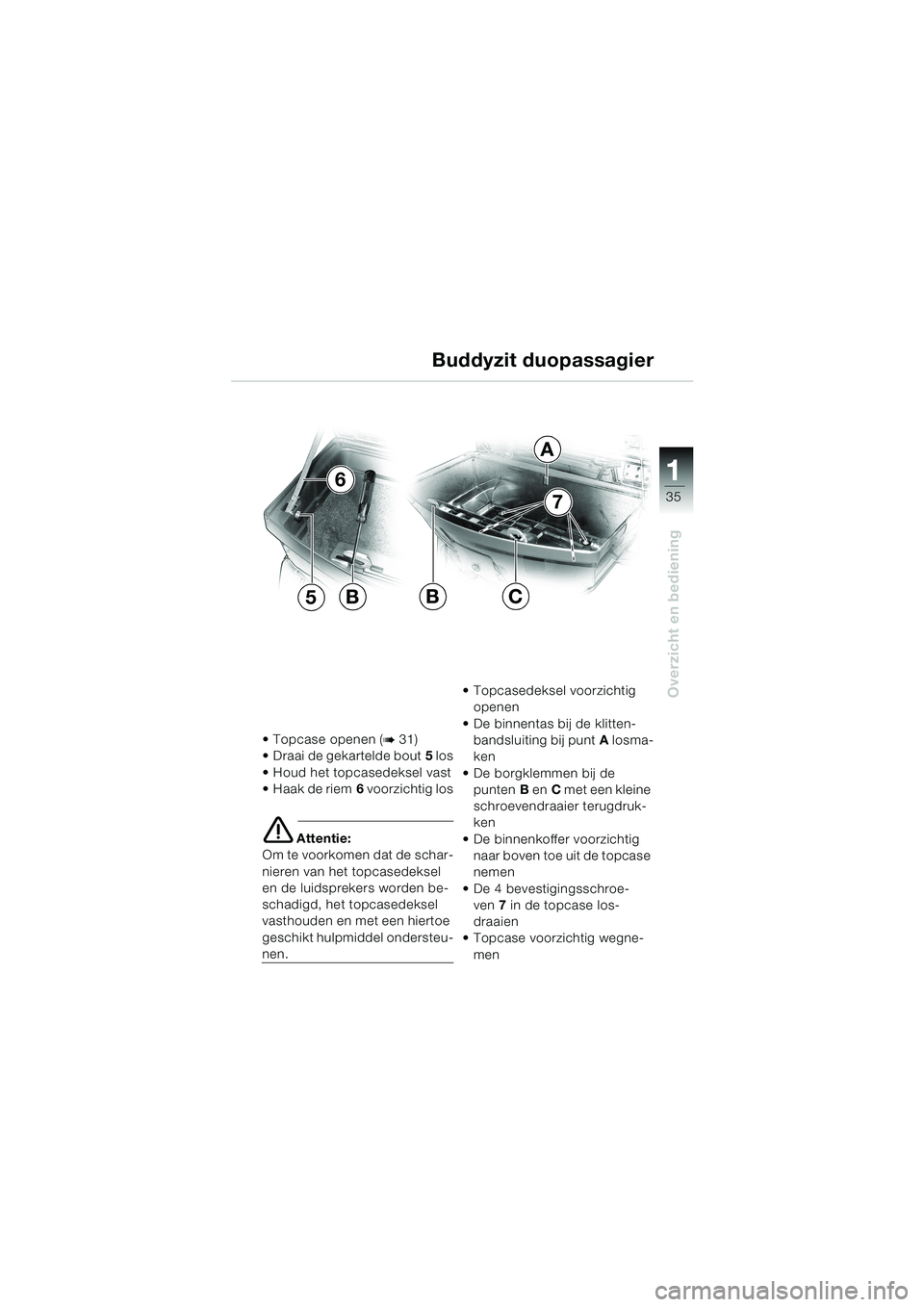

Buddyzit duopassagier
Topcase openen (b 31)
Draai de gekartelde bout5 los
Houd het topcasedeksel vast
Haak de riem6 voorzichtig los
e Attentie:
Om te voorkomen dat de schar-
nieren van het topcasedeksel
en de luidsprekers worden be-
schadigd, het topcasedeksel
vasthouden en met een hiertoe
geschikt hulpmiddel ondersteu-
nen.Topcasedeksel voorzichtig
openen
De binnentas bij de klitten-
bandsluiting bij puntA losma-
ken
De borgklemmen bij de
puntenB enC met een kleine
schroevendraaier terugdruk-
ken
De binnenkoffer voorzichtig
naar boven toe uit de topcase
nemen
De 4 bevestigingsschroe-
ven7 in de topcase los-
draaien
Topcase voorzichtig wegne-
men
5B
6
A
BC
7
10LTbkn4.bk Seite 35 Montag, 26. August 2002 1:36 13

36
Overzicht en bediening
1

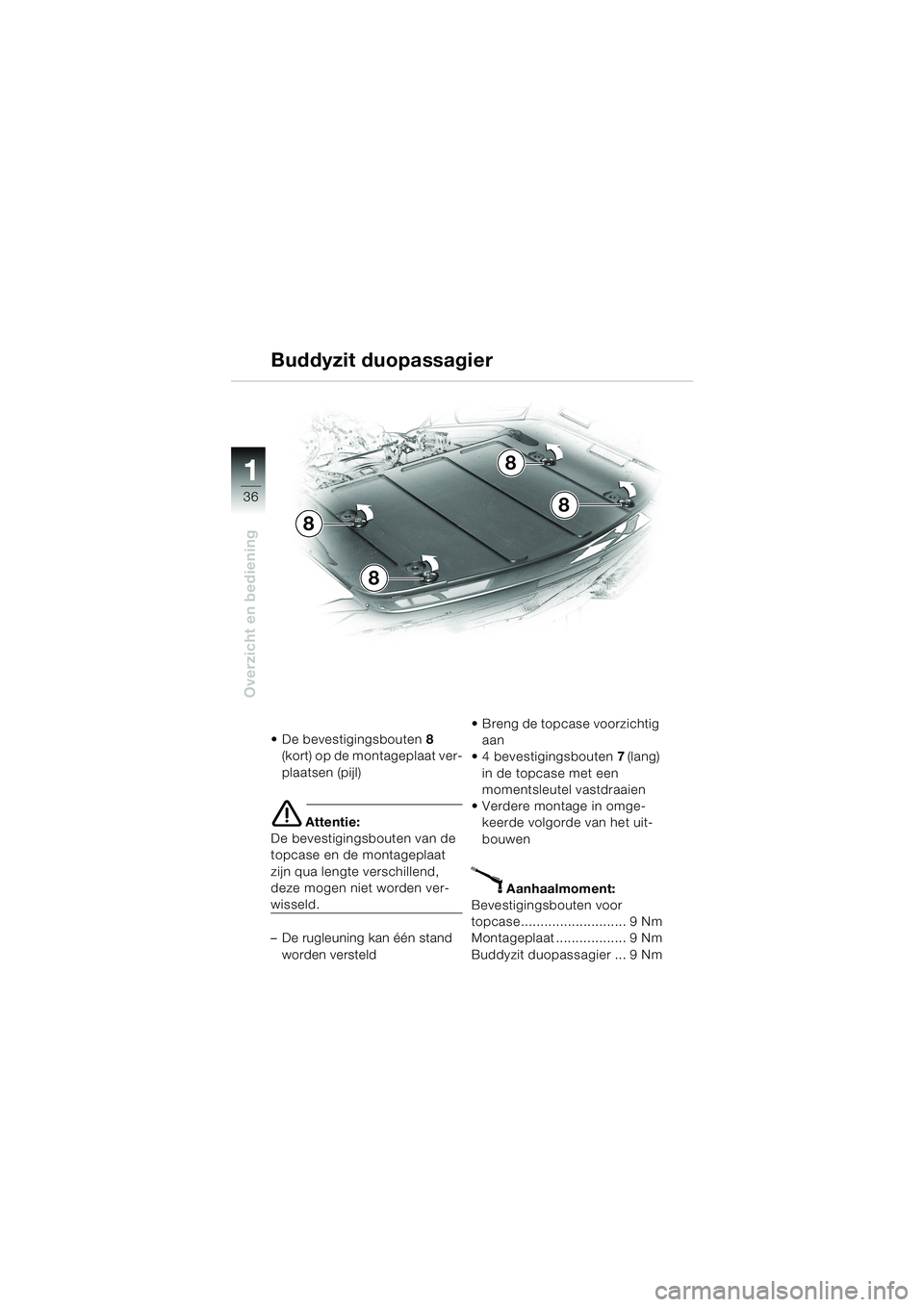

Buddyzit duopassagier
De bevestigingsbouten8
(kort) op de montageplaat ver-
plaatsen (pijl)
e Attentie:
De bevestigingsbouten van de
topcase en de montageplaat
zijn qua lengte verschillend,
deze mogen niet worden ver-
wisseld.
–De rugleuning kan één stand
worden versteldBreng de topcase voorzichtig
aan
4 bevestigingsbouten7 (lang)
in de topcase met een
momentsleutel vastdraaien
Verdere montage in omge-
keerde volgorde van het uit-
bouwen
X Aanhaalmoment:
Bevestigingsbouten voor
topcase........................... 9 Nm
Montageplaat .................. 9 Nm
Buddyzit duopassagier ... 9 Nm
8
8
8
8
10LTbkn4.bk Seite 36 Montag, 26. August 2002 1:36 13

37
Overzicht en bediening
1

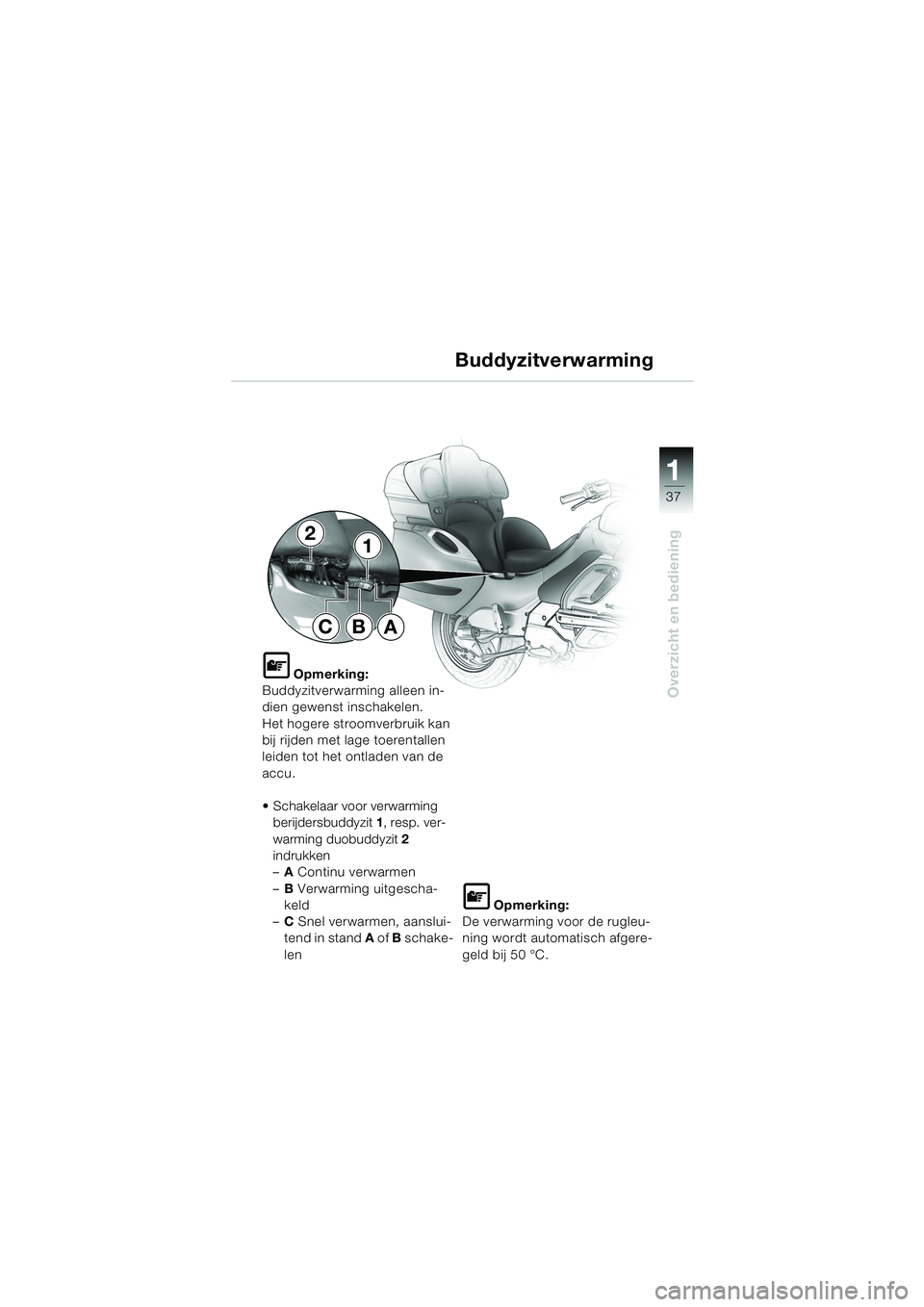

Buddyzitverwarming
L Opmerking:
Buddyzitverwarming alleen in-
dien gewenst inschakelen.
Het hogere stroomverbruik kan
bij rijden met lage toerentallen
leiden tot het ontladen van de
accu.
Schakelaar voor verwarming
berijdersbuddyzit 1, resp. ver-
warming duobuddyzit 2
indrukken
–AContinu verwarmen
–BVerwarming uitgescha-
keld
–CSnel verwarmen, aanslui-
tend in stand A of B schake-
len
L Opmerking:
De verwarming voor de rugleu-
ning wordt automatisch afgere-
geld bij 50°C.
21
ABC
10LTbkn4.bk Seite 37 Montag, 26. August 2002 1:36 13

38
Overzicht en bediening
1

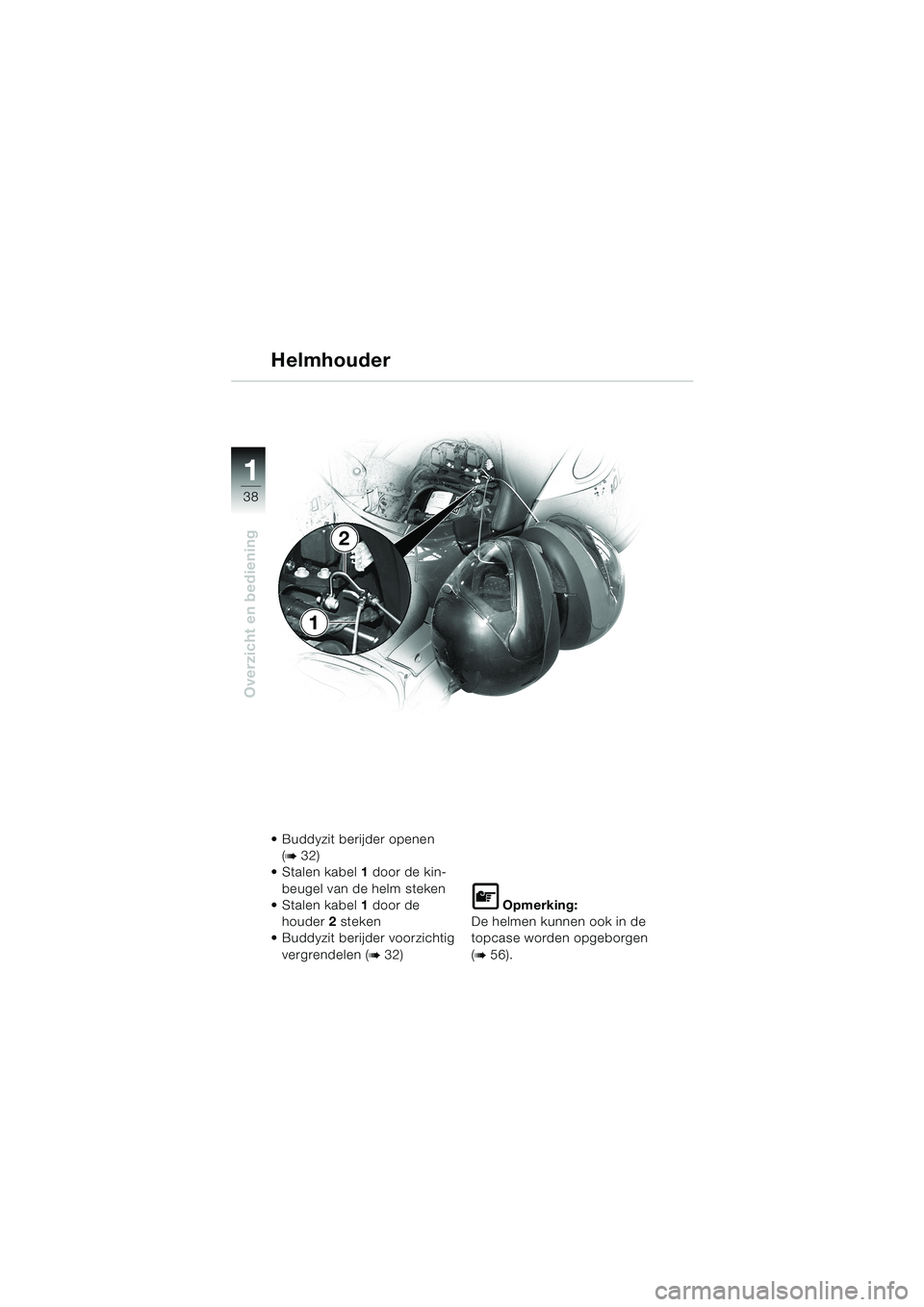

Helmhouder
Buddyzit berijder openen
(
b 32)
Stalen kabel1 door de kin-
beugel van de helm steken
Stalen kabel1 door de
houder2 steken
Buddyzit berijder voorzichtig
vergrendelen (
b 32)
L Opmerking:
De helmen kunnen ook in de
topcase worden opgeborgen
(
b 56).
1
2
10LTbkn4.bk Seite 38 Montag, 26. August 2002 1:36 13
