2002 BMW MOTORRAD K 1200 GT Manual do condutor (in Portuguese)

3
63

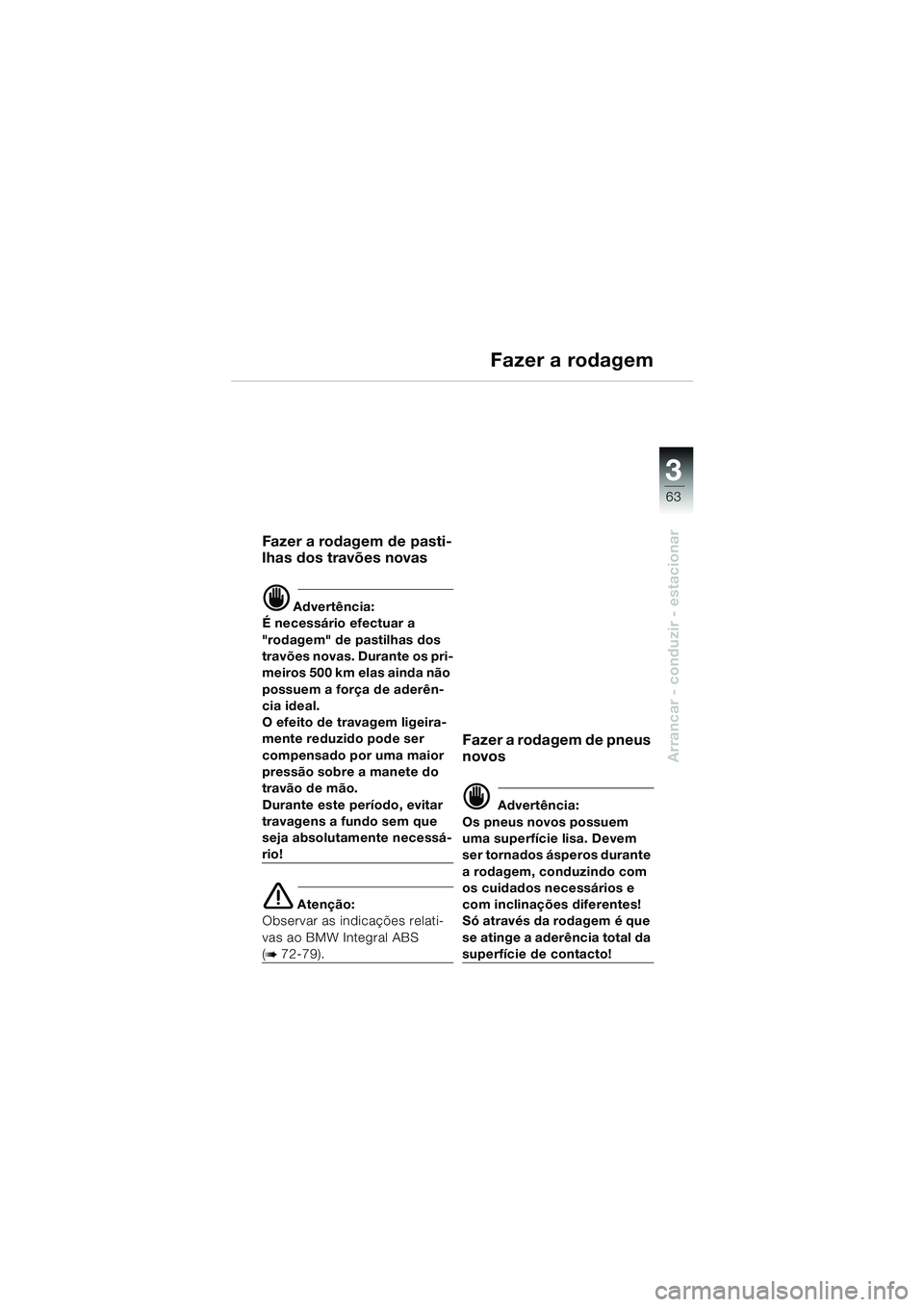

Arrancar - conduzir - estacionar
Fazer a rodagem
Fazer a rodagem de pasti-
lhas dos travões novas
d Advertência:
É necessário efectuar a
"rodagem" de pastilhas dos
travões novas. Durante os pri-
meiros 500 km elas ainda não
possuem a força de aderên-
cia ideal.
O efeito de travagem ligeira-
mente reduzido pode ser
compensado por uma maior
pressão sobre a manete do
travão de mão.
Durante este período, evitar
travagens a fundo sem que
seja absolutamente necessá-
rio!
e Atenção:
Observar as indicações relati-
vas ao BMW Integral ABS
(b 72-79).
Fazer a rodagem de pneus
novos
d Advertência:
Os pneus novos possuem
uma superfície lisa. Devem
ser tornados ásperos durante
a rodagem, conduzindo com
os cuidados necessários e
com inclinações diferentes!
Só através da rodagem é que
se atinge a aderência total da
superfície de contacto!
10k41bkp2.book Seite 63 Donnerstag, 24. Juli 2003 8:56 08

64
Arrancar - conduzir - estacionar
3
Antes de arrancar
Ligar a ignição.– Interruptor de desactivação de emergência na posição de
funcionamento A
 Canhão de ignição na posi-
ção de funcionamento ON
Apenas em caso de
emergência:
 Ligar o interruptor 1
na posição B
– Os circuitos eléctricos do
Motronic, da bomba de com-
bustível e do motor de arran-
que estão desligados
L Indicação:
O BMW Integral ABS continua-
rá em funcionamento (
b 72-79)
se, com a ignição ligada (posi-
ção de funcionamento ON), o
interruptor de desactivação de
emergência for comutado para
a posição B .
Dobrar o descanso lateral
completamente para trás
L Indicação:
Não é possível colocar a moto
em marcha com o descanso la-
teral desdobrado e uma relação
de caixa engrenada.
Engrenar a caixa manual
na posição neutra
– Luz de controlo neutral verde
k acesa (b 7)
– O indicador da velocidade seleccionada mostra "0"
L Indicação:
O motor não arranca:
–Engrenar a caixa manual na
posição
k ou puxar a embrai-
agem
O motor vai abaixo quando é
engrenada a primeira relação
de caixa:
–Dobrar o descanso lateral
completamente para trás,
eventualmente, observar a
tabela de perturbações
(
b Manual de manutenção,
capítulo 2)
10k41bkp2.book Seite 64 Donnerstag, 24. Juli 2003 8:56 08

3
65
Arrancar - conduzir - estacionar

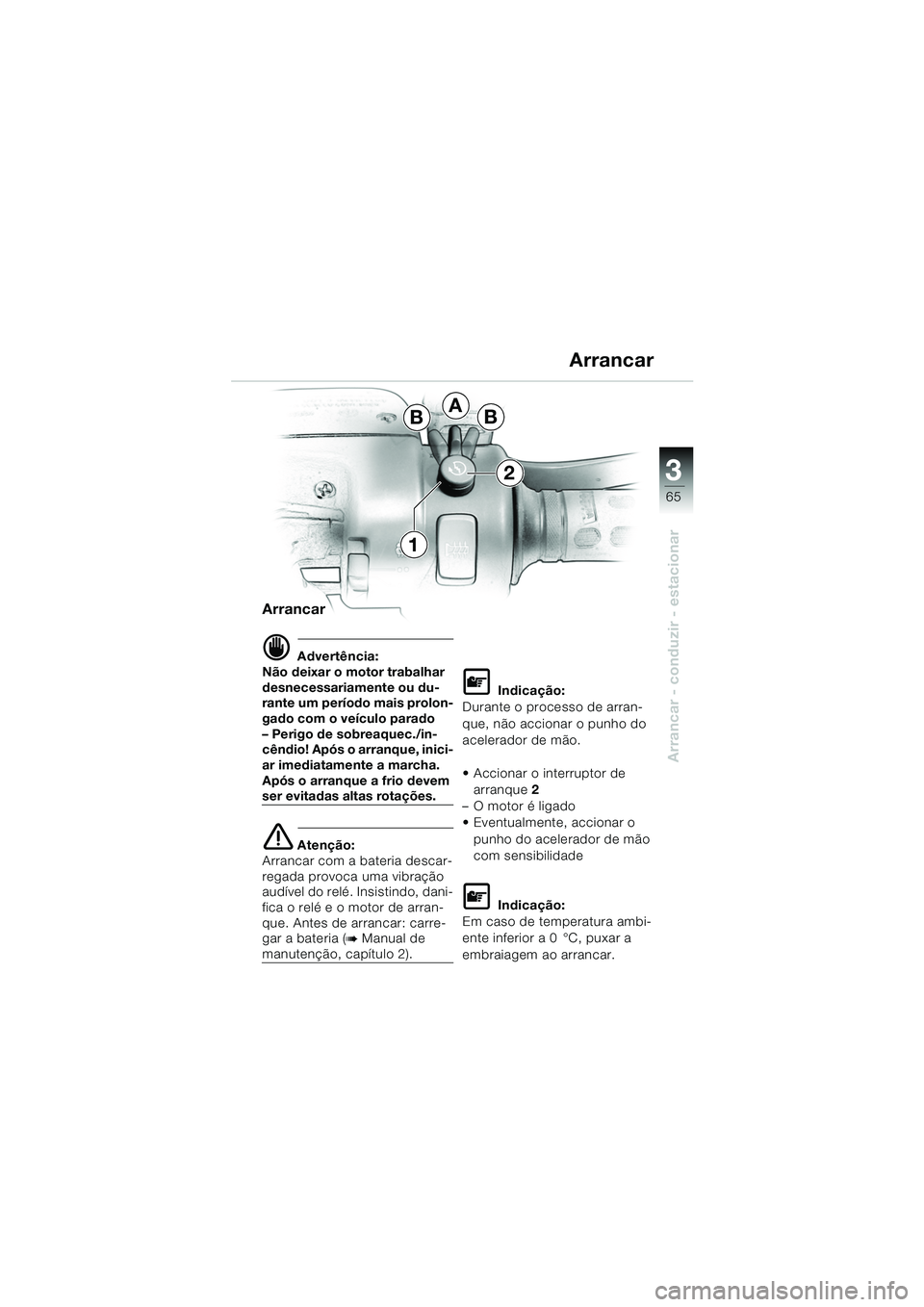

Arrancar
d Advertência:
Não deixar o motor trabalhar
desnecessariamente ou du-
rante um período mais prolon-
gado com o veículo parado
– Perigo de sobreaquec./in-
cêndio! Após o arranque, inici-
ar imediatamente a marcha.
Após o arranque a frio devem
ser evitadas altas rotações.
e Atenção:
Arrancar com a bateria descar-
regada provoca uma vibração
audível do relé. Insistindo, dani-
fica o relé e o motor de arran-
que. Antes de arrancar: carre-
gar a bateria (
b Manual de manutenção, capítulo 2).
L Indicação:
Durante o processo de arran-
que, não accionar o punho do
acelerador de mão.
 Accionar o interruptor de arranque 2
– O motor é ligado
 Eventualmente, accionar o punho do acelerador de mão
com sensibilidade
L Indicação:
Em caso de temperatura ambi-
ente inferior a 0 °C, puxar a
embraiagem ao arrancar.
Arrancar
BBA
2
1
10k41bkp2.book Seite 65 Donnerstag, 24. Juli 2003 8:56 08

66
Arrancar - conduzir - estacionar
3
Luz de advertência ABSLuz de advertência do ABS1
em caso de defeito no BMW
Integral ABS (
b 79)
Luz de advertência geral Acender da luz de advertência
geral 2 em caso de defeito no
BMW Integral ABS (
b 79), e
também com a luz traseira ou
luz de travão defeituosas.
Nível do depósito do
combustível
Quando a luz de advertência 3
acender, significa que ainda
existem aprox. 4 litros de
reserva de combustível.
Pressão do óleo do motorA luz de advertência 4
apaga-se a partir do regime de
ralenti.
e Atenção:
Ao acender a luz de advertên-
cia 4 durante a marcha, em fun-
ção da situação do trânsito, é
necessário:
 desembraiar
 accionar o interruptor de
desactivação de emergência
 parar a moto num local
seguro
 controlar o nível do óleo do motor (
b 28)
Em caso de nível de óleo insufi-
ciente, completar com óleo; ao
acender a luz de advertência e
com o nível de óleo correcto,
procurar, sem falta, uma oficina
especializada, de preferência
um Concessionário BMW Mo-
torrad!
Luzes de advertência
12
43
10k41bkp2.book Seite 66 Donnerstag, 24. Juli 2003 8:56 08

3
67
Arrancar - conduzir - estacionar
Temperatura do líquido de
refrigeração
A luz de advertência5 (verme-
lha) apaga ao arrancar a partir
do regime de ralenti.
e Atenção:
Quando acender a luz de
advert. da temperat. líquido de
refrigeração 5, desligar o motor
e deixá-lo arrefecer. Verificar o
nível do líquido de refrigeração
no depósito de compensação
(
b 40).
Com o depósito de compensa-
ção cheio e a luz de advertên-
cia acesa, ou em caso de con-
sumo excessivo de líquido de
refrigeração, consultar uma ofi-
cina especializada, de prefe-
rência um Concessionário
BMW Motorrad.
Corrente de carga da
bateria
A luz de advertência 6 apaga a
partir do regime de ralenti.
e Atenção:
Se a luz de advertência 6 acen-
der durante a marcha:
consultar uma oficina
especializada, de preferência
de um Concessionário BMW
Motorrad!
Luzes de advertência
65
10k41bkp2.book Seite 67 Donnerstag, 24. Juli 2003 8:56 08

68
Arrancar - conduzir - estacionar
3
Rotações do motorSeleccionar as rotações do
motor em função da tempera-
tura do líquido de refrigeração
(
b 6); aproveitar toda a faixa de
rotações apenas quando o
motor estiver à temperatura de
funcionamento.
Na faixa vermelha do conta-
rotações, a alimentação de
combustível é interrompida
para proteger o motor, sur-
gindo desse modo falhas de
ignição.
L Indicação:
O limitador de rotações actua
às 9 400 rpm.
Variação de carga
d Advertência:
Evitar variações de carga
bruscas, especialmente em
faixas de rodagem molhadas
ou escorregadias.
Efectuar mudanças
L Indicação:
Ao efectuar mudanças, não
deixar patinar a embraiagem.
Mudar de velocidade apenas
com a alteração das rotações
do motor.
O indicador digital da velocida-
de seleccionada no Cockpit in-
dica a relação de caixa
engrenada (
b 7).
Conduzir e efectuar mudanças
10k41bkp2.book Seite 68 Donnerstag, 24. Juli 2003 8:56 08

3
69
Arrancar - conduzir - estacionar

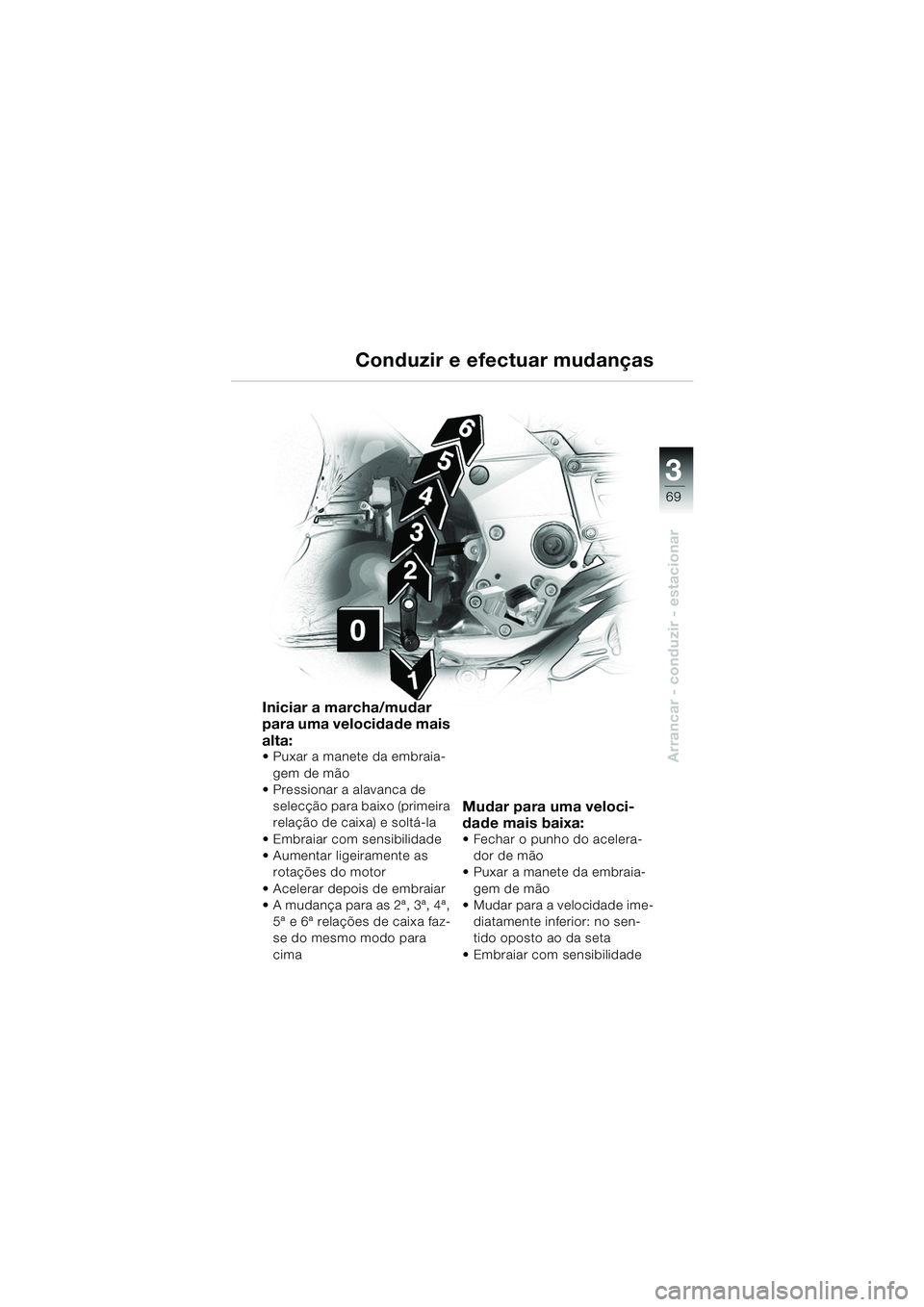

Conduzir e efectuar mudanças
Iniciar a marcha/mudar
para uma velocidade mais
alta:
 Puxar a manete da embraia-gem de mão
 Pressionar a alavanca de
selecção para baixo (primeira
relação de caixa) e soltá-la
 Embraiar com sensibilidade
 Aumentar ligeiramente as rotações do motor
 Acelerar depois de embraiar
 A mudança para as 2ª, 3ª, 4ª, 5ª e 6ª relações de caixa faz-
se do mesmo modo para
cima
Mudar para uma veloci-
dade mais baixa:
 Fechar o punho do acelera-dor de mão
 Puxar a manete da embraia-
gem de mão
 Mudar para a velocidade ime-
diatamente inferior: no sen-
tido oposto ao da seta
 Embraiar com sensibilidade
10k41bkp2.book Seite 69 Donnerstag, 24. Juli 2003 8:56 08

70
Arrancar - conduzir - estacionar
3
Sistema dos travões - Generalidades
Travões molhadosApós lavar a moto, ter passado
sobre água ou em caso de
chuva, o efeito de travagem
pode ser retardado devido a
discos e pastilhas dos travões
húmidos ou congelados
durante o Inverno.
d Advertência:
Primeiro devem efectuar-se
travagens para secar os
travões!
Camada de sal sobre o
travão
Ao conduzir em estradas nas
quais foi espalhado sal, o efeito
total de travagem pode ser
retardado caso não seja efectu-
ada nenhuma travagem durante
um longo período de tempo.
d Advertência:
A camada de sal nos discos e
nas pastilhas dos travões
deve ser primeiro desgastada
efectuando travagens.
10k41bkp2.book Seite 70 Donnerstag, 24. Juli 2003 8:56 08
