2002 BMW MOTORRAD K 1200 GT Manual do condutor (in Portuguese)

7
Visão geral e comando
1
1Luz de controlo do indica-
dor de mudança de direc-
ção esquerdo verde
s
2 Luz de advertência ABS
vermelha
l (b 66)
3 Luz de advertência geral
vermelha
e (b 66)
4 Luz de controlo da caixa
manual na posição neutral
verde
k (b 64)
5 Luz de controlo da regula-
ção da velocidade
amarela
SA (b 14-17)
SAEquipamento extra
6Luz de controlo do indica-
dor de mudança de direc-
ção direito verde
t
7 Relógio
Para ajustar com uma esfe-
rográfica, ou semelhante.
Premir o objecto no
ponto A(horas) ou ponto B
(minutos)
8 Indicação da marcha
seleccionada
( ) Número entre parêntesis
bPágina com explicação‚

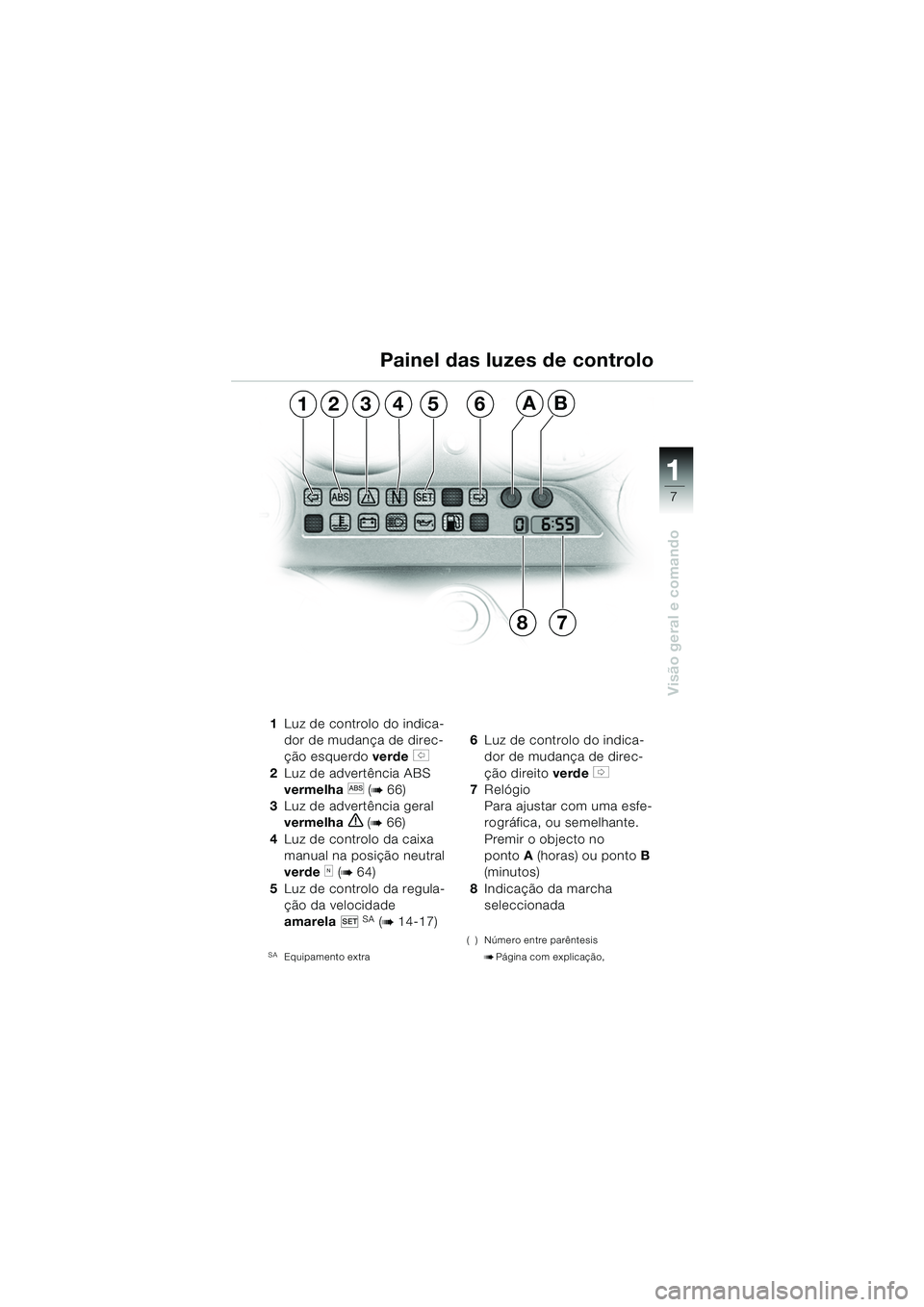

Painel das luzes de controlo
78
6A14B235
10k41bkp2.book Seite 7 Donnerstag, 24. Juli 2003 8:56 08

8
Visão geral e comando
1

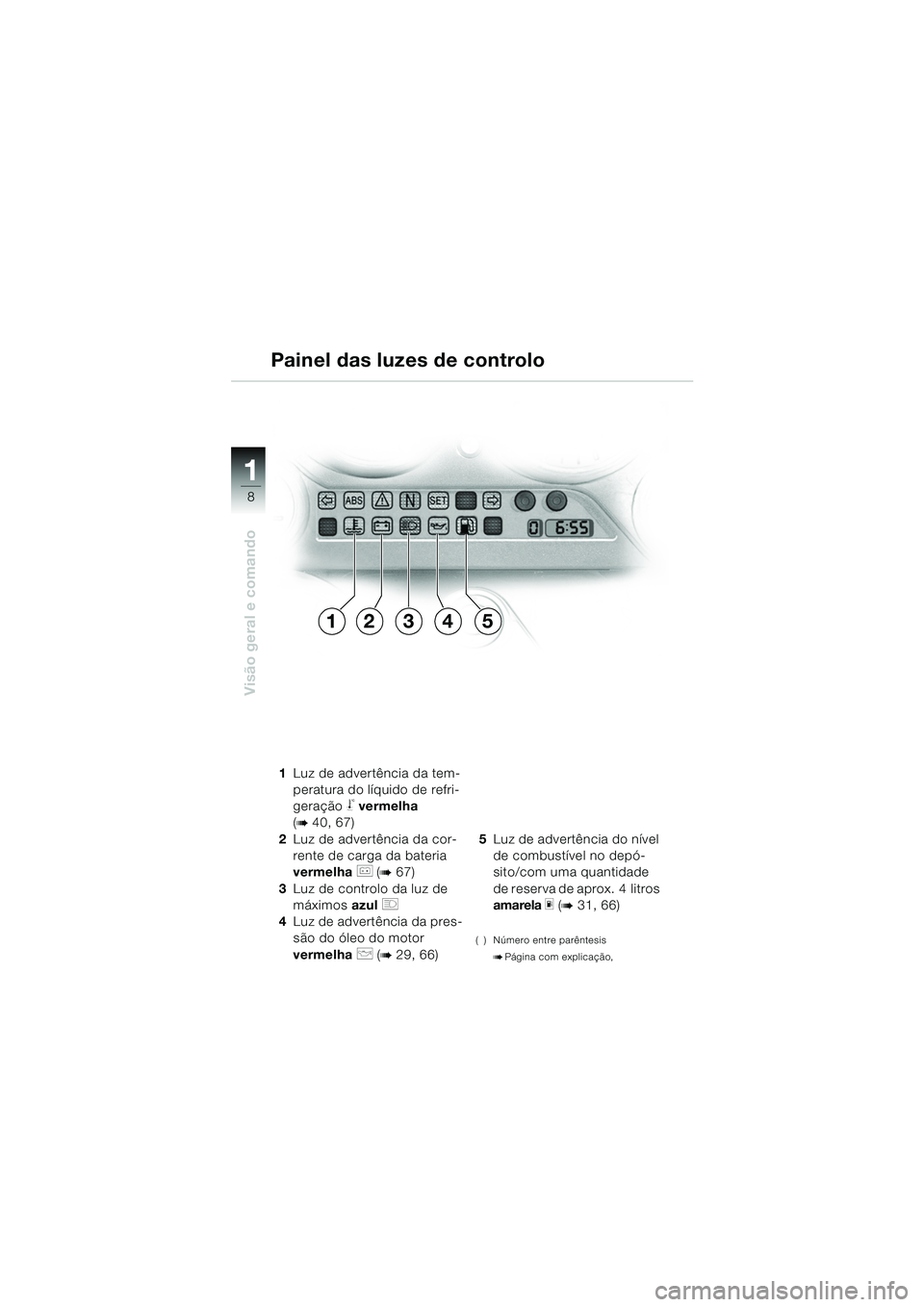

Painel das luzes de controlo
1Luz de advertência da tem-
peratura do líquido de refri-
geração
j vermelha
(
b 40, 67)
2 Luz de advertência da cor-
rente de carga da bateria
vermelha
r (b 67)
3 Luz de controlo da luz de
máximos azul
q
4 Luz de advertência da pres-
são do óleo do motor
vermelha
p (b 29, 66) 5
Luz de advertência do nível
de combustível no depó-
sito/com uma quantidade
de reserva de aprox. 4 litros
amarela
m (b 31, 66)
( ) Número entre parêntesis
bPágina com explicação‚
34512
10k41bkp2.book Seite 8 Donnerstag, 24. Juli 2003 8:56 08

9
Visão geral e comando
1

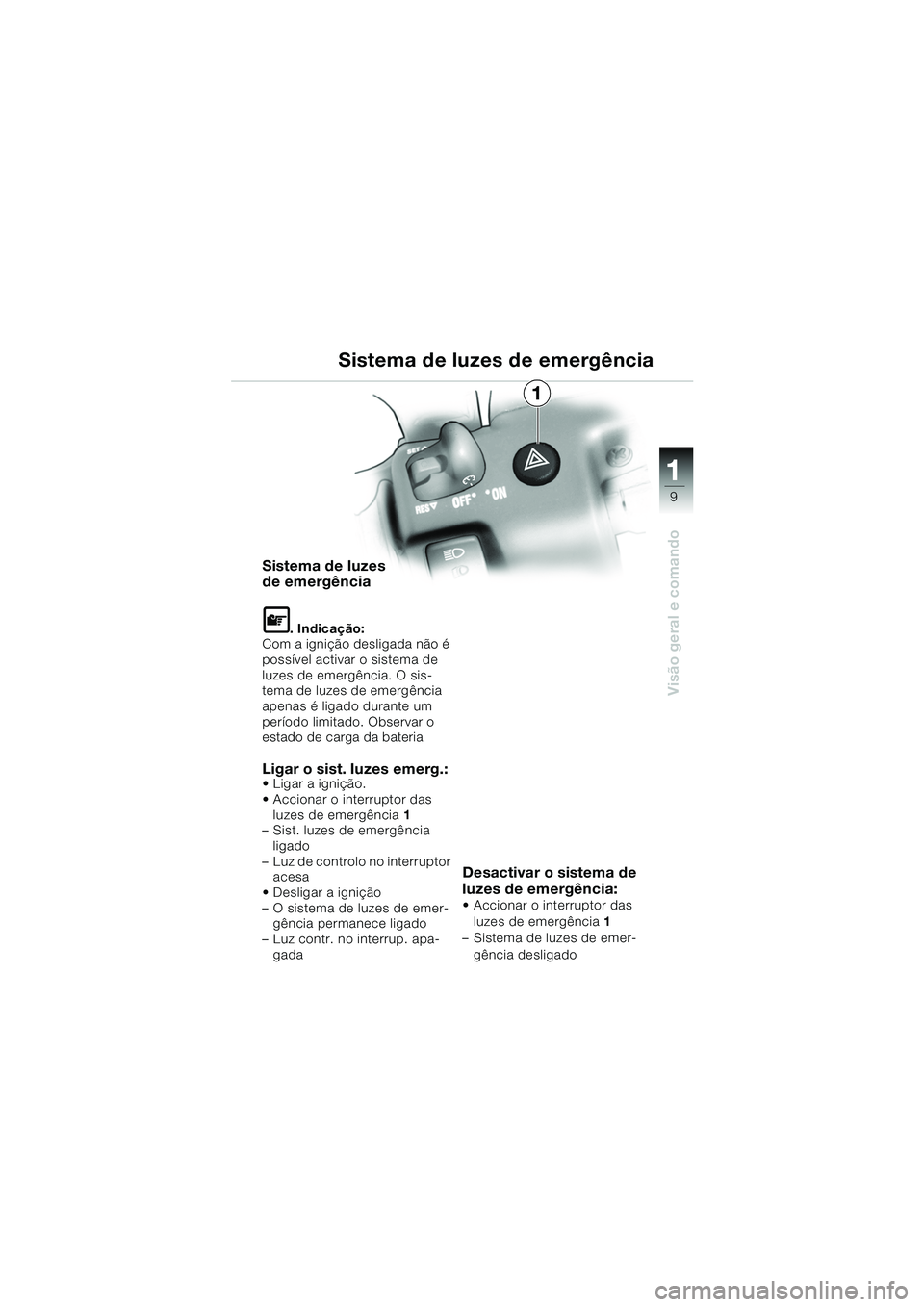

Sistema de luzes
de emergência
L. Indicação:
Com a ignição desligada não é
possível activar o sistema de
luzes de emergência. O sis-
tema de luzes de emergência
apenas é ligado durante um
período limitado. Observar o
estado de carga da bateria
Ligar o sist. luzes emerg.: Ligar a ignição.
 Accionar o interruptor das luzes de emergência 1
– Sist. luzes de emergência
ligado
– Luz de controlo no interruptor acesa
 Desligar a ignição
– O sistema de luzes de emer- gência permanece ligado
– Luz contr. no interrup. apa- gada
Desactivar o sistema de
luzes de emergência:
 Accionar o interruptor das
luzes de emergência 1
– Sistema de luzes de emer-
gência desligado
1
Sistema de luzes de emergência
10k41bkp2.book Seite 9 Donnerstag, 24. Juli 2003 8:56 08

10
Visão geral e comando
1

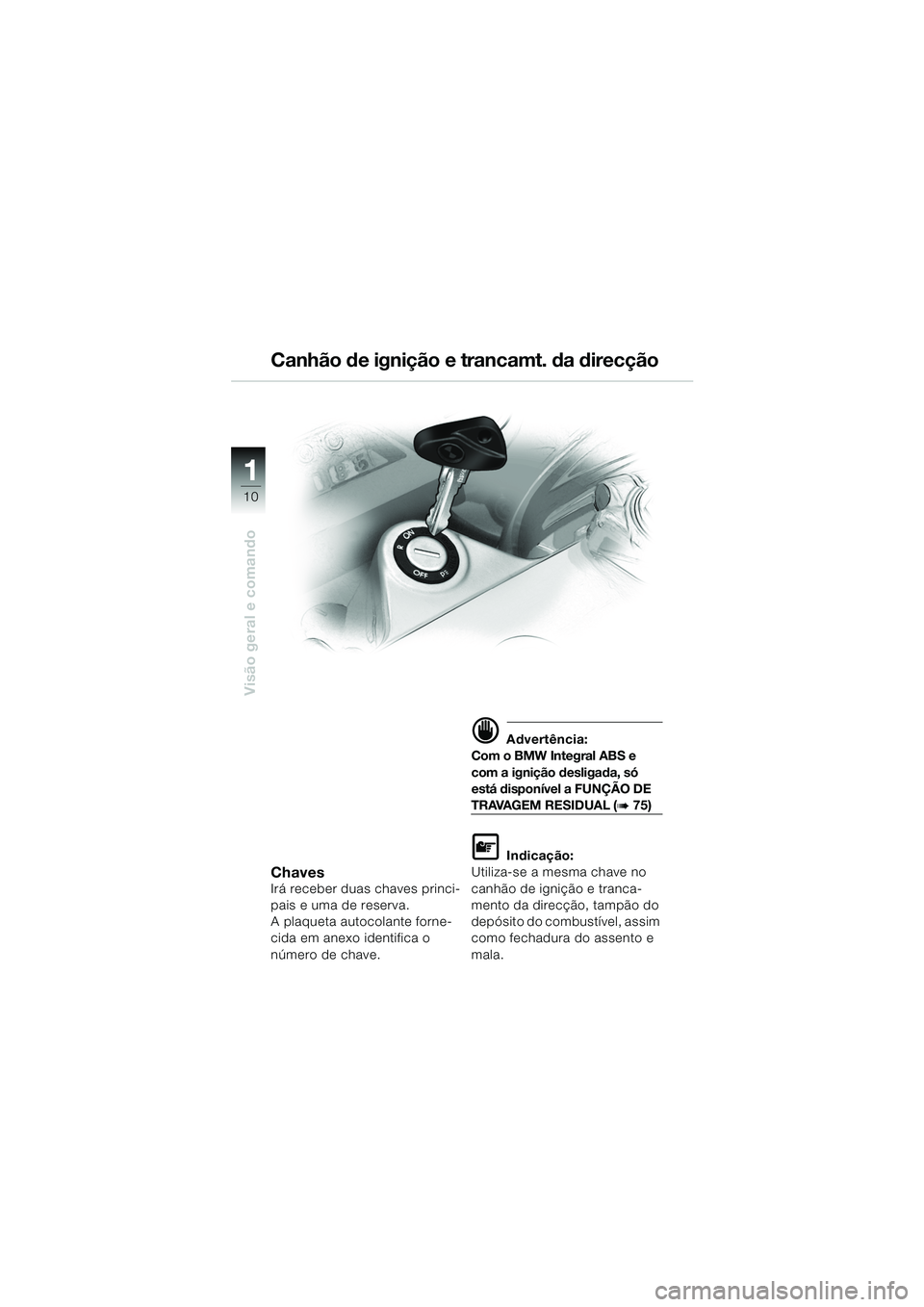

ChavesIrá receber duas chaves princi-
pais e uma de reserva.
A plaqueta autocolante forne-
cida em anexo identifica o
número de chave.
d Advertência:
Com o BMW Integral ABS e
com a ignição desligada, só
está disponível a FUNÇÃO DE
TRAVAGEM RESIDUAL (b 75)
L Indicação:
Utiliza-se a mesma chave no
canhão de ignição e tranca-
mento da direcção, tampão do
depósito do combustível, assim
como fechadura do assento e
mala.
Canhão de ignição e trancamt. da direcção
10k41bkp2.book Seite 10 Donnerstag, 24. Juli 2003 8:56 08

11
Visão geral e comando
1

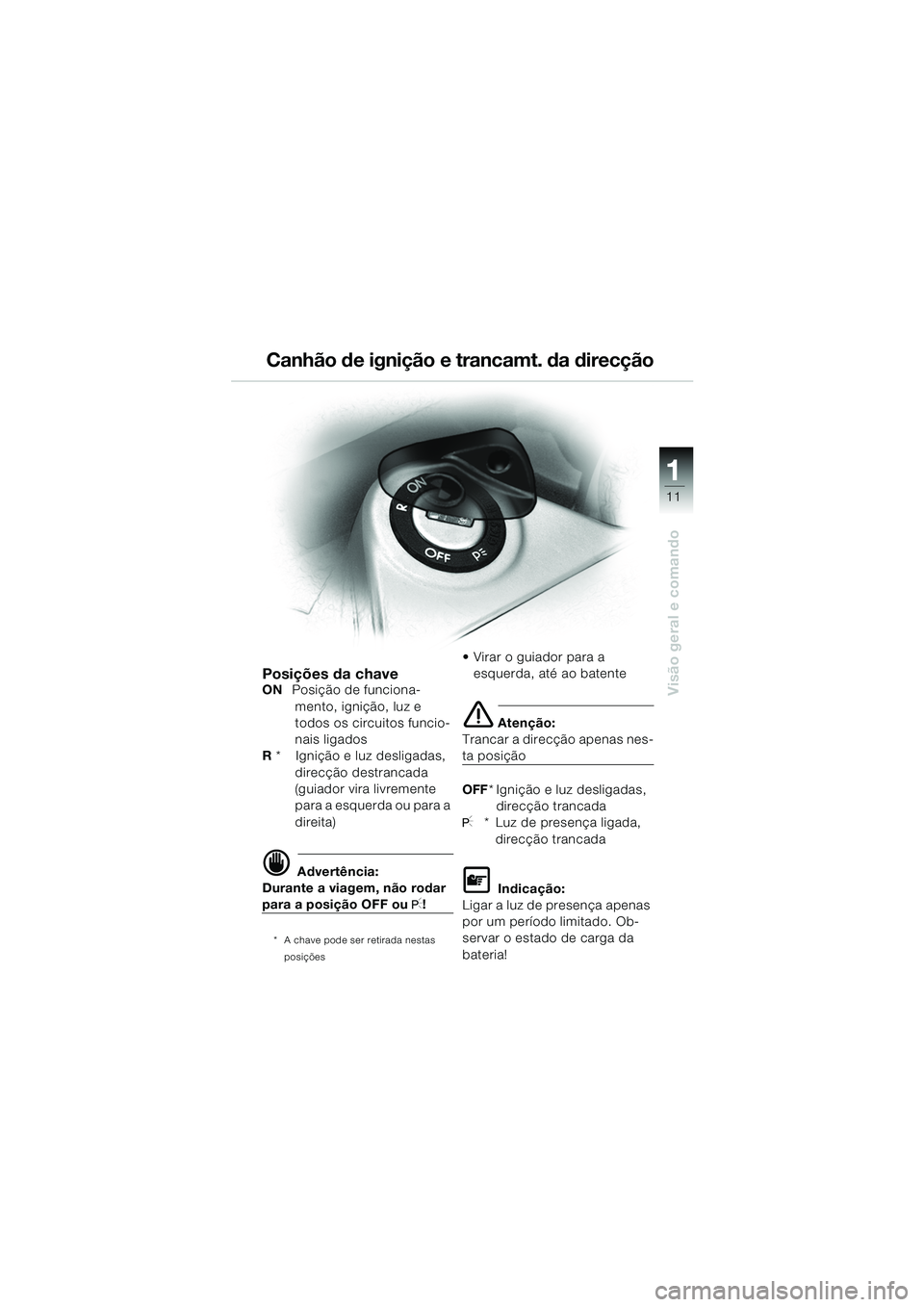

Canhão de ignição e trancamt. da direcção
Posições da chaveON Posição de funciona-
mento, ignição, luz e
todos os circuitos funcio-
nais ligados
R * Ignição e luz desligadas,
direcção destrancada
(guiador vira livremente
para a esquerda ou para a
direita)
d Advertência:
Durante a viagem, não rodar
para a posição OFF ou I!
* A chave pode ser retirada nestas
posições
 Virar o guiador para a esquerda, até ao batente
e Atenção:
Trancar a direcção apenas nes-
ta posição
OFF * Ignição e luz desligadas,
direcção trancada
I * Luz de presença ligada, direcção trancada
L Indicação:
Ligar a luz de presença apenas
por um período limitado. Ob-
servar o estado de carga da
bateria!
10k41bkp2.book Seite 11 Donnerstag, 24. Juli 2003 8:56 08

12
Visão geral e comando
1
d Advertência:
Para que não entre ar no cir-
cuito hidráulico da embraia-
gem:
 Não rodar os comandos do
guiador!
1 Interruptor para a regulação
da velocidade
SA (b 15)
2 Interruptor das luzes de
advertência (
b 9)
3 Interruptor para o ajuste do
pára-brisas (
b 22)
4 Botão da buzina 5
Interruptor indicador
mudança direcção esq.
 Pressionar
– Indicador mudança de
direcção em funcionamt.
Desligar o indicador de
mudança de direcção:
 Reposição automática durante a marcha ou
pressionar interrupt. repo-
sição indicador mudança
direcção 11 (
b 13)
6 Interruptor da luz de máxi-
mos/médios
FLuz de máximos
GLuz de médios
FSinal de luzes
SAEquipamento extra

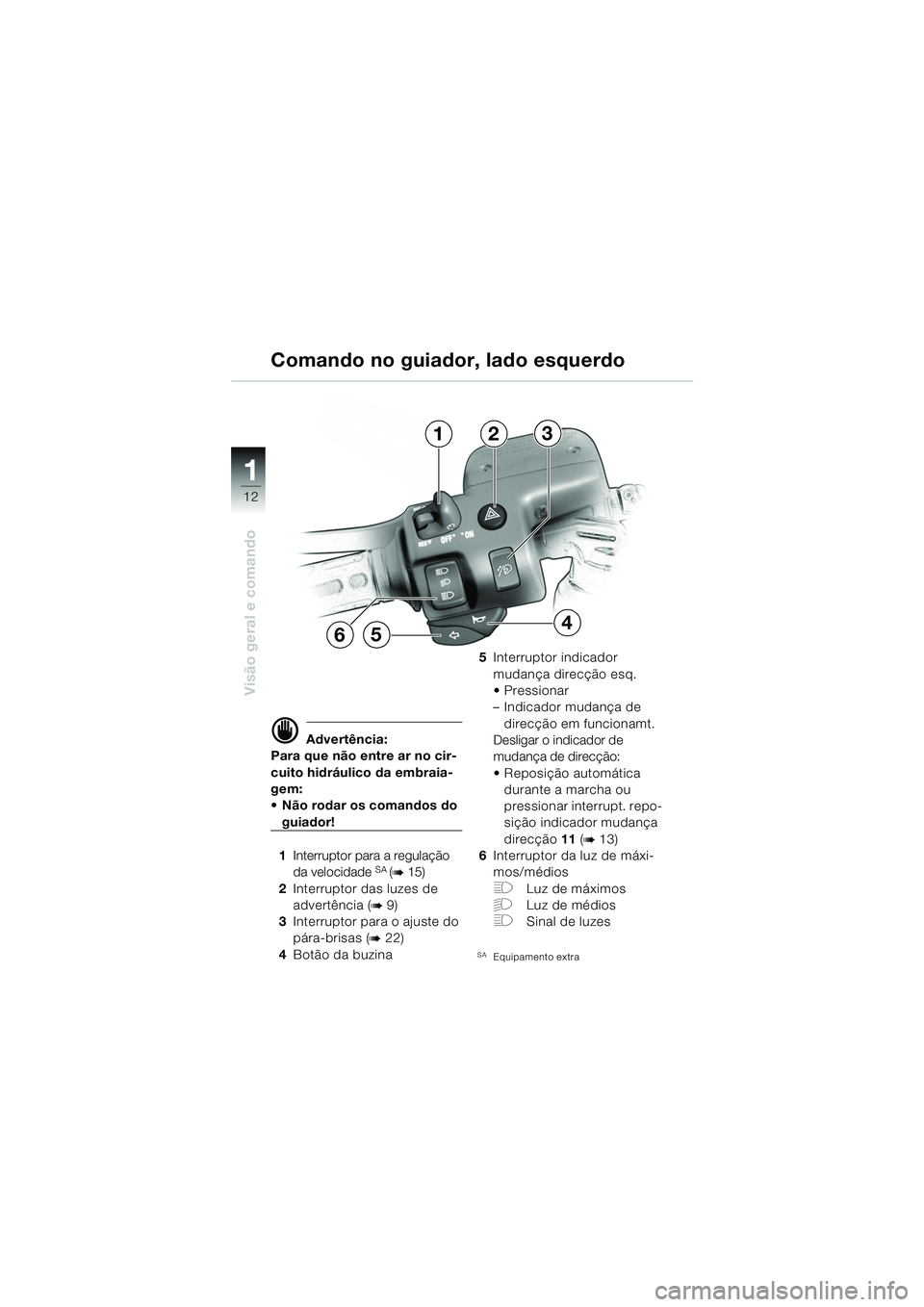

Comando no guiador, lado esquerdo
123
654
10k41bkp2.book Seite 12 Donnerstag, 24. Juli 2003 8:56 08

13
Visão geral e comando
1
d Advertência:
Para que não entre ar no cir-
cuito do óleo dos travões:
 Não rodar os comandos do
guiador!
7 Interruptor para os punhos
aquecíveis
SA
A Função de aquecimento
desligada
B 50% (posição intermé-
dia)
C 100%
8 Interruptor de arranque
9 Interruptor de desactivação
de emergência para a igni-
ção (
b 64)
SAEquipamento extra
10 Interruptor indicador mudança
de direcção, lado direito
 Pressionar
– Indicador de mudança de
direcção em funcionamento
Desligar o indicador de
mudança de direcção:
 Reposição automática durante a marcha ou pressi-
onar interrup. reposição
indic. mudança direcção 11
11 Interrup. reposição do indica-
dor de mudança de direcção
 Pressionar
– Indicador mudança direc-
ção dir./esq. desligados
12 Interruptor para o aqueci-
mento do assento
SA
0Aqu. assento desligado
.Aqu. assento ligado
..Aqu. rápido ligado para
um aquecimento breve

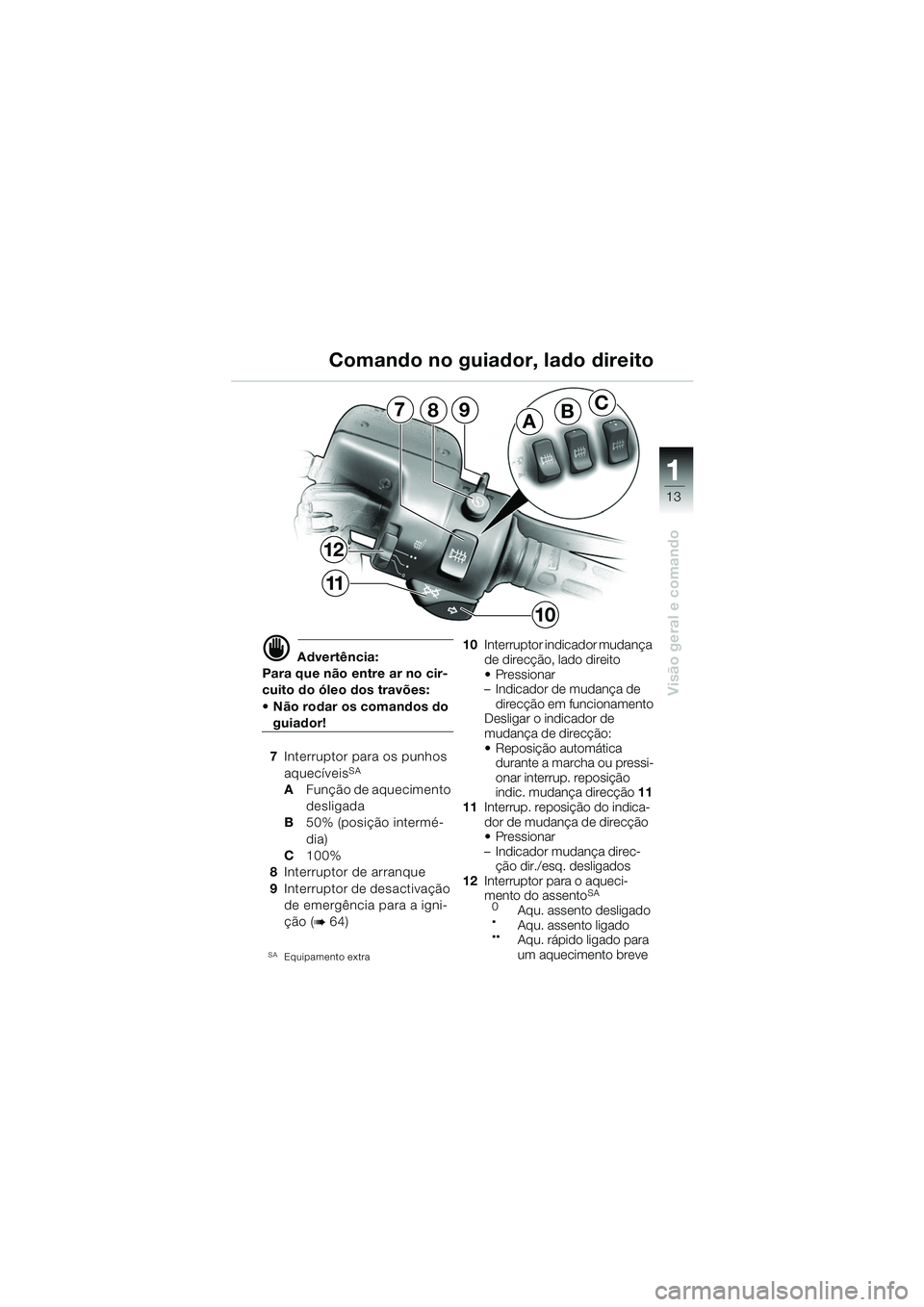

Comando no guiador, lado direito
ABC7
12
11
89
10
10k41bkp2.book Seite 13 Donnerstag, 24. Juli 2003 8:56 08

14
Visão geral e comando
1

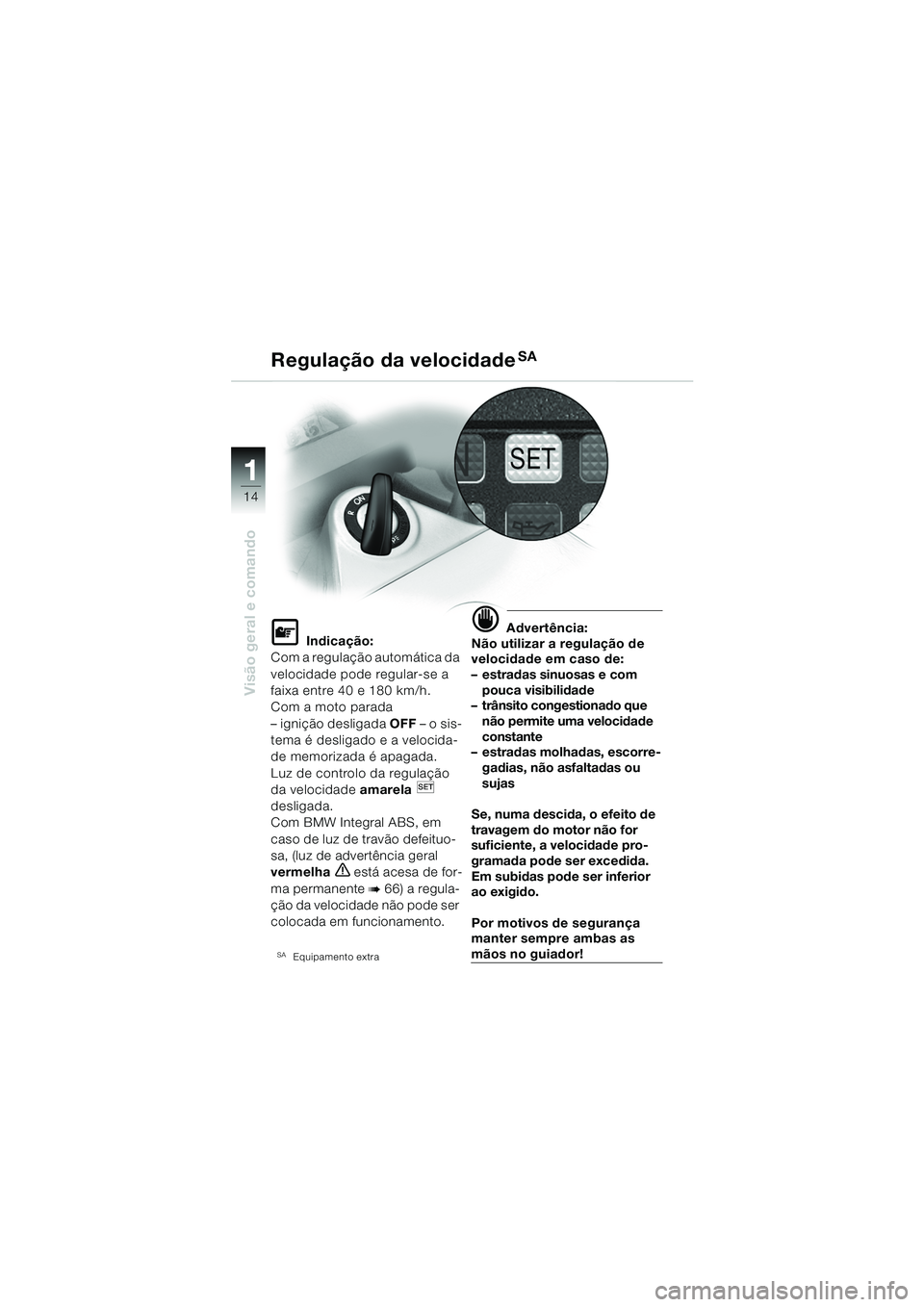

Regulação da velocidadeSA
L Indicação:
Com a regulação automática da
velocidade pode regular-se a
faixa entre 40 e 180 km/h.
Com a moto parada
– ignição desligada OFF – o sis-
tema é desligado e a velocida-
de memorizada é apagada.
Luz de controlo da regulação
da velocidade amarela
desligada.
Com BMW Integral ABS, em
caso de luz de travão defeituo-
sa, (luz de advertência geral
vermelha
e está acesa de for-
ma permanente
b 66) a regula-
ção da velocidade não pode ser
colocada em funcionamento.
SAEquipamento extra
d Advertência:
Não utilizar a regulação de
velocidade em caso de:
– estradas sinuosas e com pouca visibilidade
– trânsito congestionado que não permite uma velocidade
constante
– estradas molhadas, escorre- gadias, não asfaltadas ou
sujas
Se, numa descida, o efeito de
travagem do motor não for
suficiente, a velocidade pro-
gramada pode ser excedida.
Em subidas pode ser inferior
ao exigido.
Por motivos de segurança
manter sempre ambas as
mãos no guiador!
10k4101p2.fm Seite 14 Montag, 4. August 2003 2:53 14
