UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU01128
Rodage du moteur Les premiers 1.600 km constituent la période la
plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le soumet-
tre à un effort excessif pendant les premiers
1.600 km. Les organes mobiles du moteur doi-
vent s’user et se roder mutuellement pour obte-
nir les jeux de marche corrects. Pendant cette
période, éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU01329*
0 à 1.000 km
Éviter de faire tourner le moteur à plus de
5.000 tr/mn de façon prolongée.
1.000 à 1.600 km
Éviter de faire tourner le moteur à plus de
6.000 tr/mn de façon prolongée.
FC000052*
ATTENTION:_ Changer l’huile moteur et remplacer la car-
touche du filtre à huile après 1.000 km d’uti-
lisation. _1.600 km et au-delà
Le rodage est terminé et l’on peut rouler norma-
lement.
FC000053
ATTENTION:_ l
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
l
Si un problème quelconque survenait
au moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.
_
FAU00460
Stationnement Pour stationner la moto, couper le moteur, puis
retirer la clé de contact.
FW000058
AVERTISSEMENT
_ l
Comme le moteur et le système
d’échappement peuvent devenir brû-
lants, il convient de se garer de façon à
ce que les piétons ou les enfants ne ris-
quent pas de toucher ces éléments.
l
Ne pas garer la moto dans une descente
ou sur un sol meuble, car elle pourrait
facilement se renverser.
_
F_5mt.book Page 4 Wednesday, September 13, 2000 8:46 AM

F_5mt.book Page 5 Wednesday, September 13, 2000 8:46 AM

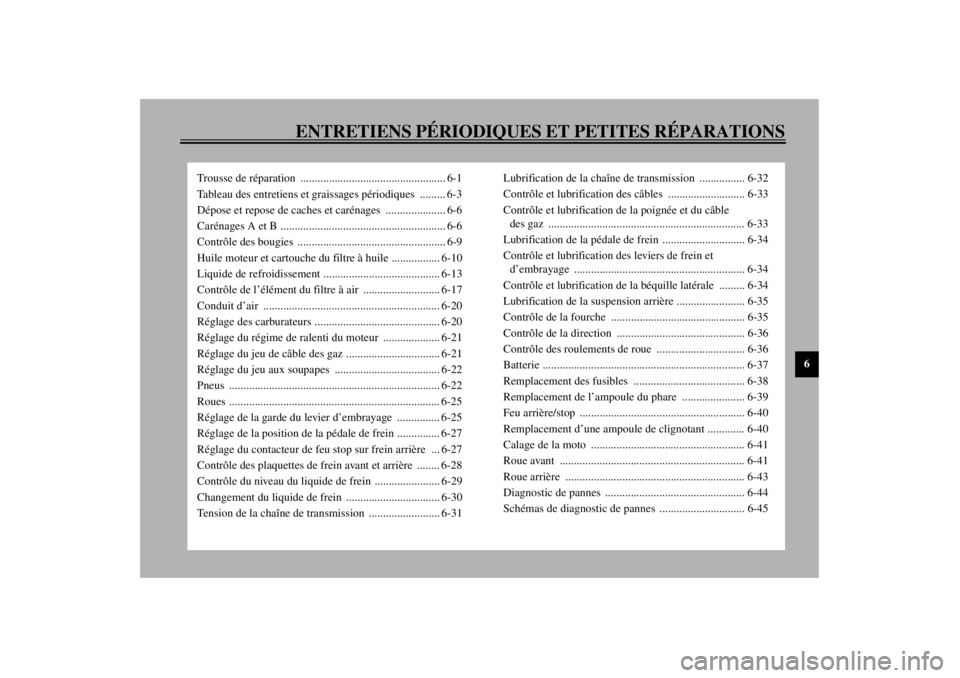

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-3
Dépose et repose de caches et carénages ..................... 6-6
Carénages A et B .......................................................... 6-6
Contrôle des bougies .................................................... 6-9
Huile moteur et cartouche du filtre à huile ................. 6-10
Liquide de refroidissement ......................................... 6-13
Contrôle de l’élément du filtre à air ........................... 6-17
Conduit d’air .............................................................. 6-20
Réglage des carburateurs ............................................ 6-20
Réglage du régime de ralenti du moteur .................... 6-21
Réglage du jeu de câble des gaz ................................. 6-21
Réglage du jeu aux soupapes ..................................... 6-22
Pneus .......................................................................... 6-22
Roues .......................................................................... 6-25
Réglage de la garde du levier d’embrayage ............... 6-25
Réglage de la position de la pédale de frein ............... 6-27
Réglage du contacteur de feu stop sur frein arrière ... 6-27
Contrôle des plaquettes de frein avant et arrière ........ 6-28
Contrôle du niveau du liquide de frein ....................... 6-29
Changement du liquide de frein ................................. 6-30
Tension de la chaîne de transmission ......................... 6-31Lubrification de la chaîne de transmission ................ 6-32
Contrôle et lubrification des câbles ........................... 6-33
Contrôle et lubrification de la poignée et du câble
des gaz ..................................................................... 6-33
Lubrification de la pédale de frein ............................. 6-34
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-34
Contrôle et lubrification de la béquille latérale ......... 6-34
Lubrification de la suspension arrière ........................ 6-35
Contrôle de la fourche ............................................... 6-35
Contrôle de la direction ............................................. 6-36
Contrôle des roulements de roue ............................... 6-36
Batterie ....................................................................... 6-37
Remplacement des fusibles ....................................... 6-38
Remplacement de l’ampoule du phare ...................... 6-39
Feu arrière/stop .......................................................... 6-40
Remplacement d’une ampoule de clignotant ............. 6-40
Calage de la moto ...................................................... 6-41
Roue avant ................................................................. 6-41
Roue arrière ............................................................... 6-43
Diagnostic de pannes ................................................. 6-44
Schémas de diagnostic de pannes .............................. 6-45
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU01296
ATTENTION:_ Ne pas laisser tourner la moto pendant trop
longtemps sur une plate-forme d’essai. En ef-
fet, les fibres composant le pot d’échappe-
ment pourraient se décolorer sous la chaleur. _
FAU01129
Trousse de réparation La trousse de réparation se trouve dans le com-
partiment de rangement. (Les explications con-
cernant l’ouverture du compartiment de range-
ment se trouvent à la page 3-15.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.1. Trousse de réparation
F_5mt.book Page 1 Wednesday, September 13, 2000 8:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
F_5mt.book Page 2 Wednesday, September 13, 2000 8:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
FAU03685
Tableau des entretiens et graissages périodiques
N.B.:_ l
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
l
Pour 50.000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10.000 km.
l
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adé-
quats, il doit être confié à un concessionnaire Yamaha.
_
CP-03FN° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
1
*
Canalisation de carburant• S’assurer que les durits d’alimentation ne sont ni craquelées ni
autrement endommagées. ÖÖÖÖ Ö
2
*
Filtre à carburant• Contrôler l’état. ÖÖ
3 Bougies• Contrôler l’état.
• Nettoyer et régler l’écartement des électrodes.ÖÖ
• Remplacer.ÖÖ
4
*
Soupapes• Contrôler le jeu aux soupapes.
•Régler.Tous les 40.000 km
5 Élément du filtre à air• Nettoyer.ÖÖ
• Remplacer.ÖÖ
6 Embrayage• Contrôler le fonctionnement.
•Régler.ÖÖÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-5.) ÖÖÖÖÖ Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-5.) ÖÖÖÖÖ Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
F_5mt_Periodic.fm Page 3 Thursday, December 14, 2000 5:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
9
*
Durits de frein• Contrôler l’état (ni craquelures ni autre endommagement).ÖÖÖÖ Ö
• Remplacer. (Voir N.B. à la page 6-5.) Tous les 4 ans
10
*
Roues• Contrôler le voile et l’état.ÖÖÖÖ
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.ÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 50.000 km
14 Chaîne de transmission• Contrôler la tension de la chaîne.
• S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie.
15
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement
serrés.ÖÖÖÖ Ö
17 Béquille latérale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
18
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
19
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. ÖÖÖÖ
20
*
Combiné ressort/
amortisseur arrière• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit
pas.ÖÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5mt_Periodic.fm Page 4 Thursday, December 14, 2000 5:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU03541
N.B.:_l
Augmenter la fréquence des nettoyages du filtre à air si la moto est utilisée dans des zones particulièrement poussiéreuses ou humides.
l
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.
• Remplacer les durits de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_ 21
*
Articulations de bras relais
et de bras de raccordement
de suspension arrière• Contrôler le fonctionnement.ÖÖÖÖ
• Enduire de graisse à base de savon au lithium.ÖÖ
22
*
Carburateurs• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti et la synchronisation des carburateurs.ÖÖÖÖÖ Ö
23 Huile moteur• Changer.ÖÖÖÖÖ Ö
24Cartouche du filtre à huile
moteur• Remplacer.ÖÖÖ
25
*
Circuit de refroidissement• Contrôler le niveau du liquide de refroidissement et s’assurer qu’il
n’y a pas de fuite.ÖÖÖÖ Ö
• Changer. Tous les 3 ans
26
*
Contacteur de feu stop sur
freins avant et arrière• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
27 Pièces mobiles et câbles•Lubrifier.ÖÖÖÖ Ö
28
*
Éclairage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5mt_Periodic.fm Page 5 Thursday, December 14, 2000 5:02 PM
