1-DÊ PRIORIDADE À SEGURANÇA
Os motociclos são veículos fascinantes, que lhe poderão proporcionar uma sensação inigualável de
poder e liberdade. No entanto, estes também impõem certos limites, os quais terá de aceitar; mesmo
o melhor motociclo não ignora a lei da física.
Os cuidados e manutenção regular são essenciais para preservar o valor e as condições de
funcionamento do seu motociclo. Além disso, o que é verdade para o motociclo também é verdade
para o condutor: o bom desempenho depende da boa forma. A condução sob o efeito de medicação,
estupefacientes e álcool está, obviamente, fora de questão. Os condutores de motociclos—mais do
que os condutores de automóveis— têm de estar sempre no seu melhor estado mental e físico.
Mesmo sob a influência de uma pequena quantidade de álcool, existe uma tendência para correr
riscos.
O vestuário de protecção é essencial para o utilizador do motociclo, tal como os cintos de segurança
o são para os condutores e passageiros dos automóveis. Utilize sempre um fato completo para
motociclos (quer em pele quer em materiais sintéticos resistentes ao dilaceramento e com
protectores), botas robustas, luvas próprias para motociclismo e um capacete de tamanho adequado.
A utilização de um óptimo vestuário de protecção não deverá, contudo, encorajar a falta de cuidado.
Apesar dos capacetes e fatos de cobertura total, em particular, criarem uma ilusão de segurança e
protecção total, os motociclistas estarão sempre vulneráveis. Os condutores com falta de auto-
controlo crítico arriscam o excesso de velocidade e têm tendência para correr riscos. Isto é ainda mais
perigoso em tempo de chuva. O bom motociclista conduz com segurança, previsibilidade e
defensivamente— evitando todos os perigos, inclusive os causados por outros.
Aprecie a sua viagem!
P_5jj.book Page 1 Friday, September 8, 2000 4:05 PM

DESCRIÇÃO
2
Vista esquerda .................................................................................. 2-1
Vista direita ....................................................................................... 2-2
Controlos e instrumentos .................................................................. 2-3
P_5jj.book Page 1 Friday, September 8, 2000 4:05 PM

2-1
2
PAU00026
2-DESCRIÇÃOVista esquerda 1. Parafuso ajustador da força amortecedora de compressão da forquilha dianteira (página 3-17)
2. Parafuso ajustador da força amortecedora de recuo da forquilha dianteira (página 3-17)
3. Cavilha ajustadora da precarga da mola da forquilha dianteira (página 3-16)
4. Elemento do filtro de ar (página 6-15)
5. Pedal de mudança de velocidades (página 3-10)
6. Parafuso ajustador da força amortecedora de compressão do amortecedor de choques (página 3-19)
7. Bloqueio do assento do passageiro (página 3-14)
8. Parafuso ajustador da força amortecedora de recuo do amortecedor de choques (página 3-19)
9. Prendedores da correia de bagagem (página 3-22)
10. Suportes do capacete (página 3-15)
P_5jj.book Page 1 Friday, September 8, 2000 4:05 PM

DESCRIÇÃO
2-2
2

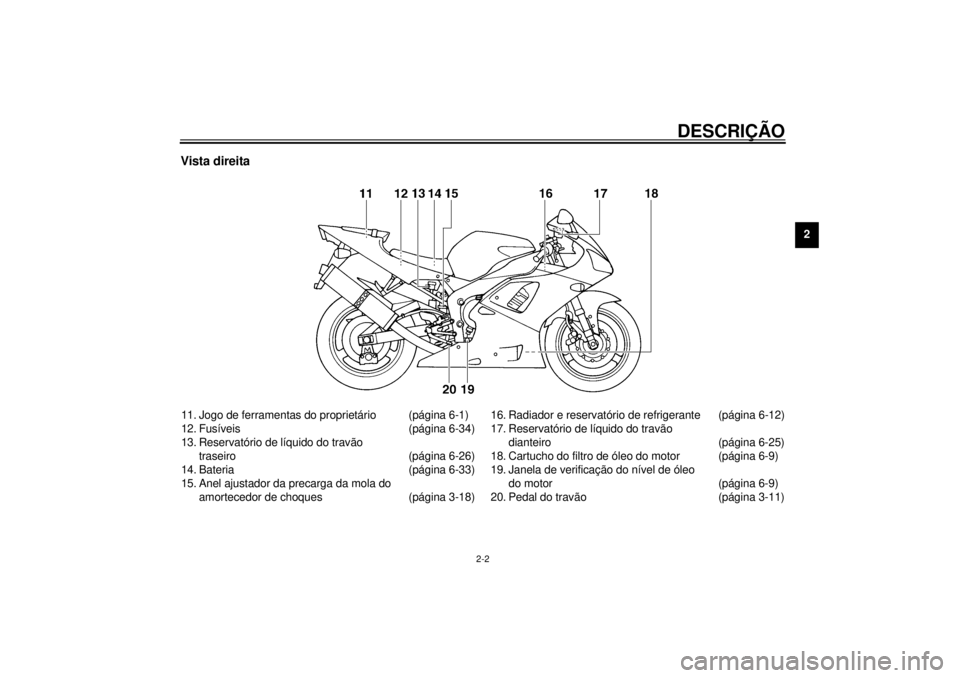

Vista direita 11. Jogo de ferramentas do proprietário (página 6-1)
12. Fusíveis (página 6-34)
13. Reservatório de líquido do travão
traseiro (página 6-26)
14. Bateria (página 6-33)
15. Anel ajustador da precarga da mola do
amortecedor de choques (página 3-18)16. Radiador e reservatório de refrigerante (página 6-12)
17. Reservatório de líquido do travão
dianteiro (página 6-25)
18. Cartucho do filtro de óleo do motor (página 6-9)
19. Janela de verificação do nível de óleo
do motor (página 6-9)
20. Pedal do travão (página 3-11)
P_5jj.book Page 2 Friday, September 8, 2000 4:05 PM

DESCRIÇÃO
2-3
2
Controlos e instrumentos 1. Alavanca da embraiagem (página 3-10)
2. Interruptores do punho esquerdo do
guiador (página 3-9)
3. Alavanca do motor de arranque
(afogador) (página 3-13)
4. Módulo de velocímetro (página 3-6)
5. Interruptor principal/bloqueio da direcção (página 3-1)6. Taquímetro (página 3-7)
7. Interruptores do punho direito do guiador (página 3-9)
8. Punho do acelerador (página 6-18)
9. Alavanca do travão (página 3-11)
P_5jj.book Page 3 Friday, September 8, 2000 4:05 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3
Interruptor principal/bloqueio da direcção ........... 3-1
Indicadores luminosos e luzes de advertência .... 3-2
Módulo de velocímetro ........................................ 3-6
Taquímetro ........................................................... 3-7
Dispositivos de auto-diagnóstico ......................... 3-7
Alarme antifurto (opcional) .................................. 3-8
Interruptores do guiador ...................................... 3-9
Alavanca da embraiagem .................................. 3-10
Pedal de mudança de velocidades .................... 3-10
Alavanca do travão ............................................ 3-11
Pedal do travão .................................................. 3-11
Tampa do depósito de combustível ................... 3-11
Combustível ....................................................... 3-12Tubo de respiração do depósito de
combustível ..................................................... 3-13
Alavanca do motor de arranque (afogador) ...... 3-13
Assentos ........................................................... 3-14
Suportes do capacete ....................................... 3-15
Compartimento de armazenagem .................... 3-16
Ajuste da forquilha dianteira .............................. 3-16
Ajuste do amortecedor de choques com mola .. 3-18
Correspondência dos ajustes da suspensão
dianteira e traseira .......................................... 3-21
Prendedores da correia de bagagem ............... 3-22
Sistema EXUP .................................................. 3-22
Descanso lateral ............................................... 3-23
Sistema de cor te do circuito de ignição ............ 3-23
P_5jj.book Page 1 Friday, September 8, 2000 4:05 PM

3-1
3
PAU00027
3-FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU00029
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas abaixo.
PAU00036
LIGADO (ON)
Todos os sistemas eléctricos recebem
energia e o motor pode ser posto a traba-
lhar. A chave não pode ser retirada.
PAU00038
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU00040
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF,” em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“OFF”.
PW000016
AV I S O
@ Nunca rode a chave para “OFF” ou
“LOCK” com o motociclo em movimen-
to, caso contrário os sistemas eléctricos
serão desactivados, o que poderá resul-
tar na perda de controlo ou num aciden-
te. Assegure-se de que o motociclo está
parado antes de rodar a chave para
“OFF” ou “LOCK”. @1. Premir.
2. Mudança de direcção.
