2001 YAMAHA YZF-R1 Instructieboekje (in Dutch)

SPECIFICATIES
8-2
8
Capaciteit van het koelsysteem
(totale hoeveelheid)
2,55 L
LuchtfilterDroog type element
Brandstof
Type Gewone loodvrije benzine
Inhoud hoeveelheid 18 L
Hoeveelheid
reservebrandstof 3,8 L
Carburateur
Bandenmerk MIKUNI
Model ´ aantal BDSR40 ´ 4
Bougies
Bandenmerk/model NGK / CR9E of
DENSO / U27ESR-N
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,581
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 2,688
Aantal tanden kettingtandwie-
len (achter/voor) 16/43
Type overbrenging Konstante aangrijping,
6 versnellingenBediening Linkervoet
Overbreng-verhoudingen
1e 2,500
2e 1,842
3e 1,500
4e 1,333
5e 1,200
6e 1,115
Chassis
Type frame Ruitvormig
Casterhoek 24°
Spoorbreedte 92 mm
Banden
Voor
Type Tubeless (enkelwandig)
Bandenmaat 120/70 ZR17 (58W)
Bandenmerk/model Metzeler / MEZ3Y Front
Dunlop / D207FQ
Achter
Type Tubeless (enkelwandig)
Bandenmaat 190/50 ZR17 (73W)
Bandenmerk/model Metzeler / MEZ3Y
Dunlop / D207N
D_5jj.book Page 2 Friday, September 8, 2000 3:29 PM

SPECIFICATIES
8-3
8
Maximale belasting* 201 kg
Bandenspanning
(gemeten aan koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kg/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–Maximale*
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 290 kPa (2,90 kg/cm2, 2,90 bar)
Bij rijden met hoge
snelheid
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gietwielen
Bandenmaat 17 ´ MT 3,50
Achter
Type Gietwielen
Bandenmaat 17 ´ MT 6,00Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (gekoppelde ophan-
ging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 135 mm
Achter 130 mm
D_5jj.book Page 3 Friday, September 8, 2000 3:29 PM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 365 W 5.000 tpm
Accu
Model GT12B-4
Gloeilampen,
capaciteit 12 V, 10 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 2
Achterlicht/remlicht unit 12 V, 5/21 W ´ 2
Richtingaanwijzer 12 V, 21 W ´ 4
Stadslicht 12 V, 5 W ´ 2
Instrumentenverlichting LED
Controlelampje voor vrijstand LED
Controlelampje grootlicht LED
Controlelampje richtingaanwij-
zers LED
Controlelampje voor brand-
stofniveau LED
Waarschuwingslampje voor
olieniveau LEDZekeringen
Hoofdzekering 30 A
Koplampzekering 20 A
Zekering signaleringssysteem 20 A
Zekering radiatorkoelvin 10 A
Zekering ontstekingssysteem 15 A
Zekering kilometerteller 10 A
D_5jj.book Page 4 Friday, September 8, 2000 3:29 PM

D_5jj.book Page 5 Friday, September 8, 2000 3:29 PM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

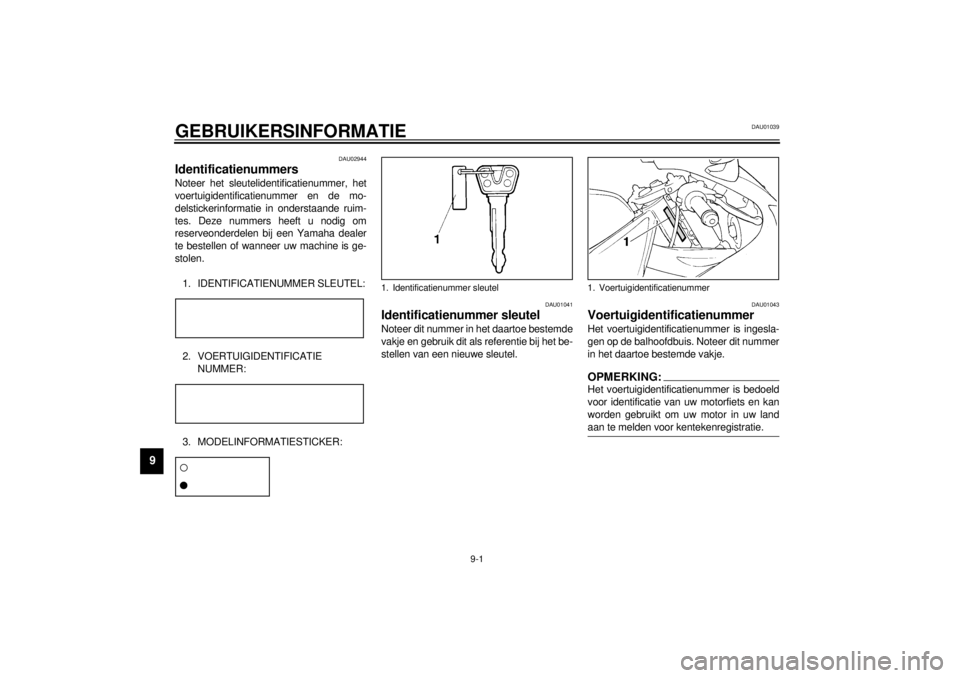

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:@ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. @
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU03171
Modelinformatiesticker De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie
pagina 3-14 voor instructies over verwijde-
ren en aanbrengen van het zadel.) Noteer
de informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.1. Modelinformatiesticker
D_5jj.book Page 2 Friday, September 8, 2000 3:29 PM

10-INDEXAAandrijfketting, smeren .......................... 6-28
Accu ...................................................... 6-33
Antidiefstal-alarm .....................................3-8BBagageriembevestiging ......................... 3-22
Banden .................................................. 6-19
Boordgereedschapsset ............................6-1
Bougies, controleren ................................6-7
Brandstof ............................................... 3-12
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-17
Chokehendel.......................................... 3-13
Claxonschakelaar ....................................3-9
Contactslot/stuurslot-unit..........................3-1
Controlelampje brandstofniveau...............3-2
Controlelampje grootlicht .........................3-2
Controlelampje
koelvloeistoftemperatuur ........................3-3
Controlelampje richtingaanwijzers ............3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampje vrijstand...........................3-2
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-9
Doorbuiging aandrijfketting .................... 6-27
Afstellen ........................................... 6-27
Controleren....................................... 6-27
EEXUP-systeem ...................................... 3-22GGasgreep en gaskabel, controleren en
smeren ................................................ 6-29
Gaskabel, afstellen van vrije slag........... 6-18
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-37
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-37HHelmbevestigingen ................................ 3-15IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-4
Instellingen voor voor- en achtervering .. 3-21KKabels, controleren en smeren .............. 6-29
Klepspeling, afstellen............................. 6-19
Koelvloeistof .......................................... 6-12
Controleren ...................................... 6-12
Verversen ........................................ 6-13
Koplampgloeilamp, vervangen .............. 6-35
Koppelingshendel .................................. 3-10
Koppelingshendel, vrije slag afstellen .... 6-22LLichtschakelaar ....................................... 3-9
Lichtsignaalschakelaar ............................ 3-9
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen ....................6-15MModelinformatiesticker .............................9-2
Motorolie en oliefilterpatroon ....................6-9
Motor, starten van een warme..................5-3NNoodstopschakelaar ................................3-9OOndersteunen van de motorfiets ............6-38
Opbergcompartiment .............................3-16PParkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-24
Rem- en koppelingshendel,
controleren en smeren .........................6-30
Remhendel ............................................3-11
Remlichtschakelaar, afstellen.................6-24
Rempedaal ............................................3-11
Rempedaal, smeren...............................6-30
Rempedaalstand, afstellen .....................6-23
Remvloeistofniveau, controleren ............6-25
Remvloeistof, verversen.........................6-26
Richtingaanwijzerschakelaar ....................3-9SSchakelen van versnellingen....................5-3
Schakelpedaal .......................................3-10
D_5jj.book Page 1 Friday, September 8, 2000 3:29 PM
