8 Carénage

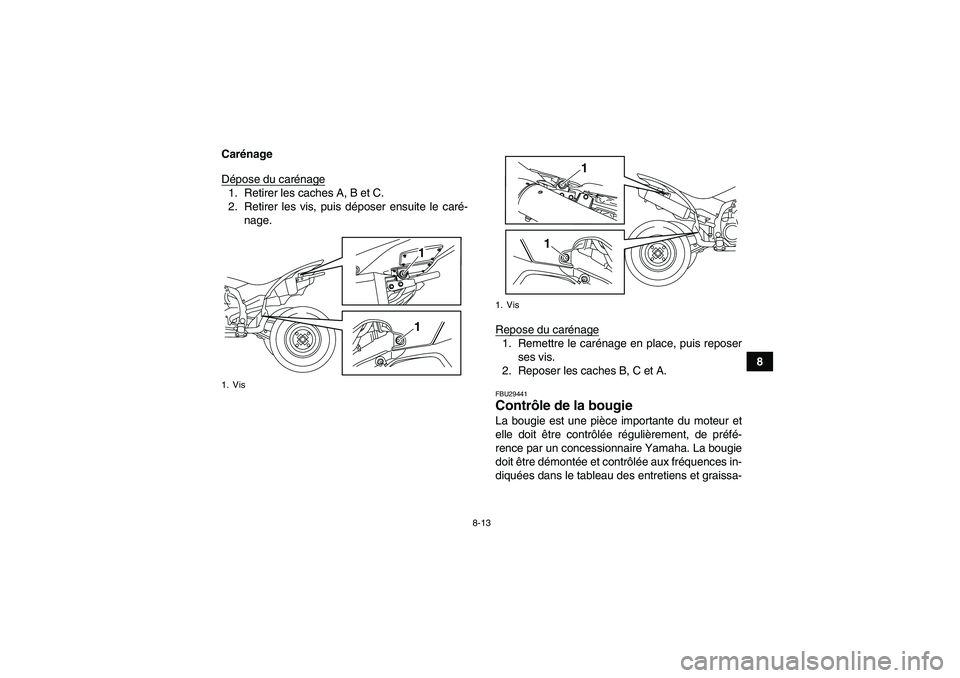

Dépose du carénage
1. Retirer les caches A, B et C.
2. Retirer les vis, puis déposer ensuite le caré-
nage.
Repose du carénage
1. Remettre le carénage en place, puis reposer
ses vis.
2. Reposer les caches B, C et A.FBU29441Contrôle de la bougie La bougie est une pièce importante du moteur et
elle doit être contrôlée régulièrement, de préfé-
rence par un concessionnaire Yamaha. La bougie
doit être démontée et contrôlée aux fréquences in-
diquées dans le tableau des entretiens et graissa-
1. Vis
11
1. Vis
1
1
U18P64F0.book Page 13 Thursday, May 13, 2010 3:48 PM
Page 106 of 160

8-14
8ges périodiques, car la chaleur et les dépôts finis-
sent par l’user. L’état de la bougie peut en outre
révéler l’état du moteur.
La couleur de la porcelaine autour de l’électrode
doit être de couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule utilisé dans
des conditions normales. Si la couleur de la bougie
est nettement différente, le moteur pourrait pré-
senter une anomalie. Ne jamais essayer de dia-
gnostiquer soi-même ce genre de problèmes. Il est
préférable de confier le véhicule à un concession-
naire Yamaha.
Si l’usure des électrodes est excessive ou les dé-
pôts de calamine ou autres sont trop importants, il
convient de remplacer la bougie.
Avant de monter la bougie, il faut mesurer l’écarte-
ment de ses électrodes à l’aide d’un calibre
d’épaisseur et le régler si nécessaire.Nettoyer la surface du joint de la bougie et son plan
de joint, puis nettoyer soigneusement les filets de
bougie. Bougie spécifiée:
NGK/CR8E
1.Écartement des électrodesÉcar tement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U18P64F0.book Page 14 Thursday, May 13, 2010 3:48 PM
Page 107 of 160

8-15
8
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.FBU29498Huile moteur et élément du filtre à huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer l’élément du filtre à huile aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.

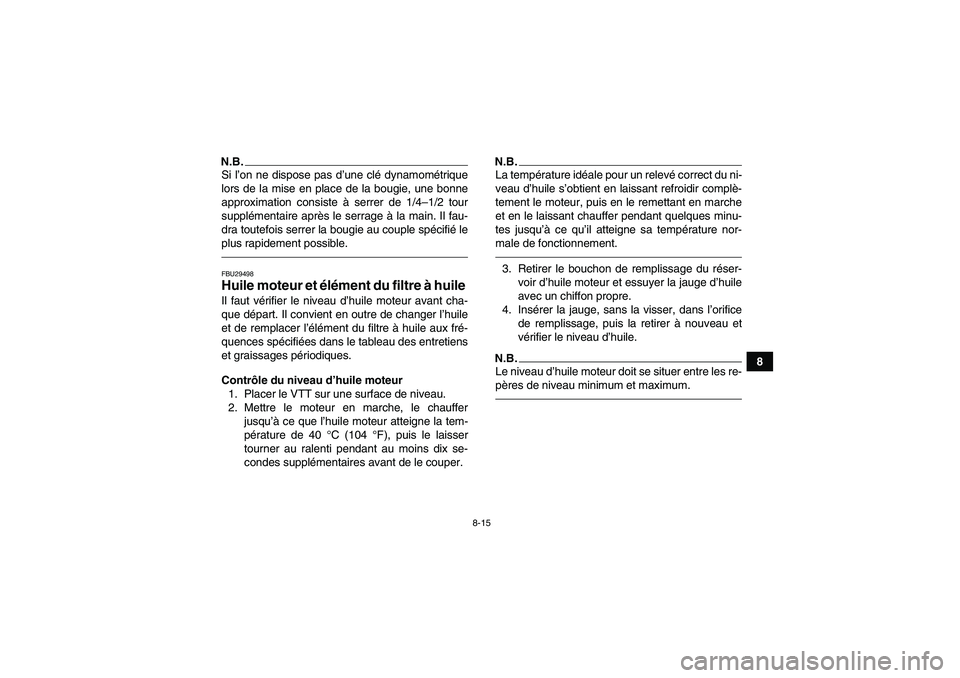

Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche, le chauffer
jusqu’à ce que l’huile moteur atteigne la tem-
pérature de 40 °C (104 °F), puis le laisser
tourner au ralenti pendant au moins dix se-
condes supplémentaires avant de le couper.
N.B.La température idéale pour un relevé correct du ni-
veau d’huile s’obtient en laissant refroidir complè-
tement le moteur, puis en le remettant en marche
et en le laissant chauffer pendant quelques minu-
tes jusqu’à ce qu’il atteigne sa température nor-
male de fonctionnement.3. Retirer le bouchon de remplissage du réser-
voir d’huile moteur et essuyer la jauge d’huile
avec un chiffon propre.
4. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.N.B.Le niveau d’huile moteur doit se situer entre les re-
pères de niveau minimum et maximum.
U18P64F0.book Page 15 Thursday, May 13, 2010 3:48 PM
Page 108 of 160

8-16
8
5. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé par l’ori-
fice de remplissage jusqu’au niveau spécifié.
ATTENTION : Bien s’assurer que le niveau
d’huile moteur est correct, sous peine de
risquer d’endommager le moteur.
[FCB00851]
N.B.Veiller à ne pas remplir le réservoir d’huile moteur
à l’excès. Le niveau d’huile monte plus rapidement
sur la deuxième moitié de la portion d’indication de
niveau de la jauge.6. Insérer la jauge dans l’orifice de remplissage
du réservoir d’huile moteur, puis serrer le bou-
chon de remplissage d’huile moteur.
ATTENTION : Veiller à serrer correctement
le bouchon de remplissage du réservoir de
l’huile moteur afin d’éviter que de l’huile
s’échappe lorsque le moteur tourne.
[FCB00362]
Changement de l’huile moteur (avec ou sans
remplacement de l’élément du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter après avoir retiré
ses vis.

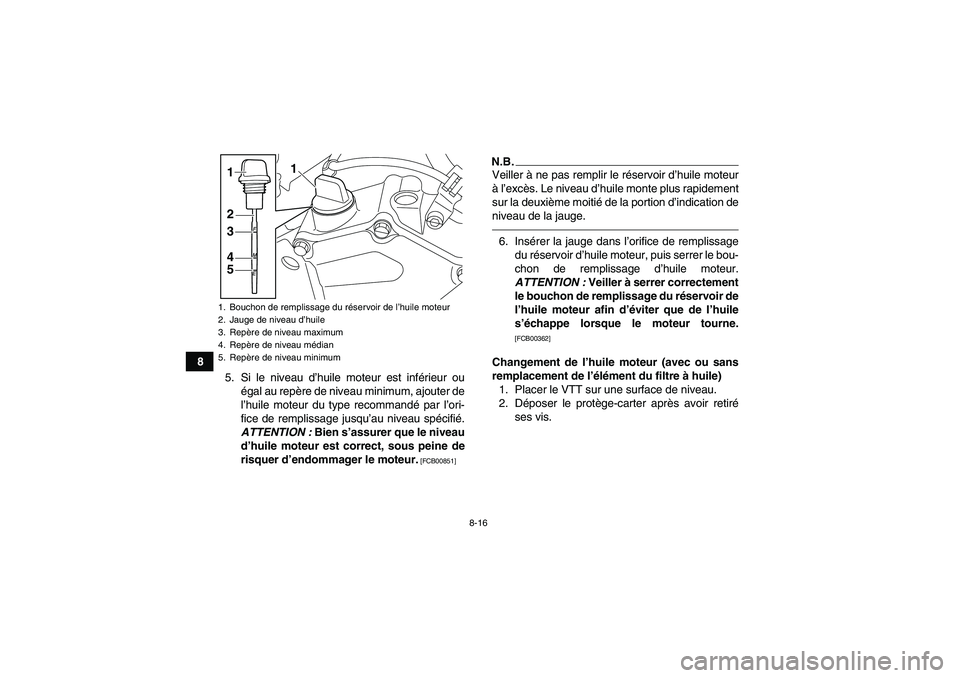

1. Bouchon de remplissage du réservoir de l’huile moteur
2. Jauge de niveau d’huile
3. Repère de niveau maximum
4. Repère de niveau médian
5. Repère de niveau minimum11
2
3
54
U18P64F0.book Page 16 Thursday, May 13, 2010 3:48 PM
Page 109 of 160
8-17
8 3. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
4. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
5. Retirer le bouchon de remplissage, puis la vis
de vidange du réservoir d’huile moteur et son
joint.6. Déposer la vis de vidange d’huile moteur du
carter moteur et son joint.

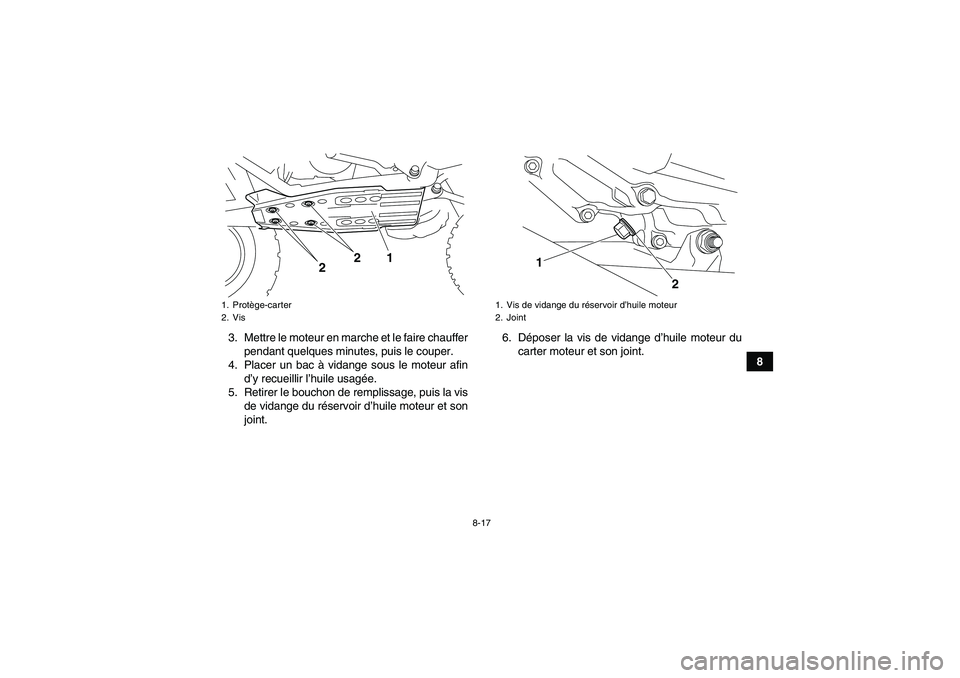

1. Protège-carter
2. Vis
221
1. Vis de vidange du réservoir d’huile moteur
2. Joint
1
2
U18P64F0.book Page 17 Thursday, May 13, 2010 3:48 PM
Page 110 of 160
8-18
8
N.B.Sauter les étapes 7–10 si l’on ne procède pas au
remplacement de l’élément du filtre à huile.7. Retirer le couvercle de l’élément du filtre à
huile après avoir retiré ses vis.8. Retirer l’élément du filtre à huile et les joints
toriques.1. Vis de vidange d’huile du carter moteur
2. Joint
12
1. Couvercle de l’élément du filtre à huile
2. Vis
1
2
U18P64F0.book Page 18 Thursday, May 13, 2010 3:48 PM
Page 111 of 160

8-19
8 9. Monter un élément du filtre à huile neuf et des
joints toriques neufs.
N.B.S’assurer que les joints toriques sont bien assis.10. Remettre le couvercle de l’élément du filtre à
huile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.11. Mettre la vis de vidange du carter moteur, la
vis de vidange du réservoir d’huile et leur joint
en place, puis serrer les vis à leur couple spé-
cifique.
12. Faire l’appoint en versant la quantité spécifiée
d’huile moteur du type recommandé par l’ori-
fice de remplissage du réservoir d’huile mo-
teur, puis remettre en place et serrer le bou-

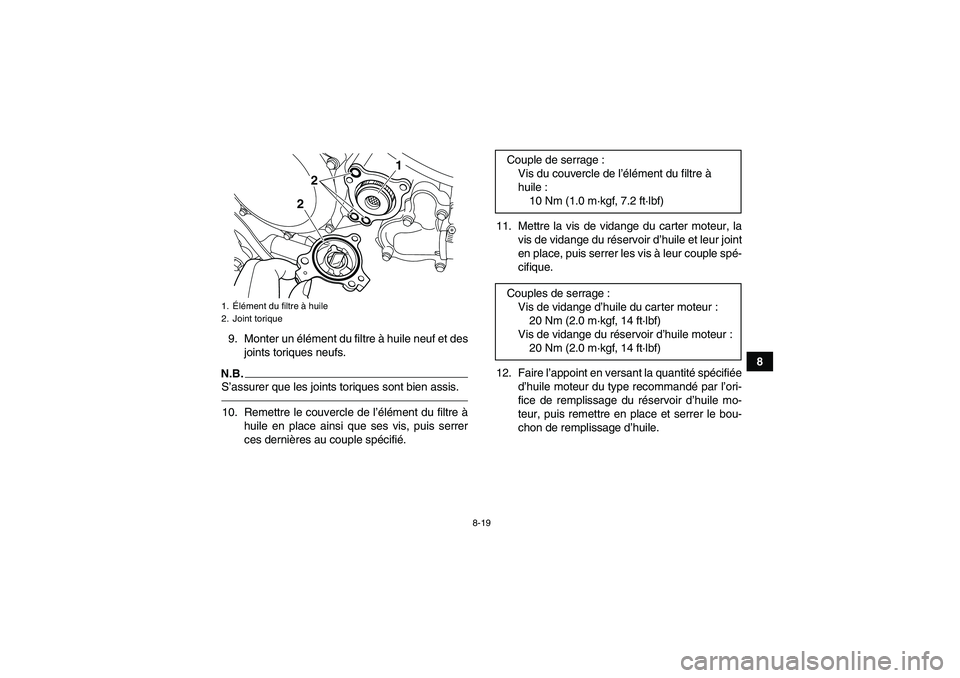

chon de remplissage d’huile.1.Élément du filtre à huile
2. Joint torique
1
2
2
Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couples de serrage :
Vis de vidange d’huile du car ter moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis de vidange du réservoir d’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
U18P64F0.book Page 19 Thursday, May 13, 2010 3:48 PM
Page 112 of 160

8-20
8
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.13. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
14. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
15. Remettre le protège-carter en place et le fixer
à l’aide des vis, puis serrer celles-ci au couple
spécifié. ATTENTION : Enduire les vis du
protège-carter de produit frein-filet
(LOCTITE
®) avant de les remettre en place.
[FCB00371]
FBU29860
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré- Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
1.45 L (1.53 US qt, 1.28 Imp.qt)Couple de serrage :
Vis de protège-carter :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
