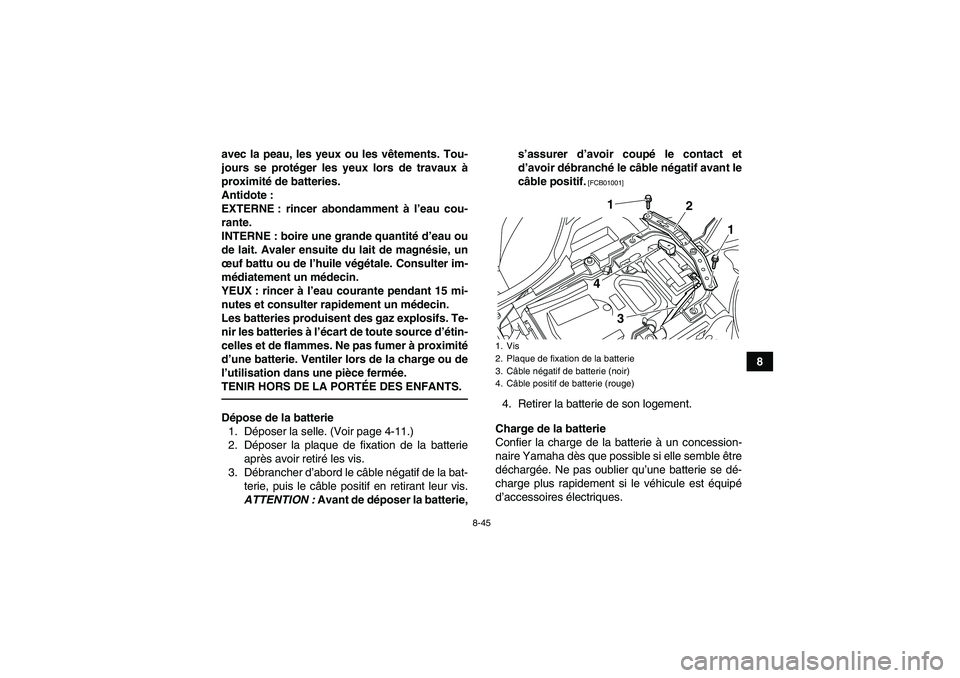

8-45
8 avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer la selle. (Voir page 4-11.)
2. Déposer la plaque de fixation de la batterie
après avoir retiré les vis.
3. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
4. Retirer la batterie de son logement.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.1. Vis
2. Plaque de fixation de la batterie
3. Câble négatif de batterie (noir)
4. Câble positif de batterie (rouge)
1
1
2
3 4
U18P64F0.book Page 45 Thursday, May 13, 2010 3:48 PM

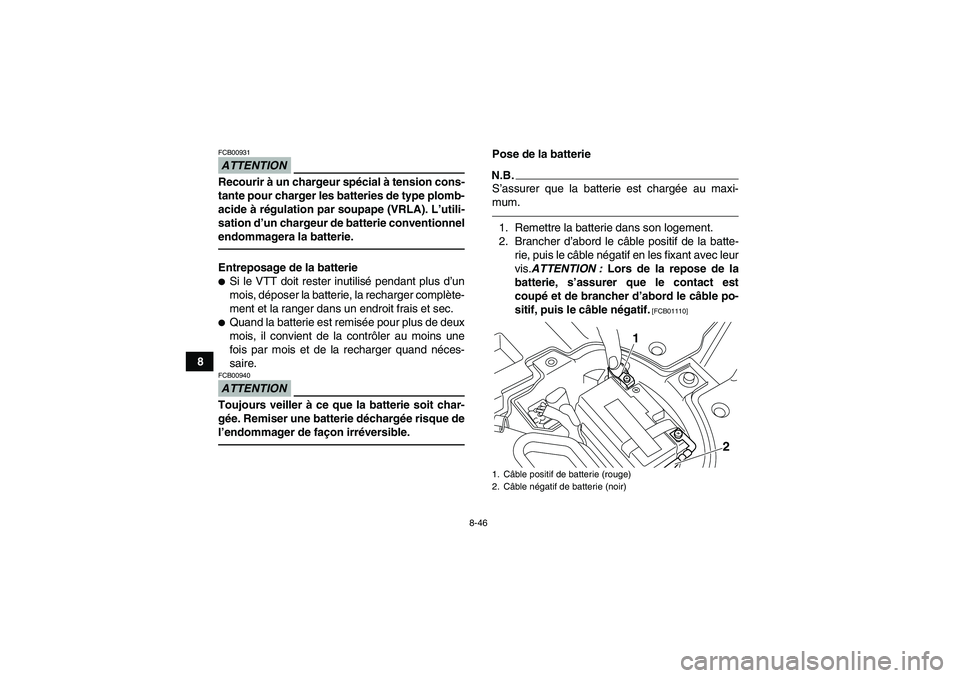

8-46
8
ATTENTIONFCB00931Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible.
Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis.ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01110]
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
2
1
U18P64F0.book Page 46 Thursday, May 13, 2010 3:48 PM

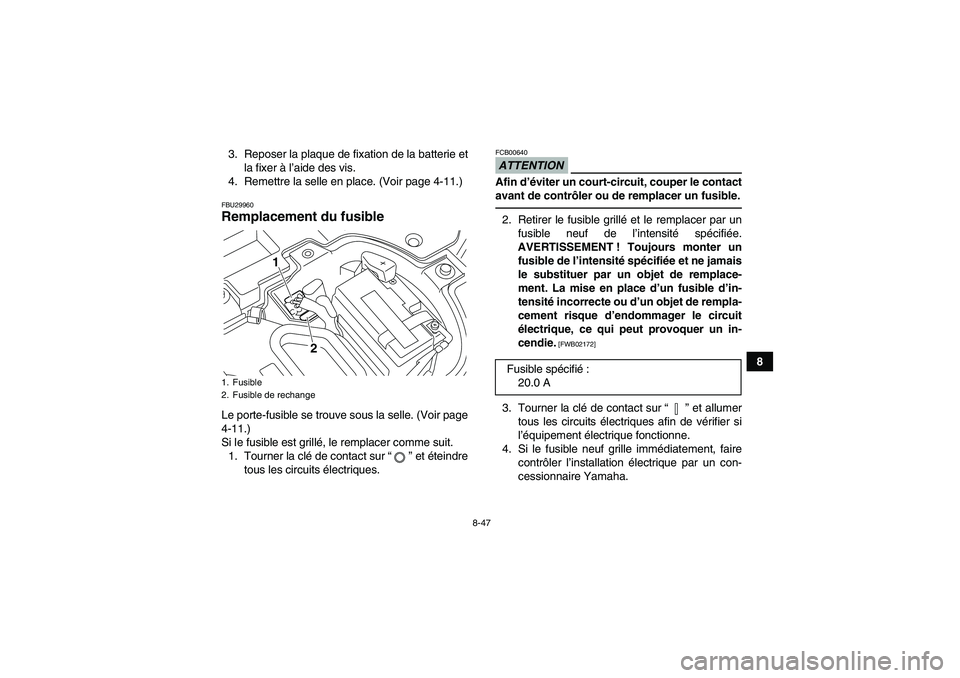

8-47
8 3. Reposer la plaque de fixation de la batterie et
la fixer à l’aide des vis.
4. Remettre la selle en place. (Voir page 4-11.)
FBU29960Remplacement du fusible Le porte-fusible se trouve sous la selle. (Voir page
4-11.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur“” et éteindre
tous les circuits électriques.
ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un
fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la clé de contact sur“” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
1. Fusible
2. Fusible de rechange
1
2
Fusible spécifié:
20.0 A
U18P64F0.book Page 47 Thursday, May 13, 2010 3:48 PM

8-48
8
FBU30160Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit.
1. Déposer l’optique de phare en retirant la vis,
puis en retirant l’optique de phare comme il-
lustré.
2. Déposer le cache du porte-ampoule du phare.3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci, puis en le tournant dans le sens inverse
des aiguilles d’une montre. Retirer ensuite
l’ampoule grillée.1. Optique de phare
2. Vis
1
2
1. Cache du porte-ampoule de phare
1
U18P64F0.book Page 48 Thursday, May 13, 2010 3:48 PM

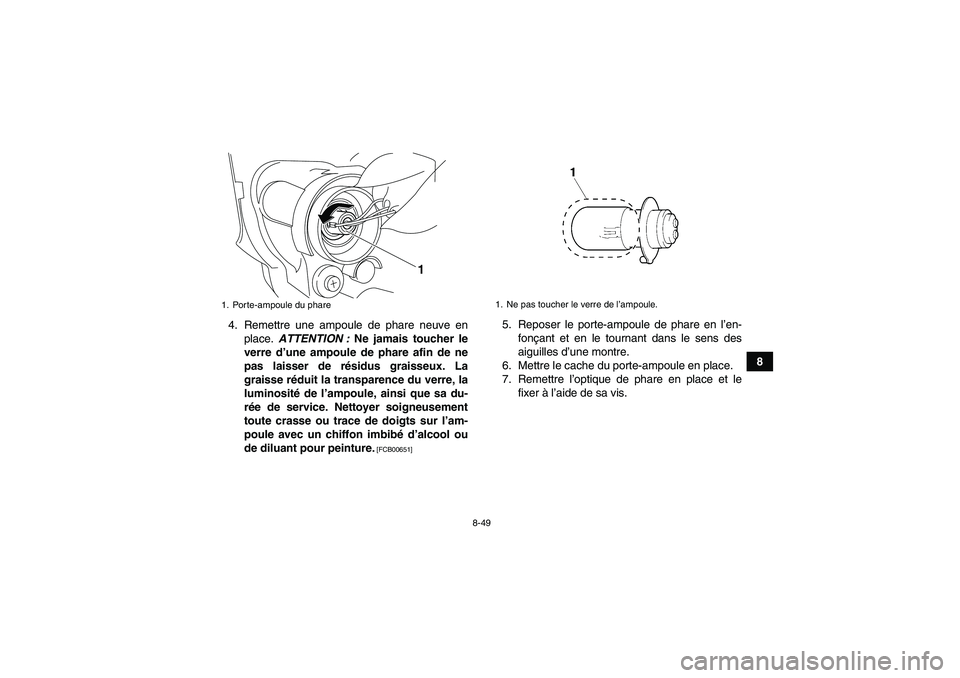

8-49
8 4. Remettre une ampoule de phare neuve en
place. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00651]
5. Reposer le porte-ampoule de phare en l’en-
fonçant et en le tournant dans le sens des
aiguilles d’une montre.
6. Mettre le cache du porte-ampoule en place.
7. Remettre l’optique de phare en place et le
fixer à l’aide de sa vis.
1. Porte-ampoule du phare
1
1. Ne pas toucher le verre de l’ampoule.
U18P64F0.book Page 49 Thursday, May 13, 2010 3:48 PM

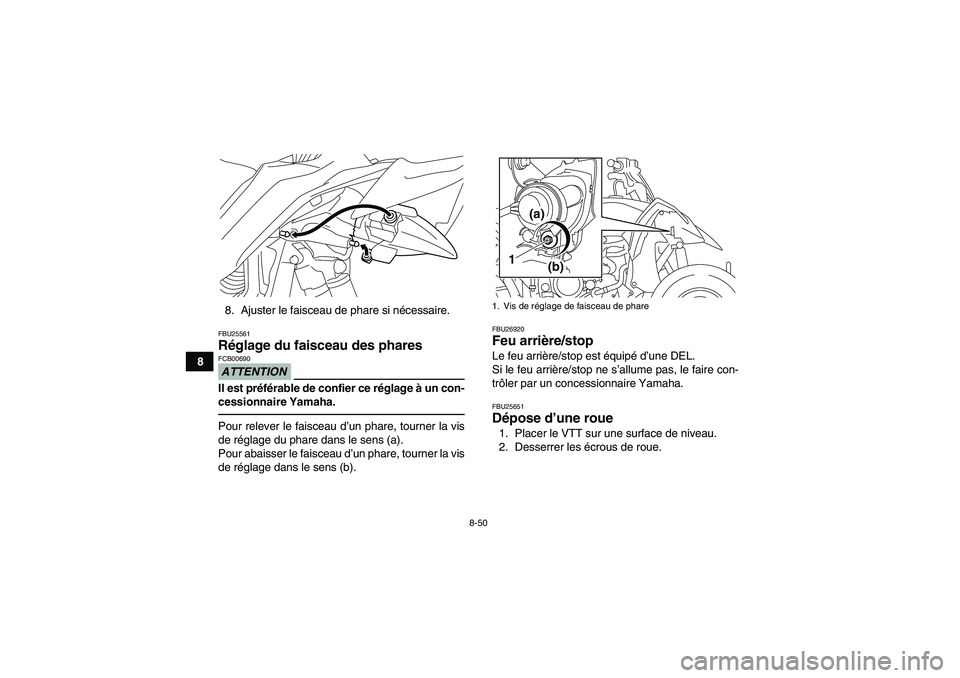

8-50
88. Ajuster le faisceau de phare si nécessaire.
FBU25561Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU26920Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire con-
trôler par un concessionnaire Yamaha.FBU25651Dépose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.1. Vis de réglage de faisceau de phare
1
(a)
(b)
U18P64F0.book Page 50 Thursday, May 13, 2010 3:48 PM

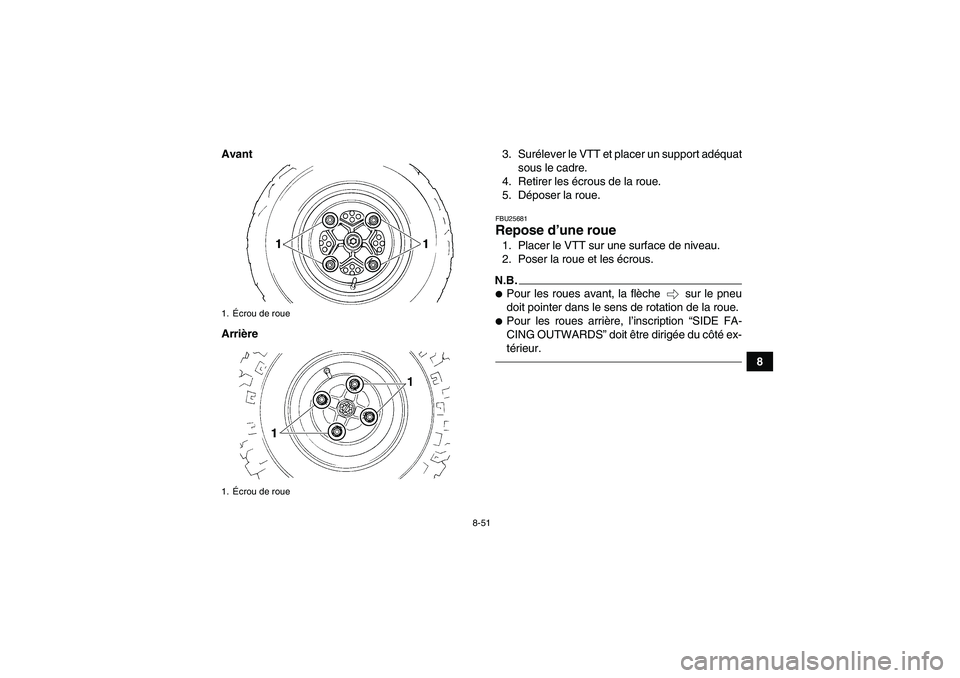

8-51
8 Avant
Arrière3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU25681Repose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Poser la roue et les écrous.N.B.
Pour les roues avant, la flèche sur le pneu
doit pointer dans le sens de rotation de la roue.
Pour les roues arrière, l’inscription “SIDE FA-
CING OUTWARDS” doit être dirigée du côté ex-
térieur.
1.Écrou de roue
1.Écrou de roueU18P64F0.book Page 51 Thursday, May 13, 2010 3:48 PM

8-52
8Avant
Arrière3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
FBU25740Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute faci-
lité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
1. Flèche
1.“SIDE FACING OUTWARDS” (ce côté vers l’extérieur)
SIDEFACINGOUTWARDS
1
Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m·kgf, 33 ft·lbf)
Écrou de roue arrière :
45 Nm (4.5 m·kgf, 33 ft·lbf)
