2001 YAMAHA XVS650 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
7. Beide Kontermuttern festziehen.
GAU00696

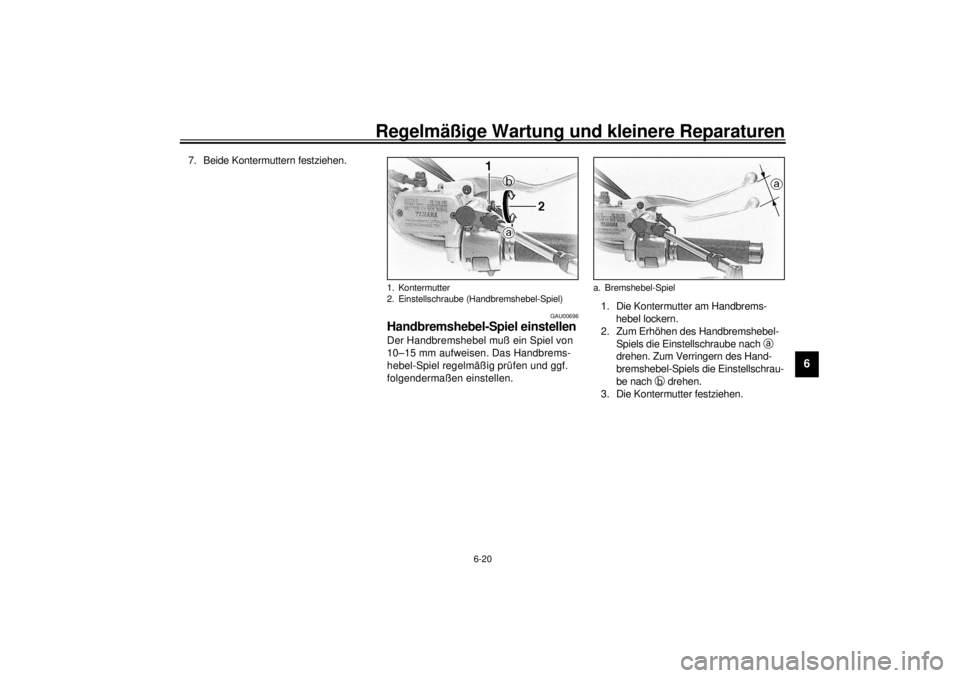

Handbremshebel-Spiel einstellenDer Handbremshebel muß ein Spiel von
10–15 mm aufweisen. Das Handbrems-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be nach
b drehen.
3. Die Kontermutter festziehen.1. Kontermutter
2. Einstellschraube (Handbremshebel-Spiel)
a. Bremshebel-Spiel
G_5bn.book Page 20 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GW000099
WARNUNG
_ l
Nach der Einstellung das Spiel am
Handbremshebel prüfen und sicher-
stellen, daß die Bremse richtig funk-
tioniert.
l
Ein weiches oder schwammiges Ge-
fühl bei der Betätigung des Hand-
bremshebels läßt auf Luft in der
Bremsanlage schließen, die unbe-
dingt vor Fahrtantritt durch Entlüf-
ten der Bremsen entfernt werden
muß. Luft in der Bremsanlage ver-
ringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
Erforderlichenfalls die Bremsen von
einem YAMAHA-Händler überprüfen
und entlüften lassen.
_
GAU00711*
Fußbremshebel-Position und
-Spiel einstellen
GW000104
WARNUNG
_ Diese Einstellarbeit sollte grundsätzlich
von einem YAMAHA-Händler durchge-
führt werden. _HINWEIS:_ Vor dem Einstellen des Hebelspiels muß
ggf. die Hebelposition eingestellt werden. _

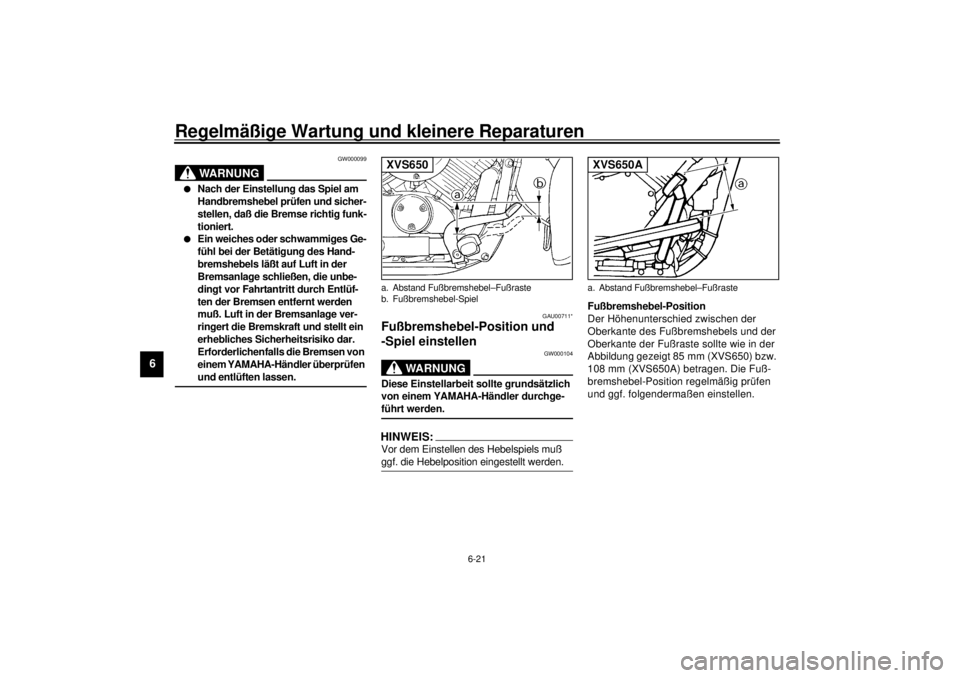

Fußbremshebel-Position
Der Höhenunterschied zwischen der
Oberkante des Fußbremshebels und der
Oberkante der Fußraste sollte wie in der
Abbildung gezeigt 85 mm (XVS650) bzw.
108 mm (XVS650A) betragen. Die Fuß-
bremshebel-Position regelmäßig prüfen
und ggf. folgendermaßen einstellen.
a. Abstand Fußbremshebel–Fußraste
b. Fußbremshebel-SpielXVS650
a. Abstand Fußbremshebel–FußrasteXVS650A
G_5bn.book Page 21 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
1. Die Kontermutter am Fußbremshebel
lockern.
2. Zum Anheben des Fußbremshebels
die Einstellschraube nach
a drehen.
Zum Senken des Fußbremshebels die
Einstellschraube nach
b drehen.
3. Die Kontermutter festziehen.
GW000105
WARNUNG
_ Nach der Hebelposition muß auch das
Hebelspiel eingestellt werden. _
Fußbremshebel-Spiel
Der Fußbremshebel muß am Hebelende
ein Spiel von 20–30 mm aufweisen. Das
Fußbremshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels die
Einstellmutter am Bremsgestänge nach
a
drehen. Zum Verringern des Fußbremshebel-
Spiels die Einstellmutter nach
b drehen.
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.

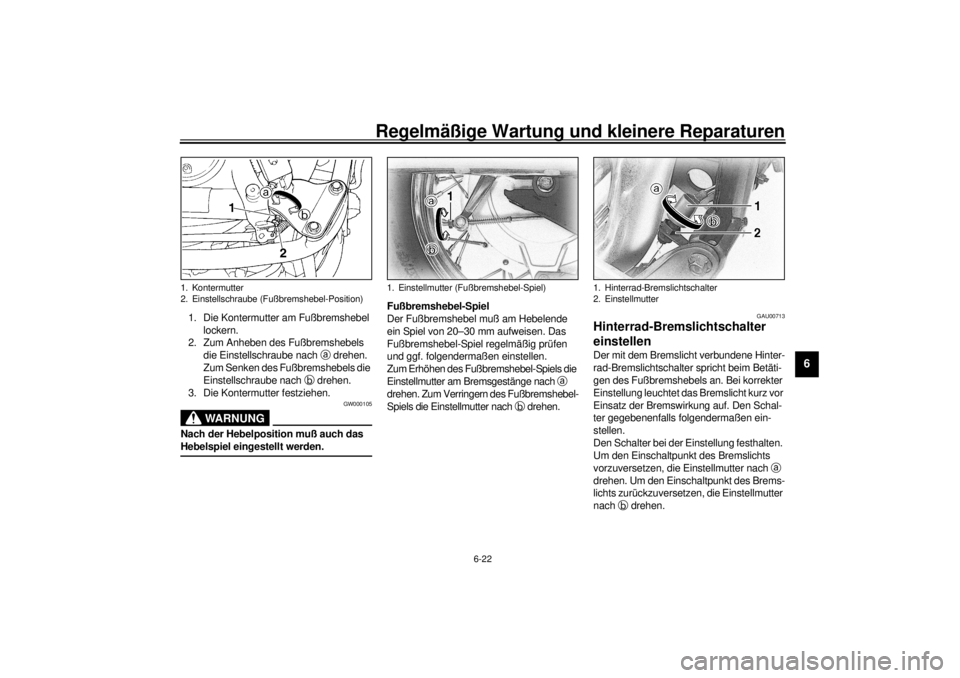

1. Kontermutter
2. Einstellschraube (Fußbremshebel-Position)
1. Einstellmutter (Fußbremshebel-Spiel)
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
G_5bn.book Page 22 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU00720
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten muß
in den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden.
GAU01119
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
GAU00727
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Dazu die Bremse betätigen und
den Verschleißanzeiger beobachten.
Wenn die Verschleißgrenze erreicht ist,
die Bremsbacken schnellstmöglich vom
YAMAHA-Händler austauschen lassen.
1. Scheibenbremsbelag-VerschleißanzeigerVorn
1. Verschleißgrenze
2. Trommelbremsbelag-VerschleißanzeigerHinten
G_5bn.book Page 23 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU03776
Bremsflüssigkeitsstand prüfen Bei Flüssigkeitsmangel kann Luft in das
Bremssystem eindringen und dessen Funk-
tion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und das Bremssystem auf Un-
dichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.
l
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter waagrecht
stehen.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit zu-
nehmendem Verschleiß der Brems-
beläge normal; bei plötzlichem Ab-
sinken jedoch die Bremsanlage vom
YAMAHA-Händler überprüfen las-
sen.
1. Bremsflüssigkeits-Vorratsbehälter
2. MinimalstandVorn
Empfohlene Bremsflüssigkeit: DOT 4
G_5bn.book Page 24 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU03238
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
vom YAMAHA-Händler gewechselt wer-
den. Außerdem müssen folgende Teile
nach der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.l
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
l
Bremsschlauch: alle vier Jahre
GAU02962
Bowdenzüge prüfen und
schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. _
GAU03764
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs und den
Zustand des Gaszugs vor Fahrtantritt prü-
fen und den Gaszug ggf. schmieren bzw.
erneuern.HINWEIS:_ Da zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. _1. Den Gasdrehgriff abschrauben.
2. Den Seilzugnippel hochhalten und
einige Tropfen Öl in die Hülle und auf
den Zug träufeln.
3. Die Innenseite des Gasdrehgriff-
gehäuses schmieren.
4. Die Kontaktflächen des Gasdrehgriffs
schmieren und dann den Drehgriff
festschrauben. Empfohlenes Schmiermittel
Motoröl
G_5bn.book Page 25 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU03370

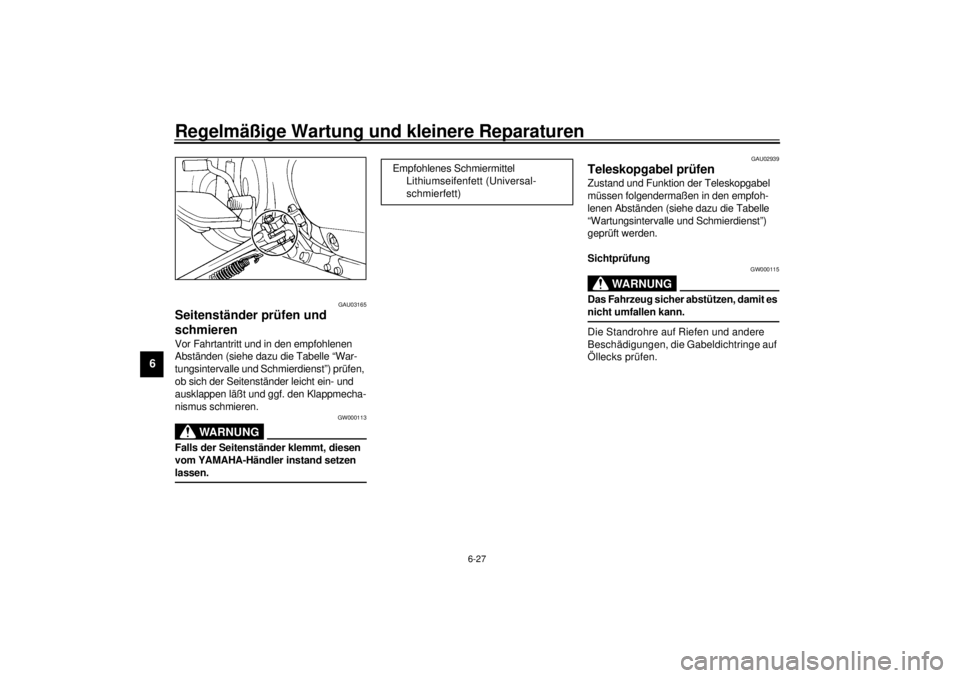

Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU03164
Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel
Gaszug
Motoröl
Gasdrehgriff und -gehäuse
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
G_5bn.book Page 26 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU03165
Seitenständer prüfen und
schmierenVor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prüfen,
ob sich der Seitenständer leicht ein- und
ausklappen läßt und ggf. den Klappmecha-
nismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. _
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
G_5bn.book Page 27 Thursday, October 12, 2000 6:22 PM
