Regelmäßige Wartung und kleinere Reparaturen
6-36
6
4. Das Motorrad herablassen.
5. Die Teleskopgabel mehrmals ein-
federn, um deren Funktion zu prü-
fen.
6. Die Radachse vorschriftsmäßig an-
ziehen.
7. Die Vorderachs-Klemmschraube
montieren und dann vorschriftsmä-
ßig anziehen.
8. Die Tachowelle montieren.
GAU01350
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_1. Die Radachse lockern.
2. Die Bremsankerstrebe von der
Bremsankerplatte losschrauben.
3. Die Bremsankerstreben-Schraube am
Schwingenarm lockern.
4. Die Einstellmutter für das Fußbrems-
hebel-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-
lenhebel lösen.
5. Die Abdeckung A abnehmen; siehe
dazu Seite 6-5. Anzugsmoment
Radachse
59 Nm (5,9 m·kg)
Anzugsmoment
Vorderachs-Klemmschraube
20 Nm (2,0 m·kg)

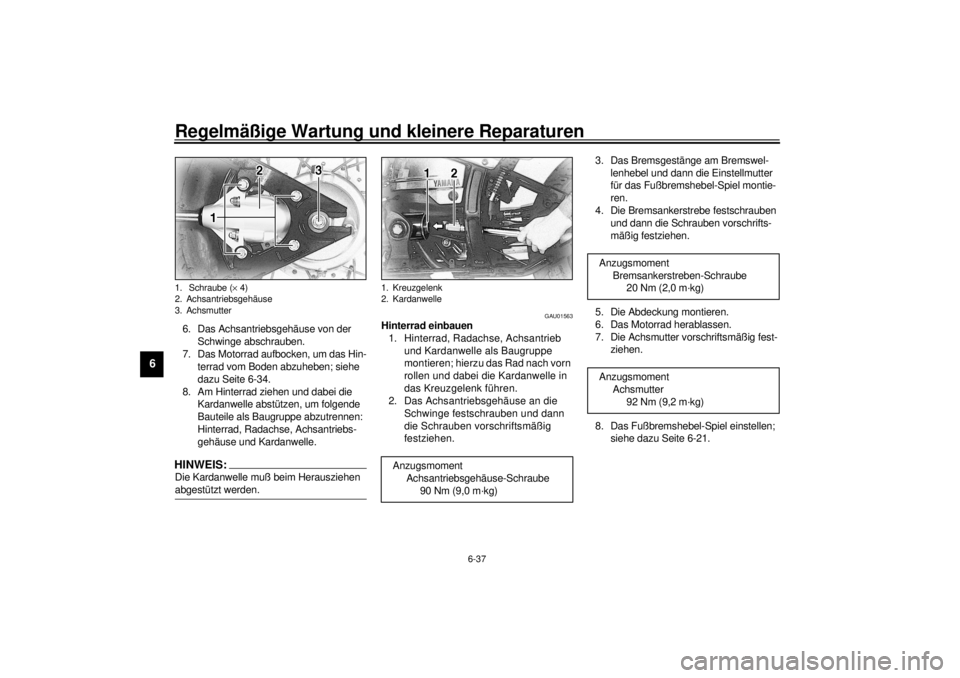

1. Einstellmutter (Fußbremshebel-Spiel)
2. Bremswellenhebel
3. Bremsgestänge
4. Schraube (Bremsankerstrebe/Bremsankerplatte)
5. Bremsankerstrebe
6. Schraube (Bremsankerstrebe/Schwingenarm)
G_5bn.book Page 36 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
6. Das Achsantriebsgehäuse von der
Schwinge abschrauben.
7. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-34.
8. Am Hinterrad ziehen und dabei die
Kardanwelle abstützen, um folgende
Bauteile als Baugruppe abzutrennen:
Hinterrad, Radachse, Achsantriebs-
gehäuse und Kardanwelle.HINWEIS:_ Die Kardanwelle muß beim Herausziehen
abgestützt werden. _
GAU01563
Hinterrad einbauen
1. Hinterrad, Radachse, Achsantrieb
und Kardanwelle als Baugruppe
montieren; hierzu das Rad nach vorn
rollen und dabei die Kardanwelle in
das Kreuzgelenk führen.
2. Das Achsantriebsgehäuse an die
Schwinge festschrauben und dann
die Schrauben vorschriftsmäßig
festziehen.3. Das Bremsgestänge am Bremswel-
lenhebel und dann die Einstellmutter
für das Fußbremshebel-Spiel montie-
ren.
4. Die Bremsankerstrebe festschrauben
und dann die Schrauben vorschrifts-
mäßig festziehen.
5. Die Abdeckung montieren.
6. Das Motorrad herablassen.
7. Die Achsmutter vorschriftsmäßig fest-
ziehen.
8. Das Fußbremshebel-Spiel einstellen;
siehe dazu Seite 6-21.
1. Schraube (´ 4)
2. Achsantriebsgehäuse
3. Achsmutter
1. Kreuzgelenk
2. Kardanwelle
Anzugsmoment
Achsantriebsgehäuse-Schraube
90 Nm (9,0 m·kg)
Anzugsmoment
Bremsankerstreben-Schraube
20 Nm (2,0 m·kg)
Anzugsmoment
Achsmutter
92 Nm (9,2 m·kg)
G_5bn.book Page 37 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GW000103
WARNUNG
_ Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen. _
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel kön-
nen Defekte am Kraftstoff- oder Zünd-
system oder mangelnde Kompression zu
Anlaßproblemen und Leistungseinbußen
führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsberei-
che vorzunehmen. Reparaturarbeiten
sollten jedoch unbedingt von einem
YAMAHA-Händler ausgeführt werden,
denn nur dieser bietet das Know-how, die
Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer
Hersteller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat.
G_5bn.book Page 38 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-39
6
GAU01297

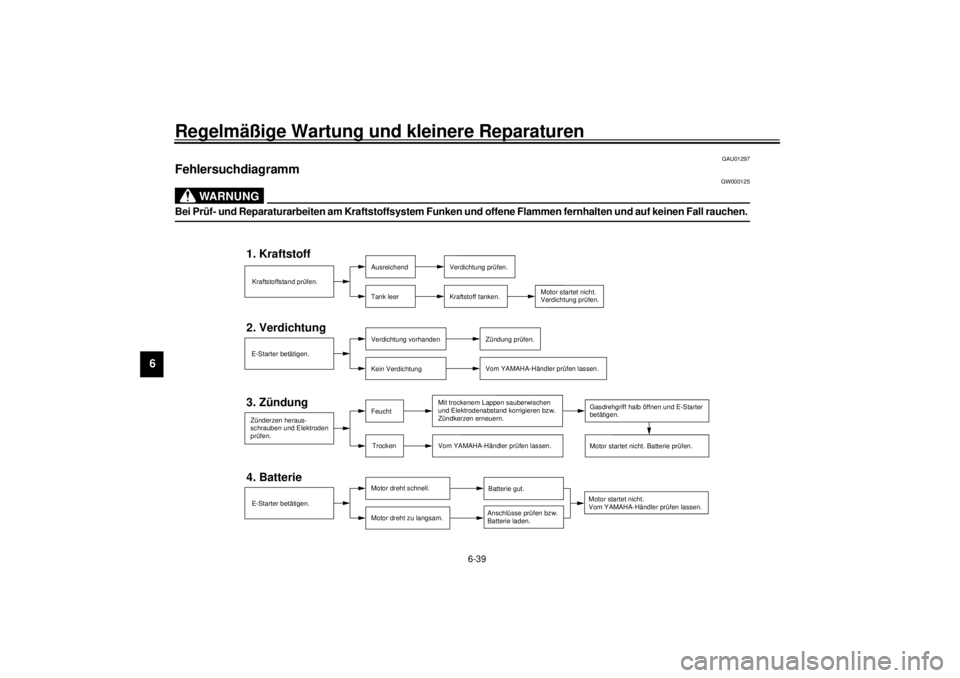

Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_5bn.book Page 39 Thursday, October 12, 2000 6:22 PM

Pflege und Lagerung
7
Motorradpflege – eine Investition, die sich lohnt! .............................. 7-1
Lagerung ........................................................................................... 7-4
