Regelmäßige Wartung und kleinere Reparaturen
6-12
6
HINWEIS:_ l
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
l
Sicherstellen, daß das Fahrzeug bei
der Ölstandkontrolle vollständig gera-
de steht. Selbst geringfügige Neigung
zur Seite führt bereits zu falschem
Meßergebnis.
_2. Den Einfüllschraubverschluß heraus-
drehen und den Ölstand im Achs-
antriebsgehäuse prüfen.
HINWEIS:_ Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen. _3. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Öl wechseln
1. Ein Ölauffanggefäß unter das Achs-
antriebsgehäuse stellen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sor-
te bis zum Rand der Einfüllöffnung
einfüllen.
HINWEIS:_ Die Bezeichnung GL4 gibt Aufschluß über
die Ölqualität. Es können auch Öle der
Klassen GL5 oder GL6 verwendet werden. _5. Den Einfüllschraubverschluß montie-
ren und vorschriftsmäßig anziehen.
6. Das Achsantriebsgehäuse auf Un-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.

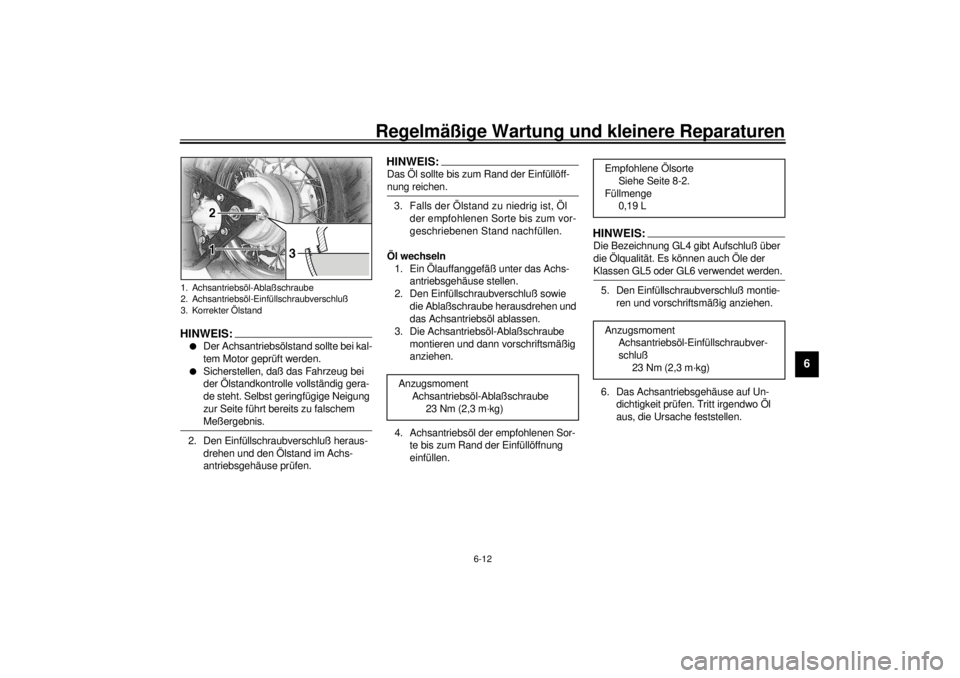

1. Achsantriebsöl-Ablaßschraube
2. Achsantriebsöl-Einfüllschraubverschluß
3. Korrekter Ölstand
Anzugsmoment
Achsantriebsöl-Ablaßschraube
23 Nm (2,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-2.
Füllmenge
0,19 L
Anzugsmoment
Achsantriebsöl-Einfüllschraubver-
schluß
23 Nm (2,3 m·kg)
G_5bn.book Page 12 Thursday, October 12, 2000 6:22 PM
Page 58 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00586*
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchtem Einsatz ist der Filter
häufiger zu reinigen.
1. Den Luftfilter-Gehäusedeckel ab-
schrauben.
2. Den Luftfiltereinsatz herausziehen.3. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.4. Den Filtereinsatz, wie in der Abbildung
gezeigt, in das Luftfiltergehäuse ein-

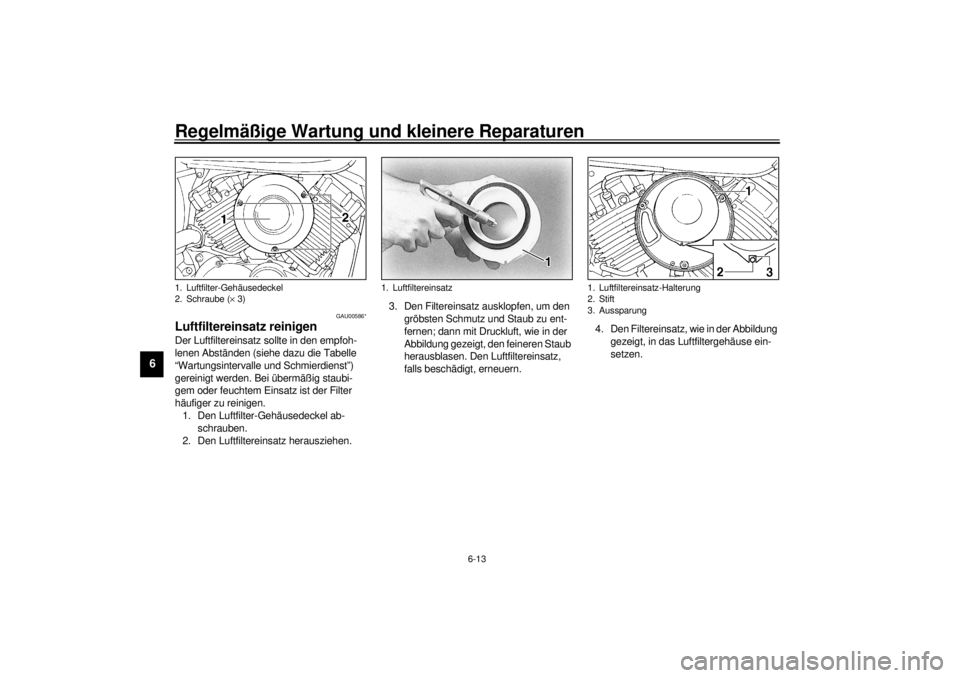

setzen.1. Luftfilter-Gehäusedeckel
2. Schraube (´ 3)
1. Luftfiltereinsatz
1. Luftfiltereinsatz-Halterung
2. Stift
3. Aussparung
G_5bn.book Page 13 Thursday, October 12, 2000 6:22 PM
Page 59 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
GC000082*
ACHTUNG:_ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_5. Die Markierungen aufeinander aus-
richten und dann den Luftfilter-Ge-
häusedeckel festschrauben.
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _

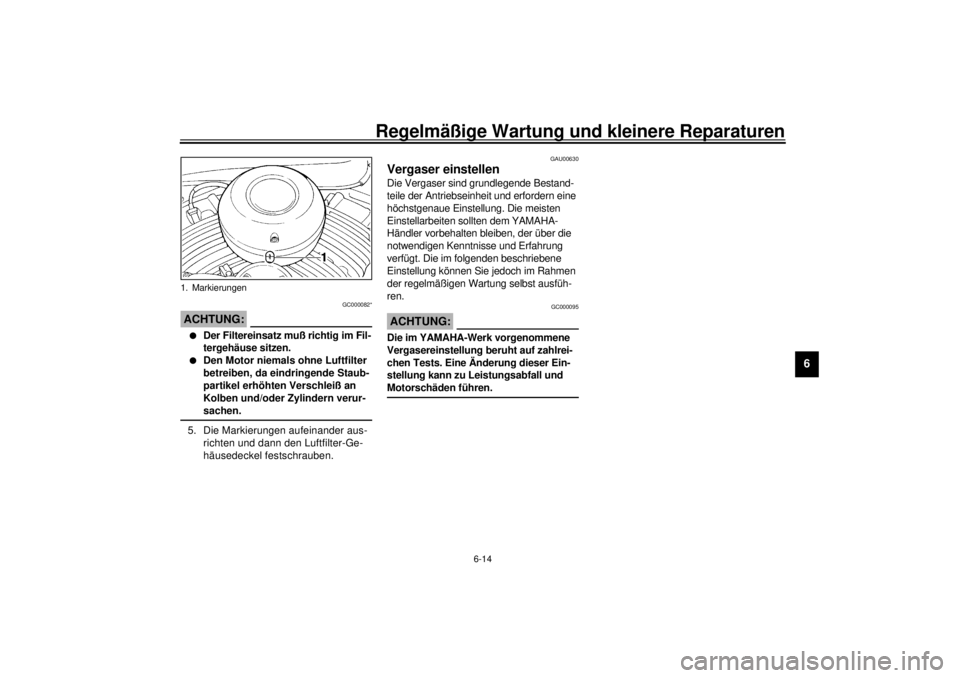

1. Markierungen
G_5bn.book Page 14 Thursday, October 12, 2000 6:22 PM
Page 60 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU01168
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:_ Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt. _1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _2. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.3. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.
HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 4–6 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.

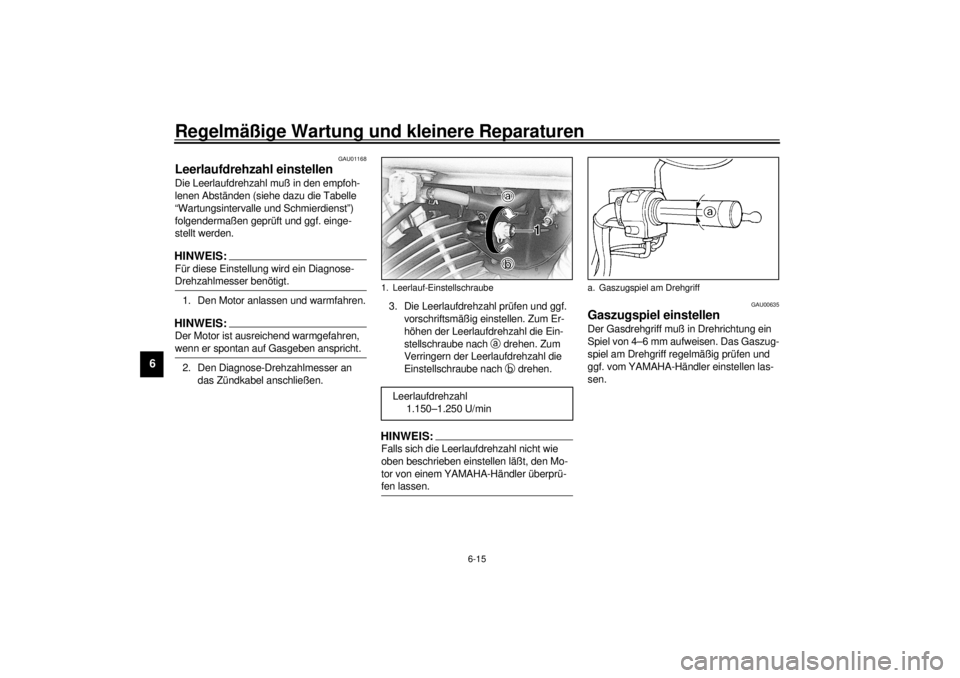

1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.150–1.250 U/min
a. Gaszugspiel am Drehgriff
G_5bn.book Page 15 Thursday, October 12, 2000 6:22 PM
Page 61 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht. Darüber hinaus kann es durch fal-
sches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler geprüft und ggf. eingestellt werden.
GAU03362
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_ l
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur) prü-
fen und korrigieren.
l
Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_Nur XVS650:CE-01G
CE-07G

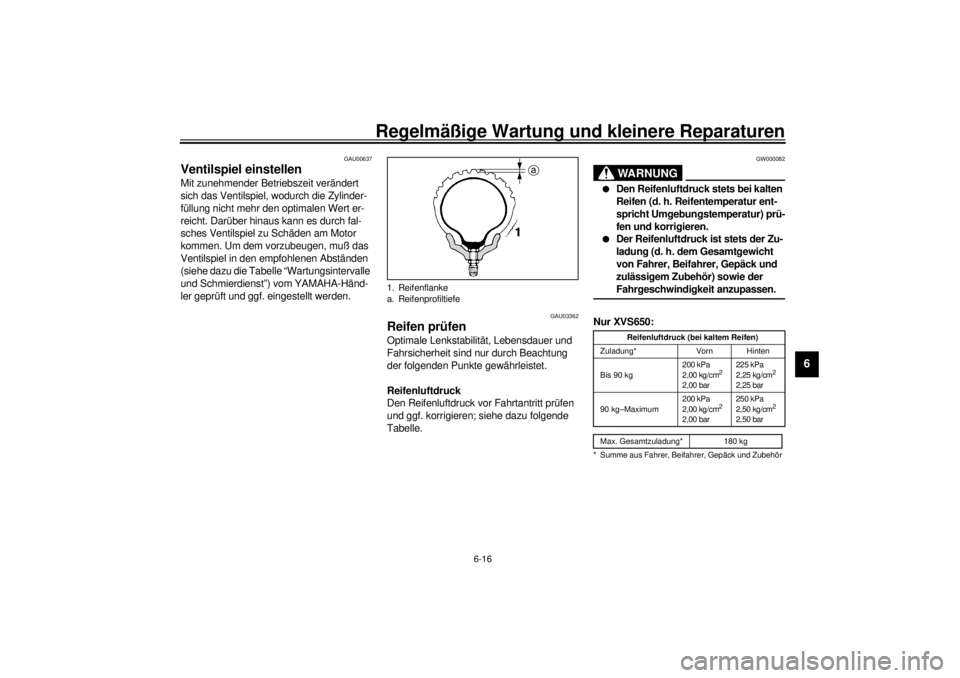

1. Reifenflanke
a. Reifenprofiltiefe
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzuladung* 180 kg
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5bn.book Page 16 Thursday, October 12, 2000 6:22 PM
Page 62 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
Nur XVS650A:CE-01G
CE-07G
GWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten. l
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck, Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
l
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
l
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
l
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
l
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einem YAMAHA-Händler austauschen
lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg225 kPa
2,25 kg/cm
2
2,25 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzuladung* 200 kg
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Mindestprofiltiefe
(vorn und hinten)1,6 mm
G_5bn.book Page 17 Thursday, October 12, 2000 6:22 PM
Page 63 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
GW000079
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
GW000078
WARNUNG
_ l
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.
l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
_CE-10G
CE-10GGAU00681
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
l
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter Sorg-
falt ausführen und den Schlauch
dann möglichst bald erneuern.
_
Vorn (nur XVS650):
Hersteller Dimension Typ
Bridgestone 100/90-19 57S L309
Dunlop 100/90-19 57S F24
Hinten (nur XVS650):
Hersteller Dimension Typ
Bridgestone 170/80-15 M/C 77S G546
Dunlop 170/80-15 M/C 77S K555
Vorn (nur XVS650A):
Hersteller Dimension Typ
Bridgestone 130/90-16 67S G703
Dunlop 130/90-16 67S D404F
Hinten (nur XVS650A):
Hersteller Dimension Typ
Bridgestone 170/80-15 M/C 77S G702
Dunlop 170/80-15 M/C 77S D404G
G_5bn.book Page 18 Thursday, October 12, 2000 6:22 PM
Page 64 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00685
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Ebenfalls Zustand und Spannung der
Speichen kontrollieren. Bei Mängeln
an Reifen oder Rädern das Motorrad
vom YAMAHA-Händler überprüfen
lassen. Selbst kleinste Reparaturen
an Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Fel-
gen mit Verzug und anderen Verfor-
mungen müssen ausgetauscht wer-
den.
l
Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von
10–15 mm aufweisen. Das Kupplungs-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b drehen.1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
1. Einstellmutter (Kupplungshebel-Spiel)
2. Kontermutter
G_5bn.book Page 19 Thursday, October 12, 2000 6:22 PM
