2001 YAMAHA XVS650 Betriebsanleitungen (in German)

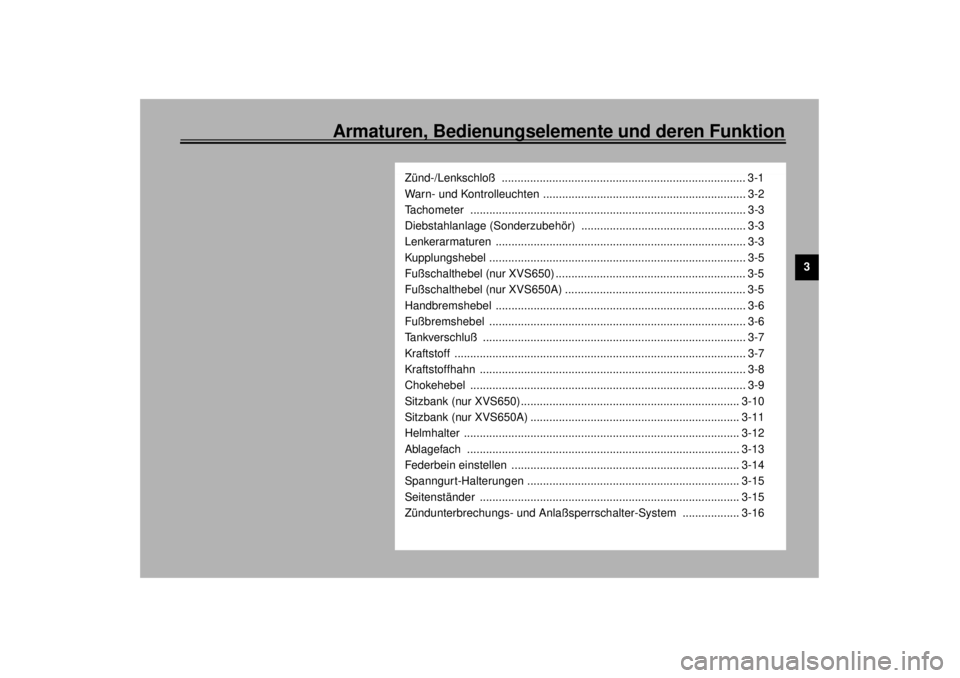

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Diebstahlanlage (Sonderzubehör) .................................................... 3-3
Lenkerarmaturen ............................................................................... 3-3
Kupplungshebel ................................................................................. 3-5
Fußschalthebel (nur XVS650) ............................................................ 3-5
Fußschalthebel (nur XVS650A) ......................................................... 3-5
Handbremshebel ............................................................................... 3-6
Fußbremshebel ................................................................................. 3-6
Tankverschluß ................................................................................... 3-7
Kraftstoff ............................................................................................ 3-7
Kraftstoffhahn .................................................................................... 3-8
Chokehebel ....................................................................................... 3-9
Sitzbank (nur XVS650)..................................................................... 3-10
Sitzbank (nur XVS650A) .................................................................. 3-11
Helmhalter ....................................................................................... 3-12
Ablagefach ...................................................................................... 3-13
Federbein einstellen ........................................................................ 3-14
Spanngurt-Halterungen ................................................................... 3-15
Seitenständer .................................................................................. 3-15
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-16
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _1. Drücken.
2. Drehen.
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00044
(Parken)
Zuerst den Lenker verriegeln, dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen._
GAU03034
Warn- und Kontrolleuchten
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU03182
Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.HINWEIS:_ Wenn der Zündschlüssel auf “ON” gestellt
wird, leuchtet die Warnleuchte kurz auf,
was unter diesen Umständen normal ist. _

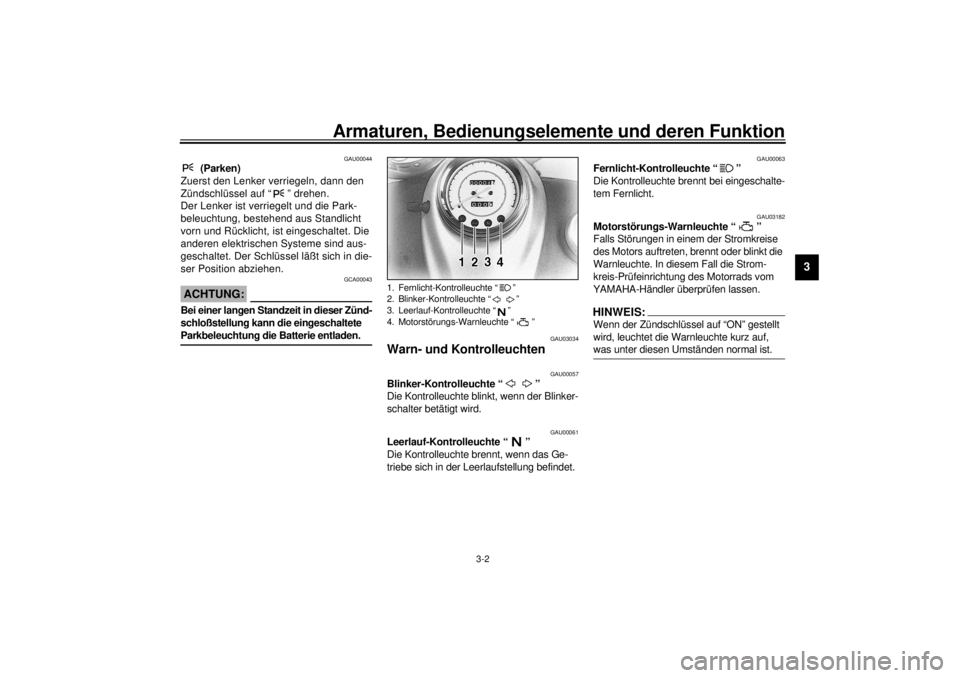

1. Fernlicht-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
G_5bn.book Page 2 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00095
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die
Planung von Tankintervallen erlaubt.
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.

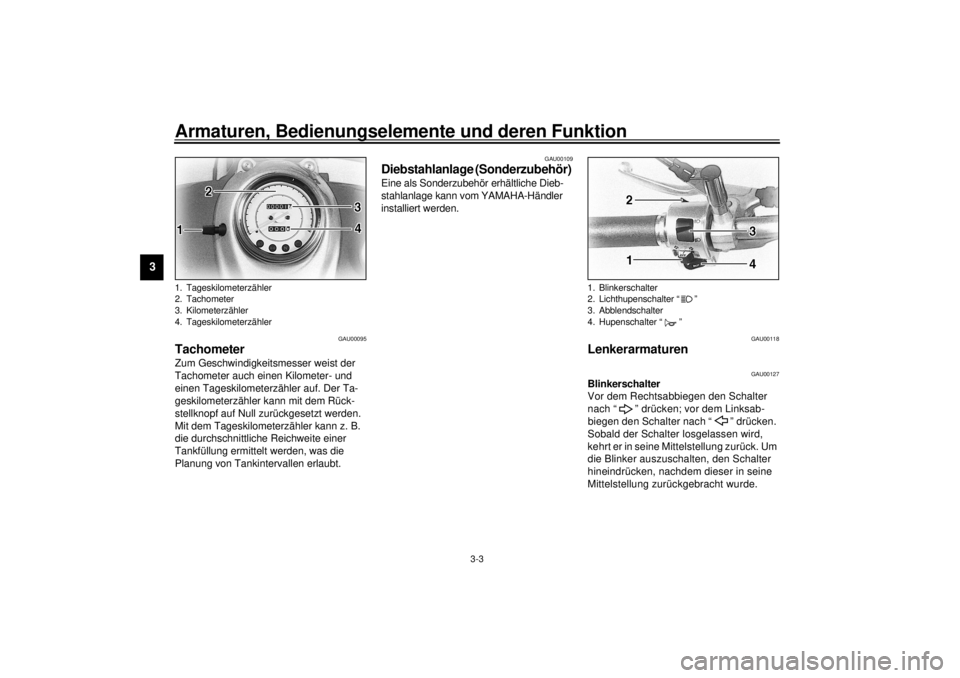

1. Tageskilometerzähler
2. Tachometer
3. Kilometerzähler
4. Tageskilometerzähler
1. Blinkerschalter
2. Lichthupenschalter “ ”
3. Abblendschalter
4. Hupenschalter “ ”
G_5bn.book Page 3 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Schein-
werfer, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet. In der Positi-
on “ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
1. Starterschalter “ ”
2. Motorstoppschalter
3. Lichtschalter
G_5bn.book Page 4 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-16.
GAU00157
Fußschalthebel (XVS650)Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU01215
Fußschalthebel (XVS650A)Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.HINWEIS:_ Zum Aufschalten kann der Fußschalthebel
vorder- oder hinterseitig, zum Abschalten
nur vorderseitig betätigt werden. _

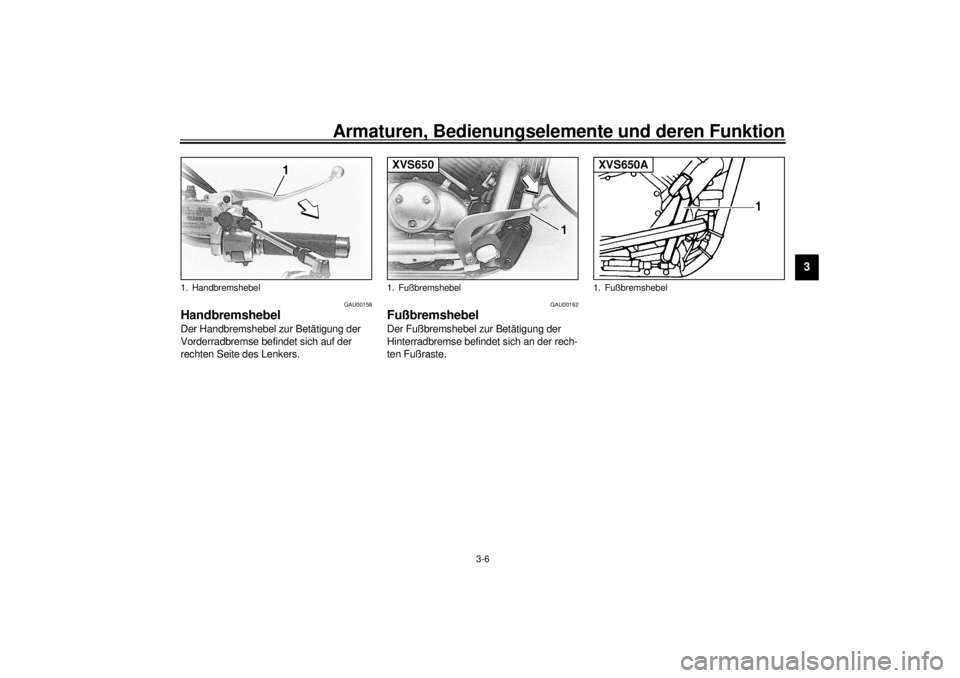

1. Kupplungshebel
1. FußschalthebelXVS650
1. FußschalthebelXVS650A
G_5bn.book Page 5 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00158
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.

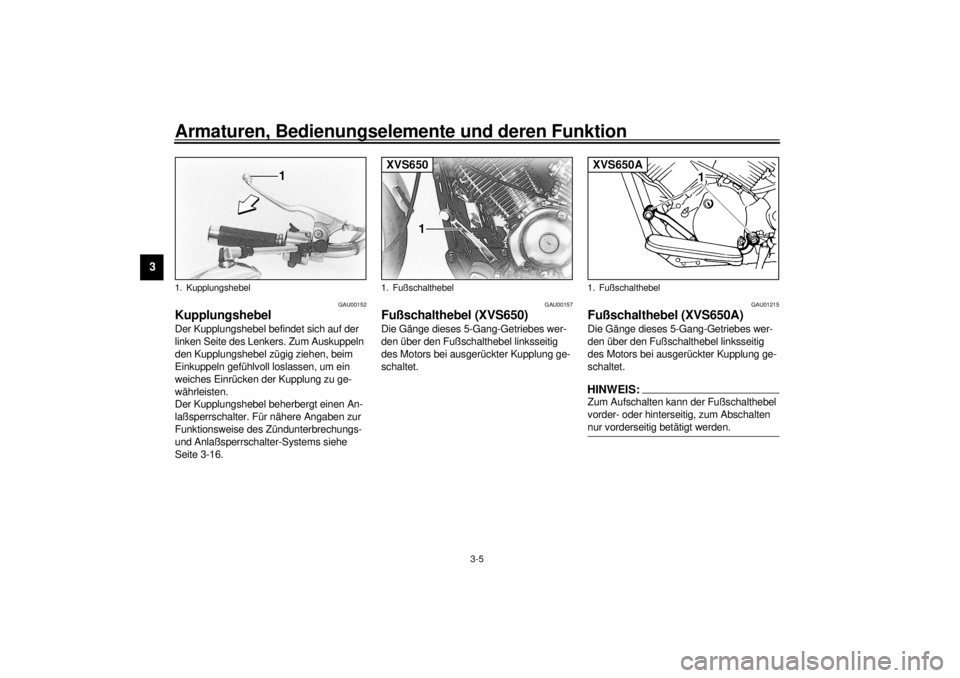

1. Handbremshebel
1. FußbremshebelXVS650
1. FußbremshebelXVS650A
G_5bn.book Page 6 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00169
Tankverschluß Öffnen
Den Schlüssel in das Tankschloß stecken
und 1/4 Drehung im Uhrzeigersinn drehen.
Der Tankverschluß kann nun abgenommen
werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “ ” muß nach vorn weisen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GW000024
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_

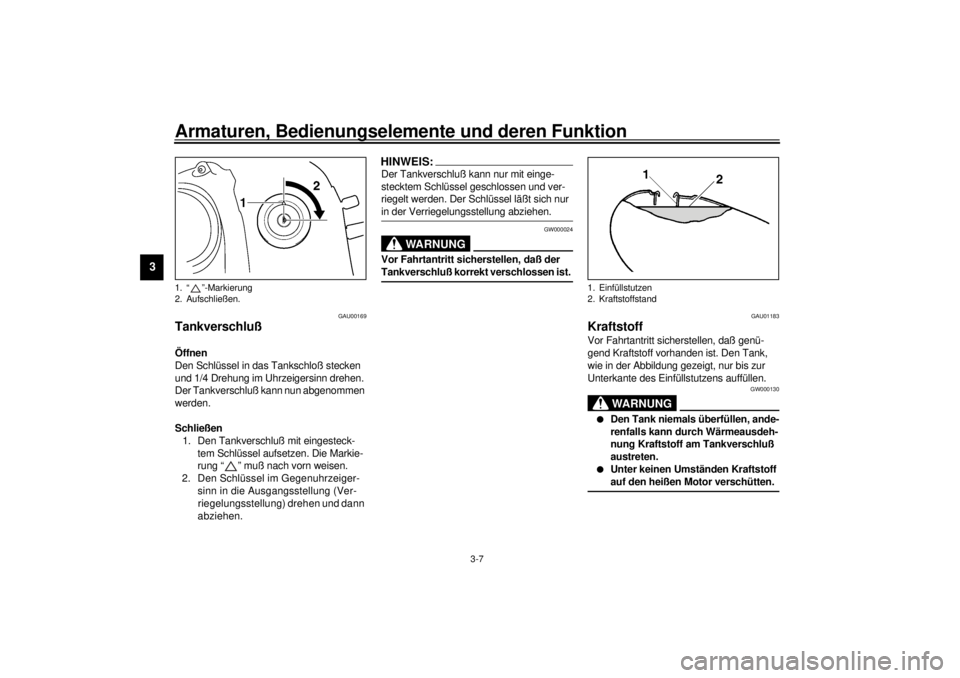

1. “ ”-Markierung
2. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
G_5bn.book Page 7 Thursday, October 12, 2000 6:22 PM
