2001 YAMAHA XVS250 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU03188
Sostituzione della lampadina del
faro Questo motociclo è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro è bruciata, sostituirla come se-
gue.
1. Togliere il gruppo del faro togliendo le
viti.2. Scollegare il connettore del faro e poi
togliere il gruppo del faro e il coprilam-
pada del faro.1. Vite (´ 2)
1. Connettore del faro
1. Coprilampada del faro
H_5kr.book Page 33 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
3. Sganciare il portalampada e poi toglie-
re la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _5. Installare il coprilampada, e poi colle-
gare il connettore.6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Portalampada del faro
1. Non toccare questa zona.
H_5kr.book Page 34 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HAU01623
Sostituzione della lampadina del
fanalino posteriore/dello stop 1. Togliere il coprilampada del fanalino
posteriore/dello stop togliendo le viti.2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando
le viti.
HC000108
ATTENZIONE:_ Non stringere eccessivamente le viti, al-
trimenti il coprilampada potrebbe rom-
persi. _
1. Vite (´ 2)
1. Lampadina del fanalino posteriore/dello stop
H_5kr.book Page 35 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
HAU03218
Sostituzione di una lampadina
degli indicatori di direzione 1. Togliere il coprilampada della lampa-
dina dell’indicatore di direzione to-
gliendo le viti.2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando
le viti.
HC000108
ATTENZIONE:_ Non stringere eccessivamente le viti, al-
trimenti il coprilampada potrebbe rom-
persi. _
HAU01579
Come supportare il motociclo Dato che questo modello non è equipaggia-
to con un cavalletto centrale, rispettare le
seguenti precauzioni quando si toglie la
ruota anteriore e posteriore o si eseguono
altri lavori di manutenzione che richiedono
che il motociclo stia diritto. Prima di iniziare
qualsiasi lavoro di manutenzione, controlla-
re che il motociclo sia in una posizione sta-
bile ed in piano. Per una maggiore stabilità,
si può mettere una cassa di legno robusta
sotto al motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motocicli
o, se non è disponibile un cavalletto
supplementare, mettendo un cric sotto
il telaio di fronte alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
1. Vite (´ 2)
1. Lampadina degli indicatori di direzione
H_5kr.book Page 36 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motocicli o, se non è disponi-
bile un cavalletto supplementare, mettendo
un cric sotto ciascun lato del telaio di fronte
alla ruota posteriore, oppure sotto ciascun
lato del forcellone.
HAU03737
Ruota anteriore Per togliere la ruota anteriore
HW000122
AVVERTENZA
_ l
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
l
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Scollegare il cavo del contachilometri
dalla ruota anteriore.2. Allentare il bullone di fermo del perno
della ruota anteriore.
3. Togliere il tappo di gomma e poi allen-
tare il perno ruota.
4. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-36.
5. Estrarre il perno della ruota e poi to-
gliere la ruota.
HCA00048
ATTENZIONE:_ Non frenare dopo aver aver tolto la ruota
insieme al disco freno, altrimenti le pa-
stiglie si chiuderebbero completamente. _
1. Cavo contachilometri
1. Bullone di fermo del perno ruota anteriore
2. Tappo di gomma
3. Perno ruota
H_5kr.book Page 37 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
HAU03738
Per installare la ruota anteriore
1. Installare il rinvio del contachilometri
nel mozzo della ruota in modo che le
sporgenze combacino con le scanala-
ture.
2. Alzare la ruota tra le gambe della for-
cella.
NOTA:_ Verificare che ci sia spazio sufficiente tra le
pastiglie del freno prima di inserire il disco
freno e che la scanalatura nel rinvio del
contachilometri combaci con il fermo sulla
gamba della forcella. _3. Inserire il perno della ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.
5. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.6. Stringere il perno ruota alla coppia di
serraggio prescritta e poi installare il
tappo di gomma.
7. Installare il bullone di fermo del perno
della ruota anteriore e poi stringerlo
alla coppia di serraggio secondo spe-
cifica.
8. Collegare il cavo del contachilometri.1. Fermo
Coppia di serraggio:
Perno ruota:
59 Nm (5,9 m·kg)
Coppia di serraggio:
Bullone di fermo del perno ruota
anteriore:
20 Nm (2,0 m·kg)
H_5kr.book Page 38 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-39
6
HAU03189

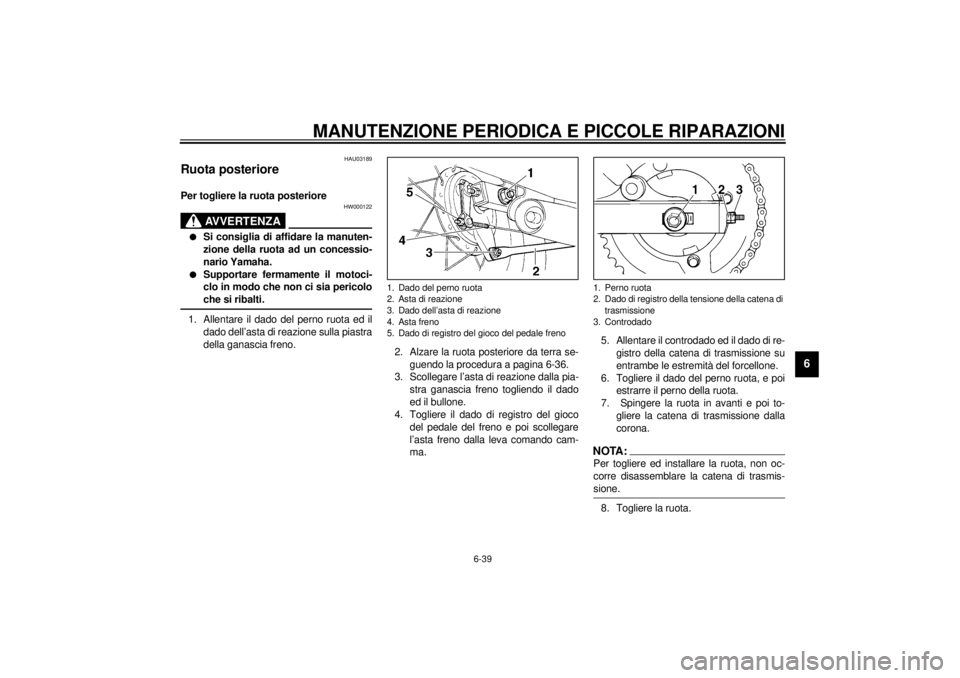

Ruota posteriore Per togliere la ruota posteriore
HW000122
AVVERTENZA
_ l
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
l
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Allentare il dado del perno ruota ed il
dado dell’asta di reazione sulla piastra
della ganascia freno.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-36.
3. Scollegare l’asta di reazione dalla pia-
stra ganascia freno togliendo il dado
ed il bullone.
4. Togliere il dado di registro del gioco
del pedale del freno e poi scollegare
l’asta freno dalla leva comando cam-
ma.5. Allentare il controdado ed il dado di re-
gistro della catena di trasmissione su
entrambe le estremità del forcellone.
6. Togliere il dado del perno ruota, e poi
estrarre il perno della ruota.
7. Spingere la ruota in avanti e poi to-
gliere la catena di trasmissione dalla
corona.
NOTA:_ Per togliere ed installare la ruota, non oc-
corre disassemblare la catena di trasmis-
sione. _8. Togliere la ruota.
1. Dado del perno ruota
2. Asta di reazione
3. Dado dell’asta di reazione
4. Asta freno
5. Dado di registro del gioco del pedale freno
1. Perno ruota
2. Dado di registro della tensione della catena di
trasmissione
3. Controdado
H_5kr.book Page 39 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-40
6
HAU03190
Per installare la ruota posteriore
1. Inserire il perno ruota dal lato sinistro e
poi installare la catena di trasmissione
sulla corona.
2. Installare il dado del perno ruota e poi
abbassare la ruota posteriore in modo
che tocchi il terreno.
3. Installare l’asta freno sulla leva co-
mando camma e poi installare il dado
di registro del gioco del pedale del fre-
no sull’asta freno.
4. Collegare l’asta di reazione alla pia-
stra ganascia freno installando il bullo-
ne ed il dado, e poi stringere il bullone
alla coppia di serraggio secondo spe-
cifica.
5. Regolare la tensione della catena di
trasmissione. (vedere pagina 6-25 per
le procedure di regolazione della ten-
sione della catena di trasmissione.)6. Serrare il dado del perno ruota alla
coppia di serraggio secondo specifica.
7. Regolare la posizione e il gioco del pe-
dale del freno. (vedere pagina 6-20
per le procedure di regolazione della
posizione e del gioco del pedale del
freno.)
HW000103
AVVERTENZA
_ Dopo la regolazione del gioco del pedale
del freno, controllare il funzionamento
della luce dello stop. _
HAU01008
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il mezzo dovesse richiedere ri-
parazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose. Coppia di serraggio:
Bullone dell’asta di reazione:
23 Nm (2,3 m·kg)
Coppia di serraggio:
Dado del perno ruota:
104 Nm (10,4 m·kg)
