2001 YAMAHA XVS250 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU00143

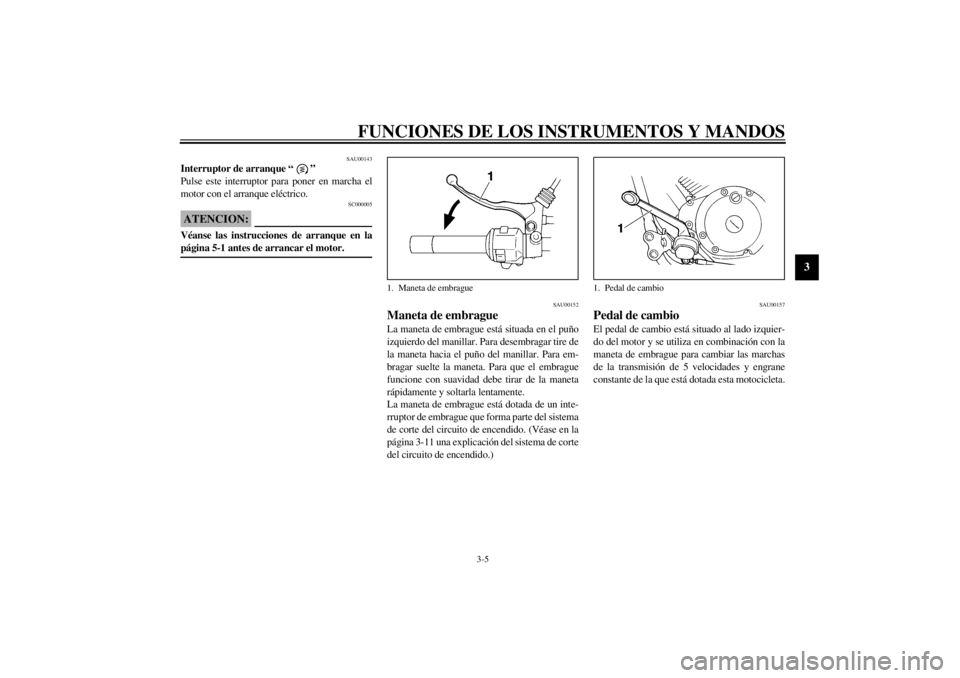

Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:_ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. _
SAU00152
Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-11 una explicación del sistema de corte
del circuito de encendido.)
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.
1. Maneta de embrague
1. Pedal de cambio
S_5kr.book Page 5 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU00158
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
SAU03756
Tapón del depósito de gasolina Para extraer el tapón del depósito de gasolina
Introduzca la llave en la cerradura y gírela 1/4 de
vuelta en el sentido de las agujas del reloj. La ce-
rradura se desbloquea y puede extraerse el tapón
del depósito de gasolina.
Para colocar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura.
2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal y luego extráigala.
1. Maneta de freno
1. Pedal de freno
1. Desbloquear.
S_5kr.book Page 6 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
NOTA:_ No se puede colocar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente colocado y bloqueado. _
SWA00032
ADVERTENCIA
_ Verifique que el tapón del depósito de gasoli-
na esté correctamente colocado antes de em-
prender la marcha. _
SAU01183

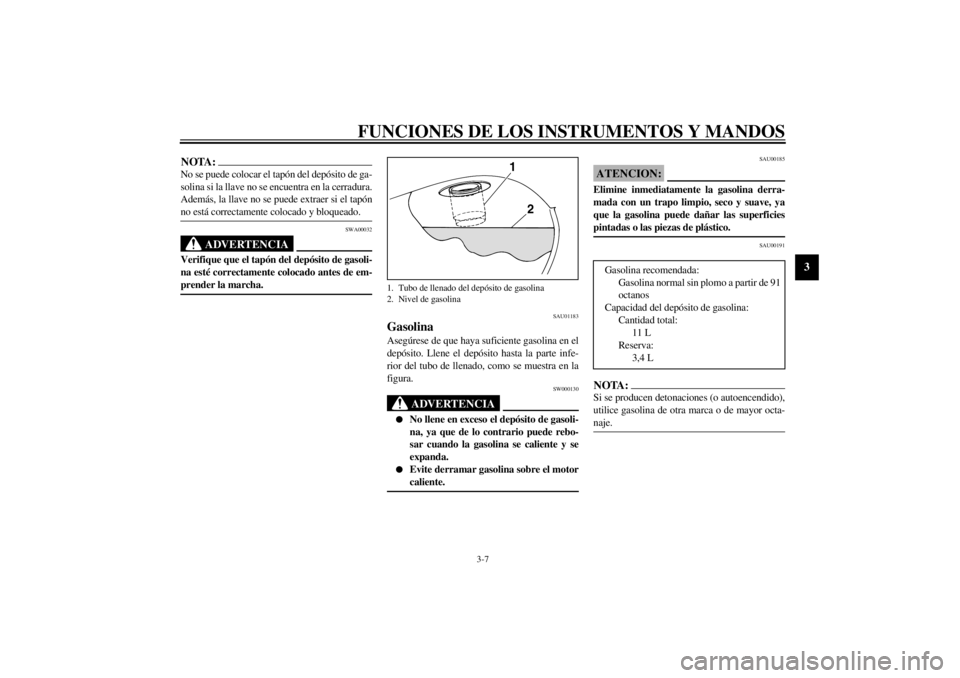

Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
_ l
No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.
l
Evite derramar gasolina sobre el motor
caliente.
_
SAU00185
ATENCION:_ Elimine inmediatamente la gasolina derra-
mada con un trapo limpio, seco y suave, ya
que la gasolina puede dañar las superficies
pintadas o las piezas de plástico. _
SAU00191
NOTA:_ Si se producen detonaciones (o autoencendido),
utilice gasolina de otra marca o de mayor octa-
naje. _
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
Gasolina normal sin plomo a partir de 91
octanos
Capacidad del depósito de gasolina:
Cantidad total:
11 L
Reserva:
3,4 L
S_5kr.book Page 7 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU03236
Distribuidor de gasolina Esta moto está equipada con un distribuidor de
gasolina de presión negativa. El distribuidor de
gasolina suministra gasolina desde el depósito a
los carburadores, a la vez que la filtra.
Seguidamente se explican las posiciones de la
palanca del distribuidor de gasolina y se mues-
tran en las ilustraciones.
ON
Con la palanca del distribuidor de gasolina en
esta posición, la gasolina pasa hacia el carbura-
dor cuando el motor está en marcha. Gire la pa-
lanca del distribuidor de gasolina a esta posición
cuando arranque el motor y en viaje.RES
Significa reserva. Con la palanca del distribui-
dor de gasolina en esta posición, se habilita la
reserva de gasolina. Gire rápidamente la palanca
del distribuidor de gasolina hasta esta posición
si se queda sin gasolina durante un viaje; en caso
contrario, el motor puede calarse y deberá arran-
carse con mezcla enriquecida (ver “PRI”). Tras
girar la palanca del distribuidor de gasolina a
“RES”, reposte tan pronto como sea posible y
asegúrese de girar de nuevo la palanca del distri-
buidor de gasolina a la posición “ON”PRI
Significa mezcla enriquecida. Con la palanca
del distribuidor en esta posición, el motor puede
arrancarse cerrando el aire. Gire la palanca del
distribuidor hasta esta posición cuando el motor
se haya quedado sin gasolina en marcha. Con
ello se envía gasolina directamente al carbura-
dor, lo que facilita el arranque. Una vez que el
motor haya arrancado, asegúrese de girar la pa-
lanca a la posición “ON” (o “RES”, si aún no ha
repostado).1. Marca en forma de flecha situada en “ON”ON: Posición normal
1. Marca en forma de flecha situada en “RES”RES: Posición de reserva
1. Marca en forma de flecha situada en “PRI”PRI: Posición de cebado
S_5kr.book Page 8 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU02976

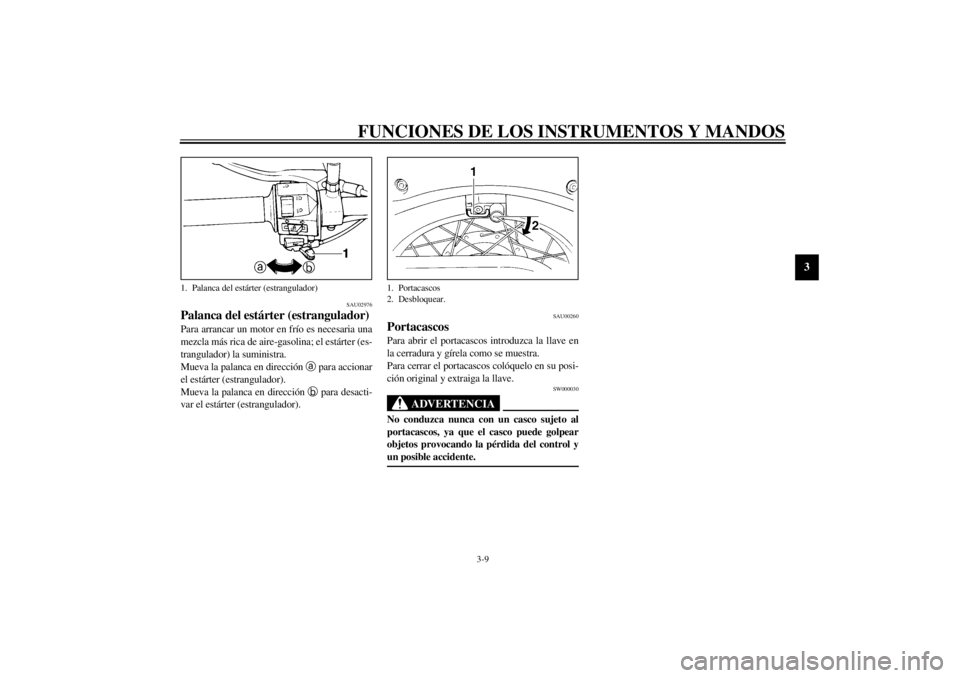

Palanca del estárter (estrangulador) Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.
Mueva la palanca en dirección
a para accionar
el estárter (estrangulador).
Mueva la palanca en dirección
b para desacti-
var el estárter (estrangulador).
SAU00260
Portacascos Para abrir el portacascos introduzca la llave en
la cerradura y gírela como se muestra.
Para cerrar el portacascos colóquelo en su posi-
ción original y extraiga la llave.
SW000030
ADVERTENCIA
_ No conduzca nunca con un casco sujeto al
portacascos, ya que el casco puede golpear
objetos provocando la pérdida del control y
un posible accidente. _
1. Palanca del estárter (estrangulador)
1. Portacascos
2. Desbloquear.
S_5kr.book Page 9 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU00300

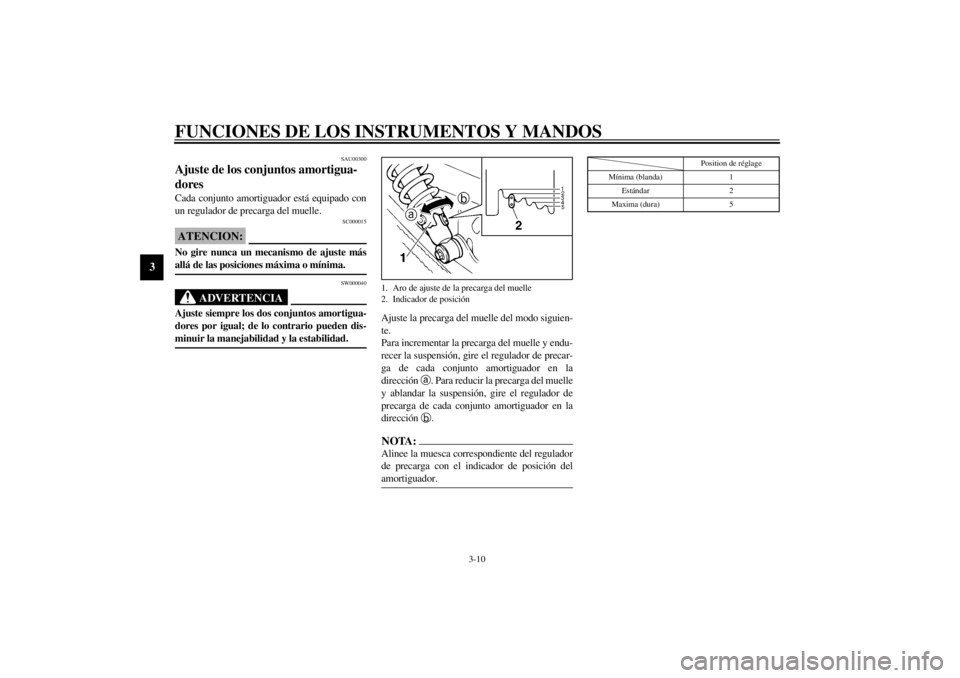

Ajuste de los conjuntos amortigua-
dores Cada conjunto amortiguador está equipado con
un regulador de precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
SW000040
ADVERTENCIA
_ Ajuste siempre los dos conjuntos amortigua-
dores por igual; de lo contrario pueden dis-
minuir la manejabilidad y la estabilidad. _
Ajuste la precarga del muelle del modo siguien-
te.
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el regulador de precar-
ga de cada conjunto amortiguador en la
dirección
a. Para reducir la precarga del muelle
y ablandar la suspensión, gire el regulador de
precarga de cada conjunto amortiguador en la
dirección
b.NOTA:_ Alinee la muesca correspondiente del regulador
de precarga con el indicador de posición del
amortiguador. _
CI-10S
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
Position de réglage
Mínima (blanda) 1
Estándar 2
Maxima (dura) 5
S_5kr.book Page 10 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU00330
Caballete lateral El caballete lateral se encuentra en el lado iz-
quierdo del bastidor. Levante el caballete lateral
o bájelo con el pie mientras sujeta la motocicleta
en posición vertical.NOTA:_ El interruptor incorporado del caballete lateral
forma parte del sistema de corte del circuito de
encendido, que corta el encendido en determina-
das situaciones. (Véase más adelante una expli-
cación del sistema de corte del circuito de
encendido.) _
SW000044
ADVERTENCIA
_ No se debe conducir la motocicleta con el ca-
ballete lateral bajado o si éste no puede subir-
se correctametne (o no se mantiene arriba);
de lo contrario, el caballete lateral puede to-
car el suelo y distraer al conductor, con el
consiguiente riesgo de que éste pierda el con-
trol. El sistema de corte del circuito de encen-
dido de Yamaha ha sido diseñado para
ayudar al conductor a cumplir con la respon-
sabilidad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise regu-
larmente este sistema tal como se describe
más abajo y hágalo reparar en un concesio-
nario Yamaha si no funciona correctamente._
SAU03720
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendido
(formado por el interruptor del caballete lateral,
el interruptor del embrague y el interruptor de
punto muerto) tiene las funciones siguientes.l
Impide el arranque cuando hay una mar-
cha puesta y el caballete lateral está levan-
tado, pero la maneta de embrague no está
accionada.
l
Impide el arranque cuando hay una mar-
cha puesta y la maneta de embrague está
accionada, pero el caballete lateral perma-
nece bajado.
l
Para el motor cuando hay una marcha
puesta y se baja el caballete lateral.
Compruebe periódicamente el funcionamiento
del sistema de corte del circuito de encendido
conforme al procedimiento siguiente.
SW000045
ADVERTENCIA
_ Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes
de utilizar la motocicleta. _
S_5kr.book Page 11 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
CD-01S
Con el motor desconectado:
1. Baje el soporte lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “ ”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el soporte lateral.
7. Mantenga presionada la palanca del embrague.
8. Engrane la transmisión.
9. Baje el soporte lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el soporte lateral.
11. Mantenga presionada la palanca del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del soporte lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a cabo
con el motor caliente.
SÍ NO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍ NOSÍ
S_5kr.book Page 12 Monday, September 11, 2000 7:04 PM
