2001 YAMAHA XVS250 Manuale de Empleo (in Spanish)

1-1
1
SAU00021
1-
DÉ PRIORIDAD A LA SEGURIDAD
Las motocicletas son unos vehículos fascinantes que pueden proporcionarle una insuperable sensación de poder
y libertad. No obstante, imponen asimismo ciertos límites que se deben aceptar; ni siquiera la mejor motocicleta
puede ignorar las leyes de la física.
Un cuidado y mantenimiento regulares resultan esenciales para preservar el valor y el estado de funcionamiento
de la motocicleta. Además, lo que es cierto para la motocicleta lo es también para el conductor: las buenas
prestaciones dependen de si uno está en buena forma. Conducir bajo los efectos de fármacos y alcohol queda,
naturalmente, descartado. Los conductores de motocicletas—más que los conductores de coches—deben
encontrarse siempre en sus mejores condiciones mentales y físicas. Bajo los efectos del alcohol, incluso en
cantidades pequeñas, existe una tendencia a correr riesgos.
Una vestimenta protectora es tan esencial para el conductor de una motocicleta como los cinturones de seguridad
para el conductor y pasajeros de un coche. Lleve siempre un traje completo para motocicleta (ya sea de cuero, de
materiales sintéticos resistentes a los desgarros, con protectores), botas fuertes, guantes para motocicleta y un
casco que se ajuste correctamente. Una vestimenta óptima, sin embargo, no debe hacer que se relaje la atención.
Aunque los cascos y trajes completos, en particular, crean una ilusión de seguridad y protección totales, los
motoristas siempre son vulnerables. Los conductores que carecen de autocontrol corren el riesgo de ir demasiado
rápido y de tentar la suerte. Ello resulta todavía más peligroso en tiempo húmedo. El buen motorista conduce con
seguridad, previsiblemente y a la defensiva — Evitando todos los peligros, incluidos los causados por otros.
¡Disfrute de la conducción!
S_5kr.book Page 1 Monday, September 11, 2000 7:04 PM

2-1
2
SAU00026
2-DESCRIPCIÓN Izquierda1. Faro (página 6-33)
2. Distribuidor de gasolina (página 3-8)
3. Fusibles (página 6-32)
4. Portacascos (página 3-9)5. Anillo de ajuste de precarga del muelle
del conjunto del amortiguador (página 3-10)
6. Pedal de cambio (página 3-5)
S_5kr.book Page 1 Monday, September 11, 2000 7:04 PM

DESCRIPCIÓN
2-2
2
Derecha7. Juego de herramientas del propietario (página 6-1)
8. Batería (págin 6-30)
9. Filtro de aire (págin 6-12)
10. Interruptor principal/bloqueo de la
dirección (págin 3-1)11. Pedal de freno (págin 3-6)
12. Filtro de aceite (págin 6-10)
13. Anillo de ajuste de precarga del muelle
del conjunto del amortiguador (págin 3-10)
S_5kr.book Page 2 Monday, September 11, 2000 7:04 PM

DESCRIPCIÓN
2-3
2
Mandos e instrumentos1. Maneta de embrague (página 3-5)
2. Interruptores izquierdos del manillar (página 3-4)
3. Unidad velocímetro (página 3-3)
4. Interruptores derechos del manillar (página 3-4)5. Maneta de freno (página 3-6)
6. Puño del acelerador (página 6-15)
7. Tapón del depósito de gasolina (página 3-6)
S_5kr.book Page 3 Monday, September 11, 2000 7:04 PM

3-1
3
SAU00027
3-FUNCIONES DE LOS INSTRUMENTOS Y MANDOSSAU00029
Interruptor principal/bloqueo de la
dirección El interruptor principal/bloqueo de la dirección
controla los sistemas de encendido y luces y se
utiliza para bloquear la dirección. A continua-
ción se describen las diferentes posiciones.
SAU00036
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión y
se puede arrancar el motor. La llave no se puede
extraer.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.
SAU00040
CERRADURA (LOCK)
La dirección está bloqueada y todos los sistemas
eléctricos están desactivados. Se puede extraer
la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave desde la posición “OFF” y
luego gírela a la posición “LOCK” sin de-
jar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posi-
ción“OFF” sin dejar de empujarla.
SW000016
ADVERTENCIA
_ No gire nunca la llave a las posiciones “OFF”
o “LOCK” con la motocicleta en movimien-
to; de lo contrario los sistemas eléctricos se
desconectarán, lo que puede provocar la pér-
dida de control o un accidente. Asegúrese de
que la motocicleta esté parada antes de girar
la llave a las posiciones “OFF” o “LOCK”. _ 1. Empujar.
2. Girar.
S_5kr.book Page 1 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU01590
(Estacionamiento)
La dirección está bloqueada y el piloto trasero y
la luz de posición están encendidos, pero el resto
de los sistemas eléctricos están desactivados. Se
puede extraer la llave.
La dirección debe estar bloqueada para poder
girar la llave a la posición “ ”.
SCA00043
ATENCION:_ No utilice la posición de estacionamiento du-
rante un periodo de tiempo prolongado; de lo
contrario puede descargarse la batería. _
SAU03034
Luces indicadoras y de advertencia
SAU00063
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están conecta-
das las luces de carretera.
SAU00057
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando se empuja
el interruptor de intermitencia hacia la izquierda
o hacia la derecha.
SAU00061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muer-
to.
SAU03777
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea cuando
un circuito eléctrico cd control del motor está
averiado. Cuando ocurra esto, haga revisar el
sistema de autodiagnóstico en un concesionario
Yamaha.NOTA:_ Cuando se gira la llave a la posición “ON”, esta
luz de aviso se enciende durante unos segundos
y luego parpadea, pero no supone una avería. _
1. Testigo de luces de carretera “ ”
2. Luz indicadora de intermitencia “ ”
3. Luz indicadora de punto muerto “ ”
4. Luz testigo de problemas en el motor “ ”
S_5kr.book Page 2 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU00095

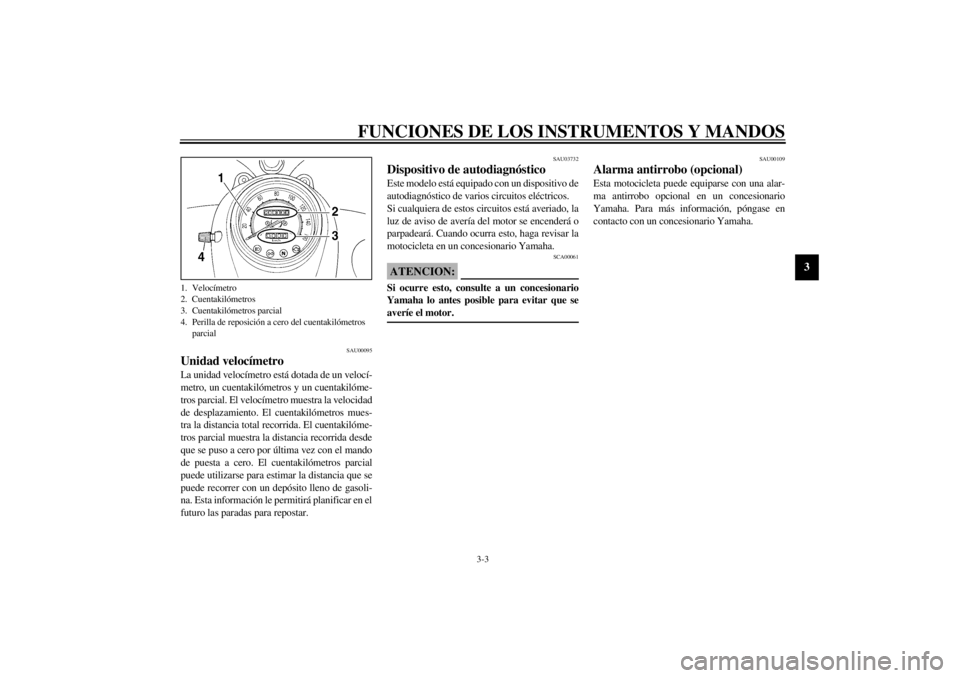

Unidad velocímetro La unidad velocímetro está dotada de un velocí-
metro, un cuentakilómetros y un cuentakilóme-
tros parcial. El velocímetro muestra la velocidad
de desplazamiento. El cuentakilómetros mues-
tra la distancia total recorrida. El cuentakilóme-
tros parcial muestra la distancia recorrida desde
que se puso a cero por última vez con el mando
de puesta a cero. El cuentakilómetros parcial
puede utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasoli-
na. Esta información le permitirá planificar en el
futuro las paradas para repostar.
SAU03732
Dispositivo de autodiagnóstico Este modelo está equipado con un dispositivo de
autodiagnóstico de varios circuitos eléctricos.
Si cualquiera de estos circuitos está averiado, la
luz de aviso de avería del motor se encenderá o
parpadeará. Cuando ocurra esto, haga revisar la
motocicleta en un concesionario Yamaha.
SCA00061
ATENCION:_ Si ocurre esto, consulte a un concesionario
Yamaha lo antes posible para evitar que se
averíe el motor. _
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.
1. Velocímetro
2. Cuentakilómetros
3. Cuentakilómetros parcial
4. Perilla de reposición a cero del cuentakilómetros
parcial
S_5kr.book Page 3 Monday, September 11, 2000 7:04 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU00118

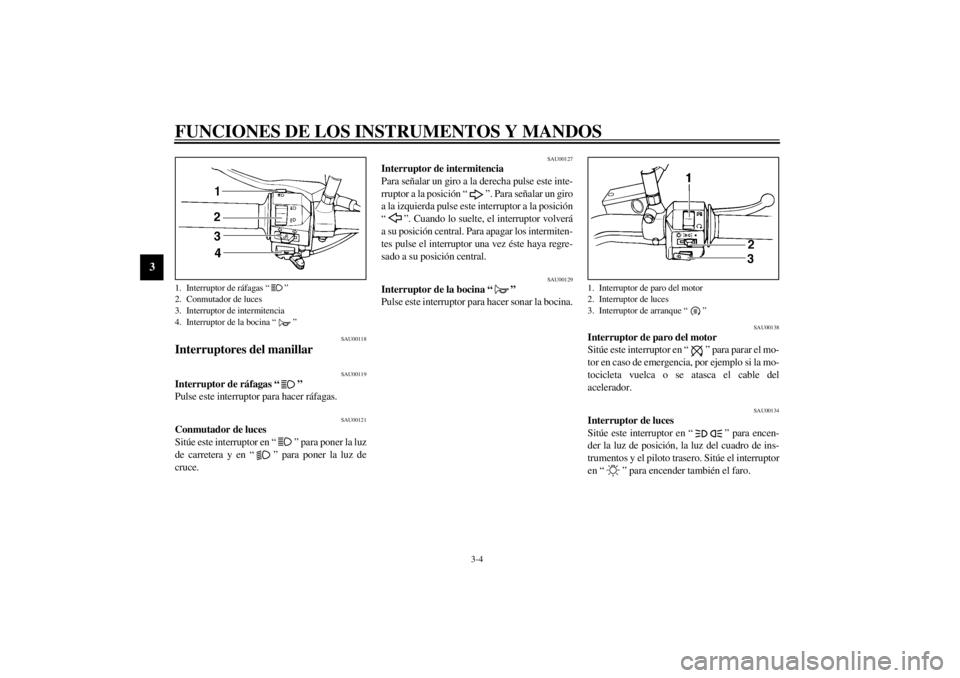

Interruptores del manillar
SAU00119
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU00121
Conmutador de luces
Sitúe este interruptor en “ ” para poner la luz
de carretera y en “ ” para poner la luz de
cruce.
SAU00127
Interruptor de intermitencia
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “ ”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“ ”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00129
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.
SAU00138
Interruptor de paro del motor
Sitúe este interruptor en “ ” para parar el mo-
tor en caso de emergencia, por ejemplo si la mo-
tocicleta vuelca o se atasca el cable del
acelerador.
SAU00134
Interruptor de luces
Sitúe este interruptor en “ ” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y el piloto trasero. Sitúe el interruptor
en “ ” para encender también el faro.
1. Interruptor de ráfagas “ ”
2. Conmutador de luces
3. Interruptor de intermitencia
4. Interruptor de la bocina “ ”
1. Interruptor de paro del motor
2. Interruptor de luces
3. Interruptor de arranque “ ”
S_5kr.book Page 4 Monday, September 11, 2000 7:04 PM
