MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
Posición del pedal de freno
El pedal de freno debe encontrarse aproximada-
mente 38 mm por encima de la parte superior de
la estribera, como se muestra. Compruebe perió-
dicamente la posición del pedal de freno y, si es
necesario, ajústela del modo siguiente.1. Afloje la contratuerca del pedal de freno.
2. Para subir el pedal de freno gire el tornillo
de ajuste en la dirección
a. Para bajar el
pedal de freno gire el tornillo de ajuste en
la dirección
b.
3. Apriete la contratuerca.
SW000105
ADVERTENCIA
_ Después de ajustar la altura del pedal de fre-
no debe ajustar el juego libre del mismo. _
Juego libre del pedal de freno
El juego libre del pedal de freno debe medir 20–
30 mm en el extremo del pedal de freno. Com-
pruebe periódicamente el juego libre del pedal
de freno y, si es necesario, ajústelo del modo si-
guiente.
Para incrementar el juego libre de la maneta de
freno gire la tuerca de ajuste de la varilla del fre-
no en la dirección
a. Para reducir el juego libre
de la maneta de freno gire la tuerca de ajuste en
la dirección
b.
1. Estribera
2. Distancia entre el pedal de freno y la estribera
a. Juego libre del pedal de freno
1. Tornillo de ajuste de la posición del pedal de freno
2. Contratuerca
1. Tuerca de ajuste del juego libre del pedal de freno
S_3bt.book Page 20 Wednesday, September 6, 2000 6:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU00713
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que el frenado tenga efecto. Si es nece-
sario, ajuste el interruptor de las luces del modo
siguiente.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno trasero en su sitio. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección
a. Para que la
luz de freno se encienda más tarde, gire la tuerca
de ajuste en la dirección
b.
SAU00720
Comprobación de las pastillas de fre-
no delantero y las zapatas de freno
traseroDebe comprobar el desgaste de las pastillas de
freno delantero y las pastillas de freno trasero
según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
SAU01119
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de ra-
nuras indicadoras de desgaste que le permiten
comprobar el desgaste de las pastillas de freno
sin necesidad de desmontarlo. Para comprobar
el desgaste de la pastilla de freno, observe las ra-
nuras indicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en que los
indicadores de desgaste han desaparecido casi
por completo, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas
de freno.
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz de freno
trasero
1. Ranura indicadora de desgaste de la pastilla de
freno delantero (´ 2)Delantero
S_3bt.book Page 21 Wednesday, September 6, 2000 6:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU00727
Zapatas de freno trasero
El freno trasero dispone de un indicador de des-
gaste que le permite comprobar el desgaste de
las zapatas sin necesidad de desmontar el freno.
Para comprobar el desgaste de las zapatas de
freno, observe la posición del indicador de des-
gaste mientras aplica el freno. Si una zapata de
freno se ha desgastado hasta el punto en que el
indicador de desgaste llega a la línea del límite
de desgaste de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas
de freno.
SAU00732
Comprobación del líquido de frenoSi el líquido de freno es insuficiente, puede en-
trar aire en el sistema y, como consecuencia de
ello, los frenos pueden perder su eficacia.
Antes de utilizar la motocicleta, verifique que el
líquido de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido según
sea necesario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de frenos. Si el ni-
vel de líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sistema de
frenos presenta alguna fuga.Observe las precauciones siguientes:
l
Cuando compruebe el nivel de líquido, ve-
rifique que la parte superior de la bomba
de freno esté nivelada girando el manillar.
l
Utilice únicamente un líquido de freno de
la calidad recomendada, ya que de lo con-
trario las juntas de goma se pueden dete-
riorar, provocando fugas y reduciendo la
eficacia de los frenos.
NOTA:_ Si no dispone de DOT 4 puede utilizar DOT 3. _l
Añada el mismo tipo de líquido de freno.
La mezcla de líquidos diferentes puede
provocar una reacción química perjudicial
y reducir la eficacia de los frenos.
l
Evite que penetre agua en la bomba de fre-
no cuando añada líquido. El agua reducirá
significativamente el punto de ebullición
del líquido y puede provocar una obstruc-
ción por vapor.

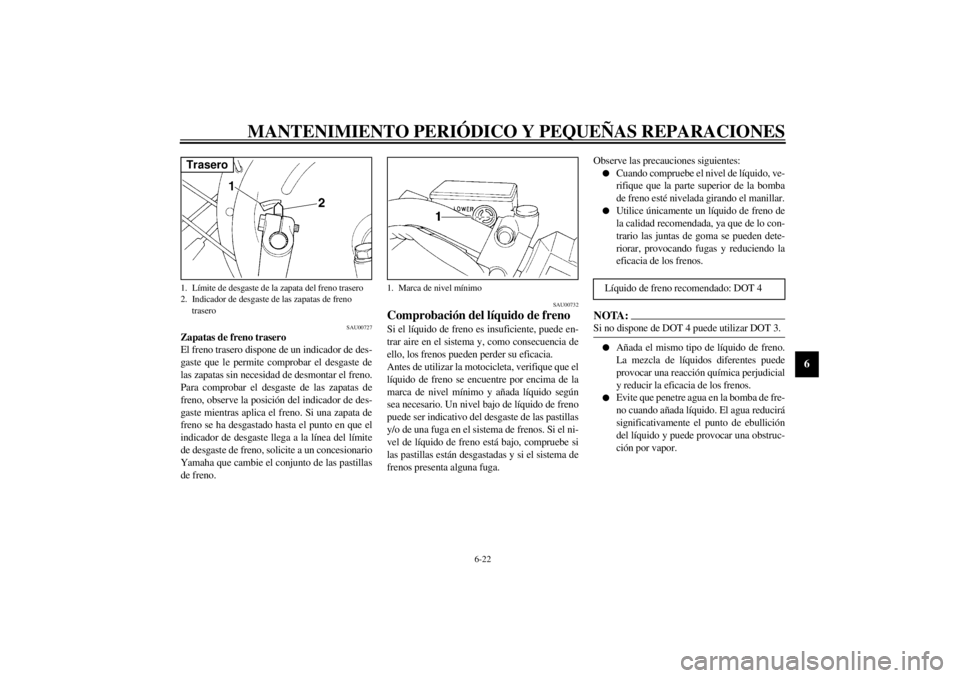

1. Límite de desgaste de la zapata del freno trasero
2. Indicador de desgaste de las zapatas de freno
traseroTrasero
1. Marca de nivel mínimo
Líquido de freno recomendado: DOT 4
S_3bt.book Page 22 Wednesday, September 6, 2000 6:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
l
El líquido de freno puede dañar las super-
ficies pintadas o las piezas de plástico. Eli-
mine siempre inmediatamente el líquido
que se haya derramado.
l
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido
de freno disminuya de forma gradual. No
obstante, si el nivel de líquido de freno dis-
minuye de forma repentina solicite a un
concesionario Yamaha que averigüe la
causa.
SAU03238
Cambio del líquido de frenos Haga que un distribuidor Yamaha le cambie el
líquido de frenos según los intervalos especifi-
cados en el gráfico de mantenimiento y lubrica-
ción periódicos. Además, haga que sustituyan
las juntas de aceite del cilindro de accionamien-
to de frenos y de las zapatas, así como el tubo
del circuito de frenos, según los intervalos indi-
cados a continuación o cuando estén dañados o
presenten fugas.l
Juntas de aceite: sustituir cada dos años.
l
Tubo del circuito de frenos: sustituir cada
cuatro años.
SAU02962
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar el
funcionamiento de todos los cables de control y
el estado de los cables, así como engrasar los ca-
bles y los extremos de los mismos según sea ne-
cesario. Si un cable está dañado o no se mueve
con suavidad, hágalo revisar o cambiar en un
concesionario Yamaha.
SW000112
ADVERTENCIA
_ Los daños del forro externo pueden interferir
en el funcionamiento correcto del cable y
provocar su corrosión interna. Cambie los
cables dañados lo antes posible para evitar si-
tuaciones no seguras. _
Lubricante recomendado:
Aceite de motor
S_3bt.book Page 23 Wednesday, September 6, 2000 6:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SAU03209
Comprobación y engrase del puño
del acelerador y el cable Antes de cada utilización debe comprobar el
funcionamiento del puño del acelerador y el es-
tado del cable del mismo; debe engrasar o cam-
biar el cable según sea necesario.NOTA:_ Dado que el puño del acelerador debe desmon-
tarse para poder acceder al cable del acelerador,
ambos deben engrasarse siempre al mismo
tiempo. _1. Desmonte el puño del acelerador extra-
yendo los tornillos.
2. Desconecte el cable del acelerador, sujéte-
lo levantado y aplique unas gotas de aceite
en el extremo dejando que gotee al interior
del forro.
3. Conecte el cable del acelerador y seguida-
mente engrase el interior de la caja del
puño.
4. Engrase la superficie de contacto metal-
metal del puño del acelerador y luego
monte éste colocando los tornillos.Lubricante recomendado:
Cable del acelerador:
Aceite de motor
Caja del puño del acelerador y puño:
Grasa a base de jabón de litio
(grasa polivalente)
S_3bt.book Page 24 Wednesday, September 6, 2000 6:35 PM

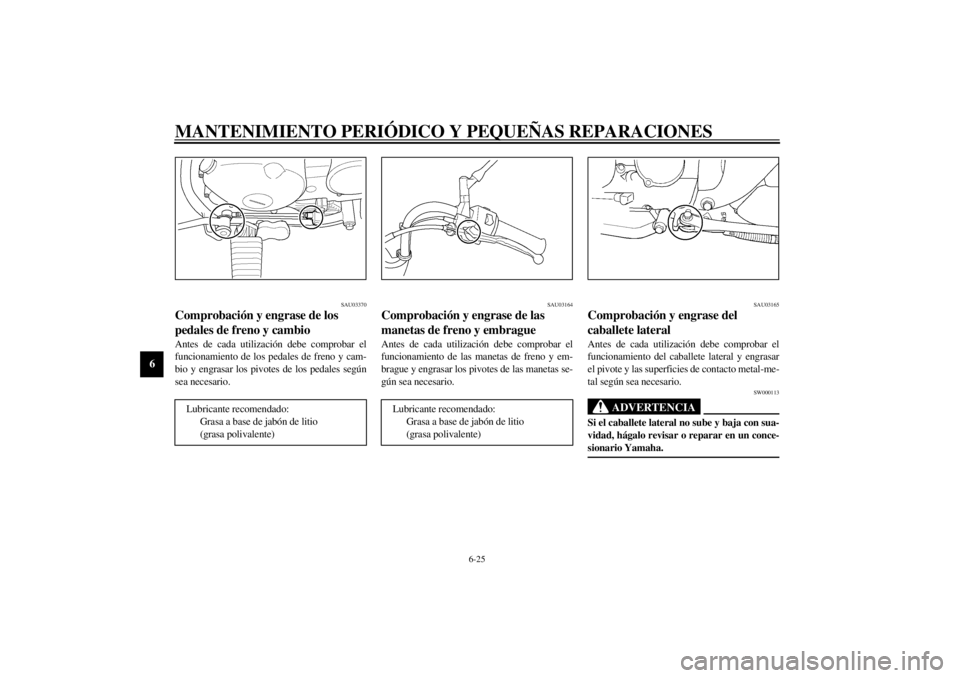

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU03370
Comprobación y engrase de los
pedales de freno y cambio Antes de cada utilización debe comprobar el
funcionamiento de los pedales de freno y cam-
bio y engrasar los pivotes de los pedales según
sea necesario.
SAU03164
Comprobación y engrase de las
manetas de freno y embrague Antes de cada utilización debe comprobar el
funcionamiento de las manetas de freno y em-
brague y engrasar los pivotes de las manetas se-
gún sea necesario.
SAU03165
Comprobación y engrase del
caballete lateral Antes de cada utilización debe comprobar el
funcionamiento del caballete lateral y engrasar
el pivote y las superficies de contacto metal-me-
tal según sea necesario.
SW000113
ADVERTENCIA
_ Si el caballete lateral no sube y baja con sua-
vidad, hágalo revisar o reparar en un conce-
sionario Yamaha. _
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
S_3bt.book Page 25 Wednesday, September 6, 2000 6:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU00790
Engrase de la suspensión trasera Los puntos de pivote de la suspensión trasera
deben engrasarse según los intervalos especifi-
cados en el cuadro de mantenimiento periódico
y engrase. Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)Lubricante recomendado:
Grasa de bisulfuro de molibdeno
S_3bt.book Page 26 Wednesday, September 6, 2000 6:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU02939
Comprobación de la horquilla
delantera Debe comprobar el estado y el funcionamiento
de la horquilla delantera del modo siguiente y
según los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
Para comprobar el estado
SW000115
ADVERTENCIA
_ Sujete firmemente la motocicleta de forma
que no exista riesgo de que se caiga. _Compruebe si los tubos interiores presentan ras-
gaduras, daños y fugas excesivas de aceite.Para comprobar el funcionamiento
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición
vertical.

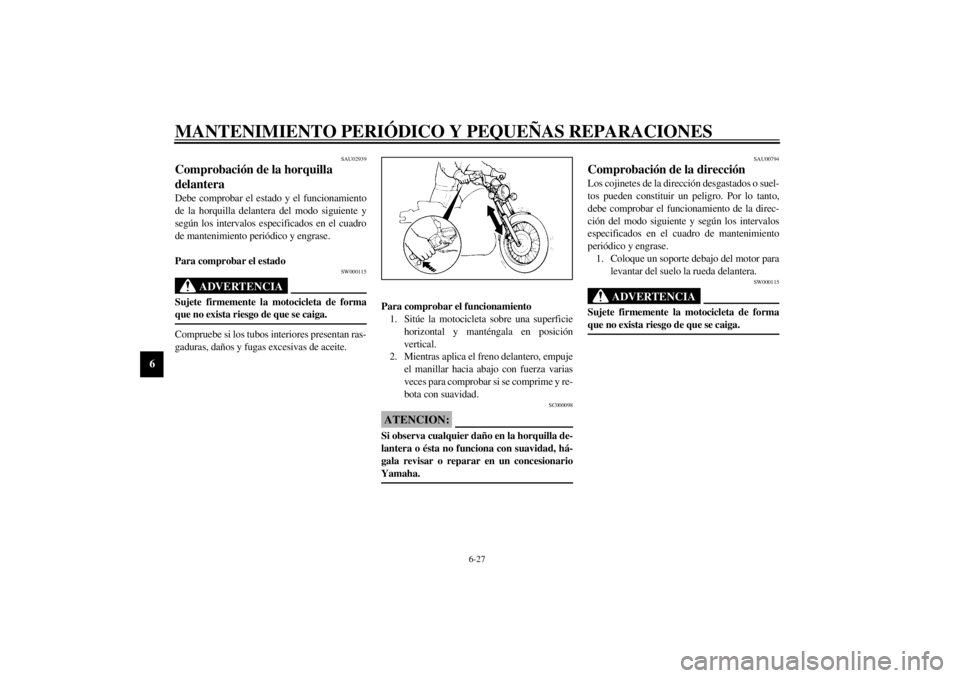

2. Mientras aplica el freno delantero, empuje
el manillar hacia abajo con fuerza varias
veces para comprobar si se comprime y re-
bota con suavidad.
SC000098
ATENCION:_ Si observa cualquier daño en la horquilla de-
lantera o ésta no funciona con suavidad, há-
gala revisar o reparar en un concesionario
Yamaha. _
SAU00794
Comprobación de la dirección Los cojinetes de la dirección desgastados o suel-
tos pueden constituir un peligro. Por lo tanto,
debe comprobar el funcionamiento de la direc-
ción del modo siguiente y según los intervalos
especificados en el cuadro de mantenimiento
periódico y engrase.
1. Coloque un soporte debajo del motor para
levantar del suelo la rueda delantera.
SW000115
ADVERTENCIA
_ Sujete firmemente la motocicleta de forma
que no exista riesgo de que se caiga. _
S_3bt.book Page 27 Wednesday, September 6, 2000 6:35 PM
