2001 YAMAHA XV1600A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU00681
AV I S O
_ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
l
Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possível
com um produto de alta qualidade.
_
PAU00685
Rodas de raio Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.l
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras ou deformações, e se
os raios apresentam lassidão ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
P_5JA.book Page 20 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU00694
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10–15 mm tal como ilustrado. Verifi-
que periodicamente a folga da alavanca da
embraiagem e, se necessário, ajuste como
se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção
a. Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção
b.3. Se a folga especificada da alavanca
da embraiagem tiver sido obtida con-
forme descrito acima, aperte a contra-
porca e ignore o resto do
procedimento, caso contrário proceda
da seguinte forma:
4. Rode completamente a cavilha ajusta-
dora da alavanca da embraiagem na
direcção
a para desapertar o cabo da
embraiagem.
5. Desaperte a contraporca situada no
cárter.
6. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção
a. Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção
b.7. Aperte a contraporca na alavanca da
embraiagem e no cárter. 1. Contraporca
2. Cavilha ajustadora da folga da alavanca da
embraiagem
c. Folga da alavanca da embraiagem
1. Porca ajustadora da folga da alavanca da
embraiagem
2. Contraporca
P_5JA.book Page 21 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00696

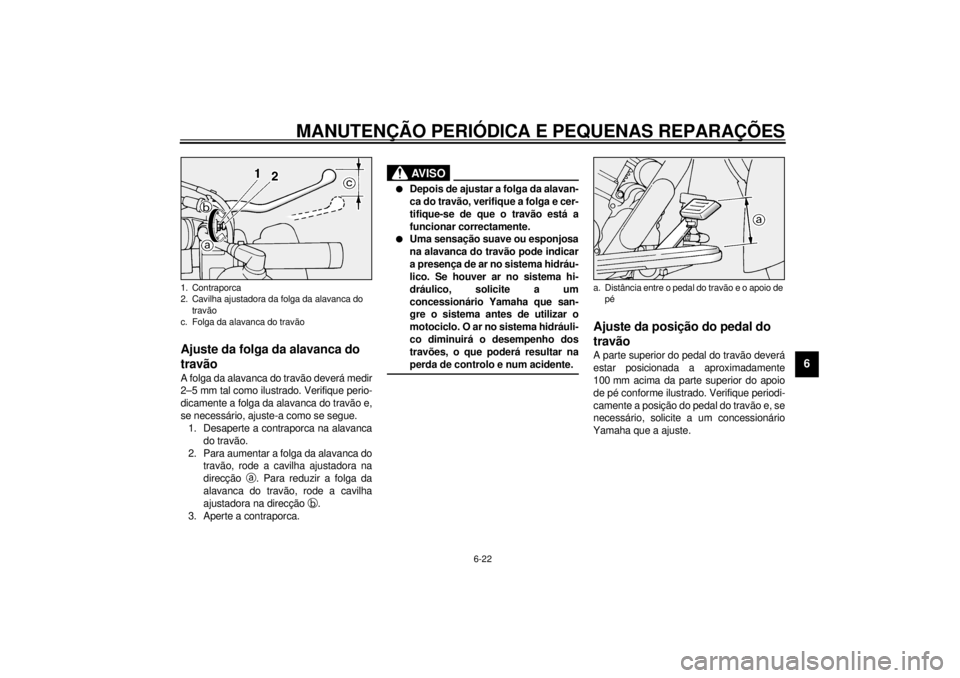

Ajuste da folga da alavanca do
travão A folga da alavanca do travão deverá medir
2–5 mm tal como ilustrado. Verifique perio-
dicamente a folga da alavanca do travão e,
se necessário, ajuste-a como se segue.
1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode a cavilha ajustadora na
direcção
a. Para reduzir a folga da
alavanca do travão, rode a cavilha
ajustadora na direcção
b.
3. Aperte a contraporca.
PW000099
AV I S O
_ l
Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.
l
Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um
concessionário Yamaha que san-
gre o sistema antes de utilizar o
motociclo. O ar no sistema hidráuli-
co diminuirá o desempenho dos
travões, o que poderá resultar na
perda de controlo e num acidente.
_
PAU01746
Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente
100 mm acima da parte superior do apoio
de pé conforme ilustrado. Verifique periodi-
camente a posição do pedal do travão e, se
necessário, solicite a um concessionário
Yamaha que a ajuste.
1. Contraporca
2. Cavilha ajustadora da folga da alavanca do
travão
c. Folga da alavanca do travão
a. Distância entre o pedal do travão e o apoio de
pé
P_5JA.book Page 22 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PW000109
AV I S O
_ Uma sensação suave ou esponjosa no
pedal do travão pode indicar a presença
de ar no sistema hidráulico. Se houver
ar no sistema hidráulico, solicite a um
concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo. O
ar no sistema hidráulico diminuirá o de-
sempenho dos travões, o que poderá re-
sultar na perda de controlo e num
acidente. _
PAU00713

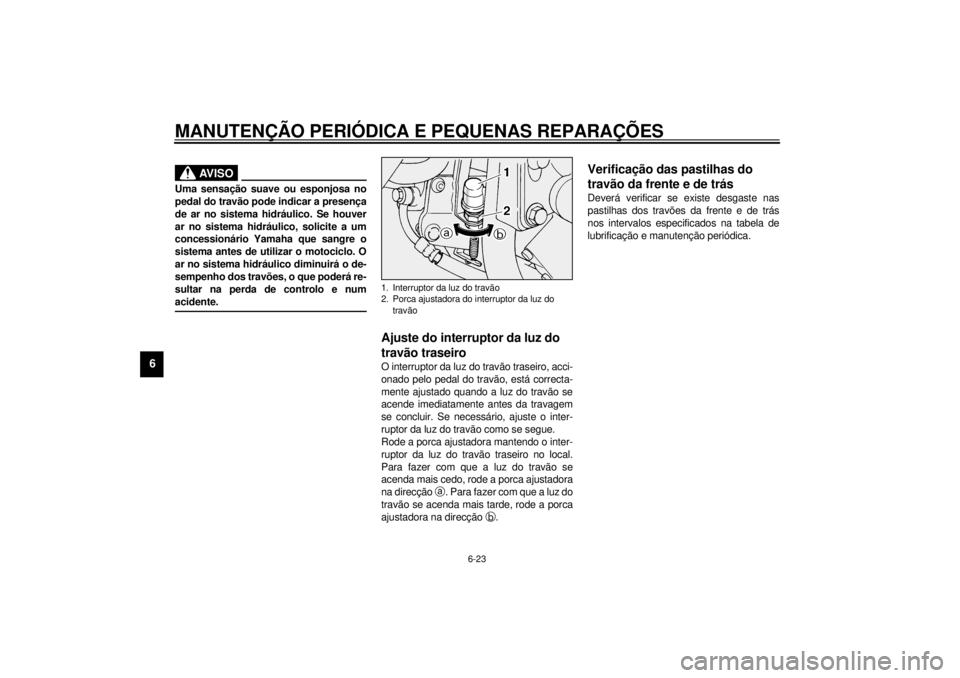

Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão como se segue.
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se
acenda mais cedo, rode a porca ajustadora
na direcção
a. Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção
b.
PAU00721
Verificação das pastilhas do
travão da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
1. Interruptor da luz do travão
2. Porca ajustadora do interruptor da luz do
travão
P_5JA.book Page 23 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU01119
Pastilhas do travão da frente
Cada uma das pastilhas do travão dianteiro
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o desgaste da pasti-
lha do travão, verifique as ranhuras indica-
doras do desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU01198
Pastilhas do travão traseiro
Cada uma das pastilhas do travão traseiro
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste
da pastilha do travão, verifique a ranhura
indicadora de desgaste. Caso uma pastilha
do travão se tenha gasto até ao ponto em
que a ranhura indicadora de desgaste te-
nha quase desaparecido, solicite a um con-
cessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
1. Ranhura indicadora de desgaste da pastilha
do travão (´ 2)Frente
1. Ranhura indicadora de desgaste da pastilha
do travãoTraseiro
P_5JA.book Page 24 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU03196
Verificação do nível de líquido do
travão Um nível insuficiente de líquido do travão
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido do
travão se encontra acima da marca do nível
mínimo e reabasteça se necessário. Um ní-
vel reduzido de líquido do travão poderá in-
dicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido do travão esteja re-
duzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:l
Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre ou o reservatório de líquido do
travão está equilibrado.
l
Utilize apenas líquido do travão da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
l
Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de líquidos
poderá resultar numa reacção quími-
ca perigosa e levar a uma má
travagem.
l
Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.
l
O líquido do travão poderá deteriorar
superfícies pintadas ou peças plásti-
cas. Limpe sempre de imediato o lí-
quido derramado.
l
À medida que as pastilhas do travão
se desgastam, é normal que o nível
de líquido do travão desça gradual-
mente. Contudo, se o nível de líquido
do travão descer repentinamente, so-
licite a um concessionário da Yamaha
que verifique qual a causa.
1. Marca do nível mínimoFrente
1. Marca do nível mínimo
Líquido do travão recomendado: DOT 4Traseiro
P_5JA.book Page 25 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU03238
Mudança do líquido do travão Solicite a um concessionário Yamaha que
substitua o líquido do travão nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes do óleo do ci-
lindro mestre do travão e as pinças, assim
como o tubo do travão, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.l
Vedantes do óleo: Substituir de dois
em dois anos.
l
Tubo do travão: Substituir de quatro
em quatro anos.
PAU01830

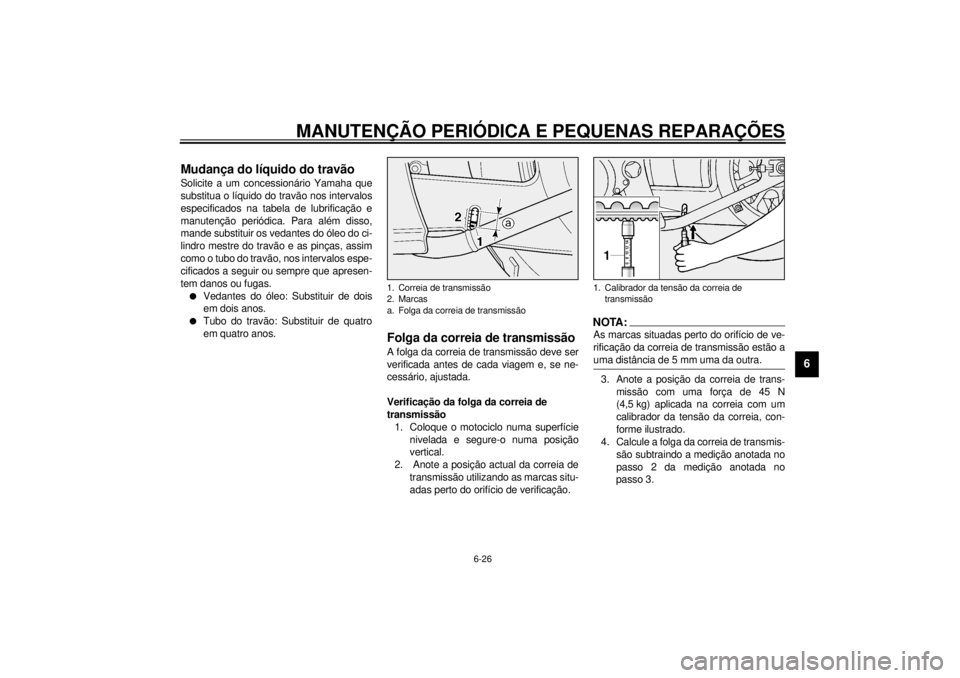

Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada antes de cada viagem e, se ne-
cessário, ajustada.
Verificação da folga da correia de
transmissão
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.
2. Anote a posição actual da correia de
transmissão utilizando as marcas situ-
adas perto do orifício de verificação.
NOTA:_ As marcas situadas perto do orifício de ve-
rificação da correia de transmissão estão a
uma distância de 5 mm uma da outra. _3. Anote a posição da correia de trans-
missão com uma força de 45 N
(4,5 kg) aplicada na correia com um
calibrador da tensão da correia, con-
forme ilustrado.
4. Calcule a folga da correia de transmis-
são subtraindo a medição anotada no
passo 2 da medição anotada no
passo 3.
1. Correia de transmissão
2. Marcas
a. Folga da correia de transmissão
1. Calibrador da tensão da correia de
transmissão
P_5JA.book Page 26 Friday, March 30, 2001 2:01 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
5. Se a folga da correia de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU01748
Ajuste da folga da correia de
transmissão
1. Desaperte a porca do eixo da roda tra-
seira e a cavilha do braço da pinça do
travão.2. Desaperte a contraporca da polia da
correia de transmissão em ambos os
lados do braço oscilante. Folga da correia de transmissão:
7,5–13 mm1. Porca do eixo da roda
1. Cavilha do braço da pinça do travão
P_5JA.book Page 27 Friday, March 30, 2001 2:01 PM
