1-DÊ PRIORIDADE À SEGURANÇA
Os motociclos são veículos fascinantes, que lhe poderão proporcionar uma sensação inigualável de
poder e liberdade. No entanto, estes também impõem certos limites, os quais terá de aceitar; mesmo
o melhor motociclo não ignora a lei da física.
Os cuidados e manutenção regular são essenciais para preservar o valor e as condições de
funcionamento do seu motociclo. Além disso, o que é verdade para o motociclo também é verdade
para o condutor: o bom desempenho depende da boa forma. A condução sob o efeito de medicação,
estupefacientes e álcool está, obviamente, fora de questão. Os condutores de motociclos—mais do
que os condutores de automóveis— têm de estar sempre no seu melhor estado mental e físico.
Mesmo sob a influência de uma pequena quantidade de álcool, existe uma tendência para correr
riscos.
O vestuário de protecção é essencial para o utilizador do motociclo, tal como os cintos de segurança
o são para os condutores e passageiros dos automóveis. Utilize sempre um fato completo para
motociclos (quer em pele quer em materiais sintéticos resistentes ao dilaceramento e com
protectores), botas robustas, luvas próprias para motociclismo e um capacete de tamanho adequado.
A utilização de um óptimo vestuário de protecção não deverá, contudo, encorajar a falta de cuidado.
Apesar dos capacetes e fatos de cobertura total, em particular, criarem uma ilusão de segurança e
protecção total, os motociclistas estarão sempre vulneráveis. Os condutores com falta de auto-
controlo crítico arriscam o excesso de velocidade e têm tendência para correr riscos. Isto é ainda mais
perigoso em tempo de chuva. O bom motociclista conduz com segurança, previsibilidade e
defensivamente— evitando todos os perigos, inclusive os causados por outros.
Aprecie a sua viagem!
P_5JA.book Page 1 Friday, March 30, 2001 2:01 PM

DESCRIÇÃO
2
Vista esquerda ................................................................................... 2-1
Vista direita ........................................................................................ 2-2
Controlos e instrumentos ................................................................... 2-3
P_5JA.book Page 1 Friday, March 30, 2001 2:01 PM

2-1
2
PAU00026

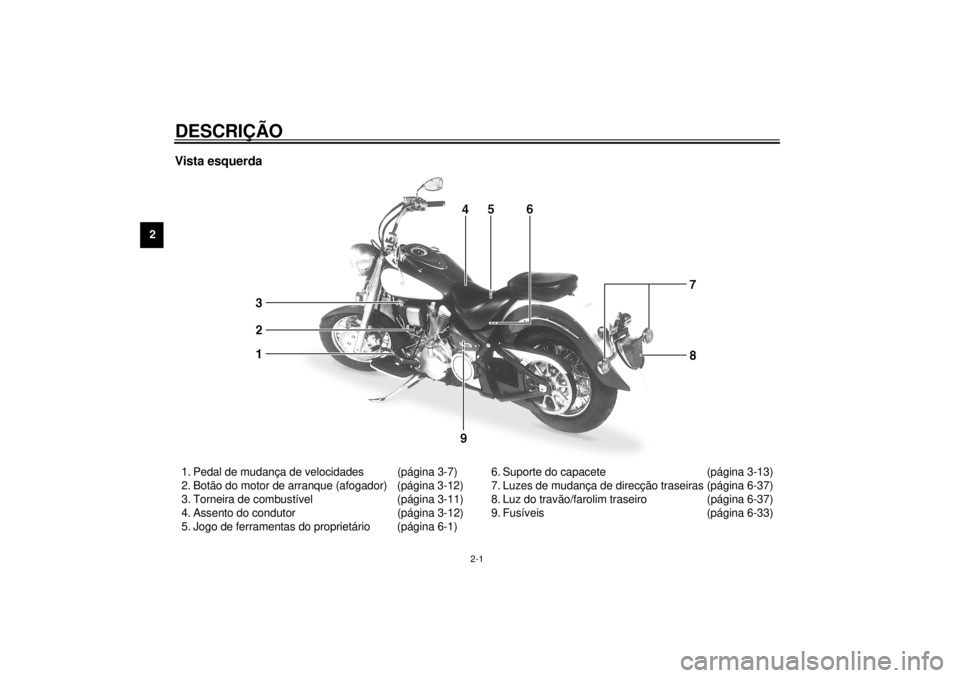

2-DESCRIÇÃO Vista esquerda1. Pedal de mudança de velocidades (página 3-7)
2. Botão do motor de arranque (afogador) (página 3-12)
3. Torneira de combustível (página 3-11)
4. Assento do condutor (página 3-12)
5. Jogo de ferramentas do proprietário (página 6-1)6. Suporte do capacete (página 3-13)
7. Luzes de mudança de direcção traseiras (página 6-37)
8. Luz do travão/farolim traseiro (página 6-37)
9. Fusíveis (página 6-33)
P_5JA.book Page 1 Friday, March 30, 2001 2:01 PM

DESCRIÇÃO
2-2
2

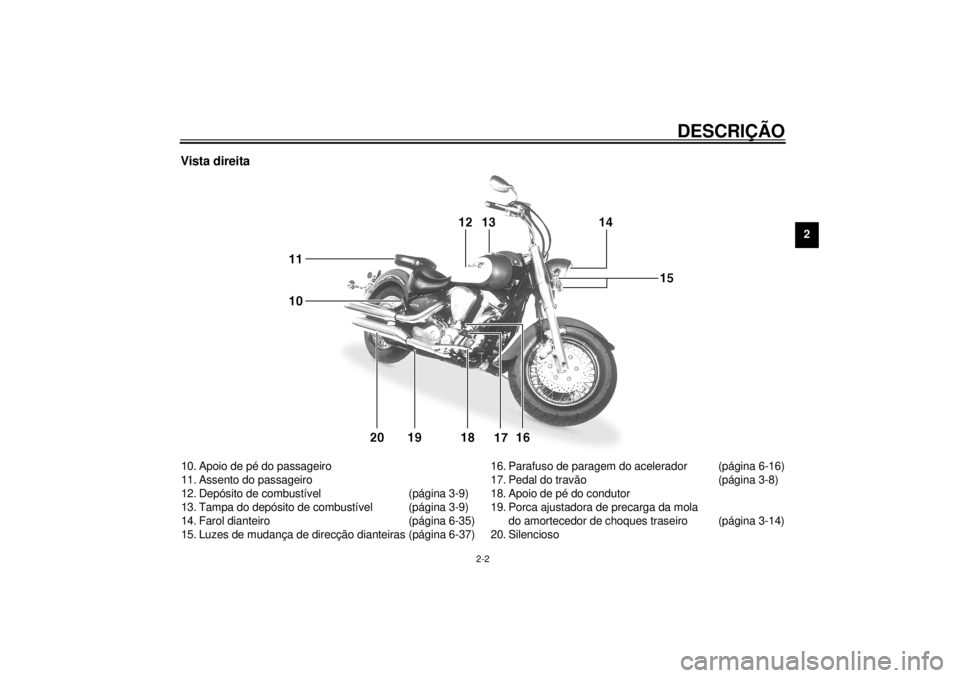

Vista direita10. Apoio de pé do passageiro
11. Assento do passageiro
12. Depósito de combustível (página 3-9)
13. Tampa do depósito de combustível (página 3-9)
14. Farol dianteiro (página 6-35)
15. Luzes de mudança de direcção dianteiras (página 6-37)16. Parafuso de paragem do acelerador (página 6-16)
17. Pedal do travão (página 3-8)
18. Apoio de pé do condutor
19. Porca ajustadora de precarga da mola
do amortecedor de choques traseiro (página 3-14)
20. Silencioso
P_5JA.book Page 2 Friday, March 30, 2001 2:01 PM

DESCRIÇÃO
2-3
2

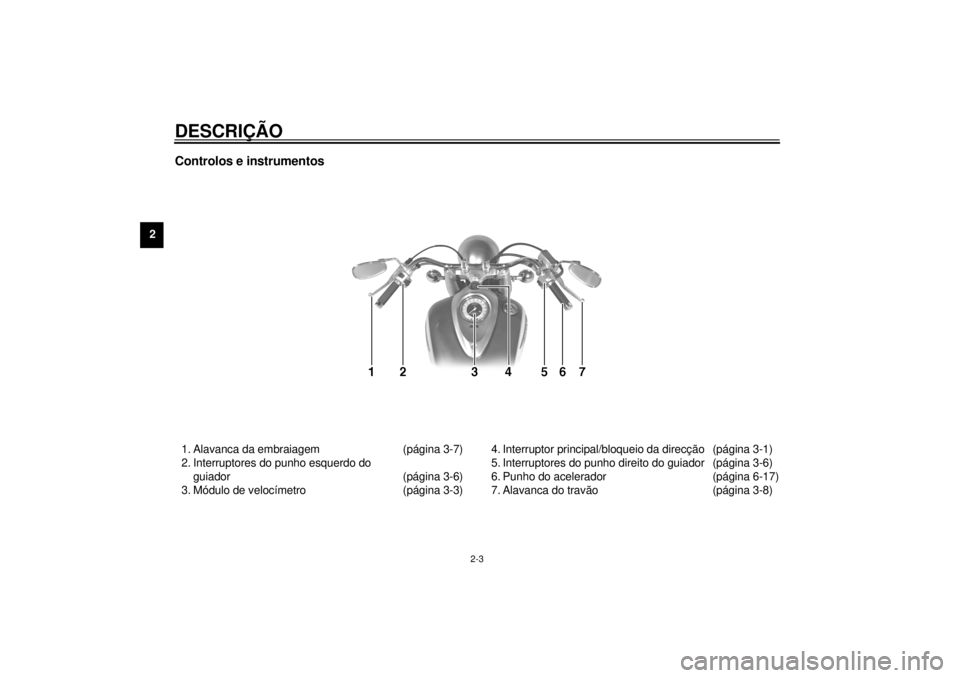

Controlos e instrumentos1. Alavanca da embraiagem (página 3-7)
2. Interruptores do punho esquerdo do
guiador (página 3-6)
3. Módulo de velocímetro (página 3-3)4. Interruptor principal/bloqueio da direcção (página 3-1)
5. Interruptores do punho direito do guiador (página 3-6)
6. Punho do acelerador (página 6-17)
7. Alavanca do travão (página 3-8)
P_5JA.book Page 3 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3
Interruptor principal/bloqueio da direcção ........... 3-1
Indicadores luminosos e luzes de advertência .... 3-2
Módulo de velocímetro ........................................ 3-3
Indicador de combustível ..................................... 3-4
Dispositivo de auto-diagnóstico ........................... 3-4
Alarme antifurto (opcional) .................................. 3-4
Relógio ................................................................ 3-5
Interruptores do guiador ...................................... 3-6
Alavanca da embraiagem .................................... 3-7
Pedal de mudança de velocidades ...................... 3-7
Alavanca do travão .............................................. 3-8
Pedal do travão .................................................... 3-8
Tampa do depósito de combustível ..................... 3-9Combustível ........................................................ 3-9
Tubo de respiração do depósito de
combustível ..................................................... 3-10
Torneira de combustível .................................... 3-11
Botão do motor de arranque (afogador) ............ 3-12
Bloqueio da direcção com um cadeado ............ 3-12
Assento do condutor ......................................... 3-12
Suporte do capacete ......................................... 3-13
Ajuste do amortecedor de choques com
mola ................................................................ 3-14
Descanso lateral ............................................... 3-15
Sistema de cor te do circuito de ignição ............ 3-16
P_5JA.book Page 1 Friday, March 30, 2001 2:01 PM

3-1
3
PAU00027
3-FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU00029

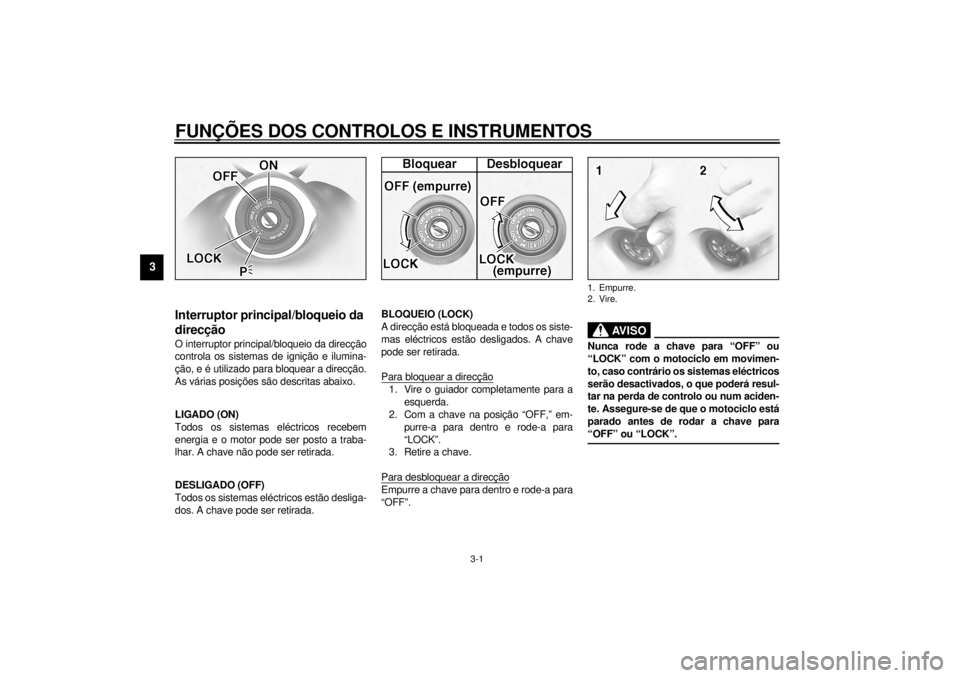

Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas abaixo.
PAU00036
LIGADO (ON)
Todos os sistemas eléctricos recebem
energia e o motor pode ser posto a traba-
lhar. A chave não pode ser retirada.
PAU00038
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU00040
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF,” em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“OFF”.
PW000016
AV I S O
_ Nunca rode a chave para “OFF” ou
“LOCK” com o motociclo em movimen-
to, caso contrário os sistemas eléctricos
serão desactivados, o que poderá resul-
tar na perda de controlo ou num aciden-
te. Assegure-se de que o motociclo está
parado antes de rodar a chave para
“OFF” ou “LOCK”. _1. Empurre.
2. Vire.
