2001 YAMAHA XV1600A Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU00191
NOTA:_ Se ouvir um som de batimento (ou sibilan-
te), utilize gasolina de uma marca diferente
ou com um índice de octano superior. _
PAU02955

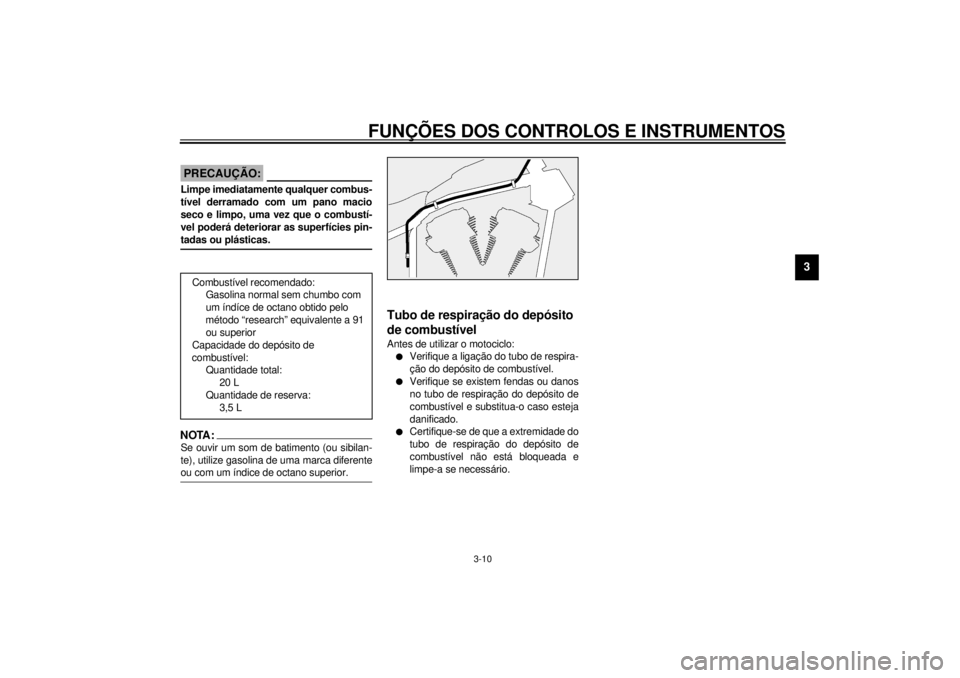

Tubo de respiração do depósito
de combustível Antes de utilizar o motociclo:l
Verifique a ligação do tubo de respira-
ção do depósito de combustível.
l
Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o caso esteja
danificado.
l
Certifique-se de que a extremidade do
tubo de respiração do depósito de
combustível não está bloqueada e
limpe-a se necessário. Combustível recomendado:
Gasolina normal sem chumbo com
um índíce de octano obtido pelo
método “research” equivalente a 91
ou superior
Capacidade do depósito de
combustível:
Quantidade total:
20 L
Quantidade de reserva:
3,5 L
P_5JA.book Page 10 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU03050

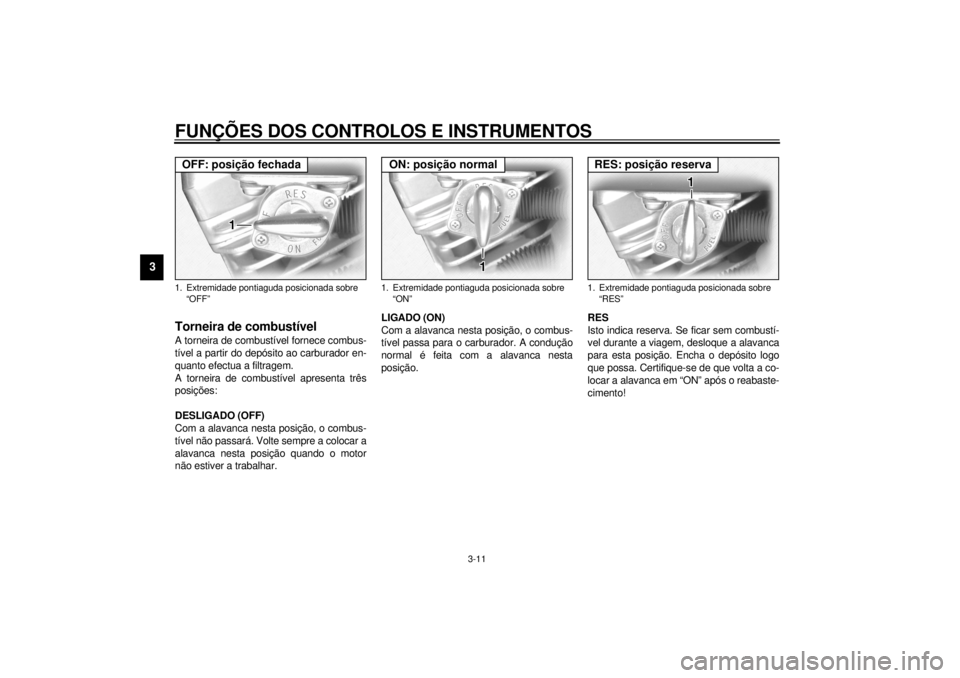

Torneira de combustível A torneira de combustível fornece combus-
tível a partir do depósito ao carburador en-
quanto efectua a filtragem.
A torneira de combustível apresenta três
posições:
DESLIGADO (OFF)
Com a alavanca nesta posição, o combus-
tível não passará. Volte sempre a colocar a
alavanca nesta posição quando o motor
não estiver a trabalhar.LIGADO (ON)
Com a alavanca nesta posição, o combus-
tível passa para o carburador. A condução
normal é feita com a alavanca nesta
posição.RES
Isto indica reserva. Se ficar sem combustí-
vel durante a viagem, desloque a alavanca
para esta posição. Encha o depósito logo
que possa. Certifique-se de que volta a co-
locar a alavanca em “ON” após o reabaste-
cimento! 1. Extremidade pontiaguda posicionada sobre
“OFF”OFF: posição fechada
1. Extremidade pontiaguda posicionada sobre
“ON”ON: posição normal
1. Extremidade pontiaguda posicionada sobre
“RES”RES: posição reserva
P_5JA.book Page 11 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU03032

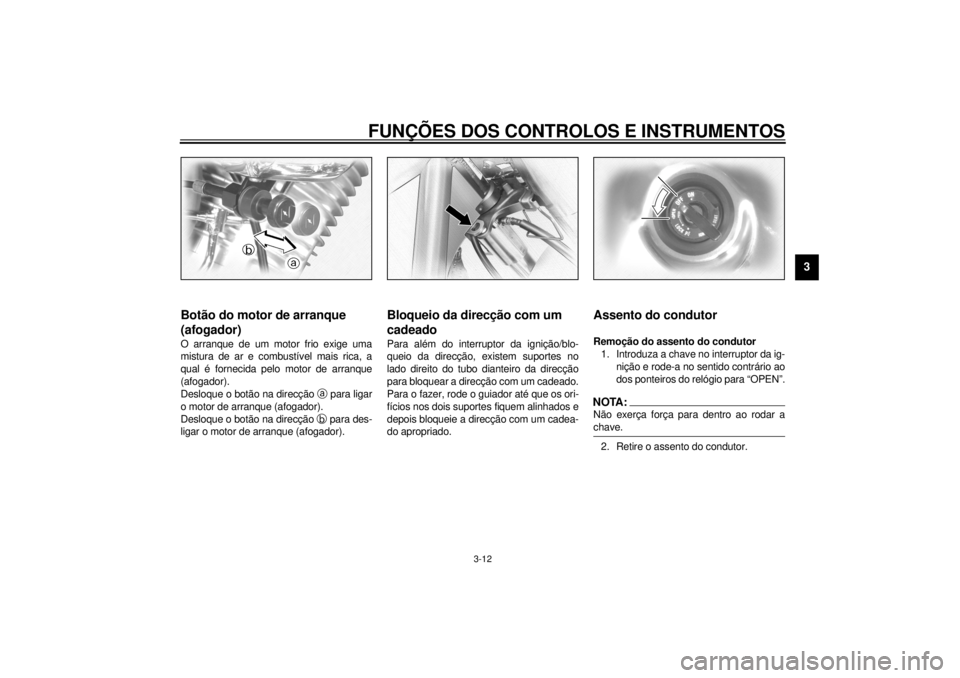

Botão do motor de arranque
(afogador) O arranque de um motor frio exige uma
mistura de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Desloque o botão na direcção
a para ligar
o motor de arranque (afogador).
Desloque o botão na direcção
b para des-
ligar o motor de arranque (afogador).
PAU03372
Bloqueio da direcção com um
cadeado Para além do interruptor da ignição/blo-
queio da direcção, existem suportes no
lado direito do tubo dianteiro da direcção
para bloquear a direcção com um cadeado.
Para o fazer, rode o guiador até que os ori-
fícios nos dois suportes fiquem alinhados e
depois bloqueie a direcção com um cadea-
do apropriado.
PAU01737*
Assento do condutor Remoção do assento do condutor
1. Introduza a chave no interruptor da ig-
nição e rode-a no sentido contrário ao
dos ponteiros do relógio para “OPEN”.NOTA:_ Não exerça força para dentro ao rodar a
chave. _2. Retire o assento do condutor.
P_5JA.book Page 12 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

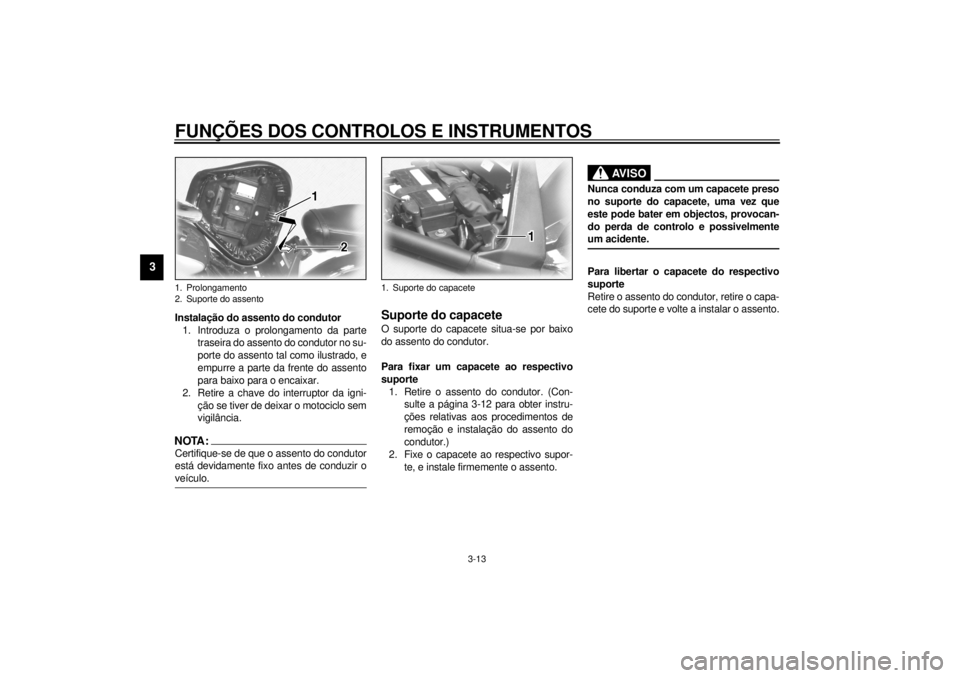

Instalação do assento do condutor
1. Introduza o prolongamento da parte
traseira do assento do condutor no su-
porte do assento tal como ilustrado, e
empurre a parte da frente do assento
para baixo para o encaixar.
2. Retire a chave do interruptor da igni-
ção se tiver de deixar o motociclo sem
vigilância.NOTA:_ Certifique-se de que o assento do condutor
está devidamente fixo antes de conduzir o
veículo. _
PAU01819
Suporte do capacete O suporte do capacete situa-se por baixo
do assento do condutor.
Para fixar um capacete ao respectivo
suporte
1. Retire o assento do condutor. (Con-
sulte a página 3-12 para obter instru-
ções relativas aos procedimentos de
remoção e instalação do assento do
condutor.)
2. Fixe o capacete ao respectivo supor-
te, e instale firmemente o assento.
PW000030
AV I S O
_ Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente. _Para libertar o capacete do respectivo
suporte
Retire o assento do condutor, retire o capa-
cete do suporte e volte a instalar o assento.
1. Prolongamento
2. Suporte do assento
1. Suporte do capacete
P_5JA.book Page 13 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU01694*

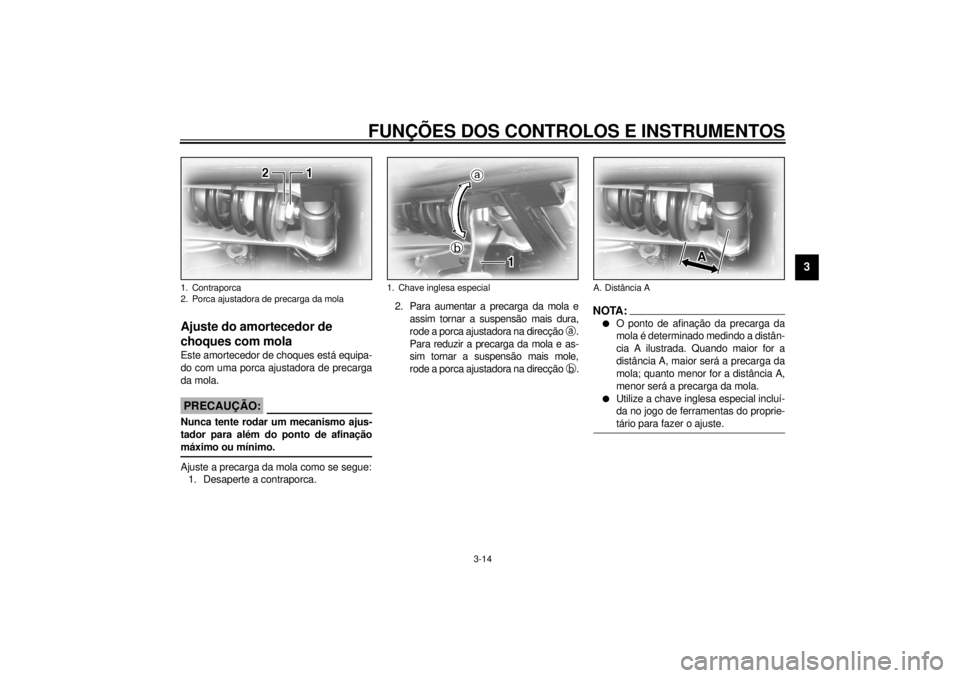

Ajuste do amortecedor de
choques com mola Este amortecedor de choques está equipa-
do com uma porca ajustadora de precarga
da mola.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _Ajuste a precarga da mola como se segue:
1. Desaperte a contraporca.2. Para aumentar a precarga da mola e
assim tornar a suspensão mais dura,
rode a porca ajustadora na direcção
a.
Para reduzir a precarga da mola e as-
sim tornar a suspensão mais mole,
rode a porca ajustadora na direcção
b.
NOTA:_ l
O ponto de afinação da precarga da
mola é determinado medindo a distân-
cia A ilustrada. Quando maior for a
distância A, maior será a precarga da
mola; quanto menor for a distância A,
menor será a precarga da mola.
l
Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-
tário para fazer o ajuste.
_
1. Contraporca
2. Porca ajustadora de precarga da mola
1. Chave inglesa especial
A. Distância A
P_5JA.book Page 14 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
3. Aperte a contraporca de acordo com o
binário especificado.
PC000018
PRECAUÇÃO:_ Aperte sempre a contraporca com o bi-
nário especificado e contra a porca
ajustadora. _
PAU00315
AV I S O
_ Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado. l
Não mexa nem tente abrir o cilindro
de gás.
l
Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.
l
Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.
l
Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
_
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito. NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _
Precarga da mola:
Mínima (suave)/padrão:
Distância A = 42,5 mm
Máxima (dura):
Distância A = 51,5 mm
Binário de aperto:
Contraporca:
35 Nm (3,5 m·kg)
P_5JA.book Page 15 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
PAU00331
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções. l
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser
premida.
l
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
l
Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000045
AV I S O
_ Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o
motociclo. _
P_5JA.book Page 16 Friday, March 30, 2001 2:01 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3

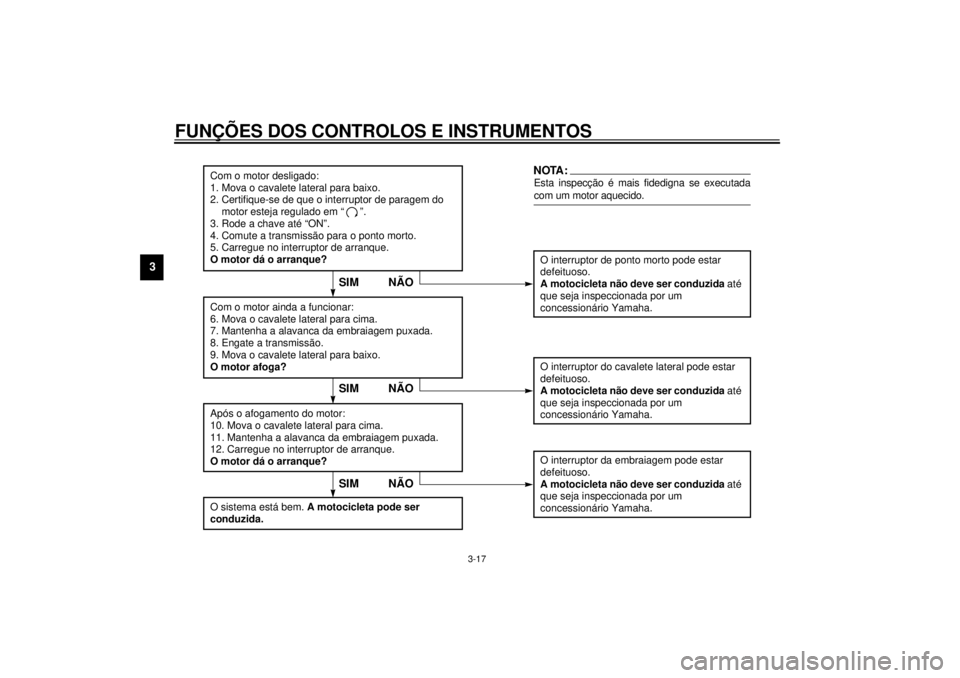

CD-01P
Com o motor desligado:
1. Mova o cavalete lateral para baixo.
2. Certifique-se de que o interruptor de paragem do
motor esteja regulado em “ ”.
3. Rode a chave até “ON”.
4. Comute a transmissão para o ponto morto.
5. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor de ponto morto pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Mova o cavalete lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engate a transmissão.
9. Mova o cavalete lateral para baixo.
O motor afoga?Após o afogamento do motor:
10. Mova o cavalete lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor do cavalete lateral pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.O interruptor da embraiagem pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se executada
com um motor aquecido.
SIMSIM NÃO
O sistema está bem.
A motocicleta pode ser
conduzida.
SIM NÃO
P_5JA.book Page 17 Friday, March 30, 2001 2:01 PM
