2001 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU03329
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.2. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze
DPR8EA-9 (NGK) oder
X24EPR-U9 (DENSO)
G_5ea.book Page 6 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
GAU03759
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und der Ölfiltereinsatz
gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite
führt bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,8–0,9 mm
Anzugsmoment
Zündkerze
17,5 Nm (1,75 m·kg)
G_5ea.book Page 7 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-8
6

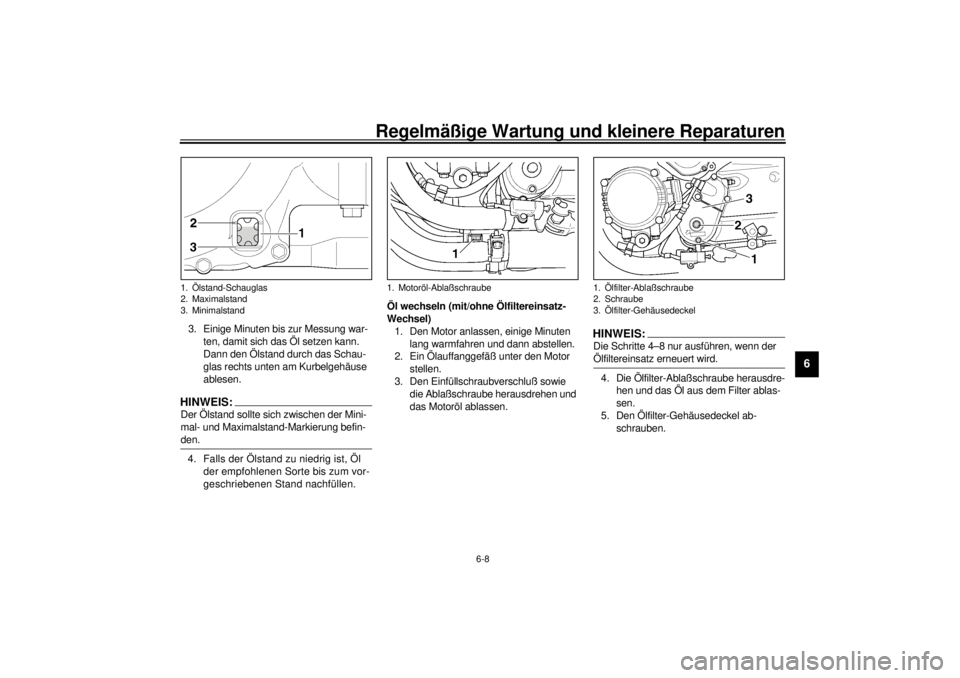

3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.Öl wechseln (mit/ohne Ölfiltereinsatz-
Wechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.
3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.
HINWEIS:_ Die Schritte 4–8 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird. _4. Die Ölfilter-Ablaßschraube herausdre-
hen und das Öl aus dem Filter ablas-
sen.
5. Den Ölfilter-Gehäusedeckel ab-
schrauben.
1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
1. Motoröl-Ablaßschraube
1. Ölfilter-Ablaßschraube
2. Schraube
3. Ölfilter-Gehäusedeckel
G_5ea.book Page 8 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-9
6

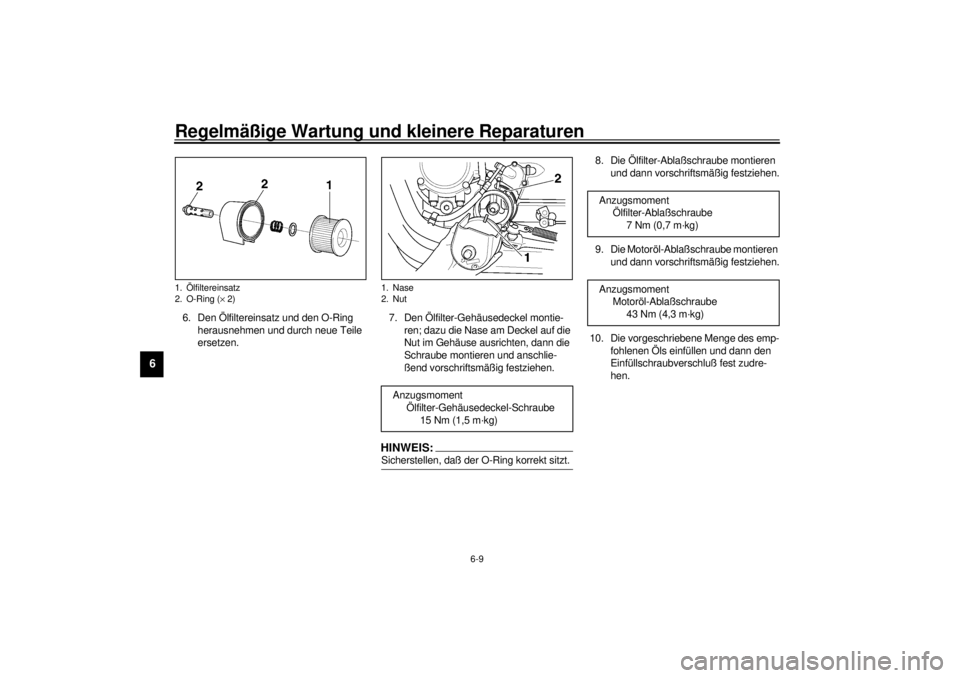

6. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.7. Den Ölfilter-Gehäusedeckel montie-
ren; dazu die Nase am Deckel auf die
Nut im Gehäuse ausrichten, dann die
Schraube montieren und anschlie-
ßend vorschriftsmäßig festziehen.
HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _
8. Die Ölfilter-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
9. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
10. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
1. Ölfiltereinsatz
2. O-Ring (´ 2)
1. Nase
2. Nut
Anzugsmoment
Ölfilter-Gehäusedeckel-Schraube
15 Nm (1,5 m·kg)
Anzugsmoment
Ölfilter-Ablaßschraube
7 Nm (0,7 m·kg)
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
G_5ea.book Page 9 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-10
6
GC000066
ACHTUNG:_ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen füh-
ren.
l
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
_11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.
HINWEIS:_ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. _
GC000067
ACHTUNG:_ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterbrennt, den
Motor sofort abstellen und von einem
YAMAHA-Händler überprüfen lassen. _12. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen. Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
3,0 L
Ölwechsel mit Filterwechsel
3,35 L
Gesamtmenge (Motor trocken)
4,2 L
G_5ea.book Page 10 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-11
6
GAU01755

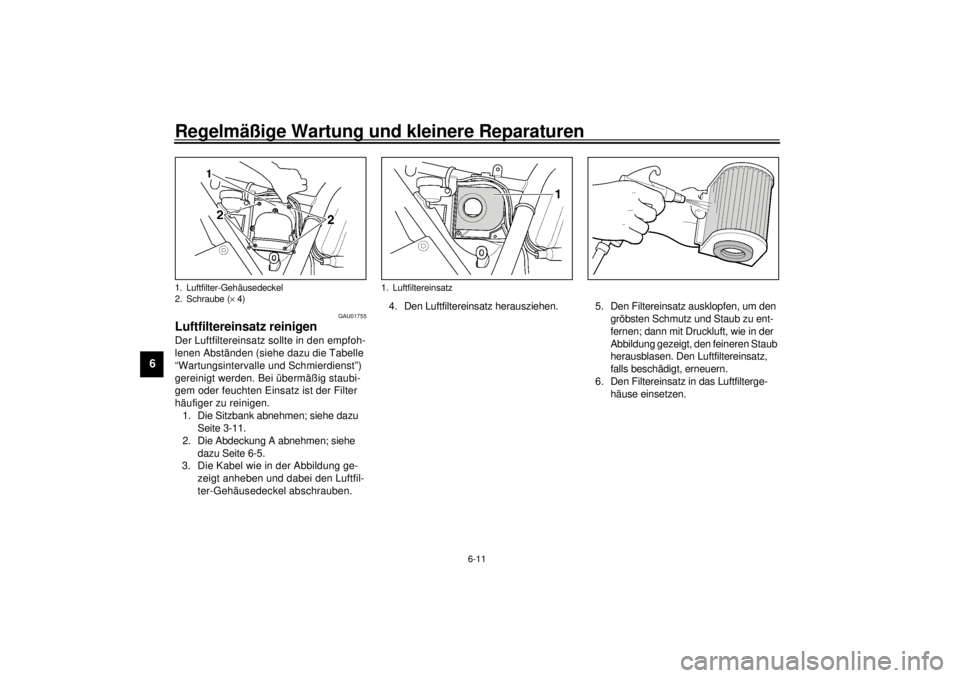

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung A abnehmen; siehe
dazu Seite 6-5.
3. Die Kabel wie in der Abbildung ge-
zeigt anheben und dabei den Luftfil-
ter-Gehäusedeckel abschrauben.4. Den Luftfiltereinsatz herausziehen. 5. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
6. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.1. Luftfilter-Gehäusedeckel
2. Schraube (´ 4)
1. Luftfiltereinsatz
G_5ea.book Page 11 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-12
6
GC000082
ACHTUNG:_ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verursa-
chen.
_7. Die Kabel wie in der Abbildung ge-
zeigt anheben und dabei den Luftfil-
ter-Gehäusedeckel festschrauben.
8. Die Abdeckung montieren.
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
G_5ea.book Page 12 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00632

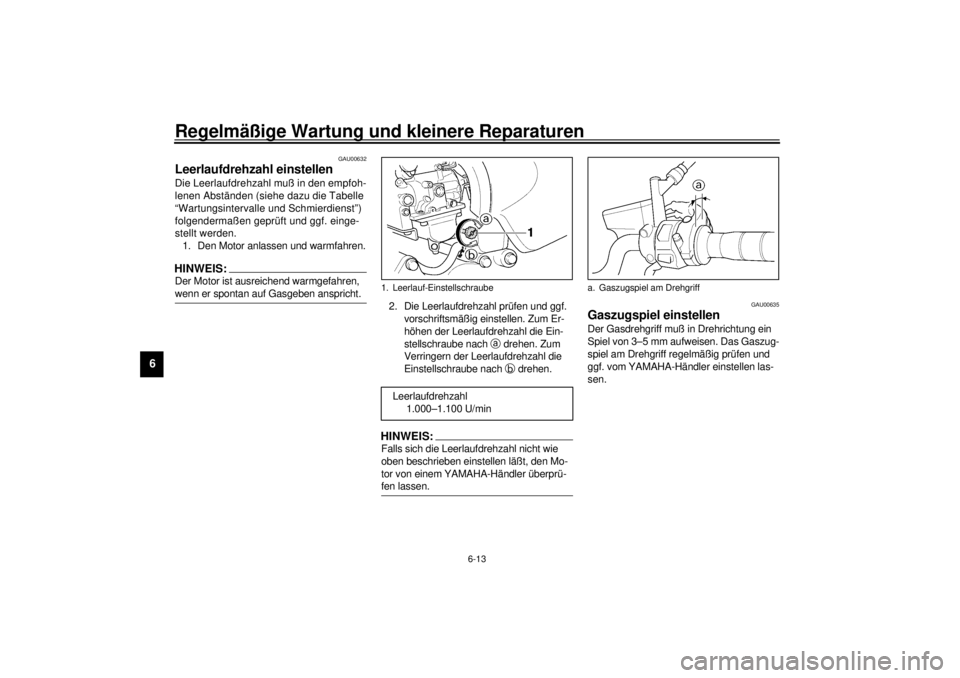

Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.
1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
2. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.000–1.100 U/min
a. Gaszugspiel am Drehgriff
