2001 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-30
6

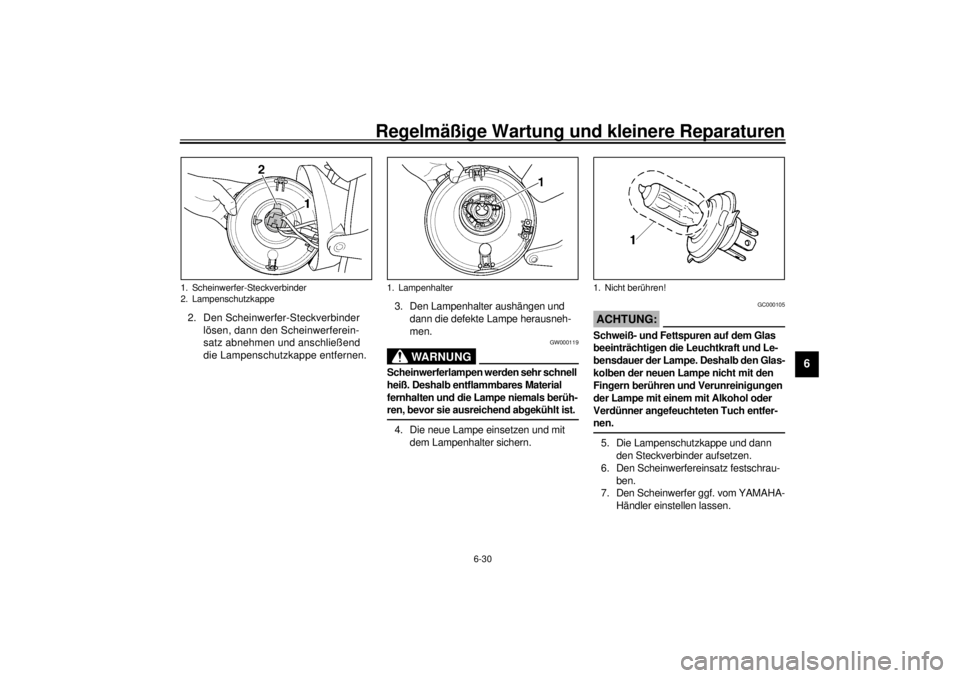

2. Den Scheinwerfer-Steckverbinder
lösen, dann den Scheinwerferein-
satz abnehmen und anschließend
die Lampenschutzkappe entfernen.3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr schnell
heiß. Deshalb entflammbares Material
fernhalten und die Lampe niemals berüh-
ren, bevor sie ausreichend abgekühlt ist. _4. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den Glas-
kolben der neuen Lampe nicht mit den
Fingern berühren und Verunreinigungen
der Lampe mit einem mit Alkohol oder
Verdünner angefeuchteten Tuch entfer-
nen. _5. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
1. Scheinwerfer-Steckverbinder
2. Lampenschutzkappe
1. Lampenhalter
1. Nicht berühren!
G_5ea.book Page 30 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GAU00856

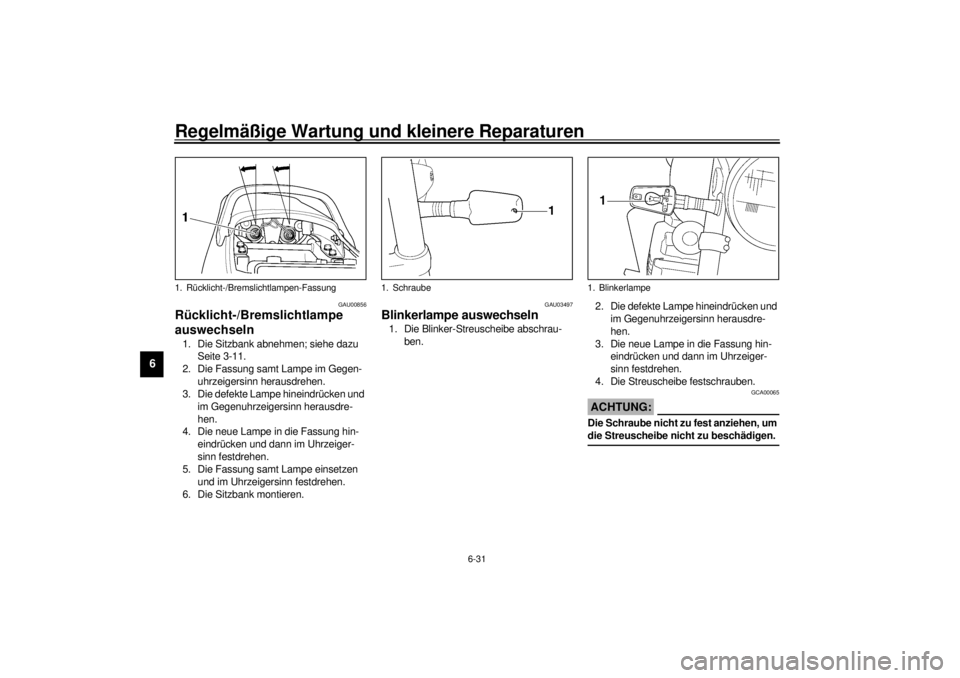

Rücklicht-/Bremslichtlampe
auswechseln 1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Die Sitzbank montieren.
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
1. Rücklicht-/Bremslichtlampen-Fassung
1. Schraube
1. Blinkerlampe
G_5ea.book Page 31 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-32
6

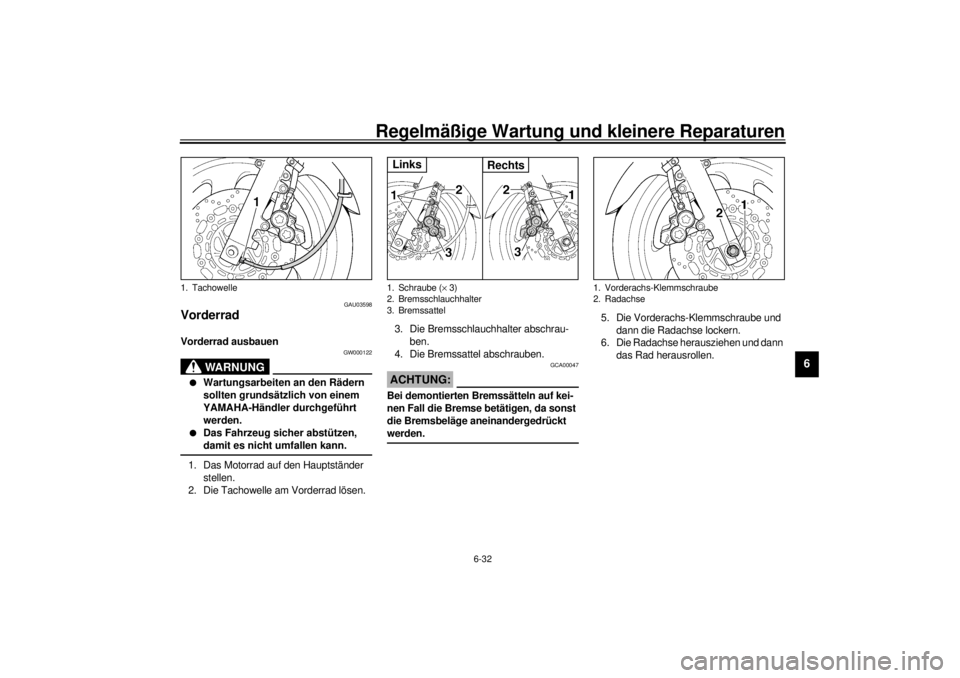

GAU03598
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_1. Das Motorrad auf den Hauptständer
stellen.
2. Die Tachowelle am Vorderrad lösen.3. Die Bremsschlauchhalter abschrau-
ben.
4. Die Bremssattel abschrauben.
GCA00047
ACHTUNG:_ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _
5. Die Vorderachs-Klemmschraube und
dann die Radachse lockern.
6. Die Radachse herausziehen und dann
das Rad herausrollen.
1. Tachowelle
1. Schraube (´ 3)
2. Bremsschlauchhalter
3. Bremssattel
Rechts Links
1. Vorderachs-Klemmschraube
2. Radachse
G_5ea.book Page 32 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU01758
Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingrei-
fen.2. Das Rad zwischen den Gabelholmen
anheben.
HINWEIS:_ Die Nase am Gabelrohr muß in der Nut am
Tachometer-Antriebsgehäuse greifen. _3. Die Radachse durchstecken.
4. Das Motorrad herablassen.
5. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
6. Die Bremssättel festschrauben.
HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _7. Die Bremsschlauchhalter festschrau-
ben.
8. Die Vorderachs-Klemmschraube
montieren und dann die folgenden
Teile vorschriftsmäßig anziehen.
9. Die Tachowelle montieren.
1. Nase
Anzugsmoment
Radachse
73Nm (7,3 m·kg)
Vorderachs-Klemmschraube
19 Nm (1,9 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_5ea.book Page 33 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-34
6

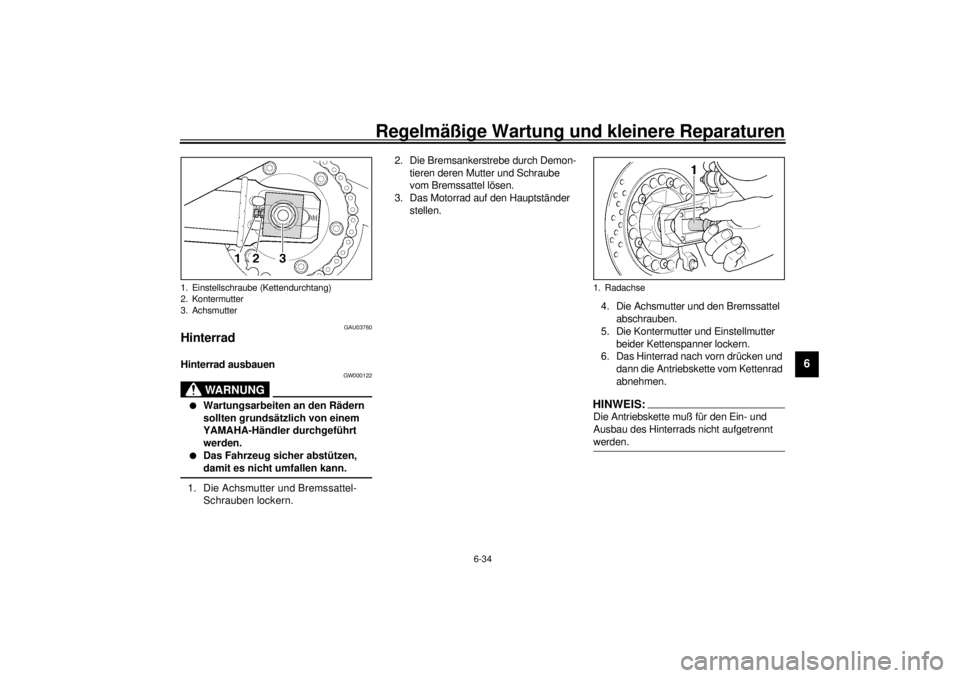

GAU03760
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_1. Die Achsmutter und Bremssattel-
Schrauben lockern.2. Die Bremsankerstrebe durch Demon-
tieren deren Mutter und Schraube
vom Bremssattel lösen.
3. Das Motorrad auf den Hauptständer
stellen.
4. Die Achsmutter und den Bremssattel
abschrauben.
5. Die Kontermutter und Einstellmutter
beider Kettenspanner lockern.
6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:_ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. _
1. Einstellschraube (Kettendurchtang)
2. Kontermutter
3. Achsmutter
1. Radachse
G_5ea.book Page 34 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-35
6
7. Die Bremssattelhalterung abstützen
und dabei die Radachse herauszie-
hen.
8. Das Rad herausrollen.
GCA00048
ACHTUNG:_ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. _
GAU03793
Hinterrad einbauen
1. Die Radachse von der rechten Seite
her durch die Bremssattelhalterung
und das Rad durchstecken.
2. Die Antriebskette auf das Kettenrad
spannen und dann den Antriebsket-
ten-Durchhang einstellen; siehe dazu
Seite 6-21.
3. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Brems-
sattelhalterung montieren.
4. Den Bremssattel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _5. Das Motorrad vom Hauptständer her-
ablassen.
6. Die folgenden Teile vorschriftsmäßig
anziehen.Anzugsmoment
Achsmutter
150 Nm (15,0 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
Bremsankerstreben-Mutter
23 Nm (2,3 m·kg)
G_5ea.book Page 35 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-36
6
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einem YAMAHA-
Händler ausgeführt werden, denn nur die-
ser bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
G_5ea.book Page 36 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
GAU01297

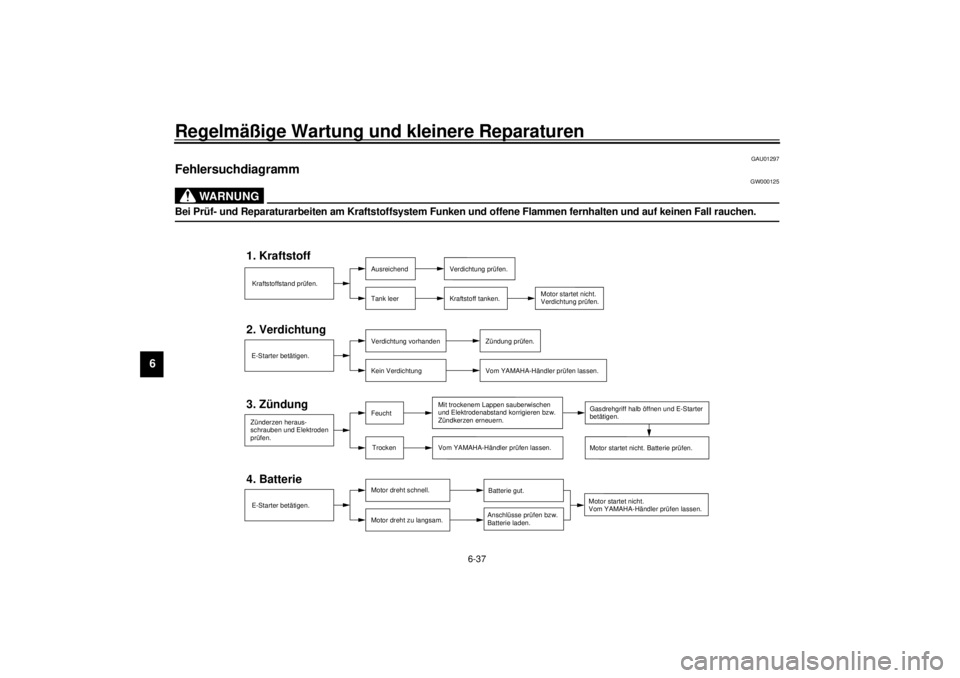

Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
