2001 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Technische Daten
8-2
8
Luftfilter
Trockenelement
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 21 L
Davon Reserve ca. 4,5 L
Vergaser
Modell MIKUNI
Ty p ´ Anzahl BS36 ´ 4
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,750
Sekundärantrieb Kette
Sekundärübersetzung 2,235
Anzahl Kettenradzähne
(vorn/hinten) 17/38
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,857
2. Gang 2,000
3. Gang 1,571
4. Gang 1,292
5. Gang 1,115
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 25,5°
Nachlauf 100 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70ZR17 (58W)
Hersteller/Typ Bridgestone / BT57F
Dunlop / D207F
Michelin / MACADAM90X
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55ZR17 (73W)
Hersteller/Typ Bridgestone / BT57R
Dunlop / D207
Michelin / MACADAM90X
G_5ea.book Page 2 Wednesday, October 4, 2000 4:57 PM

Technische Daten
8-3
8
Max. Gesamtzuladung* 207 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa; 2,50 kg/cm
2; 2,50 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
90 kg–Maximum*
Vorn 250 kPa; 2,50 kg/cm2; 2,50 bar
Hinten 290 kPa; 2,90 kg/cm2; 2,90 bar
Hochgeschwindigkeitsfahrt
Vorn 250 kPa; 2,50 kg/cm2; 2,50 bar
Hinten 290 kPa; 2,90 kg/cm2; 2,90 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 ´ MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 ´ MT 5,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Federbeine mit gasdruckunter-
stützten Stoßdämpfern und Spi-
ralfedern
Federweg
Vorn 130 mm
Hinten 110 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Elektro-
magnet
Leistung 13,5 V, 28 A bei 5.000 U/min
G_5ea.book Page 3 Wednesday, October 4, 2000 4:57 PM

Technische Daten
8-4
8
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker 12 V, 4 W ´ 1
Standlicht vorn 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V; 1,7 W ´ 4
Leerlauf-Kontrolleuchte 12 V; 1,7 W ´ 1
Fernlicht-Kontrolleuchte 12 V; 3,4 W ´ 1
Ölstand-Warnleuchte 12 V; 1,7 W ´ 1
Blinker-Kontrolleuchte 12 V; 1,7 W ´ 2
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 15 A
Zündungssicherung 7,5 A
G_5ea.book Page 4 Wednesday, October 4, 2000 4:57 PM

G_5ea.book Page 5 Wednesday, October 4, 2000 4:57 PM

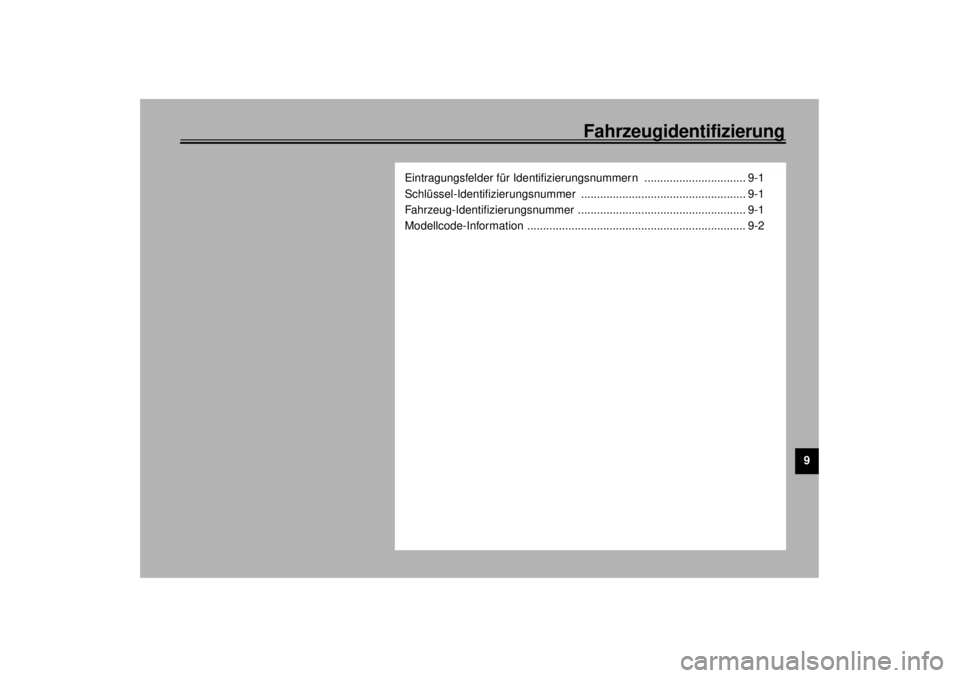

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5ea.book Page 1 Wednesday, October 4, 2000 4:57 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrzeug-
Identifizierungsnummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5ea.book Page 1 Wednesday, October 4, 2000 4:57 PM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-Information Das Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter der
Sitzbank angebracht; siehe dazu Seite 3-11.
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil-Be-
stellung bei Ihrem YAMAHA-Händler.1. Modellcode-Information
G_5ea.book Page 2 Wednesday, October 4, 2000 4:57 PM

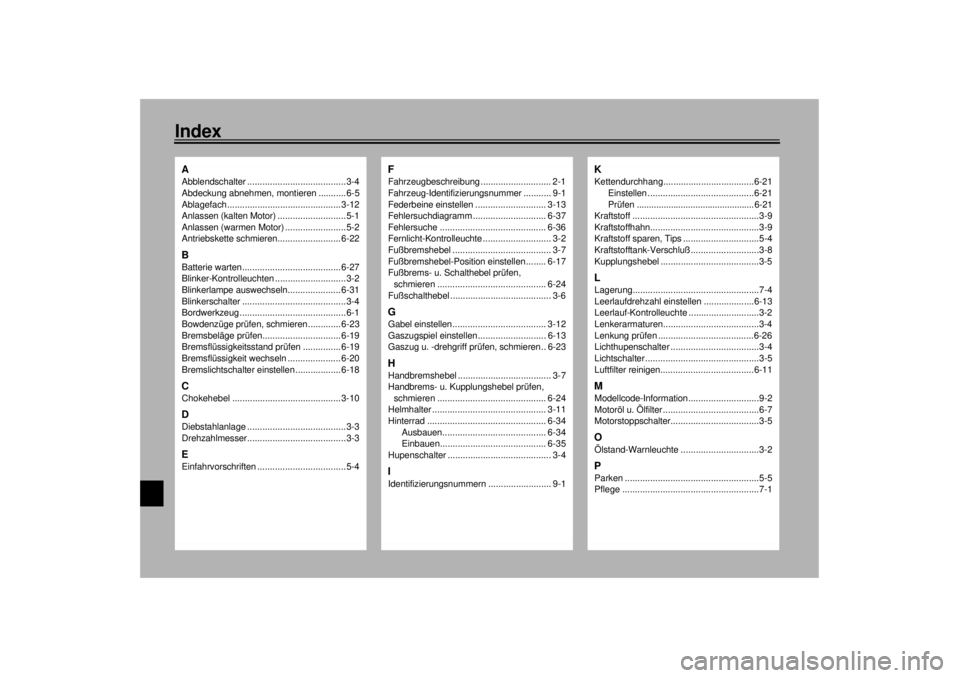

IndexAAbblendschalter .......................................3-4
Abdeckung abnehmen, montieren ...........6-5
Ablagefach............................................. 3-12
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-2
Antriebskette schmieren......................... 6-22BBatterie warten....................................... 6-27
Blinker-Kontrolleuchten ............................3-2
Blinkerlampe auswechseln..................... 6-31
Blinkerschalter .........................................3-4
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-23
Bremsbeläge prüfen............................... 6-19
Bremsflüssigkeitsstand prüfen ............... 6-19
Bremsflüssigkeit wechseln ..................... 6-20
Bremslichtschalter einstellen .................. 6-18CChokehebel ........................................... 3-10DDiebstahlanlage .......................................3-3
Drehzahlmesser.......................................3-3EEinfahrvorschriften ...................................5-4
FFahrzeugbeschreibung ............................ 2-1
Fahrzeug-Identifizierungsnummer ........... 9-1
Federbeine einstellen ............................ 3-13
Fehlersuchdiagramm ............................. 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ....................................... 3-7
Fußbremshebel-Position einstellen ........ 6-17
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-24
Fußschalthebel ........................................ 3-6GGabel einstellen..................................... 3-12
Gaszugspiel einstellen........................... 6-13
Gaszug u. -drehgriff prüfen, schmieren .. 6-23HHandbremshebel ..................................... 3-7
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-24
Helmhalter ............................................. 3-11
Hinterrad ............................................... 6-34
Ausbauen......................................... 6-34
Einbauen.......................................... 6-35
Hupenschalter ......................................... 3-4IIdentifizierungsnummern ......................... 9-1
KKettendurchhang....................................6-21
Einstellen ..........................................6-21
Prüfen ................................................ 6-21
Kraftstoff ..................................................3-9
Kraftstoffhahn...........................................3-9
Kraftstoff sparen, Tips ..............................5-4
Kraftstofftank-Verschluß ...........................3-8
Kupplungshebel .......................................3-5LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-13
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-4
Lenkung prüfen ......................................6-26
Lichthupenschalter ...................................3-4
Lichtschalter .............................................3-5
Luftfilter reinigen.....................................6-11MModellcode-Information............................9-2
Motoröl u. Ölfilter ......................................6-7
Motorstoppschalter...................................3-5OÖlstand-Warnleuchte ...............................3-2PParken .....................................................5-5
Pflege ......................................................7-1
