2001 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU03749*
0–1.000 km
Dauerdrehzahlen über 4.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 5.000 U/min vermei-
den.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_ l
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
l
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
G_5ea.book Page 4 Wednesday, October 4, 2000 4:57 PM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_G_5ea.book Page 5 Wednesday, October 4, 2000 4:57 PM

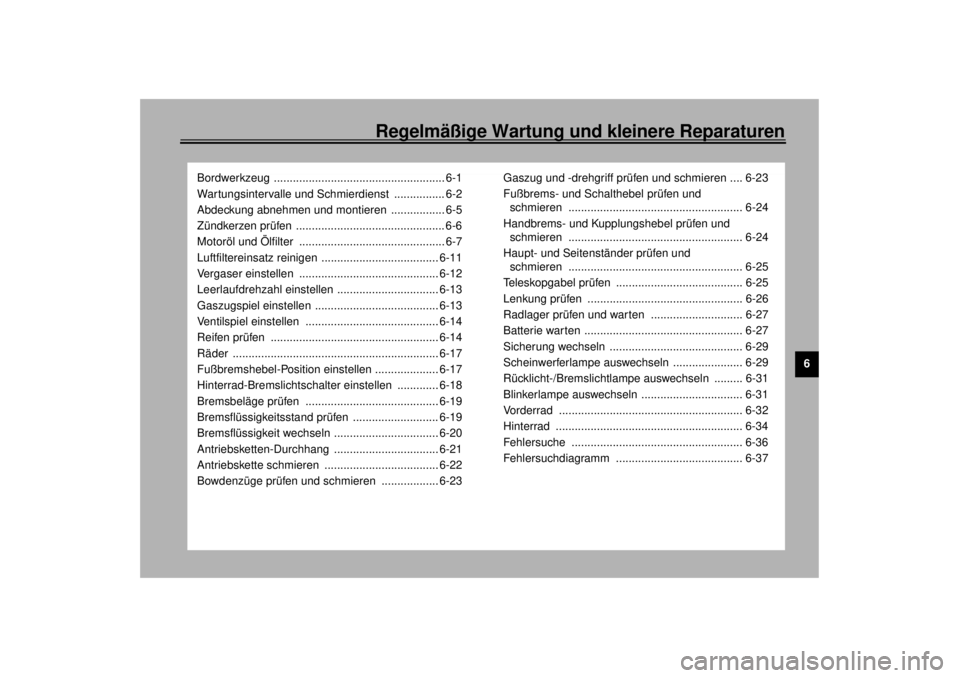

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl und Ölfilter .............................................. 6-7
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-12
Leerlaufdrehzahl einstellen ................................ 6-13
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-14
Reifen prüfen ..................................................... 6-14
Räder ................................................................. 6-17
Fußbremshebel-Position einstellen .................... 6-17
Hinterrad-Bremslichtschalter einstellen ............. 6-18
Bremsbeläge prüfen .......................................... 6-19
Bremsflüssigkeitsstand prüfen ........................... 6-19
Bremsflüssigkeit wechseln ................................. 6-20
Antriebsketten-Durchhang ................................. 6-21
Antriebskette schmieren .................................... 6-22
Bowdenzüge prüfen und schmieren .................. 6-23Gaszug und -drehgriff prüfen und schmieren .... 6-23
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-24
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-24
Haupt- und Seitenständer prüfen und
schmieren ....................................................... 6-25
Teleskopgabel prüfen ........................................ 6-25
Lenkung prüfen ................................................. 6-26
Radlager prüfen und warten ............................. 6-27
Batterie warten .................................................. 6-27
Sicherung wechseln .......................................... 6-29
Scheinwerferlampe auswechseln ...................... 6-29
Rücklicht-/Bremslichtlampe auswechseln ......... 6-31
Blinkerlampe auswechseln ................................ 6-31
Vorderrad .......................................................... 6-32
Hinterrad ........................................................... 6-34
Fehlersuche ...................................................... 6-36
Fehlersuchdiagramm ........................................ 6-37
G_5ea.book Page 1 Wednesday, October 4, 2000 4:57 PM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03758

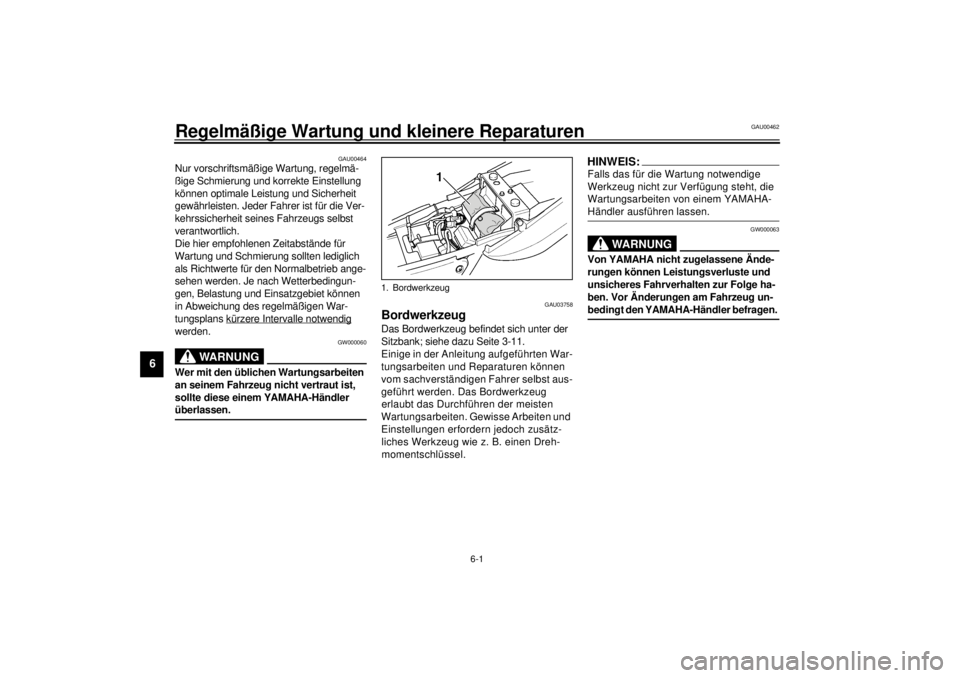

Bordwerkzeug Das Bordwerkzeug befindet sich unter der
Sitzbank; siehe dazu Seite 3-11.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt den YAMAHA-Händler befragen. _
1. Bordwerkzeug
G_5ea.book Page 1 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_
CP-03GNr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf Rißbildung
und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 20.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6*Kupplung• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.)ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_5ea.book Page 2 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*Bremsschläuche• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*Räder• Auf Schlag und Beschädigung prüfen.ÖÖÖÖ
11*Reifen• Auf Beschädigung prüfen und Profiltiefe kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
13*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
14 Antriebskette• Kettendurchhang kontrollieren.
• Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.ÖÖÖÖ Ö
17Haupt- und Seitenständer-
Klappmechanismen• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
18*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö
19*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
20*Federbeine• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.ÖÖÖÖ
21*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
22 Motoröl• Wechseln.ÖÖÖÖÖ Ö
23 Ölfiltereinsatz• Erneuern.ÖÖÖ Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_5ea.book Page 3 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03058
HINWEIS:_ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Brems-/Kupplungsanlagen und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und Bremssattel sowie der Kupplungsgeber- und -nehmerzylinder
erneuern und die Flüssigkeit wechseln.
• Die Brems- und Kupplungsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_24
*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
25Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
26*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_5ea.book Page 4 Wednesday, October 4, 2000 4:57 PM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777

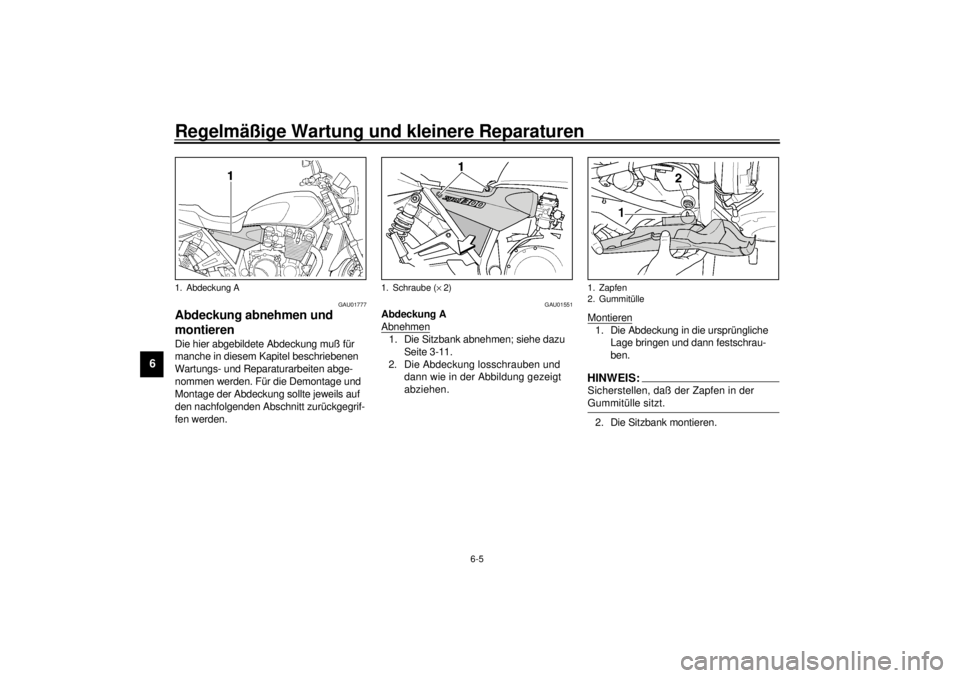

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU01551
Abdeckung A
Abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung losschrauben und
dann wie in der Abbildung gezeigt
abziehen.Montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.HINWEIS:_ Sicherstellen, daß der Zapfen in der
Gummitülle sitzt. _2. Die Sitzbank montieren.
1. Abdeckung A
1. Schraube (´ 2)
1. Zapfen
2. Gummitülle
