2001 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034

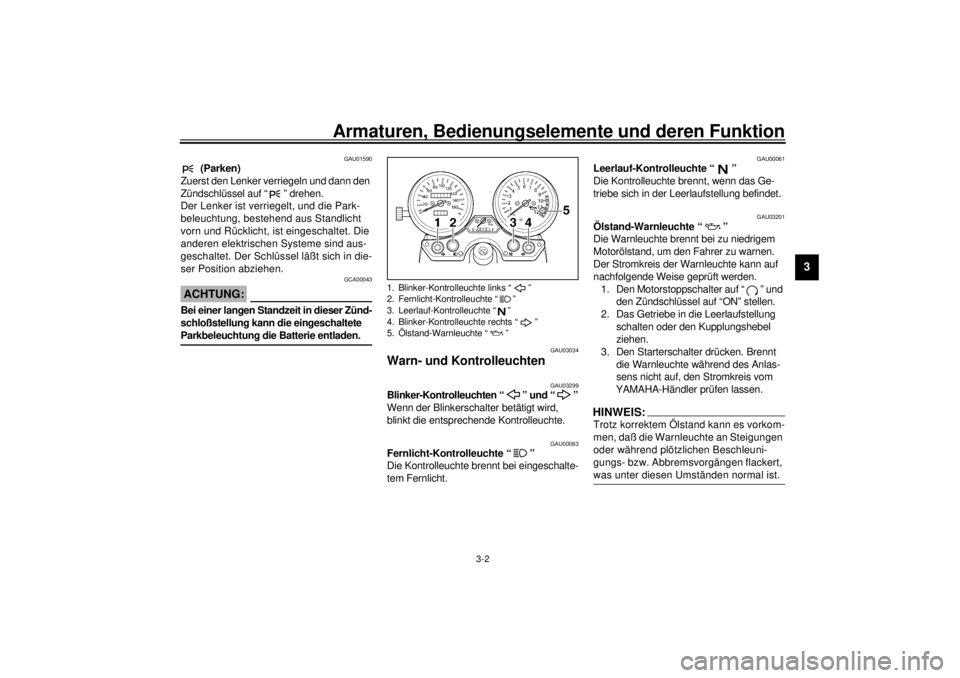

Warn- und Kontrolleuchten
GAU03299
Blinker-Kontrolleuchten “ ” und “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU03201
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _
1. Blinker-Kontrolleuchte links “ ”
2. Fernlicht-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Blinker-Kontrolleuchte rechts “ ”
5. Ölstand-Warnleuchte “ ”
G_5ea.book Page 2 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00097
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. In Verbindung mit der Tankan-
zeige kann damit z. B. die durchschnitt-
liche Reichweite einer Tankfüllung er-
mittelt werden, was die Planung von
Tankintervallen erlaubt.
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min _
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Rückstellknopf (Tageskilometerzähler)
2. Tageskilometerzähler
3. Kilometerzähler
4. Geschwindigkeitsmesser
1. Drehzahlmesser
2. Roter Bereich
G_5ea.book Page 3 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00110

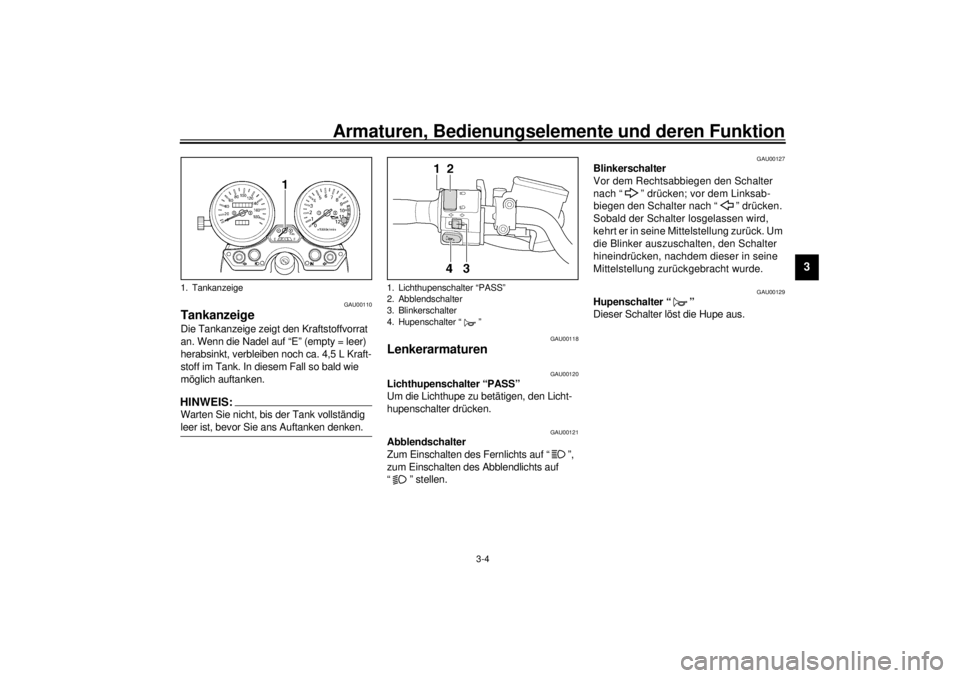

Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
herabsinkt, verbleiben noch ca. 4,5 L Kraft-
stoff im Tank. In diesem Fall so bald wie
möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
1. Tankanzeige
1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
G_5ea.book Page 4 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00153
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
1. Kupplungshebel
G_5ea.book Page 5 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
Der Abstand des Kupplungshebels zum
Lenkergriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-16.
GAU00157
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
1. Einstellrad (Kupplungshebel-Spiel)
2. Pfeilmarkierung
1. Fußschalthebel
G_5ea.book Page 6 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00161

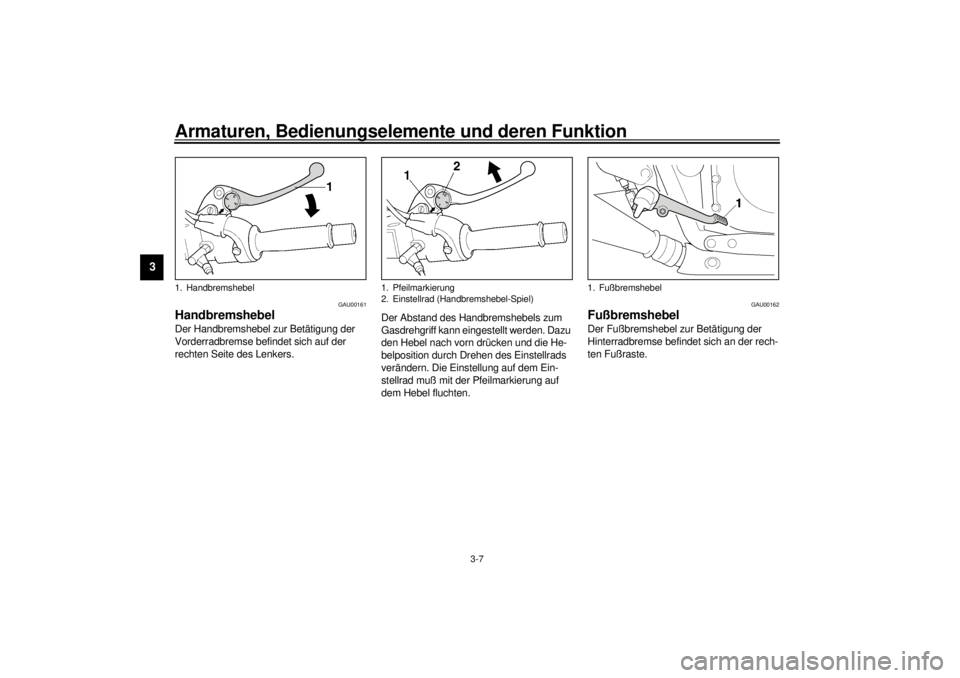

Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.
1. Handbremshebel
1. Pfeilmarkierung
2. Einstellrad (Handbremshebel-Spiel)
1. Fußbremshebel
G_5ea.book Page 7 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
1. Schloßabdeckung
2. Aufschließen.
G_5ea.book Page 8 Wednesday, October 4, 2000 4:57 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU03754
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Beim Tan-
ken die Zapfpistole, wie in der Abbildung
gezeigt, in den Einfüllöffnung einführen
und den Tank nur bis zur Unterkante des
Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _
GAU00207
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Nach Abstellen des Motors wird die Kraft-
stoffzufuhr automatisch unterbrochen.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
21 L
Davon Reserve
ca. 4,5 L
1. Pfeilmarkierung auf “ON”ON: Normalbetrieb
G_5ea.book Page 9 Wednesday, October 4, 2000 4:57 PM
