2001 YAMAHA VMAX Instructieboekje (in Dutch)

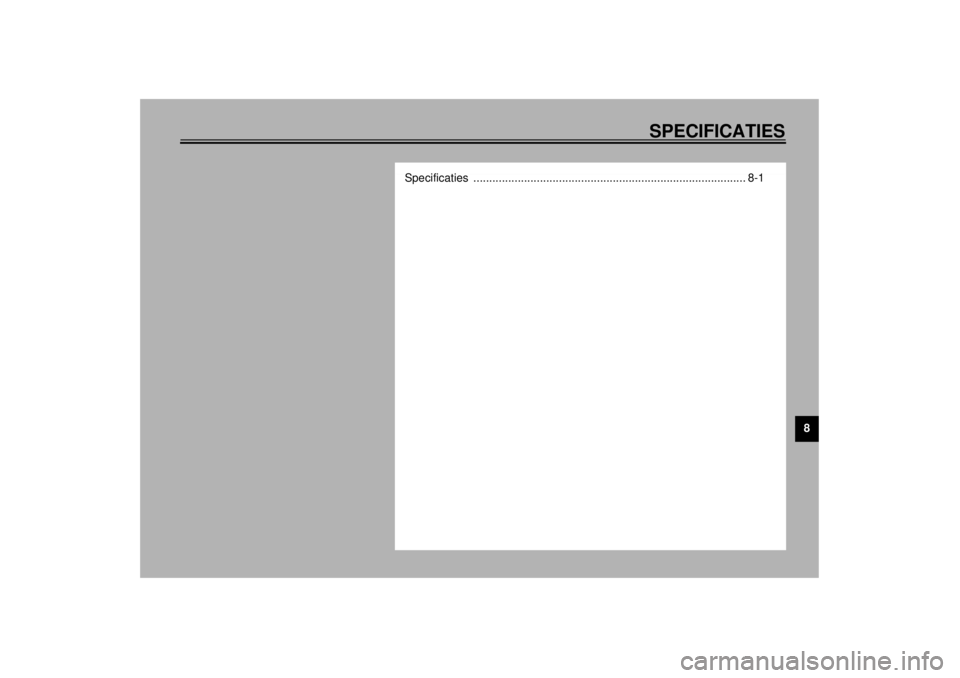

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
D_3lr.book Page 1 Monday, December 4, 2000 11:20 AM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model VMX12
Afmetingen
Grootste lengte 2.300 mm
Grootste breedte 795 mm
Grootste hoogte 1.160 mm
Zadelhoogte 765 mm
Wielbasis 1.590 mm
Grondspeling 145 mm
Minimale draaicirkel 2.900 mm
Basisgewicht (met olie en volle
benzinetank)281 kg
Motor
Type motor Vloeistofgekoelde 4-takt, DOHC
Cilinder-opstelling 4 cilinders V-opstelling
Verplaatsing 1.198 cm
3
Boring ´ slag 76 ´ 66 mm
Kompressieverhouding 10,5:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie
API service SE, SF, SG of hoger
Aantal
Zonder vervanging van
oliefilterpatroon3,2 L
Met vervanging van
oliefilterpatroon3,4 L
Totale hoeveelheid (droge
motor) 4,0 L

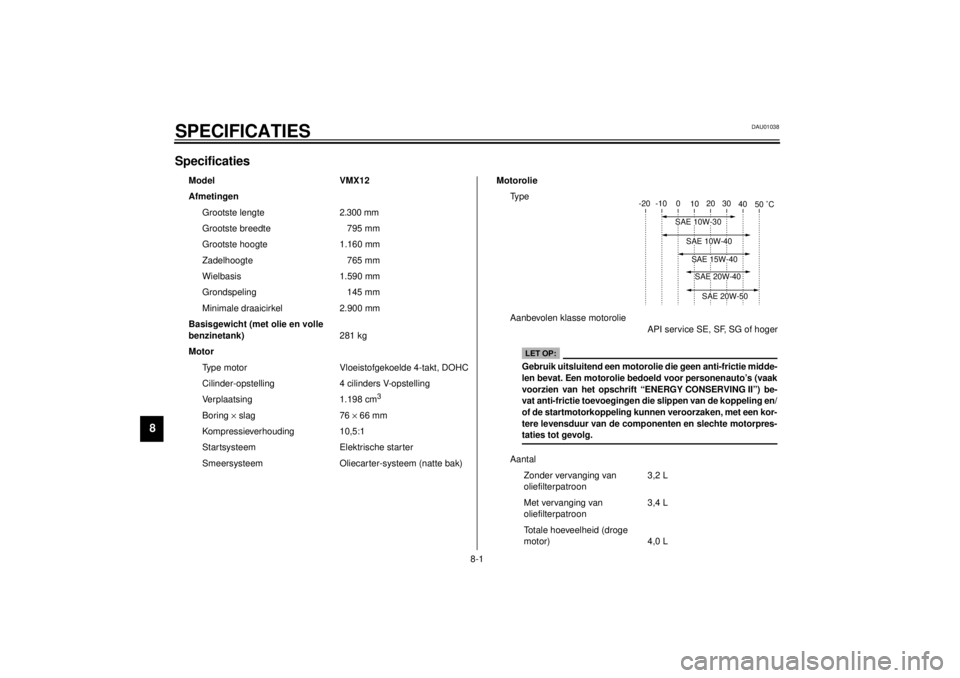

-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) be-
vat anti-frictie toevoegingen die slippen van de koppeling en/
of de startmotorkoppeling kunnen veroorzaken, met een kor-
tere levensduur van de componenten en slechte motorpres-
taties tot gevolg.
D_3lr.book Page 1 Monday, December 4, 2000 11:20 AM

SPECIFICATIES
8-2
8
Cardanolie
Type SAE 80 API “GL-4” hypoïde-olie
Aantal 0,2 L
Capaciteit van het koelsysteem
(totale hoeveelheid)
3,05 L
LuchtfilterDroog type element
Brandstof
Type Gewone loodvrije benzine
Inhoud benzinetank 15 L
Hoeveelheid
reservebrandstof 3 L
Carburateur
Bandenmerk MIKUNI
Model ´ aantal BDS35 ´ 4
Bougies
Bandenmerk/model NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,776
Secundair reductie-systeem As-aandrijving
Secundaire reductie-verhou-
ding 2,567Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1 e 2,529
2 e 1,773
3 e 1,348
4 e 1,077
5 e 0,929
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 29°
Spoorbreedte 119 mm
Banden
Voor
Type Tubeless (enkelwandig)
Bandenmaat 110/90 V18 61V
Bandenmerk/model Metzeler / ME33
Achter
Type Tubeless (enkelwandig)
Bandenmaat 150/90 B15 M/C 74V
Bandenmerk/model Metzeler / ML2
D_3lr.book Page 2 Monday, December 4, 2000 11:20 AM

SPECIFICATIES
8-3
8
Maximale belasting* 209 kg
Bandenspanning
(gemeten aan koude banden)
Tot 90 kg*
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–Maximale*
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
Bij rijden met hoge
snelheid
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gegoten
Bandenmaat 18 ´ MT 2,15
Achter
Type Gegoten
Bandenmaat 15M/C ´ MT 3,50Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
Veer/schokdemper
Voor Schroefveer-luchtveer /
oliedemper
Achter Schroefveer / oliedemper
Veerweg
Voor 140 mm
Achter 100 mm
D_3lr.book Page 3 Monday, December 4, 2000 11:20 AM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 22,5 A 5.000 tpm
Accu
Model YB16AL-A2
Gloeilampen,
capaciteit 12 V, 16 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Achterlicht/remlichtunit 12 V, 5/21 W ´ 2
Richtingaanwijzer 12 V, 21 W ´ 4
Stadslicht 12 V, 3,4 W ´ 1 (voor GB)
12 V, 4 W ´ 1 (voor F, B, I, P)
Instrumentenverlichting 14 V, 3 W ´ 2
Controlelampje voor vrijstand 14 V, 3 W ´ 1
Controlelampje grootlicht 14 V, 3 W ´ 1
Controlelampje richtingaanwij-
zers 14 V, 3 W ´ 1
Controlelampje voor
brandstofniveau 14 V, 3 W ´ 1
Waarschuwingslampje voor
olieniveau 14 V, 3 W ´ 1Zekeringen
Hoofdzekering 30 A
Koplampzekering 15 A
Zekering signaleringssysteem 10 A
Zekering radiatorkoelvin 10 A
Zekering ontstekingssysteem 10 A
D_3lr.book Page 4 Monday, December 4, 2000 11:20 AM

D_3lr.book Page 5 Monday, December 4, 2000 11:20 AM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Nummer voor sleutelidentificatie ........................................................ 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_3lr.book Page 1 Monday, December 4, 2000 11:20 AM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is
gestolen.
1. NUMMER VOOR
SLEUTELIDENTIFICATIE:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01042
Nummer voor sleutelidentificatieHet sleutelnummer is ingeslagen op de
sleutel. Noteer dit nummer in het daartoe
bestemde vakje en gebruik dit als referentie
bij het bestellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:@ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. @
1. Nummer voor sleutelidentificatie
1. Voertuigidentificatienummer
