2001 YAMAHA MAJESTY 250 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-29
6
DAU00832
Vervangen van de gloeilamp van
de koplampDeze motorfiets is uitgerust met een kop-
lamp met een halogeen. Als de gloeilamp
doorbrandt, vervang deze dan volgens de
onderstaande procedure.
1. Verwijder de schroeven die de gehele
koplamp op zijn plaats houden.2. Koppel de bedradingsbundel van de
koplamp los en verwijder de fittingkap.
1. Hoofdzekering
2. ReservezekeringVoorgeschreven zekering:
Hoofdzekering: 30 A
Ontstekingszekering: 15 A
Richtingaanwijzerzekering: 10 A
Koplampzekering: 15 A
Carburateurverwarmings-
zekering: 10 A
Kilometertellerzekering: 5 A
1. Schroef (´ 2)
1. Bedrading
2. Fittingdeksel
D_5ja_Periodic.fm Page 29 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-30
6
3. Haak de fitting, die de gloeilamp ver-
grendelt, los en verwijder de doorge-
brande gloeilamp.
DW000119
WAARSCHUWING
@ Houd brandbare stoffen uit de buurt van
de gloeilamp als deze warm is en zorg er
tevens voor dat u zichzelf niet brandt.
Raak de gloeilamp niet aan zolang deze
nog warm is. @4. Plaats een nieuwe gloeilamp in de fit-
ting en breng deze op zijn plaats aan.
DC000105
LET OP:@ Raak het glas van de gloeilamp niet aan
met uw vingers. Zorg dat er geen olie op
terecht komt. De doorzichtigheid van het
glas, de levensduur van de gloeilamp en
de hoeveelheid licht die deze afgeeft zul-
len hierdoor negatief beïnvloed worden.
Als er toch olie op de gloeilamp terecht-
komt, maak de gloeilamp dan grondig
schoon met een doek en wat alkohol of
thinner. @5. Monteer de fittingkap weer en koppel
de bedradingsbundel weer vast. Als
de koplamp afgesteld moet worden,
raadpleeg dan uw Yamaha dealer.
1. Fitting
1. Niet aanraken
D_5ja_Periodic.fm Page 30 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-31
6
DAU00855*
Vervangen van de
richtingaanwijzerlamp en het
achterlicht/remlicht1. Verwijder de schroeven en dan de
lens.
2. Duw de gloeilamp naar binnen en
draai hem naar links.3. Steek een nieuwe gloeilamp in de fit-
ting. Duw de lamp naar binnen en
draai hem naar rechts totdat deze
goed in de fitting vastzit.
4. Breng de lens aan en draai de schroe-
ven vast.
DC000108
LET OP:@ Draai de schroeven niet te vast aange-
zien dit kan resulteren in beschadiging
van de lens. @
DAU01008
Verhelpen van storingenHoewel Yamaha motorfietsen een uiterst
grondige eindkontrole ondergaan, voordat
ze de fabriek verlaten, kan er natuurlijk altijd
wel eens iets mis gaan.
Problemen in het brandstofsysteem, met de
kompressie, of in het ontstekingssysteem,
kunnen leiden tot moeilijkheden met het
starten of verlies aan vermogen. In deze
paragraaf worden snelle en gemakkelijke
methodes beschreven om de systemen te
kontroleren.
Als uw motorfiets gerepareerd dient te wor-
den, breng deze dan naar een Yamaha
dealer. De ervaren vakmensen van de
Yamaha dealers beschikken over de ken-
nis, de ervaring en het juiste gereedschap
om uw motorfiets goed te onderhouden.
Gebruik uitsluitend originele Yamaha on-
derdelen op uw motorfiets. Veel imitatie-on-
derdelen lijken wellicht op Yamaha
onderdelen maar zijn duidelijk van een infe-
rieure kwaliteit. Dit heeft als gevolg een kor-
tere levensduur en in vele gevallen hogere
reparatie-rekeningen.
1. Schroef (´ 2)
1. Schroef (´ 3)
D_5ja_Periodic.fm Page 31 Saturday, October 16, 1999 10:05 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-32
6
DAU01297

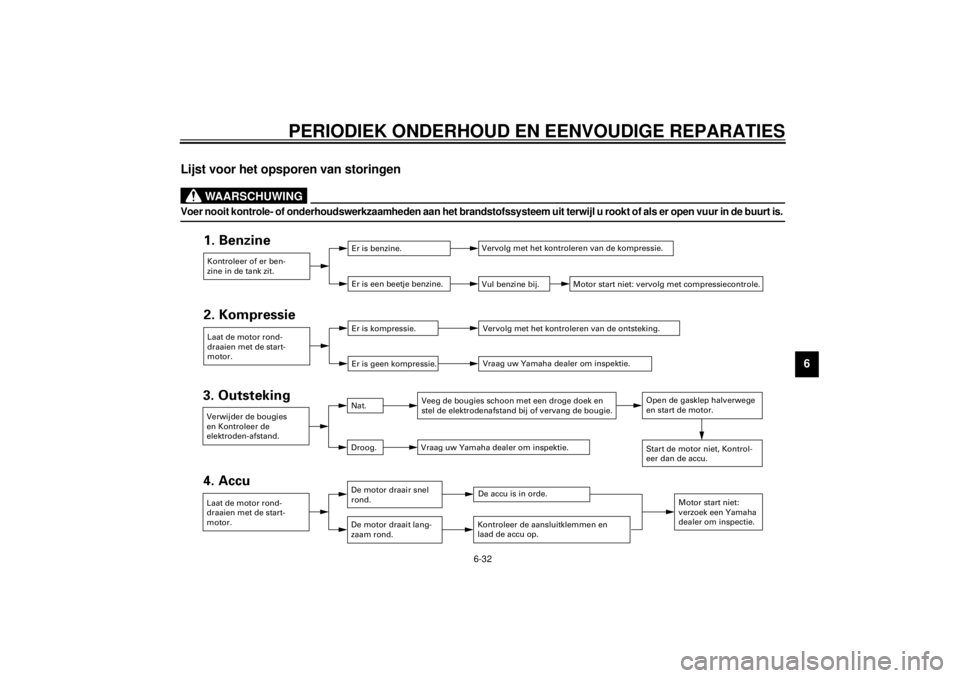

Lijst voor het opsporen van storingen
DW000125
WAARSCHUWING
@ Voer nooit kontrole- of onderhoudswerkzaamheden aan het brandstofssysteem uit terwijl u rookt of als er open vuur in de buurt is. @
2. Kompressie
3. Outsteking
4. Accu1. BenzineKontroleer of er ben-
zine in de tank zit.Er is benzine.
Er is een beetje benzine.Vervolg met het kontroleren van de kompressie.
Vul benzine bij. Motor start niet: vervolg met compressiecontrole.
Laat de motor rond-
draaien met de start-
motor.Er is kompressie.
Er is geen kompressie.Vervolg met het kontroleren van de ontsteking.
Vraag uw Yamaha dealer om inspektie.
Verwijder de bougies
en Kontroleer de
elektroden-afstand.Nat.
Droog.Veeg de bougies schoon met een droge doek en
stel de elektrodenafstand bij of vervang de bougie.
Vraag uw Yamaha dealer om inspektie.Open de gasklep halverwege
en start de motor.
Start de motor niet, Kontrol-
eer dan de accu.
Laat de motor rond-
draaien met de start-
motor.De motor draair snel
rond.
De motor draait lang-
zaam rond.De accu is in orde.
Kontroleer de aansluitklemmen en
laad de accu op.
Motor start niet:
verzoek een Yamaha
dealer om inspectie.
D_5ja_Periodic.fm Page 32 Saturday, October 16, 1999 10:05 AM

D_5ja_Periodic.fm Page 33 Saturday, October 16, 1999 10:05 AM

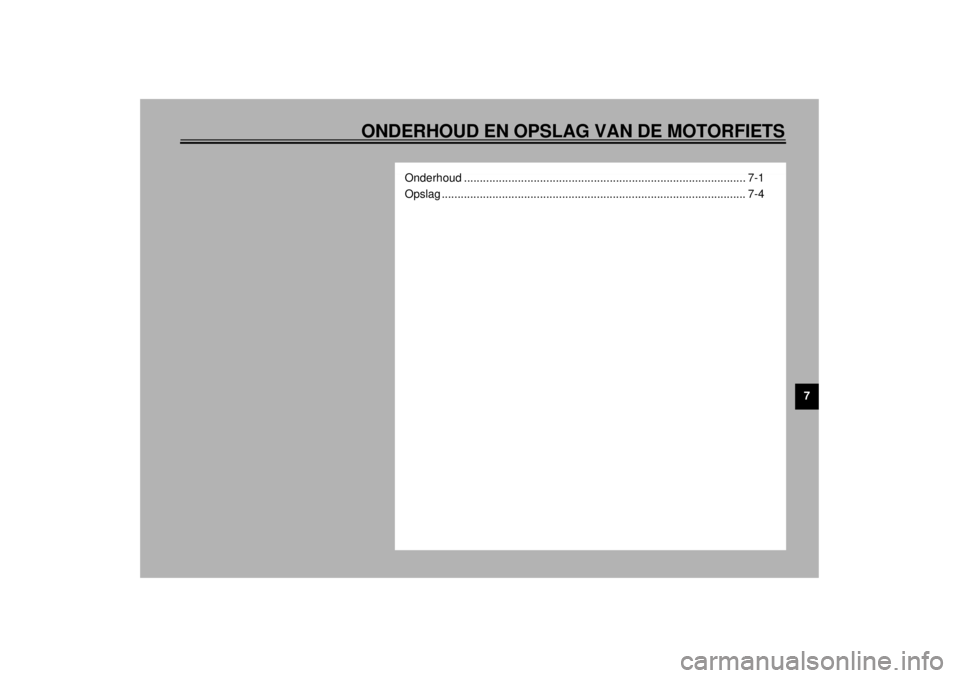

ONDERHOUD EN OPSLAG VAN DE MOTORFIETS
7
Onderhoud ......................................................................................... 7-1
Opslag ................................................................................................ 7-4
D_5ja_CleaningTOC.fm Page 1 Saturday, October 16, 1999 10:06 AM

7-1
7
DAU01820
7-ONDERHOUD EN OPSLAG VAN DE MOTORFIETSOnderhoudDat al het technisch vernuft duidelijk zicht-
baar is, geeft een motorfiets zijn charme,
maar het vormt tegelijk een kwetsbaar punt.
Ook al zijn alle onderdelen van hoge kwali-
teit, absoluut roestvrij zijn ze niet. En waar
een uitlaatpijp met roestplekken bij een
auto niet of nauwelijks opvalt, wordt een
motorfiets er ernstig door ontsierd. Daarom
is regelmatig en zorgvuldig onderhoud van
groot belang voor uw motorfiets, voor de
aanblik zowel als de prestaties en de le-
vensduur ervan. Bovendien staat in de ga-
rantievoorwaarden vermeld dat de
motorfiets goed moet worden onderhou-
den. Om al deze redenen is het aanbevolen
de volgende aanwijzingen voor onderhoud
en opslag stipt op te volgen.Voor het reinigen
1. Breng plastic zakken aan over de uit-
einden van de uitlaatpijpen.
2. Zorg dat alle beschermkappen en
deksels, vooral ook van de elektrische
aansluitingen zoals de bougiedoppen
e.d. stevig vast zitten en goed afslui-
ten.
3. Verwijder aangekoekt vuil, zoals ver-
brande olieresten op het carterhuis,
met een ontvettingsmiddel en een bor-
stel, maar gebruik zulke middelen
nooit op pakkingen en wielassen.
Spoel al het vuil en het reinigingsmid-
del zorgvuldig af met water.Reinigen
Na normaal gebruik
Verwijder het vuil met warm water, een
neutraal schoonmaakmiddel en een scho-
ne zachte spons en spoel de motorfiets af
met volop schoon water. Gebruik een tan-
denborstel of flessenborstel voor de moei-
lijk bereikbare plaatsen. Hardnekkig vuil en
insecten zijn vaak gemakkelijker te verwij-
deren als u voor het reinigen enkele minu-
ten lang een natte doek over de betreffende
delen laat liggen.
D_5ja_Cleaning.fm Page 1 Saturday, October 16, 1999 10:06 AM

ONDERHOUD EN OPSLAG VAN DE MOTORFIETS
7-2
7
DCA00010
LET OP:@ l
Gebruik geen zure of bijtende wiel-
reinigers, vooral op spaakwielen.
Als het nodig mocht zijn een derge-
lijk middel te gebruiken voor erg
hardnekkig vuil, laat het middel dan
vooral niet langer zitten dan strikt
noodzakelijk en spoel het dan gron-
dig af met water. Droog het gerei-
nigde deel af en spuit er een
roestwerend middel op.
l
Reinigen met de verkeerde midde-
len kan schade toebrengen aan het
windscherm, stroomlijnkappen, pa-
nelen en andere plastic onderdelen.
Gebruik voor het reinigen van plas-
tic onderdelen uitsluitend een zach-
te schone doek of spons met water
en mild zeepsop.
l
Gebruik voor het schoonmaken
van plastic nooit schuurmiddelen
of bijtende chemische middelen.
Gebruik ook nooit een doek of
spons die in aanraking is geweest
met bijtende schoonmaakmidde-
len, thinner en dergelijke oplosmid-
delen, benzine (of andere
brandstoffen), roestwerende of -
verwijderingsmiddelen, remvloei-
stof, antivries of elektrolyt.
l
Spuit de motorfiets niet schoon met
een hogedrukstraal of een stoom-
reiniger, want hierbij kan er water
binnendringen en schade toebren-
gen aan de volgende onderdelen:
pakkingen (van de wiellagers,
zwaaiarmlagers, voorvork en rem-
men), elektrische onderdelen (stek-
kers en aansluitbussen, instrumen-
ten, schakelaars en lampen),
ontluchtingsopeningen en -slan-
gen.
l
Voor motorfietsen met een wind-
scherm: Gebruik geen schuur-
spons of krachtige reinigingsmid-
delen, aangezien deze het
windscherm kunnen bekrassen of
vertroebelen. Ook sommige
schoonmaakmiddelen voor plastic
kunnen krassen achterlaten op het
windscherm. Mocht u een speciaal
schoonmaakmiddel willen gebrui-
ken, probeer dit dan eerst uit op
een klein deel waar u normaal niet
doorheen kijkt. Krassen op het
windscherm kunt u na het wassen
verwijderen met een plastic-
poetsmiddel van goede kwaliteit.
@
D_5ja_Cleaning.fm Page 2 Saturday, October 16, 1999 10:06 AM
