2001 Peugeot Partner VP Kezelési útmutató (in Hungarian)

B
A
A hátsó ülések megközelítése*
Emeljük meg az Akart, vagy nyomjuk előre a Bkart, billentsük el a hát-
támlát, majd toljuk előre az ülést.
22I-10A HÁTSÓ ÜLÉSEK MEGKÖZELÍTÉSE
Beállítási helyzetüket megőrző első ülések*
Az első ülések egy olyan szerkezettel vannak ellátva, mely lehetővé teszi az
eredeti helyzet visszaállítását a hátsó ülések megközelítését követően.
Ellenőrizzük eredeti helyzetben az ülés és a háttámla megfelelő rete-
szelődését
* Változattól, vagy országtól függően.

A
A
B
Hátsó ülések*
A művelet megkezdése előtt
Helyezzük el a középső biztonsági
övet a háttámlán kialakított részre
(lásd az ábrát), hogy az öv ne sé-
rülhessen meg.
- Húzzuk ki a fejtámlákat (lásd a ÜLÉSEK. oldalt).
- Oldjuk a háttámla rögzítését az A
gomb megnyomásával.
- Az ülés megfelelő reteszelése esetén a piros jelzőelem nem
látható. Billentsük le teljesen a háttámlát,
hogy az ülőrész kiszabaduljon a
rögzítéseiből. E művelet során a
rögzítőhorgok kiemelkednek (lásd
az ábrát).
Az ülés visszahelyezésekor
ellenőrizzük, hogy a padlólemezen
levő rögzítési pontok nincsenek-e
eltömődve és semmi sem aka-
dályozza az ülés megfelelő elhe-
lyezését.A rakodótér padlólemezén 6 db gyűrűB
található a csomagok rögzítéséhez
(a gépkocsi belső méreteit lásd a
MÉRETEK. oldalon). A használati
körülmények függvényében szereljük
fel a gépkocsit a rakomány rögzítésé-
hez szükséges megfelelő eszközzel
(rács, háló stb).
Megjegyzés
A fejtámlák tárolásához csúsztas-
suk be azok rúdjait a hátsó ülés
összehajtott háttámlája és ülő-
része közé
A biztons ág érdekében mindig
rögz
ítsük le megbízhat óan a ra-
kományt .
* Változattól, vagy országtól függően.
23I-11A HÁTSÓ ÜLÉSEK*

AA
A
B

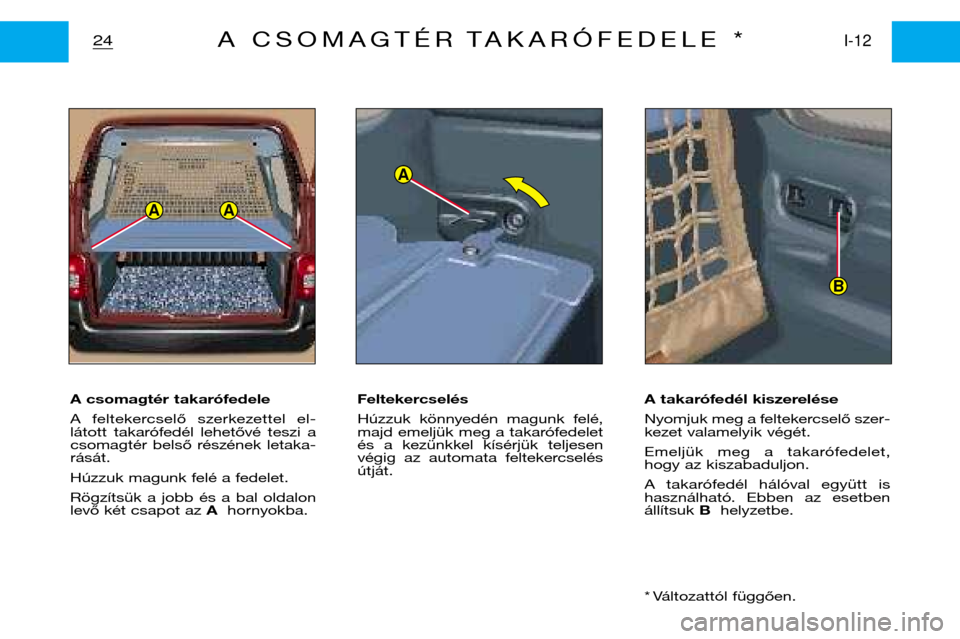

A csomagtér takarófedele
A feltekercselő szerkezettel el-
látott takarófedél lehetővé teszi a
csomagtér belső részének letaka-rását.
Húzzuk magunk felé a fedelet.
Rögzítsük a jobb és a bal oldalon
levő két csapot az Ahornyokba. Feltekercselés
Húzzuk könnyedén magunk felé,
majd emeljük meg a takarófedelet
és a kezünkkel kísérjük teljesen
végig az automata feltekercselésútját.
A takarófedél kiszerelése
Nyomjuk meg a feltekercselő szer-
kezet valamelyik végét.
Emeljük meg a takarófedelet,
hogy az kiszabaduljon.
A takarófedél hálóval együtt is
használható. Ebben az esetbenállítsuk
Bhelyzetbe.
* Változattól függően.
24I-12A CSOMAGTÉR TAKARÓFEDELE *

22
11
1
2
25I-13VÉDŐHÁLÓ*
Nyissuk ki a ruhafogas tartóelemén levő fedelet.
Rögzítsük a háló felső részét az 1-es hornyokba, miután elfordítottuk a rudat negyed fordulattal.
Biztosítsuk a rúd fémes végének megfelelő beilleszkedését a részére kialakított helyre.
Rögzítsük a hevedereket a padlólemezen.
Feszítsük meg a hálót a 2-es hevederek segítségével.
A háló két helyzetben szerelhető fel: kinyitott, vagy összehajtott hátsó ülésnek megfelelően.
* Változattól függően.

* Felszereltségtől, vagy országtól függően.
21I-9ESZKÖZÖK A GYERMEKEKSZÁLLÍTÁSÁHOZ*
* “ISOFIX” gyermekülések rögzítése :
A jobb hátsó ülőrészen elhelyezett ISOFIX rögzítések lehetővé teszik egy, az UTAC által,
a márkakereskedésekben forgalmazott gépjárművek számára jóváhagyott, sajátos gyer-
mekülés felszerelését.
A gyermekülésbe beépített reteszelőelemek összekapcsolódnak az isofix rögzítésekkel és
egy biztonságos és gyors szerelést tesznek lehetővé. A biztonsági övek egyidejű haszná-
lata kötelező a "menetiránnyal szemben" elhelyezett gyermekülés esetén.
Az “ISOFIX” ülések hátul tör ténő felszerelésére vonatkozó előírás
A gépjármű jobb első ülését helyezzük TELJESEN HÁTRATOLT HELYZETBE, FÜGÔLEGES
HÁTTÁMLÁVAL.

A kormánykerék magasságban állítható.
A gépkocsi álló helyzetében először a vezetőülést állítsuk be a legked-
vezőbb helyzetbe.
Oldjuk a kormányoszlop rögzítését a kar előretolásával.
19I-7A KORMÁNYKERÉK BEÁLLÍTÁSA
Állítsuk be a kormánykerék magasságát, majd rögzítsük a kormányoszlopot
a kar magunk felé húzásával.
Ügyeljünk arra, hogy megfelelően áttekinthessük a kijelzőegység műszereit
és visszajelző lámpáit.
FONTOS
Biztonsági okokból ezeket a beállításokat csak álló gépkocsinál végezzük.

25
12 3 4 5 67891
0 11 1 213
24 23 22 21 20 19 14
18 17 16 15

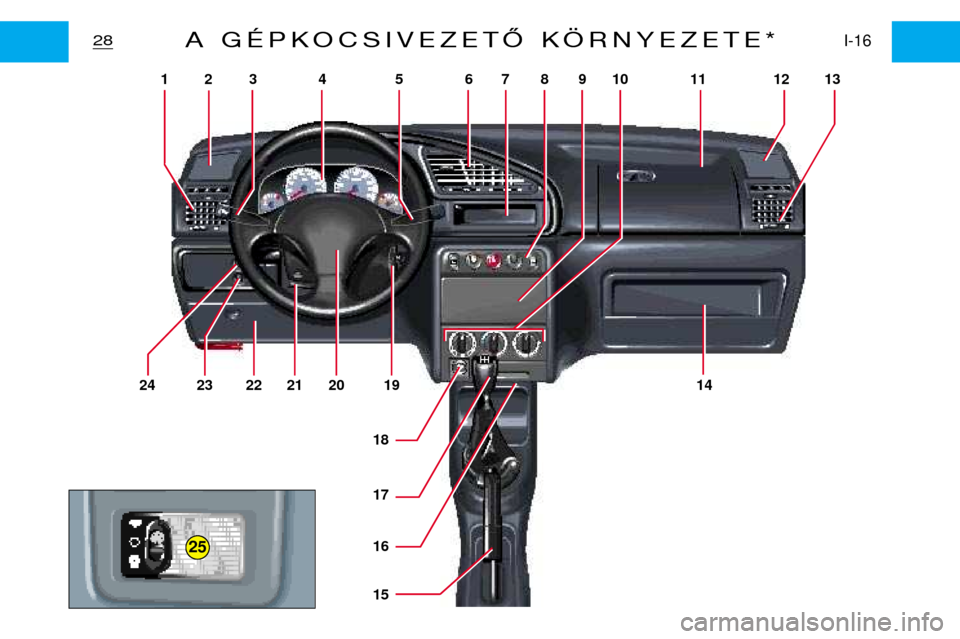

28I-16A GÉPKOCSIVEZETŐ KÖRNYEZETE*

1Bal oldali levegőbefúvó nyílás.
2 Bal oldali hangszóró.
3 Kapcsolókar:
•Kürt,
• Világítás,
• Irányjelzők,
• Hátsó ködlámpa.
4 Kombinált kijelzőegység.
5 Kapcsolókar :
• Első ablaktörlő,
• Hátsó ablaktörlő,
• Ablakmosó.
6 Középső levegőbefúvó nyílás.
7 Autórádió/CB/rádiótelefon részére
kialakított hely.
8 Kapcsolók: ¥Elektromos ablakemelők,
¥ Hátsó ablak, külső
visszapillantó tükrök fűtése,
¥ Légkondicionáló berendezés,
¥ Elakadásjelző,
¥ Ülések fűtése.
9 Autórádió helye, vagy tárolórekesz.
10 Fűtéskapcsoló.
11 Felső kesztyűtartó,
vagy utasoldali légzsák. 12
Jobb oldali hangszóró.
13 Jobb oldali levegőbefúvó nyílás.
14 Alsó kesztyűtartó.
15 Kézifék.
16 Hamutartó.
17 Sebességváltó kar.
18 Szivargyújtó.
19 Gyújtáskapcsoló.
20 Vezetőoldali légzsák.
21 Kormánykerék beállítókarja.
22 Biztosítékdoboz fedele.
23 Kapcsolók: ¥Utasoldali elektromos
visszapillantó tükör,
¥ Fényszórómagasság-állítás.
24 Kulcsos kapcsoló: ¥Utasoldali légzsák aktiválása/semlegesítése.
25 Mennyezetlámpa.
* Változattól függően.
29I-16A GÉPKOCSIVEZETŐ KÖRNYEZETE*
