1
2
3
4
B
A
Hátsó lámpák* védőrácsa
Csavarozza ki az Aszárnyas
anyát, és távolítsa el a
védőrácsot. Hátsó lámpák
Jelöljük meg a hibás lámpát.
Lámpák : 1
Ködlámpa
2 Irányjelző
3 Tolatólámpa
4 Féklámpa - Helyzetjelző Nyissuk ki 180°-ra a lámpának
megfelelő oldalon levő hátsó
ajtószárnyat
(lásd a NYITÁSI ÉS
ZÁRÁSI MÓDOKoldalt).
Csavarjuk ki a Bszárnyas anyát.
Toljuk el kissé a lámpatestet a
gépkocsi belső része felé, hogy a
két oldalsó tartóláb kiakadjon.
Emeljük ki a lámpatestet és kös-
sük ki a csatlakozóját.
108 VI-4AZ IZZÓK CSERÉJE
* Változattól függően.

Akasszuk ki az izzófoglalatot a
nyilak irányába. Cseréljük ki a
hibás izzót.
A visszaszereléskor megfelelően
illesszük vissza a vezetékátvezetést
és tartsuk be a hátsó ajtók becsu-
kási sorrendjét (lásd a
NYITÁSI ÉS
ZÁRÁSI MÓDOKoldalt).
Oldalsó irányjelzők
Toljuk előre az egységet, hogy az
kiakadjon, majd húzzuk magunk
felé.
Fordítsuk el negyed fordulattal az
izzófoglalatot.
109
VI-4AZ IZZÓK CSERÉJE

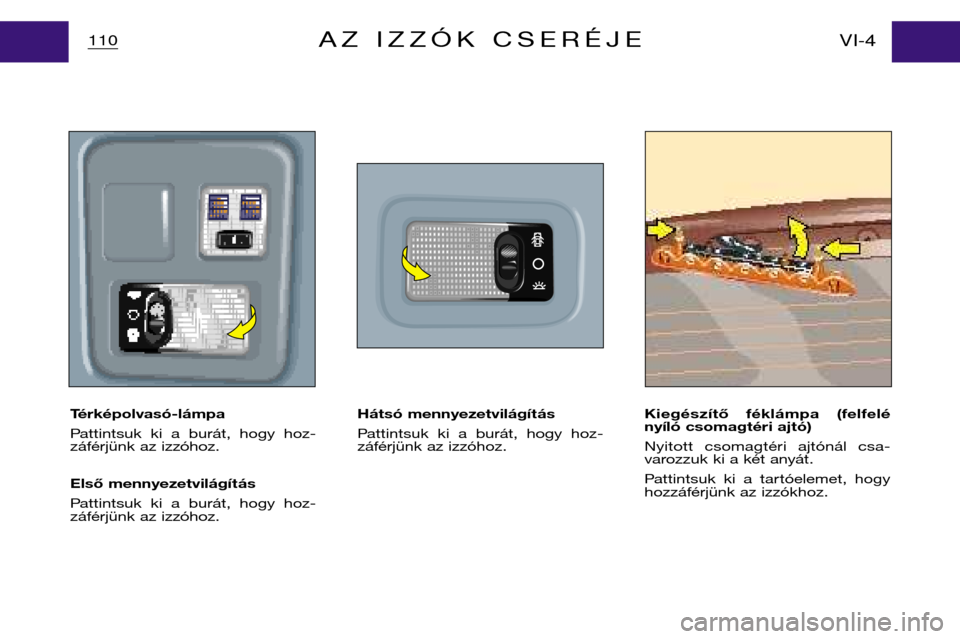

Térképolvasó-lámpa
Pattintsuk ki a burát, hogy hoz-
záférjünk az izzóhoz.
Első mennyezetvilágítás
Pattintsuk ki a burát, hogy hoz-
záférjünk az izzóhoz.Hátsó mennyezetvilágítás
Pattintsuk ki a burát, hogy hoz-
záférjünk az izzóhoz.
Kiegészítő féklámpa (felfelé
nyíló csomagtéri ajtó)
Nyitott csomagtéri ajtónál csa-
varozzuk ki a két anyát.
Pattintsuk ki a tartóelemet, hogy
hozzáférjünk az izzókhoz.
110
VI-4AZ IZZÓK CSERÉJE

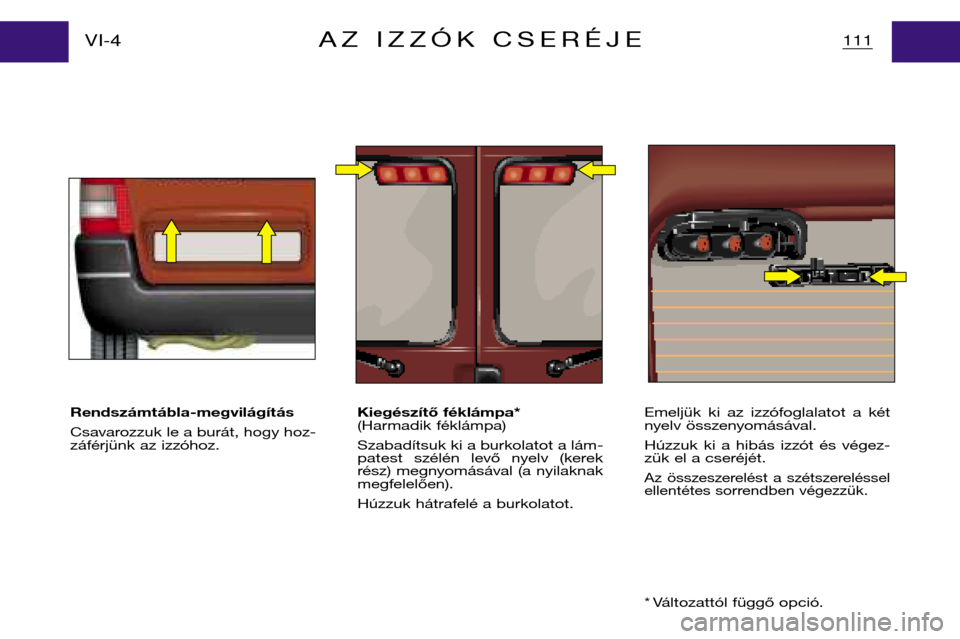

Rendszámtábla-megvilágítás
Csavarozzuk le a burát, hogy hoz-
záférjünk az izzóhoz.Kiegészítő féklámpa*
(Harmadik féklámpa)
Szabadítsuk ki a burkolatot a lám-
patest szélén levő nyelv (kerek
rész) megnyomásával (a nyilaknak
megfelelően).
Húzzuk hátrafelé a burkolatot.Emeljük ki az izzófoglalatot a két
nyelv összenyomásával.
Húzzuk ki a hibás izzót és végez-
zük el a cseréjét.
Az összeszerelést a szétszereléssel
ellentétes sorrendben végezzük.
* Változattól függő opció.
111
VI-4AZ IZZÓK CSERÉJE

Térképolvasó-lámpa
Pattintsuk ki a burát, hogy hoz-
záférjünk az izzóhoz.
Első mennyezetvilágítás
Pattintsuk ki a burát, hogy hoz-
záférjünk az izzóhoz.Hátsó mennyezetvilágítás
Pattintsuk ki a burát, hogy hoz-
záférjünk az izzóhoz.
Kiegészítő féklámpa (felfelé
nyíló csomagtéri ajtó)
Nyitott csomagtéri ajtónál csa-
varozzuk ki a két anyát.
Pattintsuk ki a tartóelemet, hogy
hozzáférjünk az izzókhoz.
110
VI-4AZ IZZÓK CSERÉJE

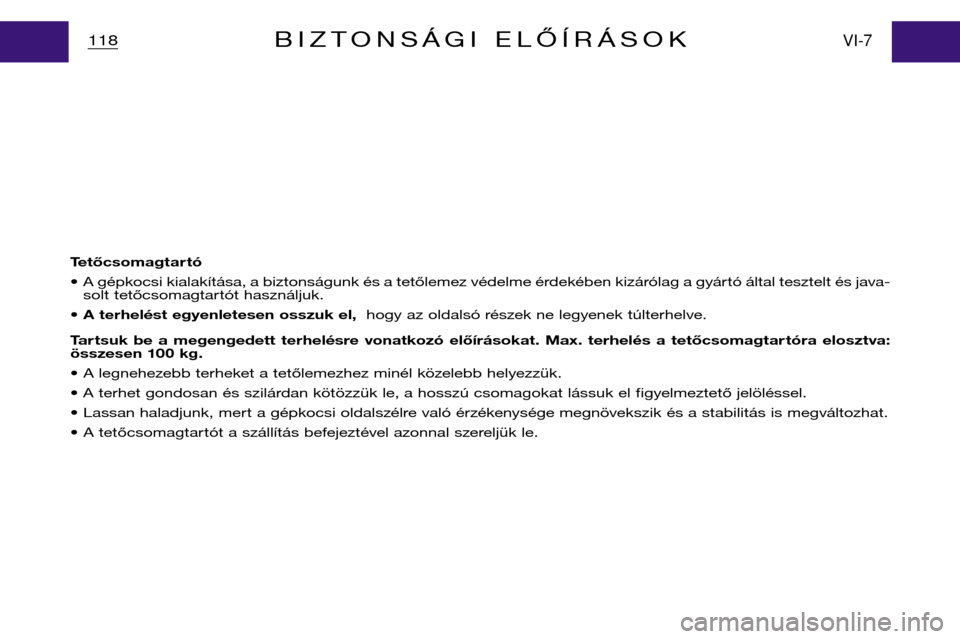

Tetőcsomagtar tó • A gépkocsi kialakítása, a biztonságunk és a tetőlemez védelme érdekében kizárólag a gyártó által tesztelt és java-
solt tetőcsomagtartót használjuk.
• A terhelést egyenletesen osszuk el, hogy az oldalsó részek ne legyenek túlterhelve.
Tar tsuk be a megengedett terhelésre vonatkozó előírásokat. Max. terhelés a tetőcsomagtar tóra elosztva:
összesen 100 kg.
• A legnehezebb terheket a tetőlemezhez minél közelebb helyezzük.
• A terhet gondosan és szilárdan kötözzük le, a hosszú csomagokat lássuk el figyelmeztető jelöléssel.
• Lassan haladjunk, mert a gépkocsi oldalszélre való érzékenysége megnövekszik és a stabilitás is megváltozhat.
• A tetőcsomagtartót a szállítás befejeztével azonnal szereljük le.
118VI-7BIZTONSÁGI ELŐÍRÁSOK

11
2
1
Szerszámok
A kerékcseréhez szükséges szerszámok a csomagtérben, a jobb hátsó
kerék feletti rekeszben helyezkednek el.
Hozzáférésükhöz fordítsuk el negyed fordulattal az 1-es csavarokat.
Megjegyzés : az ék a pótkerékben van elhelyezve.
112
VI-5KERÉKCSERE
A szerszámokat az alábbi sorrendben vegyük ki: 1 Autóemelő
2Kerékkulcs
A visszahelyezés fordított sorrendben történik.
Az autóemelő speciálisan a gépkocsihoz készült,
ne használjuk más célokra!

A
3
113
Vi-5KERÉKCSERE
Hozzáférés a pótkerékhez
A pótkerék egy tartókosárban van elhelyezve a hátsó padlólemez alatt.
A pótkerék tartókosarának Arögzítőcsavarja belül helyezkedik el a
zárszerkezet közelében.
Emeljük fel a padlószőnyeget.
Lazítsuk meg az anyát a 3-as kerékkulcs végével.
Emeljük fel a tartókosarat, hogy a tartóhorog kiszabaduljon, majd
engedjük le.
Ügyeljünk arra, hogy a kerék tömege miatt az ujjunk, vagy a lábunk
ne szoruljon be.
Tanács
A defektes kereket a lehető leghamarabb javíttassuk meg és
szereljük vissza.
