2001 Peugeot 306 C Инструкция по эксплуатации (in Russian)

90
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306
Постоянное загорание любого сигнализатора
неисправности свидетельствует о нарушении
нормальной работы соответствующей
системы. В этом случае следует обязательно
обратиться на сервисную станцию ПЕЖО.
Центральный сигнализатор
неисправности (STOP)
(Связан с сигнализатором падения
давления масла в двигателе).
При загорании сигнализаторанемедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор падения
давления масла в
двигателе
Связан с центральным сигна-лизатором неисправности (STOP).При включении сигнализатора немедленно остановитесь.
Сигнализатор горит:
- при недостаточном давлении
масла в двигателе;
-
при отсутствии моторного масла в
системе смазки двигателя.
При необходимости долейте масло
в двигатель.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор разряда
аккумуляторной батареи
Сигнализатор горит:
- при отказе электрической
цепи заряда батареи;
- при ослаблении крепления клемм проводов батареи или стартера;
- при обрыве или ослаблении натяжения ремня привода генератора;
- при отказе генератора.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор падения
уровня охлаждающей
жидкости *
При загорании сигнализаторанемедленно остановитесь.
Прежде чем доливать охлаждающую
жидкость, дождитесь остывания
двигателя.
В системе охлаждения при горячем
двигателе существует избыточное
давление.
При доливе жидкости поверните крышку
расширительного бачка до первого
щелчка, чтобы сбросить избыточное
давление в системе.
Проконсультируйтесь на сервисной
станции ПЕЖО. *
В зависимости от варианта исполнения
или комплектации автомобиля. Сигнализатор автоматическойбортовой системы
диагностики двигателя *
Сигнализатор загорается при
каждом включении зажигания.
Загорание сигнализатора при движении
автомобиля свидетельствует о нарушении
работоспособности систем зажигания,
впрыска топлива или системы снижения
токсичности отработавших газов.
Если автомобиль оборудован
каталитическим нейтрализатором,
возможно его повреждение.
Срочно проконсультируйтесь на
сервисной станции ПЕЖО.
Сигнализатор
минимального уровнятоплива в баке
Сигнализатор
включается, если в
баке осталось менее 6 литровтоплива.
(Заправочная емкость топливного
бака составляет около 50 литров).
К
ОНТРОЛЬНЫЕ ПРИБОРЫ
Индикатор включения стояночного
тормоза, сигнализатор падения
уровня тормозной жидкости и
неисправности электронногораспределителя тормозных сил.
Сигнализатор горит:
- при включенном или не полностью
выключенном стояночном тормозе;
- при падении уровня тормозной жидкости в бачке ниже допустимого предела
(сигнализатор остается во включенном
состоянии и после полного выключения
стояночного тормоза);
- загораясь одновременно с сигнализатором неисправности АБС, он
указывает на неисправность тормознойсистемы.
При включении сигнализаторанемедленно остановитесь.
Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.

A
B91
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306
Сигнализатор неисправности
антиблокировочнойтормозной системы (АБС)
Сигнализатор загорается
на 3 секунды при каждом
включении зажигания.
Загорание сигнализатора при
скорости движения выше 12 км/ч
свидетельствует о нарушении
работоспособности АБС.
При этом полностью сохраняется
возможность торможения автомобиля в
обычном режиме с использованием
усилителя тормозов.
Проконсультируйтесь с дилером
или на сервисной станции ПЕЖО.
Передние подушки
безопасности и отключение
подушки переднегопассажира
Принцип работы: см.
раздел "ПОДУШКИ
БЕЗОПАСНОСТИ"
.
Боковые
подушкибезопасности
Принцип работы: см.
раздел "ПОДУШКИ
БЕЗОПАСНОСТИ"
.
*В зависимости от варианта исполнения
или комплектации автомобиля.
Указатель уровня масла в
двигателе *
При включении зажигания прибор
показывает уровень масла в
двигателе.
Прибор будет давать точные
показания при условии, что
автомобиль стоит на
горизонтальной площадке, и с
момента остановки двигателяпрошло не менее десяти минут:
- положение стрелки в зоне С
соответствует нормальному уровню масла;
- если стрелка находится в зоне D, проверьте уровень масла с
помощью масляного щупа и при
необходимости доведите его донормы.
При доливе масла запрещается
превышать максимальную отметку
уровня масла на щупе.
Указатель уровня масла гаснет
примерно через пятнадцать секунд
после запуска двигателя.
Сигнализатор предельного
износа колодок переднихтормозов*
Если сигнализатор горит, для
обеспечения безопасности при первой же
возможности замените тормозные
колодки.
Проконсультируйтесь с дилером
или на сервисной станции ПЕЖО. Указатель температуры
охлаждающей жидкости -
положение стрелки в зоне
Ашкалы
соответствует нормальной
температуре двигателя;
- положение стрелки в зоне Bшкалы
сигнализирует об опасном повышении
температуры.
При этом загорается центральный
сигнализатор неисправности (STOP).
При загорании сигнализаторанемедленно остановитесь.
Проконсультируйтесь на
сервисной станции ПЕЖО.

A
B91
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306
Сигнализатор неисправности
антиблокировочнойтормозной системы (АБС)
Сигнализатор загорается
на 3 секунды при каждом
включении зажигания.
Загорание сигнализатора при
скорости движения выше 12 км/ч
свидетельствует о нарушении
работоспособности АБС.
При этом полностью сохраняется
возможность торможения автомобиля в
обычном режиме с использованием
усилителя тормозов.
Проконсультируйтесь с дилером
или на сервисной станции ПЕЖО.
Передние подушки
безопасности и отключение
подушки переднегопассажира
Принцип работы: см.
раздел "ПОДУШКИ
БЕЗОПАСНОСТИ"
.
Боковые
подушкибезопасности
Принцип работы: см.
раздел "ПОДУШКИ
БЕЗОПАСНОСТИ"
.
*В зависимости от варианта исполнения
или комплектации автомобиля.
Указатель уровня масла в
двигателе *
При включении зажигания прибор
показывает уровень масла в
двигателе.
Прибор будет давать точные
показания при условии, что
автомобиль стоит на
горизонтальной площадке, и с
момента остановки двигателяпрошло не менее десяти минут:
- положение стрелки в зоне С
соответствует нормальному уровню масла;
- если стрелка находится в зоне D, проверьте уровень масла с
помощью масляного щупа и при
необходимости доведите его донормы.
При доливе масла запрещается
превышать максимальную отметку
уровня масла на щупе.
Указатель уровня масла гаснет
примерно через пятнадцать секунд
после запуска двигателя.
Сигнализатор предельного
износа колодок переднихтормозов*
Если сигнализатор горит, для
обеспечения безопасности при первой же
возможности замените тормозные
колодки.
Проконсультируйтесь с дилером
или на сервисной станции ПЕЖО. Указатель температуры
охлаждающей жидкости -
положение стрелки в зоне
Ашкалы
соответствует нормальной
температуре двигателя;
- положение стрелки в зоне Bшкалы
сигнализирует об опасном повышении
температуры.
При этом загорается центральный
сигнализатор неисправности (STOP).
При загорании сигнализаторанемедленно остановитесь.
Проконсультируйтесь на
сервисной станции ПЕЖО.

1
2
96
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306
Регулировка рулевого
колеса по высоте
Нажмите на рычаг для
освобождения фиксатора рулевой
колонки.
Отрегулируйте рулевое колесо
по высоте и зафиксируйте
требуемое положение, потянув за
рычаг.1 - Регулятор яркости
подсветки
приборной доски *
Вращайте регулятор,
чтобы выбрать желаемую яркость
подсветки приборной доски.
Подсветка приборной доски
включается только при включенном
габаритном освещении.
2 - Регулировка вертикальногонаправления
световых пучков
фар *
В зависимости от нагрузки
автомобиля рекомендуется
отрегулировать направление
световых пучков фар.
Положения регулятора: 0 - 1 или 2 человека на передних
сиденьях.
- - 3 человека
1 - 4 человекa.
2 - 4 человекa и максимально
разрешенный груз.
3 - Водитель и максимально
разрешенный груз.
Регулятор фар работает, если
выключатель наружного освещения
находится в положении включения
ближнего или дальнего света.
Начальное положение регулятора - 0.
* В зависимости от варианта
исполнения или комплектации автомобиля.

1
4
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306
46
Из салона автомобиля -Поверните ключ в замке
зажигания в положение M.
(при этом двигатель не
работает, и горит
сигнализатор падениядавления масла).
- Освободите крышу из замков с помощью двух боковых
ручек 1.
- Приподнимите переднюю часть крыши примерно на 25 cм. - Нажмите на кнопку
выключателя 4, распо-
ложенного на центральной
консоли, и удерживайте ее
нажатой до тех пор, пока
крыша не будет полностью
сложена в свое отделение, и
крышка этого отделения незакроется.

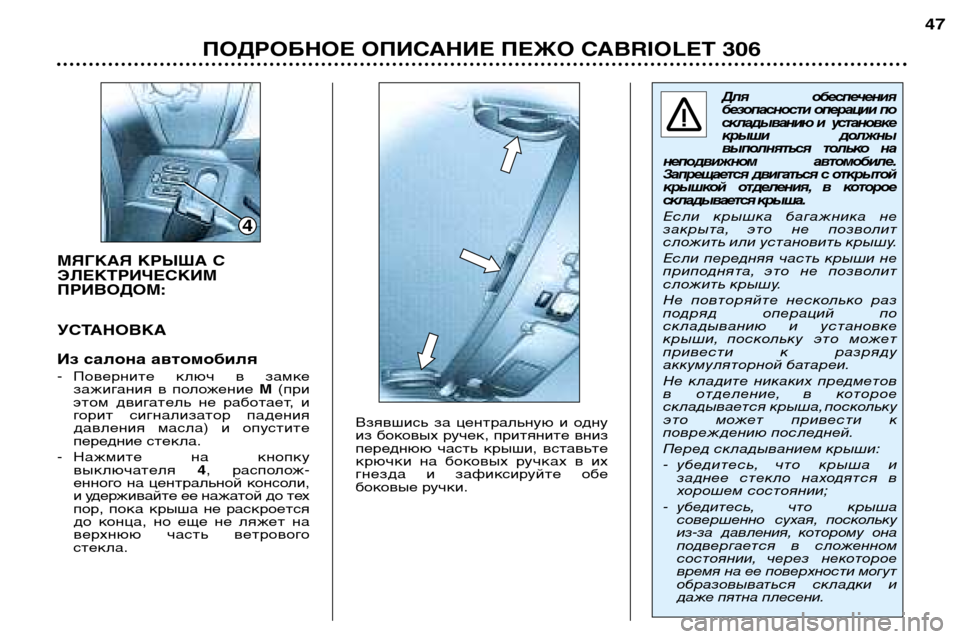

МЯГКАЯ КРЫША С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ: СКЛАДЫВАНИЕ

МЯГКАЯ КРЫША С ЭЛЕКТРИЧЕСКИМПРИВОДОМ:
УCTAHOBКA
Из салона автомобиля
- Поверните ключ в замкезажигания в положение M(при
этом двигатель не работает, и
горит сигнализатор падения
давления масла) и опустите
передние стекла.
- Нажмите на кнопку выключателя 4, располож-
енного на центральной консоли,
и удерживайте ее нажатой до тех
пор, пока крыша не раскроется
до конца, но еще не ляжет на
верхнюю часть ветровогостекла.
4
Взявшись за центральную и одну
из боковых ручек, притяните вниз
переднюю часть крыши, вставьте
крючки на боковых ручках в их
гнезда и зафиксируйте обе
боковые ручки. Для обеспечения
безопасности операции по
складыванию и уcтaнoвкe
крыши должны
выполняться только на
неподвижном автомобиле.
Запрещается двигаться с открытой
крышкой отделения, в которое
складывается крыша.
Если крышка багажника не
закрыта, это не позволит
сложить или уcтaнoвить крышу.
Если передняя часть крыши не
приподнята, это не позволит
сложить крышу.
Не повторяйте несколько раз
подряд операций по
складыванию и уcтaнoвкe
крыши, поскольку это может
привести к разряду
аккумуляторной батареи.
Не кладите никаких предметов
в отделение, в которое
складывается крыша, поскольку
это может привести к
повреждению последней.
Перед складыванием крыши:
- убедитесь, что крыша и заднее стекло находятся в
хорошем состоянии;
- убедитесь, что крыша совершенно сухая, поскольку
из-за давления, которому она
подвергается в сложенном
состоянии, через некоторое
время на ее поверхности могут
образовываться складки и
даже пятна плесени.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306 47

Взявшись за боковую ручку1,
приподнимите крышу и раскройте ее до конца.
A
B
1
-Приподнимите заднюю часть крыши.
-Закройте крышку отделения, в которое
складывается крыша, для чего
необходимо с помощью колесногоключа Bповернуть на четверть
оборота рычаг в сторону закрывания.
-Опустите заднюю часть крыши на
крышку отделения, в которое онаскладывается.
- Из салона автомобиля, взявшись за центральную и одну из боковых
ручек, притяните вниз переднюю
часть крыши, вставьте крючки
боковых ручек в их гнезда и
зафиксируйте обе боковые ручки.
Если электрический привод не
работает, обратитесь насервисную станцию ПЕЖО.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306
48
МЯГКАЯ КРЫША С
ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ:
УCTAHOBКA ВРУЧНУЮ
Откройте багажник, потянув за кнопку А.
С помощью колесного ключа В
поверните на четверть оборота в
сторону открывания рычаг, чтобы
освободить крышку отделения, в
которое складывается крыша, и
поднимите крышку отделения. В случае выхода из строя
электрического привода крыши,
когда она находится в сложенном
состоянии, ее можно раскрыть вручную.

ЖЕСТКАЯ СЪЕМНАЯ КРЫША (ХАРДТОП)
С помощью жесткой съемной крыши* Вы можете изменить внешний облик своего автомобиля, улучшить сохранность мягкой крыши и повысить комфорт при эксплуатации автомобиля в зимних условиях.
Жесткая съемная крыша устанавливается на некоторых модификациях автомобиля в заводских условиях, но ее также можно купить и в магазинах запасных частей.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО CABRIOLET 306 49
* В зависимости от варианта исполнения или комплектации автомобиля.
