2001 Peugeot 306 C Инструкция по эксплуатации (in Russian)

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 30635
Замена электрического
предохранителя
Блоки с электрическими
предохранителями находятся в
салоне под приборной панелью и в
моторном отсеке.
Блок, расположенный в салоне
Чтобы открыть его, с помощью
монетки поверните на четверть
оборота винт, расположенный в
крышке блока.Замена предохранителей
Перед заменой сгоревшего предохранителя необходимо выяснить и
устранить причину неисправности. Номера предохранителей нанесены на
панели блока предохранителей.
Для демонтажа предохранителей используйте специальный пинцет
А,
который закреплен на панели блока предохранителей.
Всегда заменяйте сгоревший электрический предохранитель на
предохранитель того же номинала.
Исправный Сгоревший Пинцет А

Блок электрических предохранителей, расположенный под приборной панелью
Блок с 28 электрическими предохранителями
Номер НоминальныйЗащищаемая цепь*предохранителяток*, А
1 — Не используется 27,5
Компьютер автоматической коробки передач (АКП) или зуммер превышения скорости
3 5 Kомпьютер АБС
4 5 Приборная доска, централь защиты салона, электронный блок регулирования
температуры охлаждающей жидкости, подсветка селектора АКП, реле АКП,
выключатель для отключения подушки безопасности переднего пассажира
5 25 Выключатель фонарей заднего хода, реле АКП, выключатель стоп-сигналов, реле дневного света, реле вентиляторов системы охлаждения двигателя, управление
прессостатом, реле компрессора
6 5 Приборная доска, централь защиты салона, сигнализатор аварийного состояния, освещение багажника, задний плафон, радиоантенна
7 30 Электрообогреватель заднего стекла и наружных зеркал заднего вида
8 20 Центральный блок защиты салона, автомагнитола.
9 20 Компьютер системы впрыска, блок управления температурой охлаждающей жидкости
10 20 Аварийная сигнализация, плафон 11 10 Подсветка приборной доски, зуммер забытого включенного освещения, часы, регулятор яркости подсветки приборной доски
12 10 Задний противотуманный фонарь
13 30 Реле электрического привода складной крыши
14 30 Реле заднего стеклоподъемника и электрообогревателей сидений
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 306
36
* В зависимости от варианта исполнения или комплектации автомобиля.

Номер НоминальныйЗащищаемая цепь*предохранителяток*, А
15 20 Электрическая розетка буксировочного устройства
16 30 Реле передних электрических стеклоподъемников
17 20 Выключатель звукового сигнала
18 10 Передние противотуманные фары
19 10 Задний правый фонарь
20 30 Электродвигатель системы вентиляции
21 10 Задний левый фонарь, освещение номерного знака, передние габаритные фонари
22 10 Реле электродвигателя системы вентиляции, выключатель электрообогревателя заднего стекла и наружных зеркал заднего вида
23 20 Прикуриватель
24 10 Автомагнитола25 10Электрический привод мягкой крыши, климатическая установка и выключатель
26 30 Выключатель стеклоочистителя ветрового стекла и насоса стеклоомывателя,
электродвигатель стеклоочистителя ветрового стекла, таймер стеклоочистителя
27 15 Лампа освещения перчаточного ящика, индикаторы указателей поворота,
выключатель электрической регулировки положения наружных зеркал, плафон
местного освещения, туалетное зеркало, датчик температуры воздуха в салоне
28 15 Приборная доска, часы, реле электрических стеклоподъемников и
электрообогревателей сидений 37
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 306
* В зависимости от варианта исполнения или комплектации автомобиля.
Блок электрических предохранителей, расположенный под приборной панелью

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 306
40
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Для заряда аккумуляторной батареи с помощью зарядного устройства:
- отсоедините клеммы проводов от выводов батареи, начиная сотрицательного провода (-);
- зарядите аккумуляторную батарею, следуя инструкциям производителя зарядного устройства;
- присоедините клеммы проводов к выводам батареи, начиная с положительного провода (+);
- проверьте, чтобы клеммы проводов и выводы батареи были чистыми. В случае их сульфатации (белый или зеленоватый налет) отсоедините
провода от батареи и очистите клеммы проводов и выводы батареи.
Для запуска двигателя от дополнительной аккумуляторной батареи
выполните следующие действия:
- присоедините красный соединительный провод к выводам (+) обеих батарей;
- присоедините один конец черного или зеленого соединительного провода к выводу (–) дополнительной батареи;
- присоедините другой конец черного или зеленого соединительного провода к массивной детали автомобиля, расположенной как можно дальше от
его батареи.
Включите стартер и запустите двигатель.
Дождитесь устойчивой работы двигателя на холостом ходу и снимите

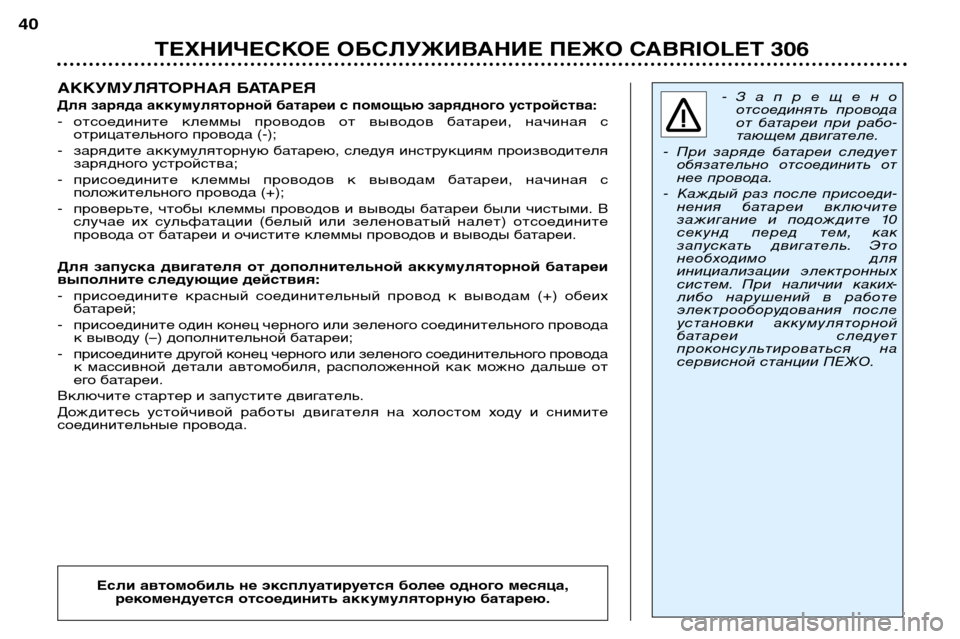

соединительные провода. -З
апрещено
отсоединять провода
от батареи при рабо-
тающем двигателе.
- При заряде батареи следует обязательно отсоединить от
нее провода.
- Каждый раз после присоеди- нения батареи включите
зажигание и подождите 10
секунд перед тем, как
запускать двигатель. Это
необходимо для
инициализации электронных
систем. При наличии каких-
либо нарушений в работе
электрооборудования после
установки аккумуляторной
батареи следует
проконсультироваться на
сервисной станции ПЕЖО.
Если автомобиль не эксплуатируется более одного месяца, рекомендуется отсоединить аккумуляторную батарею.

УСТАНОВКА
АВТОМАГНИТОЛЫ
На Вашем автомобиле
смонтировано оборудование для
установки радиосистемы:
- антенна на крыше;
- коаксиальный кабель дляподключения антенны;
- система подавления радиопомех;
- провода для подключения передних громкоговорителей;
- провода для подключения задних громкоговорителей*;

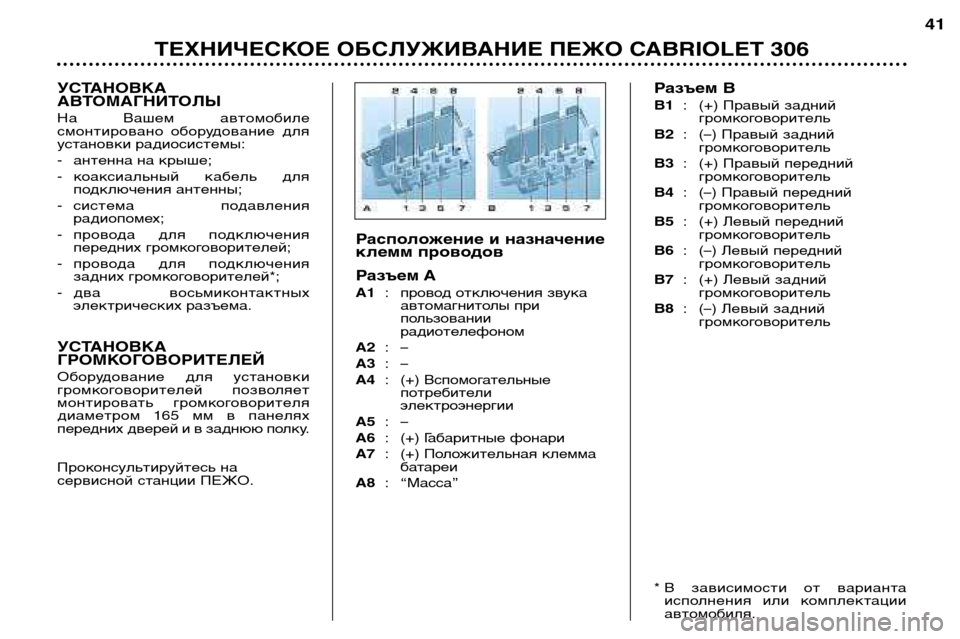

- два восьмиконтактных электрических разъема. Расположение и назначение
клемм проводов
Разъем A A1
: провод отключения звука
автомагнитолы при
пользовании
радиотелефоном
А2 :–
А3 :–
А4 : (+) Вспомогательные
потребителиэлектроэнергии
А5 :–
А6 : (+) Г абаритные фонари
А7 : (+) Положительная клемма
батареи
А8 : “Масса” Разъем B B1
: (+) Правый задний
громкоговоритель
B2 : (–) Правый задний
громкоговоритель
B3 : (+) Правый передний
громкоговоритель
B4 : (–) Правый передний
громкоговоритель
B5 : (+) Левый передний
громкоговоритель
B6 : (–) Левый передний
громкоговоритель
B7 : (+) Левый задний
громкоговоритель
B8 : (–) Левый задний
громкоговоритель
* В зависимости от варианта исполнения или комплектации автомобиля.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 306 41
Проконсультируйтесь на
сервисной станции ПЕЖО.
УСТАНОВКА
ГРОМКОГОВОРИТЕЛЕЙ
Оборудование для установки
громкоговорителей позволяет
монтировать громкоговорителя
диаметром 165 мм в панелях
передних дверей и в заднюю полку.

БYKCИPOBKA BAШEГO ABTOMOБИЛЯ
Буксировка автомобиля с опорой на все колеса
Обязательно используйте буксирную штангу.

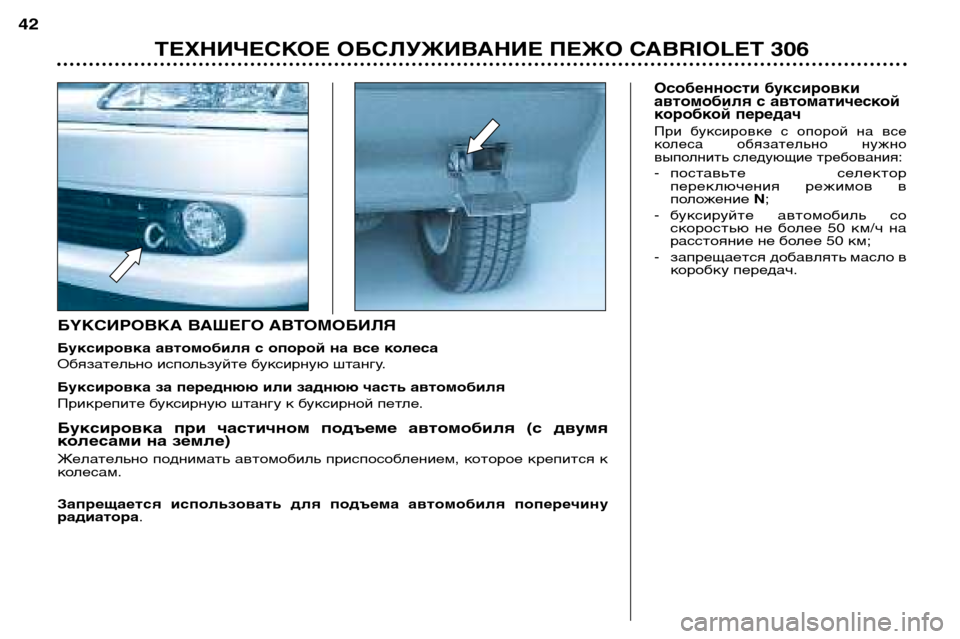

Буксировка за переднюю или заднюю часть автомобиля
Прикрепите буксирную штангу к буксирной петле.
Буксировка при частичном подъеме автомобиля (с двумя
колесами на земле)
Желательно поднимать автомобиль приспособлением, которое крепится к
колесам.
Запрещается использовать для подъема автомобиля поперечину радиатора.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 306
42
Особенности буксировки
автомобиля с автоматической
коробкой передач
При буксировке с опорой на все
колеса обязательно нужно
выполнить следующие требования:
- поставьте селектор
переключения режимов в
положение N;
- буксируйте автомобиль со скоростью не более 50 км/ч на
расстояние не более 50 км;
- запрещается добавлять масло в коробку передач.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 30643
Рекомендации по вождению
Размещение груза: размещайте
груз внутри прицепа так, чтобы
наиболее тяжелые предметы
располагались как можно ближе к
оси, и чтобы нагрузка на
буксировочное устройство была
близка к максимально
разрешенной, но ни в коем случае
не превышала ее.
Охлаждение двигателя.
При
буксировке прицепа увеличивается
температура охлаждающей
жидкости. Вентилятор системы
охлаждения двигателя приводится
электродвигателем, поэтому его
охлаждающая способность не
зависит от режима работы
двигателя. В связи с этим для
снижения температуры двигателя
используйте повышенные
передачи и снижайте скоростьавтомобиля.
Максимальный вес прицепа,
который можно буксировать на
затяжном подъеме, зависит от
крутизны подъема и температуры
атмосферного воздуха.
В любом случае, внимательно
следите за температурой
охлаждающей жидкости.
В случае загорания сигнализатора
перегрева охлаждающей жидкости
остановитесь и выключите
зажигание, как только это
позволят условия движения.
БУКСИРОВКА ГРУЗОВОГО,
ЖИЛОГО ПРИЦЕПА ИЛИ
КАТЕРА
Используйте только
буксировочные устройства фирмы
ПЕЖО, протестированные и
одобренные для установки на
Вашем автомобиле.
Монтаж буксировочного устройства
необходимо производить на
сервисной станции ПЕЖО.
Ваш автомобиль предназначен для
перевозки пассажиров и багажа,
однако он также может
использоваться для буксировкиприцепа.
При буксировке прицепа
автомобиль испытывает
повышенные нагрузки, а от
водителя требуется повышенное
внимание.
При подъеме в гору плотность
воздуха уменьшается, что
приводит к снижению мощности
двигателя.
При подъеме на 1000 метров
необходимо уменьшить массу
буксируемого прицепа на 10%, и
аналогично уменьшать массу
прицепа при подъеме на каждую
следующую 1000 метров.
Шины.
Проверьте давление
воздуха в шинах автомобиля и
прицепа и при необходимости
доведите его до рекомендуемыхзначений.
Тормоза. При буксировке прицепа
тормозной путь увеличивается.
Всегда двигайтесь с умеренной
скоростью, своевременно
переходите на низшие передачи.
При торможении плавно
нажимайте на педаль тормоза.
Избегайте резких торможений. Освещение. Отрегулируйте
вертикальное направление
световых пучков фар Вашего
автомобиля, чтобы не ослеплять
встречных водителей. Проверьте
систему электрического
освещения и сигнализацииприцепа.
Боковой ветер . При буксировке
прицепа чувствительность к
боковому ветру увеличивается.
Водите автомобиль плавно, с
умеренной скоростью.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО CABRIOLET 306
44
Уход за кузовом
Для сохранения высоких
декоративных свойств
лакокрасочного покрытия кузова
и пластиковых деталей Вашего
автомобиля рекомендуется как
можно чаще мыть автомобиль:
– вручную, при этом не требуетсяпринимать специальных мер
предосторожности;
– струей воды высокого давления, тщательно выполняя
инструкции по эксплуатации
моечной установки (выбирайте
нужное давление и расстояние
от наконечника шланга докузова).
Если имеются механические
повреждения автомобиля
(бамперов, краски кузова или
фар), не направляйте на них
струю воды под высоким
давлением. Вымойте эти
участки вручную.
Также избегайте попадания
воды в замки. Защитное восковое покрытие:
настоятельно рекомендуется
регулярно наносить на кузов
защитное восковое покрытие,
добавляя его в воду во время
мойки, или нанося отдельно (оно
защищает верхние слои краски отхимически активных веществ).
В случае любых сомнений по уходу
за Вашим автомобилем
обращайтесь на сервисную
станцию ПЕЖО для консультации
по поводу выбора средств ухода за
кузовом, которые рекомендованы
фирмой ПЕЖО и обладают
наибольшей эффективностью.

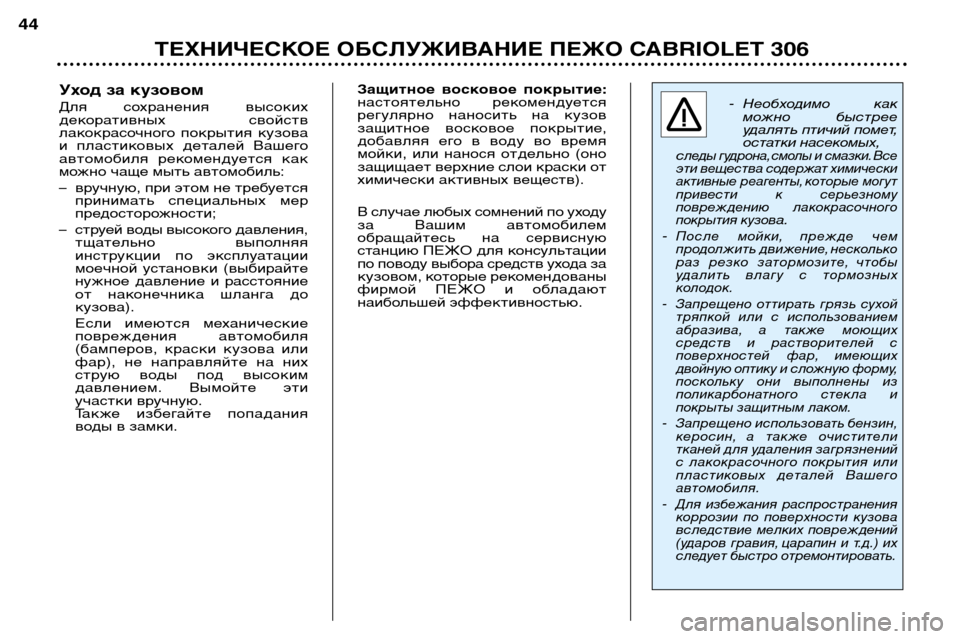

- Необходимо как
можно быстрее
удалять птичий помет,
остатки насекомых,
с
леды гудрона, смолы и смазки. Все
эти вещества содержат химически
активные реагенты, которые могут
привести к серьезному
повреждению лакокрасочногопокрытия кузов
а.
-
После мойки, прежде чем
продолжить движение, несколько
раз резко затормозите, чтобы
удалить влагу с тормозных
колодок.
- Запрещено оттирать грязь сухой тряпкой или с использованием
абразива, а также моющих
средств и растворителей с
поверхностей фар, имеющих
двойную оптику и сложную форму,
поскольку они выполнены из
поликарбонатного стекла ипокрыты защитным лаком.
- Запрещено использовать бензин, керосин, а также очистители
тканей для удаления загрязнений
с лакокрасочного покрытия или
пластиковых деталей Вашегоавтомобиля.
- Для избежания распространения коррозии по поверхности кузова
вследствие мелких повреждений
(ударов гравия, царапин и т .д.) их
следует быстро отремонтировать.
